Bộ điều khiển nhiệt độ đa kênh Hanyoung SM100
- Lựa chọn chế độ kiểm soát làm mát và kiểm soát sưởi ấm
- Lựa chọn đầu ra báo động và đầu ra hẹn giờ
- Lựa chọn điều khiển BẬT/TẮT và điều khiển tỷ lệ
- Lựa chọn độ phân giải 0.1 ℃ / 1 ℃
- Cài đặt thời gian trễ đầu ra
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá thương mại ngay!
Tổng quan
Bộ điều khiển nhiệt độ Hanyoung SM100 là dòng sản phẩm điều khiển nhiệt độ đến từ thương hiệu Hanyoung. SM100 sở hữu khả năng kiểm soát đa kênh, lựa chọn chế độ làm mát/gia nhiệt, báo động và hẹn giờ. Đặc biệt, thiết bị hỗ trợ điều khiển ON/OFF, giúp tối ưu hiệu suất vận hành. Hãy cùng Bình Dương AEC tìm hiểu chi tiết ngay sau đây!
Mã hậu tố Bộ điều khiển nhiệt độ Hanyoung SM100
| Sản phẩm | Mã | Mô tả | ||
| SM100- | □ | □ | □ | Bộ điều khiển nhiệt độ loại bo mạch đa kênh (Thông số cơ bản: 3 tiếp điểm đầu ra báo động, 1 tiếp điểm công tắc RUN/STOP tích hợp, RS485/422) |
| Loại đầu vào | K | Đầu vào cặp nhiệt điện K(CA) (IEC 584-1) | ||
| P | Đầu vào RTD Pt100 Ω (IEC 751) | |||
| Hình thức đầu ra | N | Đầu ra điều khiển (Xung điện áp điều khiển SSR) | ||
| A | Không có đầu ra điều khiển (Chỉ hiển thị thông số) | |||
| Số lượng tiếp điểm điều khiển | 20 | 20 kênh (Sản phẩm tiêu chuẩn) | ||
| 16 | 16 kênh | |||
| 12 | 12 kênh | |||
Kết nối truyền thông Bộ điều khiển nhiệt độ Hanyoung SM100
Kết nối truyền thông (RS485/RS422) hỗ trợ kết nối tối đa 15 thiết bị.
Kết nối loại 2 dây
Kết nối loại 4 dây
Kết nối loại 4 dâyĐịa chỉ phân phối bộ điều khiển nhiệt độ Hanyoung SM100 – Bình Dương AEC
Địa chỉ phân phối bộ điều khiển nhiệt độ Hanyoung SM100 – Bình Dương AECBình Dương AEC cung cấp mã bộ điều khiển nhiệt độ Hanyoung. Là đại lý phân phối chính hãng các sản phẩm điều khiển nhiệt độ Hanyoung Nux tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ ngay để nhận bảng giá bộ điều khiển nhiệt độ Hanyoung SM100 qua Zalo OA hôm nay.
Thông số kỹ thuật
Thông số kỹ thuật
| Sản phẩm | SM100-□A12 | SM100-□A16 | SM100-□A20 | |
| Kênh đầu ra điều khiển | 12 kênh | 16 kênh | 20 kênh | |
| Đầu vào đo lường | Loại đầu vào | Cặp nhiệt điện (K), phạm vi: -199.9 ℃ ~ 999.9 ℃
RTD (Pt100 Ω), phạm vi: -199.9 ℃ ~ 640.0 ℃ |
||
| Độ chính xác hiển thị | ± 0.5% của phạm vi tối đa (± 0.5% của F.S) | |||
| Bù nhiệt độ mối nối lạnh (RJC) | Độ chính xác nằm trong phạm vi độ chính xác hiển thị | |||
| Chu kỳ lấy mẫu | 1 giây | |||
| Bù đầu vào | -1200.0 ℃ ~ 1200.0 ℃ | |||
| Bộ lọc đầu vào | 0.0 giây ~ 120.0 giây | |||
| Hành động khi mất tín hiệu | Cặp nhiệt điện (Thermocouple): Upscale
RTD: Upscale |
|||
| Cài đặt và hiển thị | Phương thức cài đặt | Cài đặt thông qua chương trình giao tiếp | ||
| Số lượng cài đặt | 12 | 16 | 20 | |
| Lưu trữ bộ nhớ | Lưu trữ bằng thiết bị bán dẫn | |||
| Cài đặt địa chỉ thiết bị | Cài đặt (1~15) thông qua công tắc HEX BCD nội bộ | |||
| Đèn LED hiển thị | Báo nguồn, báo giao tiếp, báo đầu ra điều khiển | |||
| Đầu ra điều khiển | Loại đầu ra | Xung điện áp để kích hoạt SSR (điện áp khởi động, tải điện trở: tối thiểu 600 Ω) | ||
| Hành động điều khiển | Chia thời gian PID hoặc điều khiển BẬT/TẮT (ON/OFF) | |||
| Số nhóm PID | 1 nhóm/kênh | |||
| Chu kỳ tỷ lệ | 1 giây ~ 100 giây | |||
| Dải tỷ lệ (P) | 0 ~ 1200.0 ℃ | |||
| Thời gian tích phân (I) | 1 giây ~ 3600 giây | |||
| Thời gian vi phân (D) | 1 giây ~ 3600 giây | |||
| Chống tích phân quá mức | 0.1% ~ 100.0% (tự động khi đặt “0”) | |||
| Cài đặt thủ công | 0.0% ~ 100.0% (khi thực hiện điều khiển BẬT/TẮT) | |||
| Độ trễ | 0 ℃ ~ 120.0 ℃ (khi thực hiện điều khiển BẬT/TẮT) | |||
| Chế độ điều khiển đầu ra | Có thể chọn giữa điều khiển làm mát (hành động thuận) hoặc điều khiển gia nhiệt (hành động nghịch) | |||
| Đầu ra khẩn cấp | 0.0% ~ 100.0% | |||
| Đầu ra sự kiện | Số lượng đầu ra | 1a 3 (AL1, AL2, AL3) | ||
| Loại hành động điều khiển | 15 loại (tham khảo hoạt động báo động) | |||
| Báo động ngắt vòng lặp | 0 giây ~ 7200 giây (TẮT khi đặt “0”) | |||
| Độ trễ | 0 ℃ ~ 120.0 ℃ | |||
| Hành động đầu ra | Hành động BẬT/TẮT (ON/OFF) | |||
| Loại đầu ra | Đầu ra rơ-le | |||
| Công suất tiếp điểm | 5A 250VAC (5A 30VDC) | |||
| Đầu vào tiếp điểm | Số lượng đầu vào tiếp điểm ngoài | 1 (RUN/STOP thông qua công tắc DIP nội bộ) | ||
| Thông số giao tiếp | Chuẩn giao tiếp | ELA-RS485/422 (Loại 4 dây) | ||
| Loại giao tiếp | Bán song công (Half Duplex) | |||
| Số thiết bị kết nối tối đa | 15 thiết bị (đặt địa chỉ qua công tắc HEX BCD) | |||
| Bit khởi động | 1 Bit | |||
| Bit dừng | 1 Bit | |||
| Bit chẵn lẻ | Chẵn (Even) | |||
| Độ dài dữ liệu | 8 Bit | |||
| Tốc độ truyền | 19200 bps | |||
| Khoảng cách giao tiếp | Tối đa 1.2 km | |||
| Giao thức giao tiếp | PC Link với SUM | |||
| Thời gian phản hồi | Thời gian xử lý nhận + (thời gian cài đặt phản hồi x 25 ms) | |||
| Thông số chung | Điện áp nguồn | 100V – 240V AC, 50Hz – 60Hz | ||
| Biến động điện áp nguồn | ± 10% điện áp nguồn định mức | |||
| Công suất tiêu thụ | Tối đa 25 VA | |||
| Điện trở cách điện | Tối thiểu 20 MΩ giữa đầu cuối nguồn và đầu nối đất (500VDC) | |||
| Cường độ điện môi | 2000V AC trong 1 phút giữa đầu cuối nguồn và đầu nối đất | |||
| Nhiệt độ môi trường | 0 ℃ ~ 50 ℃ | |||
| Độ ẩm môi trường | 20% ~ 85% RH (không đọng sương) | |||
| Nhiệt độ lưu trữ | -20 ℃ ~ 70 ℃ (không đọng sương) | |||
| Khả năng chống rung | 10 Hz ~ 55 Hz, 19.6 m/s², 3 trục, 6 hướng, 2 giờ | |||
| Khả năng chống sốc | 196 m/s², 3 trục, 3 lần trên mỗi 6 hướng | |||
| Chất liệu vỏ | SPC | |||
| Lắp đặt | Cố định bằng vít | |||
| Trọng lượng | Xấp xỉ 1000 g | |||
Kích thước
Kích thước

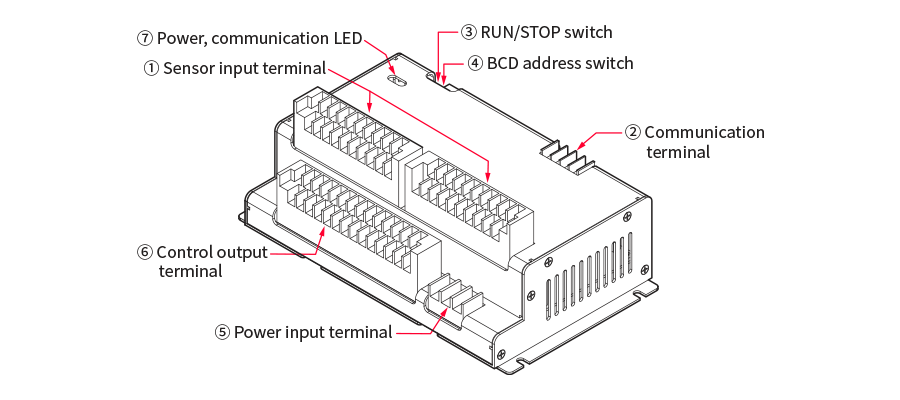

Sơ đồ đấu nối
Sơ đồ đấu nối
Sơ đồ đấu nối chính
Lưu ý quan trọng:
- Trước khi kết nối, hãy tắt nguồn tất cả các thiết bị cung cấp điện và đảm bảo không có dòng điện trên cáp.
- Không chạm vào terminal khi đang có dòng điện, vì có thể gây ra điện giật.
- Chỉ kết nối các terminal được đề cập trong hướng dẫn để tránh hư hỏng thiết bị.
Sơ đồ đầu vào cảm biến
- Đầu vào cặp nhiệt điện (K)
- Kiểm tra vị trí của terminal đầu vào cảm biến.
- Kết nối cực dương (‘+’) của cảm biến cặp nhiệt điện (K) vào TC1+ (số lẻ) và cực âm (‘-’) vào TC1- (số chẵn).
- Kết nối vào vị trí mong muốn (từ TC1 ~ TC20).
- Đầu vào cặp nhiệt điện (K)
1. Kiểm tra vị trí của terminal đầu vào cảm biến.
2. Kết nối RTD vào các cực ‘A’ và ‘B’ như sơ đồ hướng dẫn.
3. Kết nối vào vị trí mong muốn (từ RTD1 ~ RTD20).
| Truyền thông | Công tắc RUN/STOP | Địa chỉ BCD |
 |
 |
 |
Sơ đồ đầu vào nguồn
Phương pháp kết nối nguồn:
- Kiểm tra vị trí của terminal cấp nguồn.
- Đối với kết nối 2 dây, kết nối vào AC_L và AC_N.
Sơ đồ đầu ra điều khiển
Đầu ra xung điện áp cho SSR:
- Kiểm tra vị trí của terminal đầu ra điều khiển.
- Đầu ra được phân biệt theo từng kênh. Khi đấu dây cho mỗi kênh, kết nối cực dương (‘+’) theo số kênh tương ứng và cực âm (‘-’) vào ‘SSR COM’.
- Kết nối vào kênh đầu ra mong muốn (từ SS1 ~ SS20).
Sơ đồ đầu ra cảnh báo
- Kiểm tra vị trí của terminal đầu ra cảnh báo.
- ALM NO, ALM COM và một tiếp điểm tạo thành một cặp, tổng cộng có 3 tiếp điểm cho cảnh báo.
- Kết nối vào vị trí đầu ra mong muốn (từ ALM1 ~ ALM3).

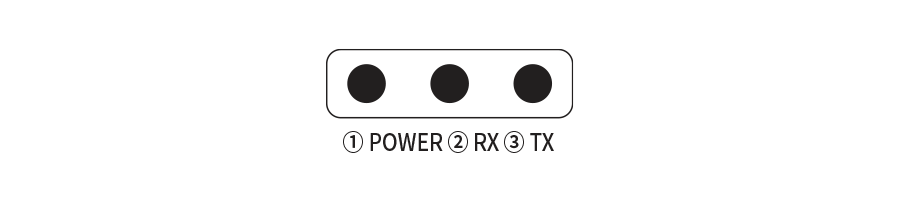

Đèn báo nguồn và truyền thông
- POWER: Đèn sáng khi nguồn được cấp đúng và thiết bị hoạt động bình thường.
- RX: Đèn sáng khi có dữ liệu được nhận qua truyền thông.
- TX: Đèn sáng khi có dữ liệu được truyền đi qua truyền thông.
