Bộ điều khiển nhiệt độ Hanyoung HY

Bộ điều khiển nhiệt độ Hanyoung HY là dòng sản phẩm điều khiển nhiệt độ đến từ thương hiệu Hanyoung. Sản phẩm bao gồm các mã bộ điều khiển nhiệt độ kỹ thuật số HY-48, HY-72, HY-8000 và HY-8200. Với thiết kế nhỏ gọn, hiển thị sắc nét và khả năng điều khiển linh hoạt, dòng HY mang đến sự tiện lợi và hiệu suất cao trong nhiều ứng dụng công nghiệp. Hãy cùng Bình Dương AEC tìm hiểu chi tiết ngay sau đây!

Mã hậu tố Bộ điều khiển nhiệt độ Hanyoung HY

• Đầu ra cảnh báo chỉ có sẵn cho model HY-8200.
• Mặc định được cài đặt theo chế độ điều khiển tỷ lệ.

Bảng mã phạm vi đầu vào Bộ điều khiển nhiệt độ Hanyoung HY

Chức năng của bộ điều khiển nhiệt độ Hanyoung HY

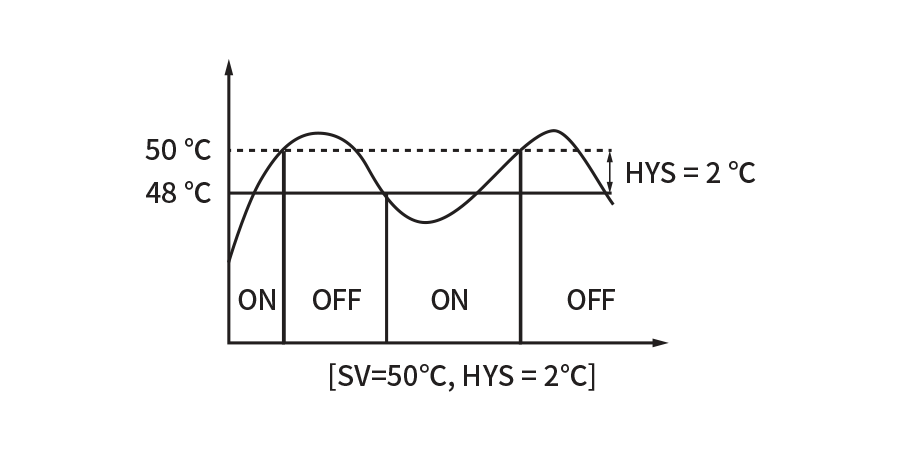

Điều khiển gia nhiệt

• Nếu nhiệt độ hiện tại thấp hơn giá trị cài đặt (SV), rơ-le ngõ ra chính sẽ BẬT (ON).
• Nếu nhiệt độ hiện tại cao hơn giá trị cài đặt (SV), rơ-le ngõ ra chính sẽ TẮT (OFF).

Giá trị Hysteresis (HYS) cho điều khiển sưởi ấm được cố định ở 2℃.

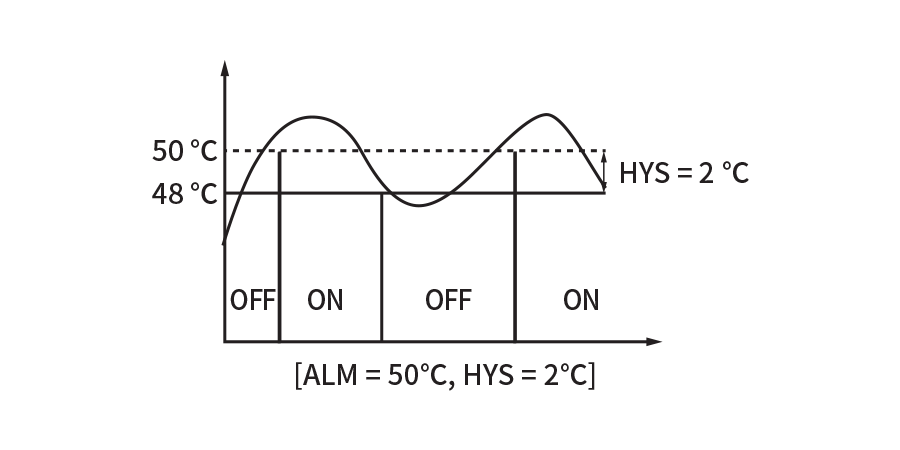

Đầu ra cảnh báo giới hạn cao

• Nếu nhiệt độ hiện tại cao hơn nhiệt độ cảnh báo đã cài đặt (ALM), rơ le cảnh báo sẽ BẬT.
• Nếu nhiệt độ thấp hơn giá trị cảnh báo, rơ le sẽ TẮT.

Giá trị Hysteresis (HYS) của cảnh báo giới hạn cao cố định ở 2 ℃.

Điều khiển tỷ lệ bộ điều khiển nhiệt độ Hanyoung HY

Điều khiển tỷ lệ hoạt động dựa trên độ lệch giữa nhiệt độ thực tế và giá trị cài đặt (SV). Dải nhiệt độ mà công suất đầu ra thay đổi từ 0 ~ 100% được gọi là dải tỷ lệ (Proportional Band – PB).

• PT < PB → Công suất đầu ra = 100%
• PT > PB → Công suất đầu ra = 0%
• PT = PB → Công suất đầu ra = 50%

Trong đó:

• PT: Nhiệt độ thực tế (Process Temperature)
• PC: Chu kỳ tỷ lệ (Proportional Cycle)
• SV: Giá trị cài đặt (Setting Value)
• PB: Dải tỷ lệ (Proportional Band)

Lựa chọn chế độ điều khiển đầu ra bộ điều khiển nhiệt độ Hanyoung HY

Có thể chọn chế độ điều khiển bằng công tắc bên trái sản phẩm:

• Công tắc P → Điều khiển tỷ lệ
• Công tắc F → Điều khiển ON/OFF

Lưu ý: Nếu thay đổi công tắc sau khi thiết bị đã bật nguồn, chế độ điều khiển sẽ không thay đổi ngay lập tức.

Dải tỷ lệ bộ điều khiển nhiệt độ Hanyoung HY

• Dải PB hẹp → Nhiệt độ thực tế tiếp cận giá trị cài đặt nhanh hơn, giảm sai số (deviation).
• Dải PB quá hẹp → Có thể gây hiện tượng dao động (hunting) hoặc quá nhiệt (overshoot).
• Dải PB có thể điều chỉnh trong khoảng 1 ~ 10℃ bằng cách xoay núm: Xoay theo chiều kim đồng hồ → PB lớn hơn; Xoay ngược chiều kim đồng hồ → PB nhỏ hơn.

Cài đặt thủ công bộ điều khiển nhiệt độ Hanyoung HY

Trong điều khiển tỷ lệ, khi PT = SV, đầu ra mặc định ở mức 50%. Tuy nhiên, do ảnh hưởng của nhiệt dung hoặc đặc tính hệ thống, có thể xuất hiện sai số cố định. Để điều chỉnh:

• Nếu giá trị hiển thị < giá trị cài đặt → Xoay núm theo chiều kim đồng hồ.
• Nếu giá trị hiển thị > giá trị cài đặt → Xoay núm ngược chiều kim đồng hồ.
