Bộ điều khiển nhiệt độ Hanyoung TH510
11.229.000₫
Bộ điều khiển nhiệt độ – độ ẩm lập trình Hanyoung TH510
- Kiểm soát độ chính xác cao
- Nhiều chức năng cảnh báo khác nhau
- Cấu trúc có thể tháo rời, mở rộng
- Điều khiển PID độc lập cho nhiệt độ và độ ẩm
- Tích hợp chức năng truyền thông (RS485)
- Chức năng ghi dữ liệu kỹ thuật số (bộ nhớ trong, lưu trữ thẻ SD)
- Ngõ vào tiếp điểm (DI) lên đến 32 tiếp điểm, ngõ ra tiếp điểm (DO) lên đến 32 tiếp điểm
- Màn hình màu TFT LCD với bảng điều khiển cảm ứng (độ phân giải 640 * 480)
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá thương mại ngay!
Tổng quan
Bộ điều khiển nhiệt độ Hanyoung TH510 là dòng sản phẩm điều khiển nhiệt độ đến từ thương hiệu Hanyoung. Hanyoung TH510 sở hữu màn hình LCD cảm ứng sắc nét, tích hợp truyền thông RS485, cùng khả năng mở rộng linh hoạt, giúp tối ưu hóa quy trình vận hành. Hãy cùng Bình Dương AEC tìm hiểu chi tiết ngay sau đây!
Mã hậu tố Bộ điều khiển nhiệt độ Hanyoung TH510
| Sản phẩm | Mã | Mô tả | ||
| TH510- | □ | □ | □ | Bộ điều khiển nhiệt độ & độ ẩm lập trình |
| Màn hình hiển thị | 1 | Màn hình hiển thị (5.7″ TFT LCD) | ||
| N | Không có màn hình hiển thị | |||
| Đầu vào/Đầu ra | 1 | 8 đầu vào / 6 đầu ra (1 module) + Module nguồn + Module điều khiển | ||
| 2 | 8 đầu vào / 14 đầu ra (2 module) + Module nguồn + Module điều khiển | |||
| 3 | 16 đầu vào / 16 đầu ra (3 module) + Module nguồn + Module điều khiển | |||
| N | Không có đầu vào/đầu ra | |||
| Ngôn ngữ | S | Hỗ trợ tiếng Hàn, tiếng Anh và tiếng Trung (Giản thể) | ||
Lưu ý: Sản phẩm bao gồm màn hình hiển thị và bộ điều khiển (gồm module nguồn, điều khiển, đầu vào và đầu ra).
Hỗ trợ tối đa 32 điểm đầu vào/đầu ra tiếp điểm tương ứng.
Cấu hình sản phẩm Bộ điều khiển nhiệt độ Hanyoung TH510
| Sản phẩm | Mã sản phẩm | Mô tả |
| Màn hình hiển thị | TH510-1N☐ | Màn hình hiển thị (5.7″ TFT LCD) |
| Module điều khiển | TH510-MAIN | Module điều khiển nhiệt độ & độ ẩm |
| Module nguồn | TM-PWR | Module nguồn |
| Module đầu vào | TM-DI | Module với 16 điểm đầu vào |
| Module đầu ra | TM-DO | Module với 8 điểm đầu ra |
| Module đầu vào/đầu ra | TM-DIO | Module với 8 điểm đầu vào và 6 điểm đầu ra |
Địa chỉ phân phối bộ điều khiển nhiệt độ Hanyoung TH510- Bình Dương AEC
Bình Dương AEC cung cấp mã bộ điều khiển nhiệt độ Hanyoung. Là đại lý phân phối chính hãng các sản phẩm điều khiển nhiệt độ Hanyoung Nux tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ ngay để nhận bảng giá bộ điều khiển nhiệt độ Hanyoung TH510 qua Zalo OA hôm nay.
Thông số kỹ thuật
Thông số kỹ thuật
- Cấu hình dải đo theo loại đầu vào
| Loại đầu vào | Dải đo (℃) | Độ chính xác | Dải đo độ ẩm (%RH) | Độ chính xác | ||
| Cảm biến nhiệt điện trở (RTD) | Pt100 Ω | Pt-1 | -200.0 ~ 640.0 | ±0.1 % of F.S
±1 Digit |
0.0 ~ 100.0 | ±1 % of F.S
±1 Digit |
| Pt-2 | -100.00 ~ 150.00 | |||||
| KPt100 Ω | KPt-1) | -200.0 ~ 500.0 | ||||
| KPt-2 | -100.00 ~ 150.00 | |||||
| Điện áp DC (VDC) | 1 – 5 V | -100.0 ~ 300.0 | ±0.1 % of F.S
±1 Digit |
|||
| 0 – 30 V | -100.0 ~ 300.0 | |||||
- Nguồn đầu vào
| Điện áp nguồn | 100 – 240V AC, dao động ±10% |
| Tần số nguồn | 50 – 60 Hz |
| Công suất tiêu thụ | Tối đa 30 VA |
| Cầu chì bảo vệ tối đa | 250V AC |
| Độ bền điện môi | Giữa cực thứ nhất và cực thứ hai: Tối thiểu 1500V AC trong 1 phút
Giữa cực thứ nhất và cực FG: Tối thiểu 1500V AC trong 1 phút Giữa cực thứ hai và cực FG: Tối thiểu 1500V AC trong 1 phút |
| Điện trở cách điện | 20MΩ hoặc hơn ở 500V DC giữa nguồn điện và cực FG |
- Đầu vào cảm biến
| Loại đầu vào | 2 loại cảm biến nhiệt điện trở (Pt100, KPt-100)
2 loại điện áp DC (1 – 5V, 0 – 30V) |
| Chu kỳ lấy mẫu | 250ms |
| Dòng điện đo của cảm biến nhiệt điện trở (RTD) | Khoảng 0.21mA |
| Điện trở đầu vào | Điện áp DC: 1MΩ hoặc hơn |
| Điện trở dây cho phép | Cảm biến nhiệt điện trở: Tối đa 10Ω/dây Điện áp DC: Tối đa 2kΩ |
| Ảnh hưởng của điện trở dây | Cảm biến nhiệt điện trở: ±0.3 ℃/10Ω (3 dây phải có điện trở dây giống nhau) |
| Điện áp đầu vào tối đa cho phép | ±33V DC hoặc thấp hơn |
| Phát hiện lỗi ngắt kết nối cảm biến | Tự động chuyển sang chế độ UP-Scale khi mất kết nối |
- Thông số đầu ra
| Đầu ra tiếp điểm (DO) | Tối đa 32 relay | Tiếp điểm A | 30V DC, tối đa 3A / 250VAC, tối đa 3A |
| Tiếp điểm B | NO (Normally Open): 30V DC, tối đa 5A / 250VAC, tối đa 5A | ||
| Đầu ra điều khiển | Đầu ra SSR | Bật: Điện áp xung 18V DC (tải có điện trở từ 800Ω trở lên) | |
| Đầu ra SCR | 4 – 20 mA DC (tải có điện trở từ 600Ω trở xuống) | ||
| Đầu ra truyền tín hiệu | Dòng điện đầu ra | 4 – 20 mA DC | |
| Điện trở tải | ≤ 600Ω | ||
| Giới hạn đầu ra | -5.00 ~ 105.00% | ||
| Loại đầu ra | Giá trị đo thực tế (PV), giá trị cài đặt (SV), giá trị đầu ra (MV) và tùy chọn ngẫu nhiên | ||
| Chu kỳ làm mới | 250 ms | ||
- Đầu vào tiếp điểm
| Số lượng đầu vào tối đa | 32 điểm |
| Loại đầu vào | Tiếp điểm không có điện áp |
| Điện trở cảm biến ON/OFF | Nhận diện là ON với điện trở tối đa 1kΩ hoặc thấp hơn
Nhận diện là OFF với điện trở tối thiểu 10kΩ hoặc cao hơn |
| Thời gian nhận diện tối thiểu | 0.25 giây |
| Điều kiện hoạt động | Khi đang vận hành hoặc luôn hoạt động |
| Chức năng tiếp điểm | Hoạt động và dừng/giữ/bước bằng DI
Người dùng có thể tùy chỉnh màn hình lỗi |
- Thông số truyền thông
| Tiêu chuẩn áp dụng | RS485 |
| Loại đầu vào | Tiếp điểm không có điện áp |
| Số kết nối tối đa | 1:32 (địa chỉ từ 1 – 99) |
| Loại truyền thông | 2 dây |
| Đồng bộ hóa | Không đồng bộ |
| Khoảng cách truyền thông | Tối đa khoảng 1.2 km |
| Tốc độ truyền | 9600, 19200, 38400, 57600, 115200 bps |
| Độ dài dữ liệu | 7/8 bit |
| Bit chẵn lẻ | NONE / EVEN / ODD |
| Bit dừng | 1 hoặc 2 bit |
| Giao thức | PC-Link / PC-Link + SUM / MODBUS ASC / MODBUS RTU |
| Thời gian phản hồi: | 0 ~ 100 ms |
- Chức năng điều khiển
| Đầu vào | Hiệu chỉnh đầu vào | 1 tiếp điểm nhiệt độ: EUS (0 ~ 100%)
1 tiếp điểm độ ẩm: EUS (0 ~ 100%) |
| Bù cảm biến khô/ướt | Bù sai lệch giữa cảm biến bầu khô/bầu ướt sau khi tháo bỏ vải bọc của cảm biến bầu ướt | |
| Chuyển đổi dải đo | Điện áp DC (VDC): Chuyển đổi dải đo theo phạm vi chuyển đổi | |
| Bộ lọc đầu vào (LPF) | 0 ~ 120 giây | |
| Chế độ điều khiển | Loại vận hành | Điều khiển giá trị cố định
Điều khiển theo chương trình |
| Đầu ra điều khiển | Đầu ra điều khiển nhiệt độ | Đầu ra SSR
Đầu ra SCR (4 – 20 mA DC) |
| Đầu ra điều khiển độ ẩm | ||
| Hoạt động điều khiển | Mẫu điều khiển | 100 mẫu (1 mẫu / 100 đoạn) |
| Số đoạn | 2000 đoạn | |
| Nhóm PID | 16 nhóm (4 vùng nhiệt độ × 4 vùng độ ẩm) | |
| Tự động điều chỉnh | Tự động điều chỉnh theo giá trị cài đặt mục tiêu | |
| Dải tỉ lệ | 0.00 ~ 100.00% (0.00%: Điều khiển ON/OFF) | |
| Thời gian tích phân | 0.0 ~ 3,000 giây (0 giây: OFF) | |
| Thời gian vi phân | ||
| Điều khiển ON/OFF | Thiết lập từ 0.0 đến dải tỉ lệ PB | |
| Tiếp điểm thường mở/thường đóng | Lựa chọn chế độ đóng/mở của ngõ ra điều khiển | |
| Độ trễ | EUS (0 – 100%) | |
| Đầu ra truyền tín hiệu | Nhiệt độ, độ ẩm | 4 – 20 mA DC
Giá trị đo thực tế (PV), giá trị cài đặt (SV), giá trị đầu ra (MV) |
| Chia tỷ lệ | Tự động chia tỷ lệ theo giới hạn trên/dưới đã định (4 – 20 mA DC) | |
| Cài đặt cảnh báo | Cài đặt cảnh báo | 8 điểm
Có thể gán 4 trong số 8 cảnh báo vào một mẫu |
| Loại cảnh báo | Giới hạn trên/dưới tuyệt đối
Giới hạn trên/dưới theo độ lệch Trong/ngoài phạm vi (hướng cảnh báo, giữ trạng thái báo động) |
|
| Phạm vi cài đặt cảnh báo tuyệt đối | EU (0 – 100%) | |
| Phạm vi cài đặt độ lệch | EUS (-100 ~ 100%) | |
| Độ trễ cảnh báo | EUS (0 – 100%) |
- Thông số hiển thị
| Màn hình hiển thị | Màn hình TFT màu LCD (115.2 × 86.4 mm) |
| Độ phân giải | 640 x 480 pixel |
| Loại đèn | LED |
| Tuổi thọ đèn | Xấp xỉ 40.000 giờ |
| Loại cảm ứng | Cảm ứng điện trở (4 dây) |
| Ngôn ngữ hỗ trợ | Tiếng Hàn / Tiếng Anh / Tiếng Trung (Giản thể) |
- Thông số bộ nhớ
| Bộ nhớ trong | Bộ nhớ không bay hơi: 80 MB
Lưu trữ dữ liệu trong 15 ngày với chu kỳ 1 giây |
| Bộ nhớ ngoài | Thẻ SD (2GB)
Lưu trữ 1 năm với khoảng thời gian 1 giây |
| Khoảng thời gian lưu trữ | 1 – 360 giây |
| Thông tin bộ nhớ | Chương trình điều khiển, giá trị cài đặt, khôi phục dữ liệu, giá trị nhiệt độ cài đặt, giá trị thực/ngõ ra |
- Môi trường sử dụng
| Nhiệt độ môi trường | 0 ~ 50 ℃ |
| Biến động nhiệt độ | ≤ 10 ℃/giờ |
| Độ ẩm môi trường | 20 – 90 % RH (Không ngưng tụ) |
| Trường điện từ | ≤ 400 A/m |
| Độ cao làm việc | ≤ 2.000 m so với mực nước biển |
| Trọng lượng | Khoảng 1.32 kg |
- Môi trường lưu trữ
| Nhiệt độ môi trường | -20 ~ 70 ℃ |
| Biến động nhiệt độ | ≤ 20 ℃/giờ |
| Độ ẩm môi trường | 5 – 95 % RH (Không ngưng tụ) |
- Ảnh hưởng của nhiệt độ môi trường
| Điện áp DC | ±0.003% F.S / ℃ |
| Cảm biến nhiệt điện trở (RTD) | ±0.03 ℃/℃ |
- Chứng nhận
| Chứng nhận đạt chuẩn | CE |
Kích thước
Kích thước
Màn hình hiển thị
Kích thước lỗ lắp
Kích thước lỗ lắpKích thước module nguồn
Kích thước module nguồnKích thước điều khiển
Kích thước điều khiển
Sơ đồ đấu nối
Sơ đồ đấu nối

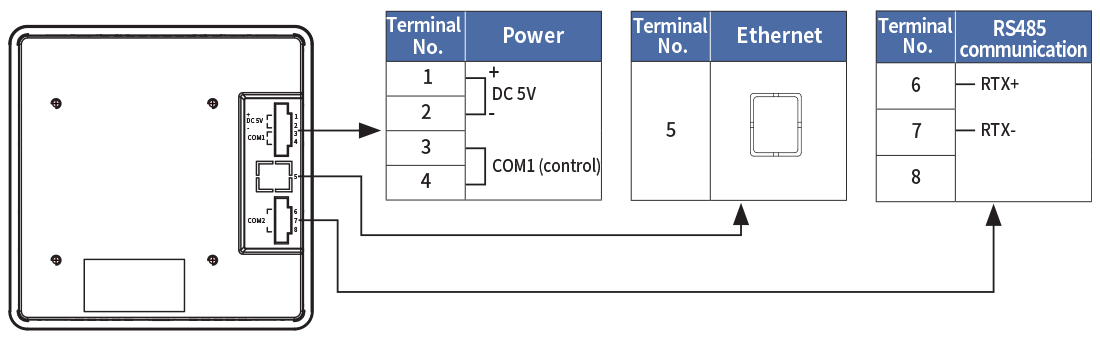

Màn hình hiển thị
Module nguồn
Module nguồn

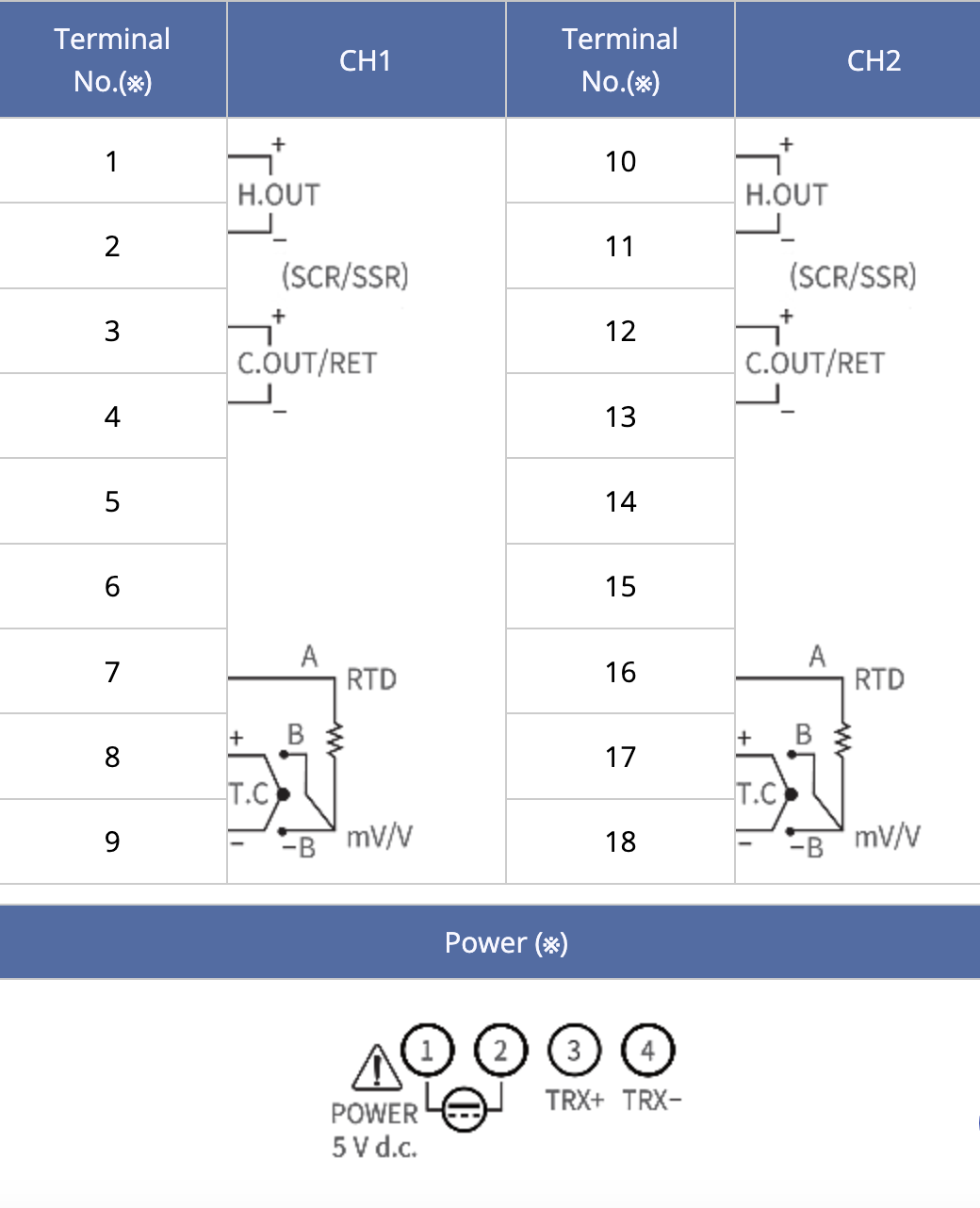

Module điều khiển
Module điều khiển
Module đầu vào
Module đầu vào

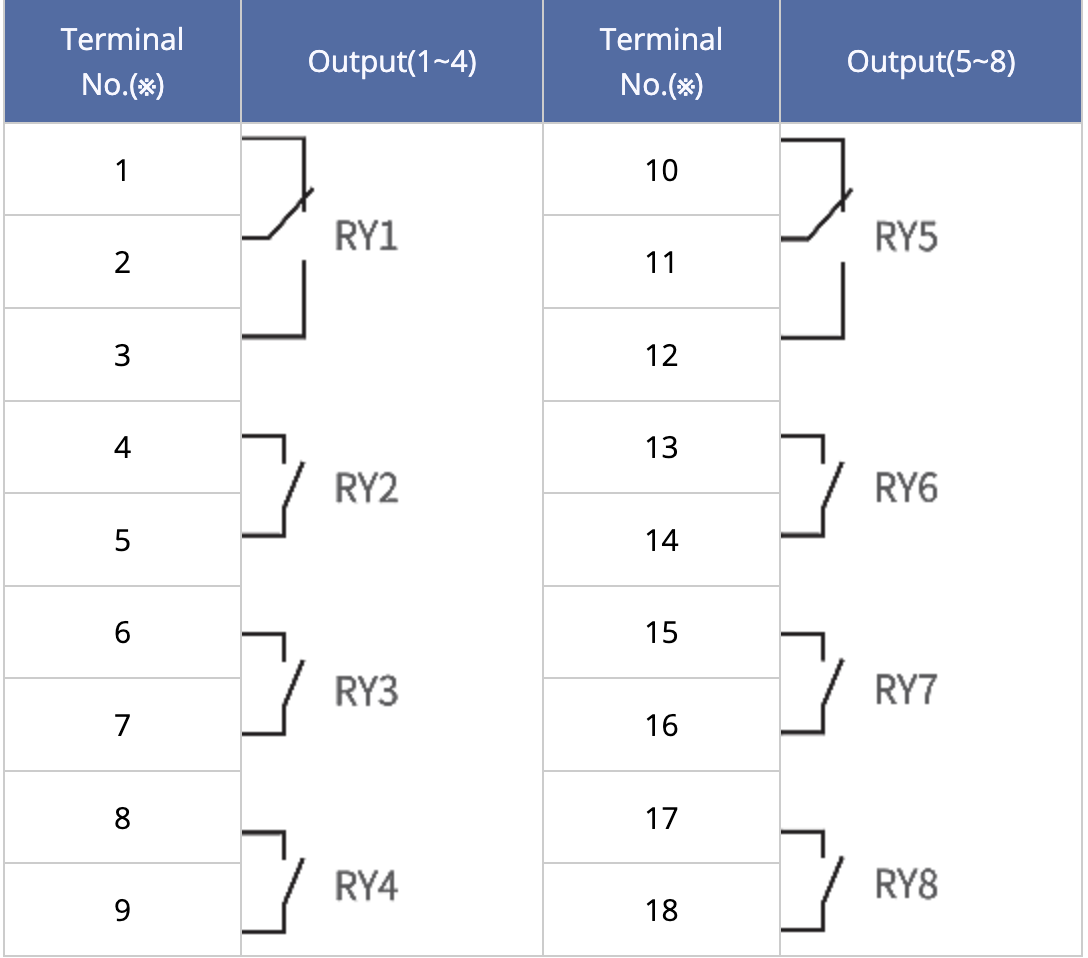

Module đầu ra
Module đầu ra
Module đầu vào/đầu ra
