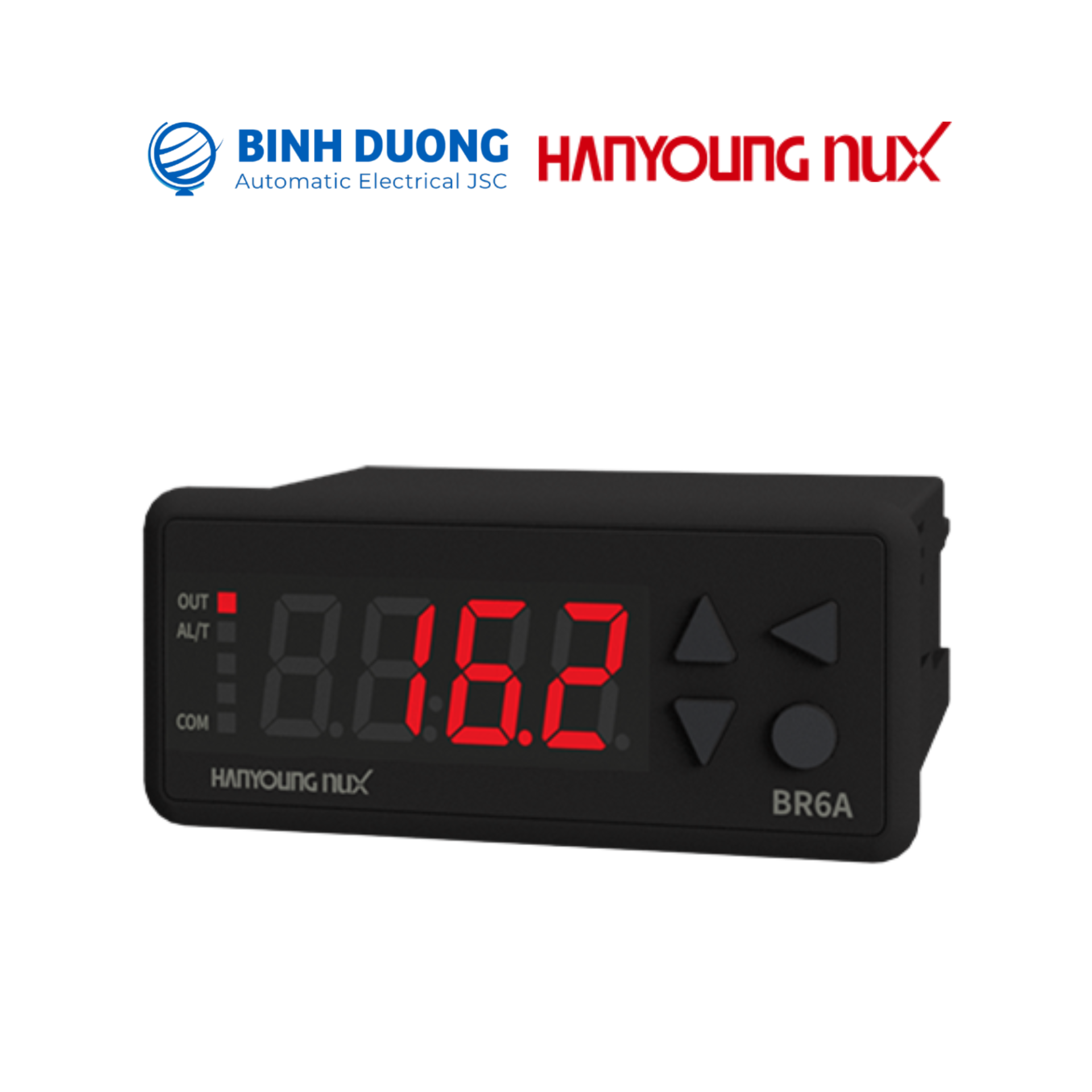

Bộ điều khiển nhiệt độ Hanyoung BR6A
770.000₫
Bộ điều khiển nhiệt độ kỹ thuật số Hanyoung BR6A
- Lựa chọn chế độ điều khiển làm mát và sưởi ấm
- Lựa chọn đầu ra cảnh báo và đầu ra hẹn giờ
- Lựa chọn điều khiển BẬT/TẮT và điều khiển tỷ lệ
- Lựa chọn độ phân giải 0.1 ℃ / 1 ℃
- Cài đặt thời gian trễ đầu ra
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá thương mại ngay!
Tổng quan
Bộ điều khiển nhiệt độ Hanyoung BR6A là dòng sản phẩm điều khiển nhiệt độ đến từ thương hiệu Hanyoung. Với khả năng điều khiển linh hoạt giữa chế độ làm mát và gia nhiệt, tích hợp cảnh báo và hẹn giờ, Hanyoung BRA6 giúp doanh nghiệp duy trì hiệu suất ổn định. Hãy cùng Bình Dương AEC tìm hiểu chi tiết ngay sau đây!
Mã hậu tố Bộ điều khiển nhiệt độ Hanyoung BR6A
| Mã sản phẩm | Mã | Mô tả | ||||
| BR6A- | □ | □ | □ | □ | -□ | Bộ điều khiển nhiệt độ kỹ thuật số, có thể lựa chọn loại điều khiển trong tham số (điều khiển tỷ lệ hoặc ON/OFF) |
| Đầu vào | N | Cảm biến độc quyền của hãng (TH－570N) ※Thermistor | ||||
| Điều khiển đầu ra | M | Đầu ra kết nối rơ le | ||||
| S | Đầu ra xung điện áp (để điều khiển SSR) | |||||
| Tùy chọn | 0 | Không có | ||||
| 1 | Giao tiếp (RS-485, MODBUS ASCII/RTU) | |||||
| Điện áp nguồn | P4 | 100 – 240VAC, 50/60Hz | ||||
| Màu LED hiển thị | W | W | LED trắng | ||||
| R | R | LED đỏ | |||||

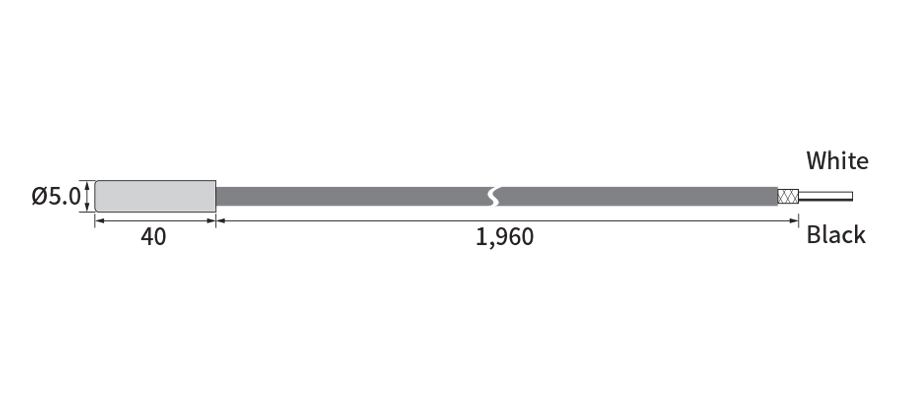

Cảm biến (Thermistor/NTC) Bộ điều khiển nhiệt độ Hanyoung BR6A
| Tên | Loại cảm biến | Phạm vi (℃) | Độ chính xác | Ghi chú |
| TH570N | Thermistor | -50.0 ~ 150.0 | ±1.5℃ | Sai số nhiệt độ tối đa có thể lên đến ±3.5℃ (±1.5℃ sai số cảm biến & ±2℃ sai số bộ điều khiển) |
※ Việc kéo dài hoặc thay đổi cảm biến có thể gây lỗi hoạt động.
Các chế độ điều khiển nhiệt độ của bộ điều khiển nhiệt độ Hanyoung BR6A
Lựa chọn chế độ điều khiển gia nhiệt/làm mát Hanyoung BR6A
 |
Chế độ gia nhiệt |
 |
Chế độ làm mát |
Điều khiển làm mát (ON/OFF) Hanyoung BR6A
- Khi PV > SV → Đầu ra điều khiển “ON”
- Khi PV < SV → Đầu ra điều khiển “OFF”
Điều khiển gia nhiệt (ON/OFF) Hanyoung BR6A
Điều khiển gia nhiệt (ON/OFF) Hanyoung BR6A- Khi PV > SV → Đầu ra điều khiển “OFF”
- Khi PV < SV → Đầu ra điều khiển “ON”
Các chế độ cài đặt bộ điều khiển nhiệt độ Hanyoung BR6A
Các chế độ cài đặt bộ điều khiển nhiệt độ Hanyoung BR6AChế độ cài đặt cho người dùng thông thường
- Điều khiển F (ProF:1): Điều khiển ON/OFF
- Điều khiển P (ProF:0): Điều khiển PID
| Mục | Mô tả | Phạm vi cài đặt | Mặc định | Đơn vị |
| SV | Giá trị cài đặt | TSL(min) ~ TSL(max) | 25.0 | ℃ |
| Pb | Cài đặt dải tỷ lệ | 1 ~ 100 | 20 | |
| Mr | Xóa độ lệch | 0 ~ 100 | 50 | % |
Chế độ cài đặt của quản trị viên
- Khi thay đổi giá trị, [<] sẽ chuyển, phím shift dùng để di chuyển chữ số.
- Chức năng khóa giá trị cài đặt và cài đặt dấu thập phân.
| Chức năng | SV | Phạm vi cài đặt | Mô tả | Cài đặt | Đơn vị |
| Lock | 0 | 0 ~ 1 | 0: Hủy chức năng khóa | 0 | – |
| 1 | 1: Kích hoạt chức năng khóa | ||||
| trSL | 0 | 0: Hiển thị số thập phân (0.1℃) | 0 | ||
| 1 | 1: Không hiển thị số thập phân (1℃) | ||||
| Time | 0 | 0: Cài đặt thời gian theo giây (0 ~ 3.600 giây) | 1 | ||
| 1 | 1: Cài đặt thời gian theo phút (0 ~ 3.600 phút) | ||||
| ProF | 0 | 0: Điều khiển P.I.D (Có thể cài đặt giá trị P.B / M.R) | 1 | ||
| 1 | 1: Điều khiển ON/OFF | ||||
| G.COM | Cài đặt truyền thông | Nhấn phím Shift để vào chế độ cài đặt truyền thông | |||
Thông tin BIT
| BIT | ERR STS |
| Addr = 8 | |
| 0 | -OVR |
| 1 | OVR |
| 2 ~ 15 | – |
Địa chỉ phân phối bộ điều khiển nhiệt độ Hanyoung BR6A – Bình Dương AEC
Bình Dương AEC cung cấp mã bộ điều khiển nhiệt độ Hanyoung. Là đại lý phân phối chính hãng các sản phẩm điều khiển nhiệt độ Hanyoung Nux tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ ngay để nhận bảng giá bộ điều khiển nhiệt độ Hanyoung BR6A qua Zalo OA hôm nay.
Thông số kỹ thuật
Thông số kỹ thuật
| Tiêu thụ điện năng | Tối đa 7 VA (220 V AC, 60 Hz) | |
| Cảm biến đầu vào | Cảm biến độc quyền của hãng (TH – 570N) ※Thermistor | |
| Độ chính xác hiển thị | ± 1 % FS ± 1 chữ số | |
| Đầu ra điều khiển
(Đầu ra chính) |
Rơ le | Cấu hình tiếp điểm: 1 c, 250 V AC, 5 A (tải điện trở) |
| SSR | 10 – 15 V DC (tải điện trở tối thiểu 500 Ω) | |
| Đầu ra cảnh báo / Rã đông | Rơ le | Cấu hình tiếp điểm: 1 c, 250 V AC, 5 A (tải điện trở) |
| Chế độ điều khiển | Điều khiển tỷ lệ (P control), điều khiển BẬT/TẮT (ON/OFF) | |
| Phương thức cài đặt | Cài đặt kỹ thuật số bằng các nút thao tác | |
| Chức năng khác | Hẹn giờ rã đông, chức năng báo động, điều khiển sưởi/làm mát | |
| Giao tiếp | RS-485 | |
| Giao thức | MODBUS ASCII/RTU | |
| Tốc độ truyền | 4800, 9600, 19200 bps | |
| Nhiệt độ môi trường | 0 ~ 50 ℃ | |
| Điện trở giữa các dây | Dưới 10 Ω cho mỗi dây | |
| Độ ẩm môi trường | 35~85 % RH (không ngưng tụ) | |
| Trọng lượng | 120 g | |
Kích thước
Kích thước
Kích thước sản phẩm
Kích thước lỗ lắp
Kích thước lỗ lắp
Sơ đồ đấu nối
Sơ đồ đấu nối
