Bộ điều khiển nhiệt độ Hanyoung TH300
10.171.000₫
Bộ điều khiển nhiệt độ và độ ẩm lập trình Hanyoung TH300
- Màn hình LCD cảm ứng màu
- Kiểm soát chính xác
- 100 mẫu (Tổng cộng 2.000 đoạn, 100 đoạn/mẫu)
- Điều khiển PID độc lập nhiệt độ/độ ẩm
- Nhiều chức năng cảnh báo
- Đầu vào số (DI) 4 tiếp điểm, đầu ra số (DO) 12 tiếp điểm
- Chức năng truyền thông (RS232 hoặc RS485, chọn theo mã hậu tố)
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá thương mại ngay!
Tổng quan
Bộ điều khiển nhiệt độ Hanyoung TH300 là dòng sản phẩm điều khiển nhiệt độ đến từ thương hiệu Hanyoung. TH300 sở hữu tốc màn hình LCD cảm ứng màu, khả năng điều khiển PID độc lập nhiệt độ và độ ẩm. Đồng thời, hỗ trợ truyền thông RS232/RS485, giúp tối ưu hóa hiệu suất vận hành. Hãy cùng Bình Dương AEC tìm hiểu chi tiết ngay sau đây!
Mã hậu tố Bộ điều khiển nhiệt độ Hanyoung TH300
| Sản phẩm | Mã | Mô tả | |
| TH300 | □ | □ | Bộ điều khiển nhiệt độ & độ ẩm lập trình / Kích thước: 96(W) x 96(H) x 100(D) |
| Giao tiếp | 1 | RS232C | |
| 2 | RS485/422 | ||
| Ngôn ngữ | 1 | Tiếng Hàn / Tiếng Anh | |
| 2 | Tiếng Anh / Tiếng Trung Giản thể | ||
| 3 | Tiếng Anh / Tiếng Trung Phồn thể | ||
Phương pháp kết nối bộ điều khiển nhiệt độ Hanyoung TH300
Lưu ý:
- Cần nối đất bằng dây có tiết diện tối thiểu 2 mm², theo tiêu chuẩn nối đất cấp 3 (Điện trở nối đất dưới 100 Ω).
- Dây tín hiệu đầu vào và đầu ra phải có lớp chống nhiễu (shielded), đồng thời cần nối đất tại một điểm duy nhất.
- Đối với đầu vào R.T.D, sử dụng 3 dây có điện trở bằng nhau.
Dây tín hiệu đầu vào/đầu ra phải được đấu riêng biệt với dây nguồn. - Khi sử dụng đầu vào dòng điện (DC Current Input), cần gắn điện trở 250 Ω (0,1%) vào đầu cuối của cổng đầu vào.
Kết nối đầu vào cảm biến Hanyoung TH300

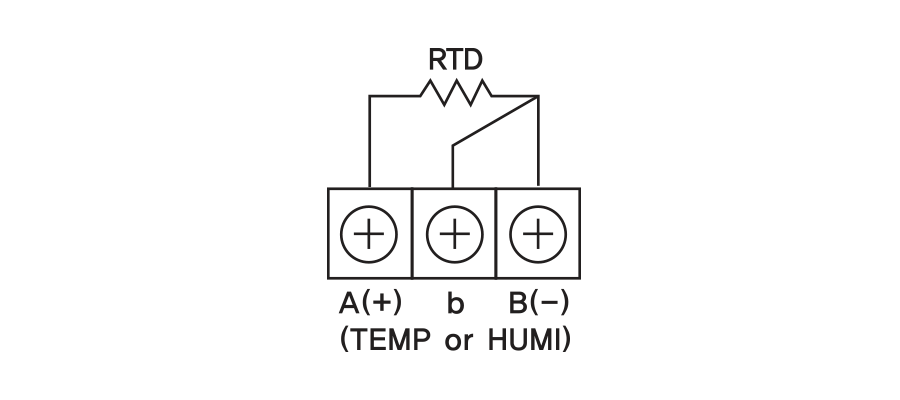

- Đầu vào RTD
- Đầu vào điện áp DC

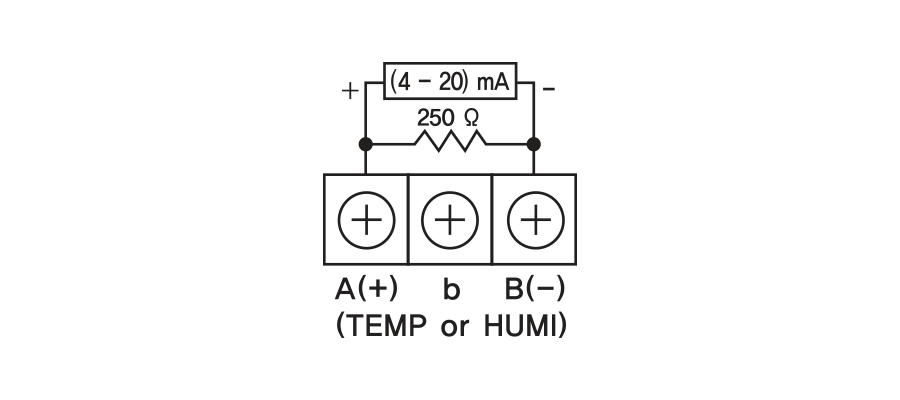

- Đầu vào dòng điện DC

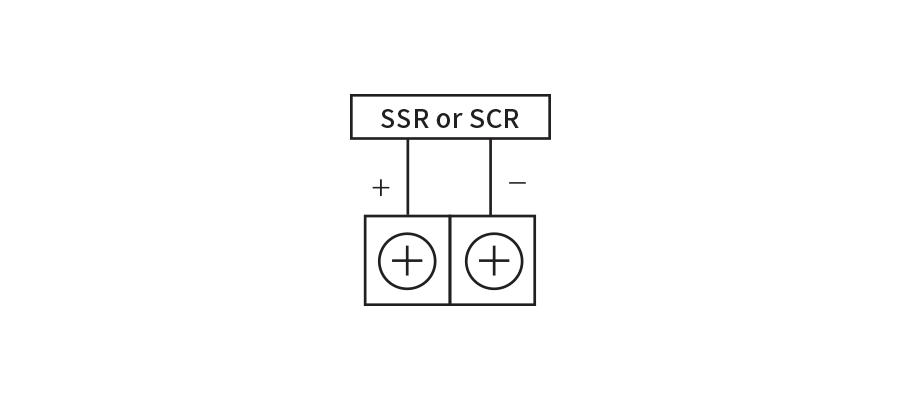

Kết nối đầu ra điều khiển nhiệt độ/độ ẩm & đầu ra phát lại Hanyoung TH300
Kết nối đầu ra điều khiển nhiệt độ/độ ẩm & đầu ra phát lại Hanyoung TH300- Kết nối đầu ra điều khiển nhiệt độ/độ ẩm

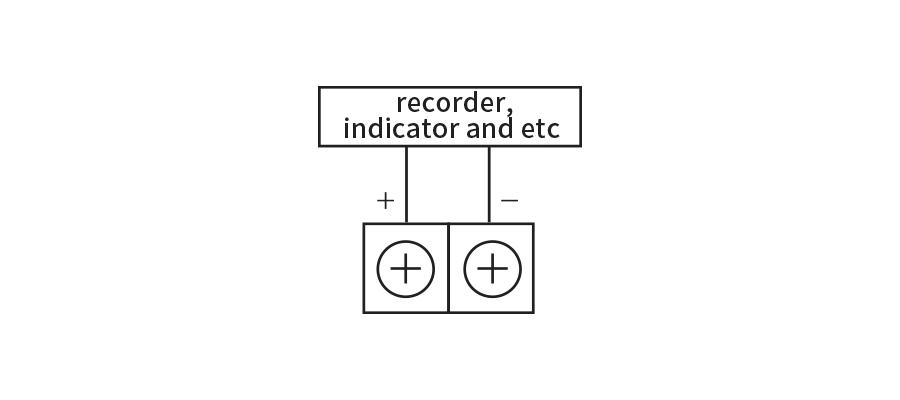

- Đầu ra phát lại nhiệt độ/độ ẩm
Đầu ra số Hanyoung TH300

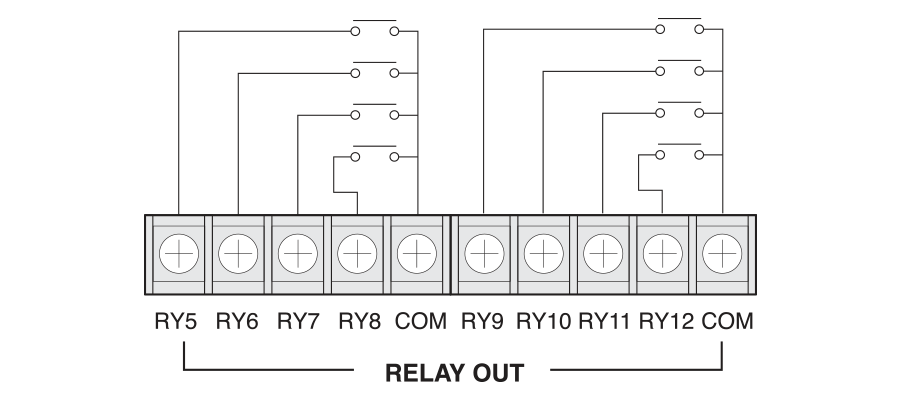

Đầu ra số Hanyoung TH300- Đầu ra relay (tiếp điểm 1a)
- Đầu ra transistor (TH300 D.O: 1 ~ 4)
Đầu vào số Hanyoung TH300
Đầu vào số Hanyoung TH300Khi sử dụng Open Collector, cần đảm bảo: Điện áp hai đầu dưới 2V; Dòng rò dưới 100 μA.

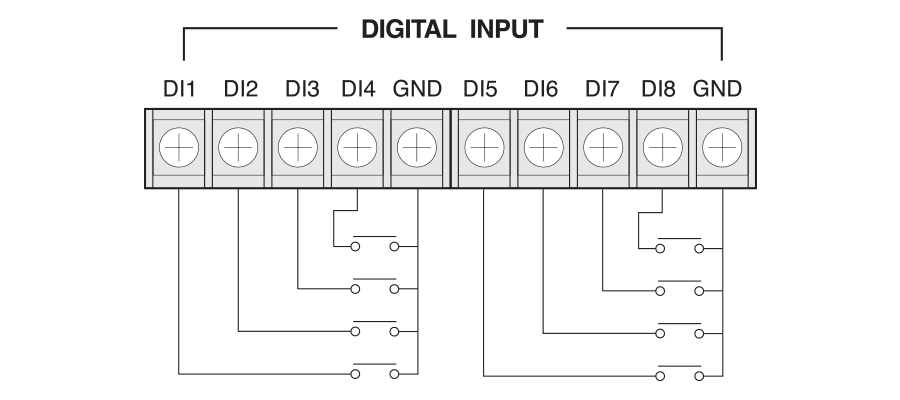

- Đầu vào relay (D.I của TH300: 1 ~ 4)

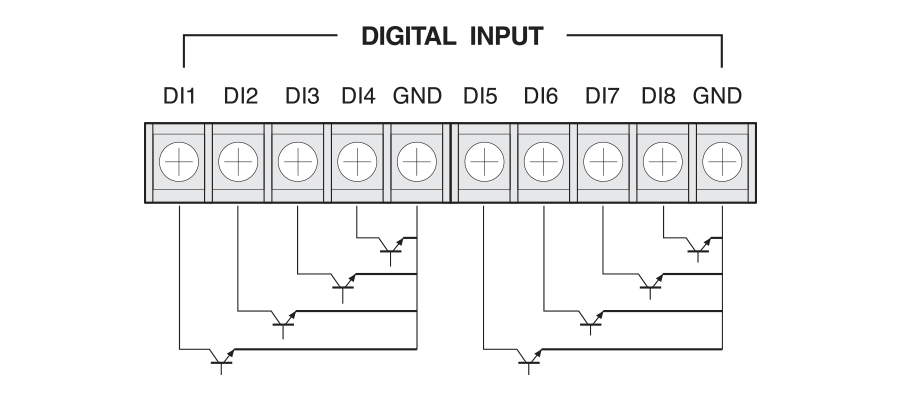

- Đầu vào transistor (D.I của TH300: 1 ~ 4)
Tên bộ phận trên màn hình vận hành bộ điều khiển nhiệt độ Hanyoung TH300

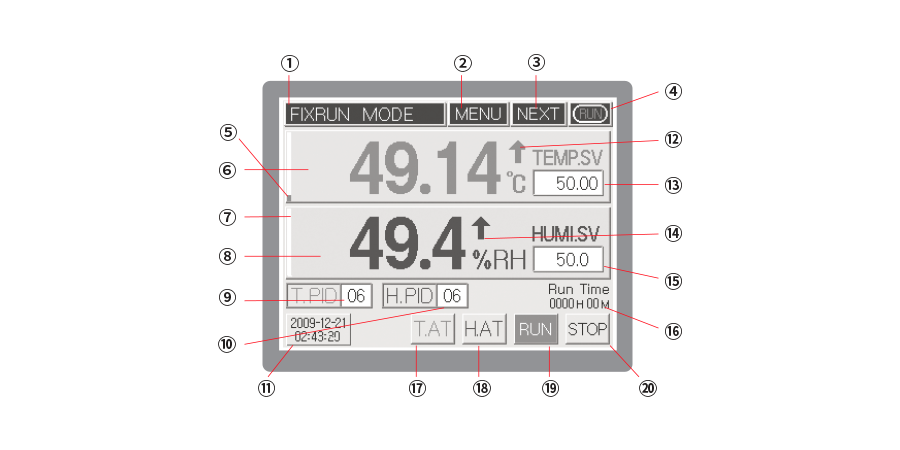

Tên bộ phận trên màn hình vận hành bộ điều khiển nhiệt độ Hanyoung TH300Màn hình vận hành 1 là màn hình cơ bản, nơi bạn có thể nhập giá trị cài đặt nhiệt độ & độ ẩm (SV) hoặc số vòng lặp/mẫu trong chế độ Cố định (Fix) hoặc Lập trình (Program). Sau khi nhập giá trị mong muốn, nhấn nút RUN để bắt đầu điều khiển.
Lưu ý: Sau khi nhấn nút RUN, bạn không thể nhấn các nút cài đặt như MENU hoặc các hộp nhập liệu, vì điều này có thể ảnh hưởng nghiêm trọng đến quá trình vận hành hệ thống của bộ điều khiển nhiệt độ Hanyoung TH300.
Màn hình vận hành cho chế độ điều khiển cố định Hanyoung TH300
| STT | Tên | STT | Tên |
| 1 | Trạng thái vận hành hiện tại | 11 | Ngày/giờ hiện tại |
| 2 | Nút Menu | 12 | Chỉ báo tăng/giảm giá trị PV nhiệt độ |
| 3 | Nút chuyển sang màn hình vận hành 2 | 13 | Hộp nhập giá trị SV nhiệt độ |
| 4 | Chỉ báo Đang chạy/Dừng | 14 | Chỉ báo tăng/giảm giá trị PV độ ẩm |
| 5 | Thanh hiển thị đầu ra điều khiển nhiệt độ (MV) | 15 | Hộp nhập giá trị SV độ ẩm |
| 6 | Giá trị PV nhiệt độ hiện tại | 16 | Hiển thị thời gian chạy |
| 7 | Thanh hiển thị đầu ra điều khiển độ ẩm (MV) | 17 | Nút A/T nhiệt độ |
| 8 | Giá trị PV độ ẩm hiện tại | 18 | Nút A/T độ ẩm |
| 9 | Hộp nhập số vùng PID nhiệt độ | 19 | Nút bắt đầu chạy cố định (Fix-Running) |
| 10 | Hộp nhập số vùng PID độ ẩm | 20 | Nút dừng chạy cố định (Fix-Running) |

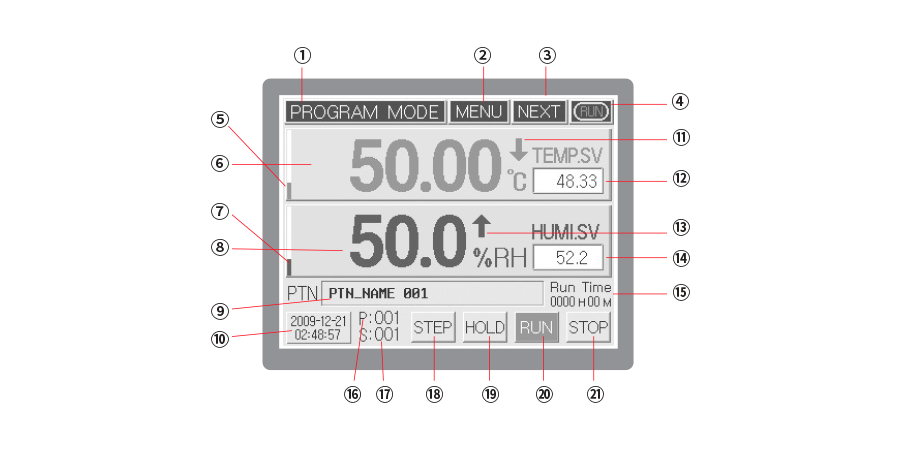

Màn hình vận hành cho chế độ điều khiển chương trình Hanyoung TH300
| STT | Tên | STT | Tên |
| 1 | Trạng thái vận hành hiện tại | 13 | Chỉ báo tăng/giảm giá trị SV độ ẩm |
| 2 | Nút Menu | 14 | Hộp nhập số phân đoạn bắt đầu (Khi dừng vận hành, hệ thống sẽ bắt đầu trong mẫu đã chọn – đơn vị nhập phân đoạn) |
| 3 | Nút chuyển sang màn hình vận hành 2 | 15 | Hiển thị thời gian chạy |
| 4 | Chỉ báo Đang chạy/Dừng | 16 | Số mẫu vận hành hiện tại |
| 5 | Thanh hiển thị đầu ra điều khiển nhiệt độ (MV) | 17 | Số phân đoạn vận hành hiện tại |
| 6 | Giá trị PV nhiệt độ hiện tại | 18 | Nút chuyển bước chương trình |
| 7 | Thanh hiển thị đầu ra điều khiển độ ẩm (MV) | 19 | Nút giữ chương trình (HOLD) |
| 8 | Giá trị PV độ ẩm hiện tại | 20 | Nút bắt đầu vận hành chương trình |
| 9 | Tên mẫu vận hành | 21 | Nút kết thúc vận hành chương trình |
| 10 | Ngày/giờ hiện tại | Các mục từ 16 đến 19 chỉ hiển thị khi chương trình đang chạy | |
| 11 | Chỉ báo tăng/giảm giá trị SV nhiệt độ | ||
| 12 | Hộp nhập số mẫu bắt đầu (Khi dừng vận hành, nó hiển thị số mẫu hoặc được sử dụng làm đơn vị nhập liệu.) | ||
Màn hình vận hành 2 cho chế độ điều khiển chương trình Hanyoung TH300
| STT | Tên | STT | Tên |
| 1 | Trạng thái vận hành hiện tại | 11 | Chỉ báo trạng thái T/S * Chỉ báo trạng thái I/S |
| 2 | Nút Menu | 12 | Chỉ báo trạng thái cảnh báo mẫu * Chỉ báo trạng thái T.ON, H.ON |
| 3 | Nút chuyển sang màn hình vận hành 3 | 13 | Chỉ báo trạng thái cảnh báo hệ thống * Trạng thái tín hiệu Delay (D/S) / nhân (DR) |
| 4 | Chỉ báo Đang chạy/Dừng | 14 | Hiển thị thời gian vận hành phân đoạn (SEG) |
| 5 | Số vùng PID nhiệt độ | 15 | Nút hiển thị lỗi hệ thống |
| 6 | Giá trị PV nhiệt độ hiện tại | 16 | Số vùng PID độ ẩm |
| 7 | Giá trị nhiệt độ SV hiện tại | 17 | Giá trị quá trình độ ẩm hiện tại (PV) |
| 8 | Giá trị nhiệt độ mục tiêu (TSV) | 18 | Giá trị đặt độ ẩm hiện tại (SV) |
| 9 | Lượng đầu ra điều khiển nhiệt độ hiện tại (MV) | 19 | Giá trị độ ẩm mục tiêu (TSV) |
| 10 | Chỉ báo trạng thái D/I | 20 | Lượng đầu ra điều khiển độ ẩm hiện tại (MV) |
| STT | Tên | STT | Tên |
| 21 | Chỉ báo khoảng tăng/giảm nhiệt độ/độ ẩm | 22 | Chỉ báo duy trì nhiệt độ/độ ẩm |
| 23 | Chỉ báo chờ nhiệt độ/độ ẩm (Wait) | 24 | Tổng thời gian vận hành (Run time) |
| 25 | Chỉ báo số mẫu / số phân đoạn | 26 | Chỉ báo lặp lại mẫu, Số chuỗi/Số lần lặp |
| 27 | Chỉ báo lặp lại phân đoạn, Số chuỗi/Số lần lặp | – | – |
Lưu ý: Các mục hiển thị sẽ xuất hiện khi nhấn vào biểu tượng ở góc dưới bên trái màn hình.
Màn hình vận hành 2 cho chế độ điều khiển chương trình Hanyoung TH300
| STT | Tên | STT | Tên |
| 1 | Trạng thái vận hành hiện tại | 12 | Nút chuyển đổi hiển thị MV/SV nhiệt độ hiện tại |
| 2 | Nút Menu | 13 | Hiển thị MV hoặc SV nhiệt độ hiện tại |
| 3 | Nút chuyển sang màn hình vận hành 1 | 14 | Hiển thị PV độ ẩm hiện tại |
| 4 | Chỉ báo Đang chạy/Dừng | 15 | Hiển thị MV hoặc SV độ ẩm hiện tại |
| 5 | Phần trên trục Y | 16 | Nút chuyển đổi hiển thị MV/SV độ ẩm hiện tại |
| 6 | Hiển thị SV, PV nhiệt độ & độ ẩm | 17 | Nút chuyển đổi đơn vị trục Y (nhiệt độ & độ ẩm) |
| 7 | Tăng khoảng thời gian chia trên trục X | 18 | Hiển thị đơn vị trục Y |
| 8 | Giảm khoảng thời gian chia trên trục X | 19 | Nút cài đặt Lưu/Đồ thị |
| 9 | Thời gian trục X / Khoảng chia | 20 | Phóng to màn hình (ZOOM IN) |
| 10 | Phần dưới trục Y | 21 | Thu nhỏ màn hình (ZOOM OUT) |
| 11 | Hiển thị PV nhiệt độ hiện tại | – | – |
Địa chỉ phân phối bộ điều khiển nhiệt độ Hanyoung TH300 – Bình Dương AEC
Bình Dương AEC cung cấp mã bộ điều khiển nhiệt độ Hanyoung. Là đại lý phân phối chính hãng các sản phẩm điều khiển nhiệt độ Hanyoung Nux tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ ngay để nhận bảng giá bộ điều khiển nhiệt độ Hanyoung TH300 qua Zalo OA hôm nay.
Thông số kỹ thuật
Thông số kỹ thuật
Đầu vào
| Mã sản phẩm | TH300 | |
| Đầu vào | Cảm biến nhiệt độ R.T.D | Pt100 Ω (Theo tiêu chuẩn IEC751) |
| VDC | 0 – 5 V DC
※ Lưu ý: Khi sử dụng cảm biến nhiệt độ số (Ví dụ: EE99), cần kết nối điện trở 250 Ω song song bên ngoài. |
|
| Chu kỳ lấy mẫu | 500 ms | |
| Phạm vi
đo lường |
Nhiệt độ | -100.0 ~ 500.0 ℃ |
| Độ ẩm | 0.0 ~ 100.0 % R.H. | |
| Độ chính xác | Nhiệt độ | ± 0.2 % của thang đo toàn dải (F.S) |
| Độ ẩm | ± 0.2 % của thang đo toàn dải (F.S) | |
| Đầu vào tiếp điểm (D.I) | 4 điểm (1a 4 điểm, 1 COM) | |
Đầu ra
| Mã sản phẩm | TH300 | |
| Đầu ra điều khiển | S.S.R | ON: 24 V DC, OFF: Dưới 0.1 V DC
Điện áp xung (Tải điện trở ≥ 800 Ω) |
| Thời gian chu kỳ: 1 ~ 1.000 giây | ||
| Dòng điện điều khiển (S.C.R) | Không hỗ trợ | |
| Đầu ra truyền lại | Nhiệt độ | 4 – 20 mA DC (Tải điện trở < 600 Ω)
PV / MV / SV (Lựa chọn nội bộ) |
| Độ ẩm | ||
| Độ phân giải | Khoảng 7.000 (4 mA – 20 mA) | |
| Thời gian làm mới | 500 ms | |
| Đầu ra số (D.O) | Rơ le | 8 điểm (1a 8 điểm) |
| N.O (Thường mở): 30 V DC, 5 A / 250 V AC, 5 A
N.C (Thường đóng): 30 V DC, 1 A / 250 V AC, 2 A |
||
| Transistor | 4 điểm (1 COM) | |
| 24 V DC, tối đa 300 mA (Open Collector) | ||
Giao tiếp
| Mã sản phẩm | TH300 | |
| Chuẩn giao tiếp | EIA-RS232C, RS485/422 | |
| Số thiết bị kết nối tối đa | RS232C | 1:1 |
| RS485/422 | ối đa 32 thiết bị (bao gồm cả thiết bị chính)
Địa chỉ: 1 ~ 999 |
|
| Loại truyền thông | RS232C | Full-duplex |
| RS485/422 | Half-duplex (2 dây) | |
| Hệ thống đồng bộ | RS232, RS485/422 | Loại không đồng bộ |
| Khoảng cách truyền thông | RS232C | Tối đa 10m |
| RS485/422 | Tối đa 1,2 km | |
| Tốc độ truyền | RS232, 485/422 | 9600/19200/38400 bps |
| Độ dài dữ liệu | RS232, 485/422 | 7 / 8 bit |
| Bit chẵn lẻ | RS232, 485/422 | KHÔNG / CHẴN / LẺ |
| Bit dừng | RS232, 485/422 | 1/ 2 bit |
| Giao thức truyền thông | RS232, 485/422 | PC LINK / PC LINK + CRC / MODBUS – RTU |
| Thời gian trễ phản hồi | RS232, 485/422 | 0 – 999 ms |
Nguồn cấp
| Điện áp cấp | 100 – 240 V AC (Biến đổi ± 10%) |
| Tần số | 50 – 60Hz |
| Công suất tiêu thụ | Tối đa 10 VA |
| Điện trở cách điện | Lớn hơn 10 MΩ ở 500VDC |
| Độ bền điện môi | 2500 V AC (50 – 60Hz) |
| Nguồn điện ngoài | Không áp dụng |
Chức năng
| Đầu vào | Bù sai số (Bias) | Nhiệt độ: -100.00 ~ 100.00 ℃
Độ ẩm: -100.0 ~ 100.0 % RH |
| Bù sai số cảm biến khô/ướt | Sau khi tháo lớp gạc khỏi cảm biến ướt, điều chỉnh sự chênh lệch giữa hai cảm biến. | |
| Tỷ lệ chuyển đổi | Thang đo đầu vào VDC theo phạm vi chuyển đổi. | |
| Bộ lọc thấp tần (LPF) | 1 ~ 180 giây | |
| Phát hiện mất kết nối cảm biến | Tăng thang đo (khi sử dụng đầu vào R.T.D)
Ngừng hoạt động khi sai số vượt quá ± 5% phạm vi đo |
|
| Chế độ điều khiển | Phương thức hoạt động | Lựa chọn Điều khiển cố định hoặc Điều khiển theo chương trình |
| Đầu ra điều khiển | Nhiệt độ | SSR (Điện áp xung) |
| Độ ẩm | SSR (Điện áp xung) | |
| Hoạt động điều khiển | Mô hình | 100 mẫu (1 mẫu = 100 đoạn) |
| Số lượng đoạn tối đa | 6.000 đoạn | |
| Nhóm điều khiển PID | 16 nhóm (4 vùng nhiệt độ x 4 vùng độ ẩm) | |
| Tự động hiệu chỉnh | Điều chỉnh theo giá trị cài đặt (SV) | |
| Dải tỷ lệ | Nhiệt độ: 0.00 ~ 600.00 ℃
Độ ẩm: 0.00 ~ 200.00 % 0.00% = Điều khiển ON/OFF |
|
| Thời gian tích phân | 0.0 ~ 6.000 giây (0 giây = Tắt chức năng)
|
|
| Thời gian vi phân | 0.0 ~ 6.000 giây (0 giây = Tắt chức năng) | |
| Điều khiển ON/OFF | Cài đặt Proportional Band = 0.0 | |
| Chế độ điều khiển thuận/ngược | Lựa chọn hành động trong đầu ra điều khiển
|
|
| Độ trễ ON/OFF | 0.1 ~ 600.0 ℃
Trong trường hợp đo độ ẩm, đây là nhiệt độ bầu ướt hoặc giá trị chuyển đổi |
|
| Đầu ra phản hồi | Nhiệt độ & Độ ẩm | 4 – 20 mA DC (Chọn giữa PV, SV hoặc MV) |
| Tỷ lệ chuyển đổi | Tự động thực hiện chuyển đổi phạm vi lệch cao/thấp 4 – 20 mA DC | |
| Cài đặt cảnh báo | Cài đặt cảnh báo | 4 điểm cảnh báo hệ thống, 4 điểm cảnh báo cho mỗi mẫu điều khiển. |
| Loại cảnh báo | Bao gồm cảnh báo cao – thấp, cảnh báo lệch thấp, v.v. (Tổng cộng 20 loại cảnh báo). | |
| Cảnh báo quá trình | Nhiệt độ: -100.0 ~ 500.0 ℃ | |
| Độ ẩm: 0.0 ~ 100.0 % RH | ||
| Cảnh báo độ lệch | Nhiệt độ: -600.0 ~ 600.0 ℃ | |
| Độ ẩm: 0.0 ~ 100.0 % RH | ||
| Độ trễ cảnh báo | Nhiệt độ: 0.0 ~ 600.0 ℃ | |
| Độ ẩm: 0.0 ~ 100.0 % R.H | ||
| Lưu trữ khi mất nguồn | Bộ nhớ | Flash Memory và FRAM |
| Chức năng bộ nhớ | Sao lưu và khôi phục thông tin chương trình, giá trị cài đặt (SV)
Lưu trữ giá trị cài đặt nhiệt độ – độ ẩm và giá trị đo thực tế (PV) |
Màn hình cảm ứng LCD
| Tiêu chuẩn | TFT LCD 88,9 mm (3,5″) |
| Độ phân giải | 320 x RGB x 240 |
| Tuổi thọ đèn nền | Đèn LED cạnh viền (khoảng 40.000 giờ) |
| Loại cảm ứng | Cảm ứng điện trở (4 dây) |
| Ngôn ngữ hỗ trợ | Tiếng Hàn / Tiếng Anh
Tiếng Anh / Tiếng Trung (Giản thể) Tiếng Anh / Tiếng Trung (Phồn thể) |
Môi trường hoạt động
| Nhiệt độ môi trường hoạt động | 0 ~ 50 °C |
| Độ ẩm môi trường hoạt động | 20 ~ 90% R.H (Không ngưng tụ) |
| Nhiệt độ lưu trữ | -25 °C ~ 70 °C |
| Độ rung | 10 – 55 Hz, biên độ: 0.75 mm, 3 hướng, 4 lần, 5 phút/chu kỳ |
| Chống sốc | 147 m/s², 3 hướng, 3 lần |
| Kích thước | 96 mm (Rộng) x 96 mm (Cao) |
| Chứng nhận | CE |
| Trọng lượng | ~0.85 kg (Bao gồm vật liệu đóng gói) |
Kích thước
Kích thước
Kích thước sản phẩm
Kích thước lỗ lắp
Kích thước lỗ lắp
Sơ đồ đấu nối
Sơ đồ đấu nối
