Tổng quan
Bộ đếm Hanyoung MA4N với các dòng MA4N-A, MA4N-B, MA4N-C là dòng sản phẩm bộ đếm đến từ thương hiệu Hanyoung. Với đa dạng phiên bản, thiết bị này mang lại khả năng linh hoạt cao nhờ vào 4 loại đơn vị thời gian và 4 phạm vi đo khác nhau. Ngoài ra, sản phẩm còn hỗ trợ nhiều chế độ đầu ra và tính năng reset, start cùng khả năng cấm đầu vào, giúp tối ưu hóa hiệu quả vận hành của hệ thống. Hãy cùng Bình Dương AEC tìm hiểu chi tiết sản phẩm ngay sau đây!
Mã hậu tố của bộ đếm Hanyoung MA4N
| Sản phẩm | Mã | Mô tả |
| MA4N- | □ | Bộ hẹn giờ multi analog, 48 (Rộng) × 48 (Cao) ㎜ |
| Lựa chọn thiết bị | A | 2c (Giới hạn thời gian) ※ Loại 11 chân cắm |
| B | 2c (Giới hạn thời gian + Tức thời) ※ Loại 11 chân cắm | |
| C | 2c (Giới hạn thời gian), 2c (Giới hạn thời gian + Tức thời)
※ Xử lý bằng cách chọn chế độ (Loại 8 chân cắm) |
|
| Điện áp cung cấp | 24 – 240 V a.c / d.c (50 – 60 ㎐) Sử dụng kép | |
Phạm vi thời gian của bộ đếm Hanyoung MA4N
| Thời gian tối đa | Đơn vị thời gian | Giây | Phút | Tiếng | x10h |
| Cài đặt phạm vi | 1.2 | 0.12 ~ 1.2 | 1.2 ~ 12 | ||
| 3 | 0.3 ~ 3 | 3 ~ 30 | |||
| 12 | 1.2 ~ 12 | 12 ~ 120 | |||
| 30 | 3 ~ 30 | 30 ~ 300 | |||
Tên bộ phận bộ đếm Hanyoung MA4N
- Giá trị thời gian cài đặt
- Màn hình hiển thị đầu ra (Màu xanh lá)
- Màn hình hoạt động/dẫn điện (Màu đỏ), Nhấp nháy khi thiết bị hoạt động
- Màn hình hiển thị dải thời gian
- Công tắc chọn dải thời gian
- Màn hình hiển thị đơn vị thời gian
Lựa chọn đơn vị thời gian bộ đếm Hanyoung MA4N
Vui lòng chọn thời gian bằng cách xoay công tắc phạm vi thời gian ở phía trước bảng điều khiển. Người dùng có thể chọn 16 loại phạm vi thời gian, và chúng được hiển thị dưới dạng giây, phút, giờ, 10 giờ.
- Hiển thị đơn vị thời gian
| Đơn vị thời gian | Phạm vi thời gian |
| Giây, phút, tiếng, 10h | 0, 0.2, 0.4, 0.6, 0.8, 1.0, 1.2 |
| 0, 0.5, 1, 1.5, 2, 2.5, 3 | |
| 0, 2, 4, 6, 8, 10, 12 | |
| 0, 5, 10, 15, 20, 25, 30 |
Địa chỉ phân phối bộ đếm Hanyoung MA4N – Bình Dương AEC
Bình Dương AEC cung cấp mã bộ đếm và hẹn giờ Hanyoung. Là đại lý phân phối chính hãng các sản phẩm bộ đếm và hẹn giờ Hanyoung Nux tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ ngay để nhận bảng giá bộ đếm Hanyoung MA4N qua Zalo OA hôm nay.
Thông số kỹ thuật
Thông số kỹ thuật
| Sản phẩm | MA4N-A | MA4N-B | MA4N-C | |
| Điện áp cung cấp | 24 – 240 V a.c. / d.c. 50 – 60 ㎐ | |||
| Điều chỉnh điện áp | ± 10 % so với điện áp cung cấp | |||
| Mức tiêu thụ điện năng | 5.3 VA (240 V a.c.), 2.5 W (240 V d.c.) | |||
| Thời gian reset | Tối đa 0.1 giây | |||
| Chiều dài tín hiệu tối thiểu | Đầu vào START | 20 ms tối thiểu | – | |
| Đầu vào INHIBIT | ||||
| Đầu vào RESET | ||||
| Điều kiện đầu vào | Đầu vào START | Đầu vào không có điện áp
Trở kháng trong mạch ngắn: 2 kΩ tối đa Điện áp dư trong mạch ngắn: 0.7 V d.c. tối đa Trở kháng khi mở: 100 kΩ tối thiểu |
– | |
| Đầu vào INHIBIT | ||||
| Đầu vào RESET | ||||
| Đầu ra | Giới hạn thời gian 2c | Giới hạn thời gian 1c, tức thời 1c | Giới hạn thời gian 2c
Giới hạn thời gian 1c Tức thời 1c |
|
| NO: 10 A 125 V a.c., 5 A 250 V a.c., 5 A 30 V d.c.
NC: 3 A 125 V a.c., 2 A 250 V a.c., 1 A 30 V d.c. |
||||
| Sai số cài đặt | ± 5 % ± 0.05 giây tối đa | |||
| Sai số lặp lại | ± 0.3 % tối đa | |||
| Sai số nhiệt độ | ± 2 % tối đa | |||
| Điện trở cách điện | 100 MΩ tối thiểu (Dựa trên 500Vdc) | |||
| Sức mạnh điện môi | 2000Vac 50 / 60 ㎐ trong 1 phút | |||
| Điện áp xung | ± 2000 V tối đa | |||
| Dao động | Độ bền cơ học | 10 – 55 ㎐ biên độ kép 0.75 ㎜ | ||
| Độ bền sự cố | 10 – 55 ㎐ biên độ kép 0.5 ㎜ | |||
| Rung động | Độ bền cơ học | 300 m/s² (Khoảng 30 G) | ||
| Độ bền sự cố | 100 m/s² (Khoảng 10 G) | |||
| Tuổi thọ | Cơ học | Hơn 10 triệu lần hoạt động (Tần số mở và đóng: 180 / phút) | ||
| Điện | Hơn 100,000 lần (Tải điện 250 V a.c. 3 A) | |||
| Loại đầu nối | Loại 11 chân cắm | Loại 8 chân cắm | ||
| Nhiệt độ môi trường | -10 ~ 55 ℃ (Không có ngưng tụ) | |||
| Nhiệt độ bảo quản | -20 ~ 65 ℃ (Không có ngưng tụ) | |||
| Độ ẩm môi trường | 35 ~ 85 % R.H. | |||
| Trọng lượng | Khoảng 100g (Bao gồm giá đỡ cố định) | |||
| Chứng nhận | CE | |||
Kích thước
Kích thước
Kích thước sản phẩm

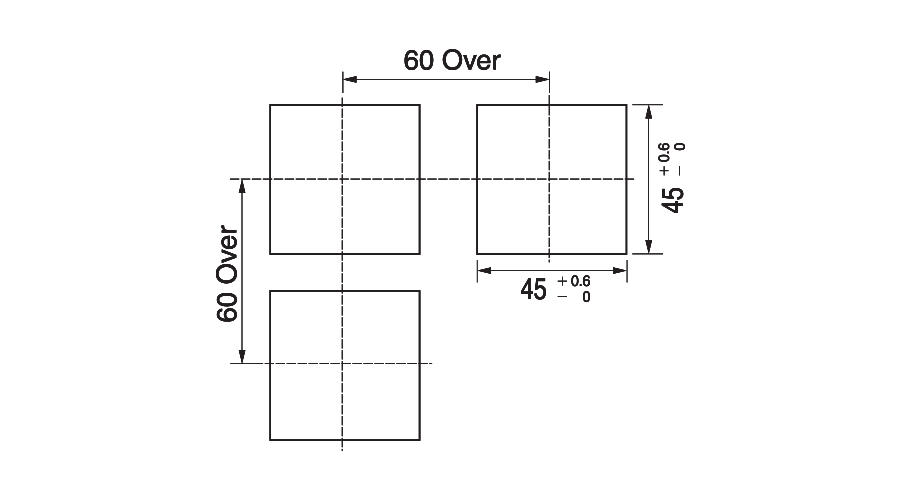

Kích thước lỗ lắp

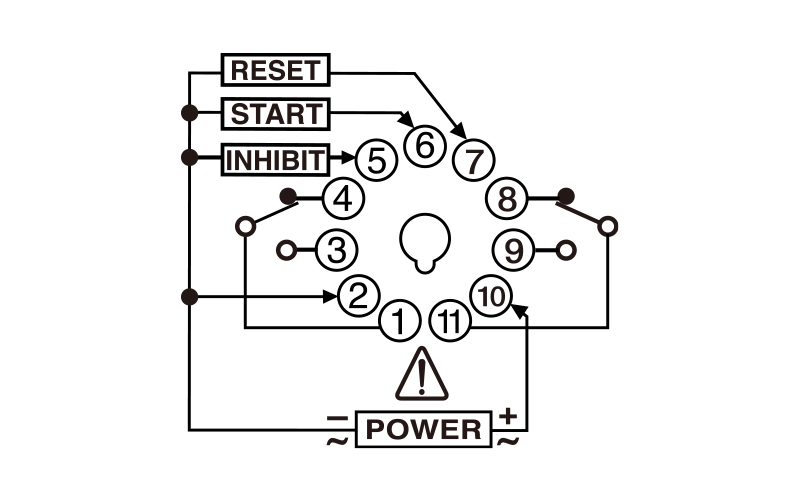

Sơ đồ đấu nối
Sơ đồ đấu nối
MA4N-A / MA4N-B
- MA4N-A: Hai rơ-le hoạt động như Giới hạn thời gian.
- MA4N-B: Rơ-le kết nối với ①, ③, ④ hoạt động như chức năng tức thời và các rơ-le còn lại hoạt động như giới hạn thời gian.
- Vui lòng tham khảo biểu đồ thời gian để biết cách hoạt động của các rơ-le.
MA4N-C
- Hai rơ-le trong Chế độ A1 và D1 hoạt động như Giới hạn thời gian.
- Các rơ-le trong Chế độ B1, C1, E1, F1 kết nối với ①, ③, ④ hoạt động như chức năng tức thời, và các rơ-le còn lại hoạt động như giới hạn thời gian.
- MA4N-C: Theo biểu đồ thời gian, các rơ-le hoạt động như Giới hạn thời gian hoặc Tức thời.
- Vui lòng tham khảo biểu đồ thời gian để biết cách hoạt động của các rơ-le.
