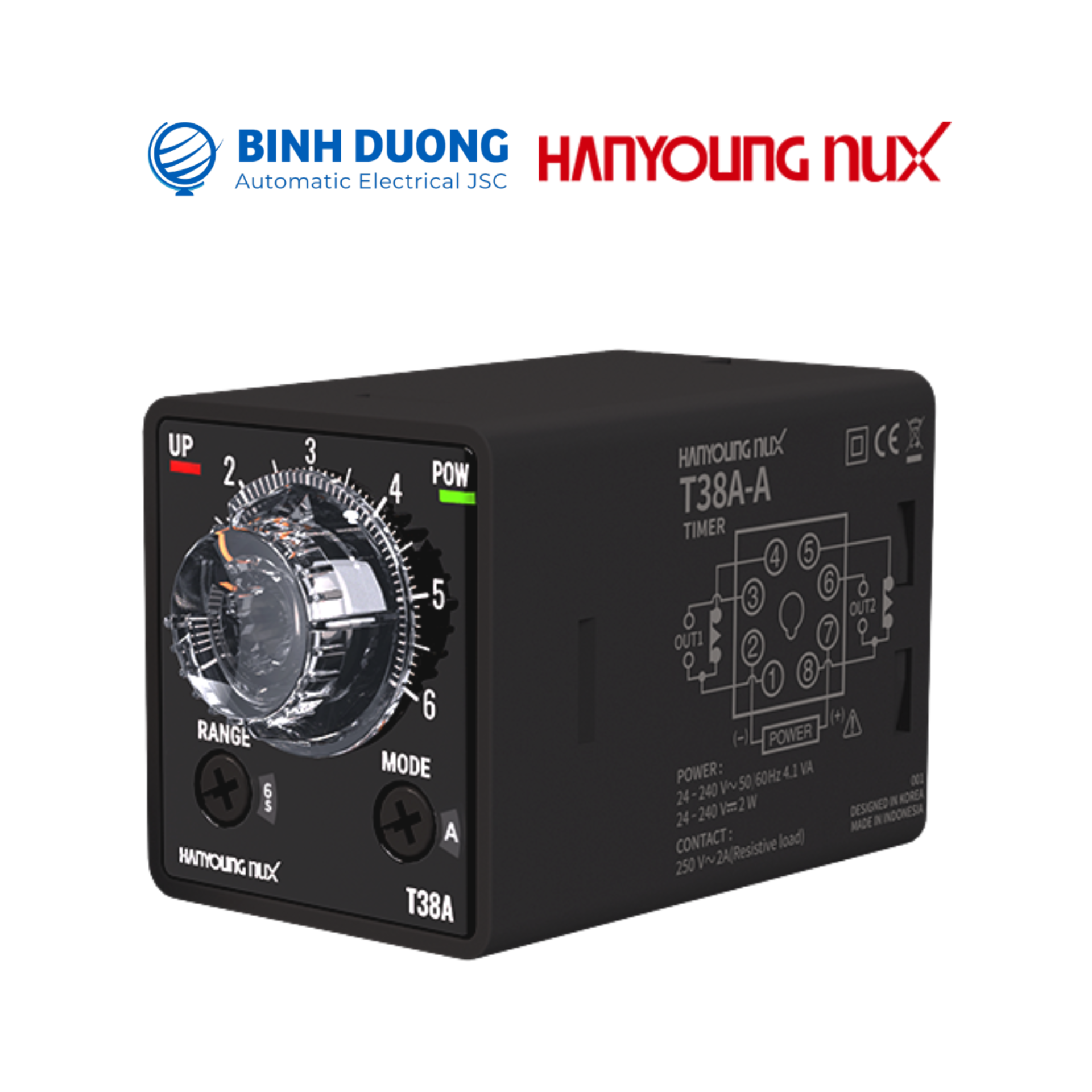

Bộ đếm Hanyoung T38A
321.000₫
Bộ đếm hẹn giờ analog nhỏ Hanyoung T38A
- Kích thước nhỏ gọn: 38,4(W) × 42,4(H) × 59,0(D) mm
- Cài đặt thời gian dễ dàng bằng cách sử dụng vòng điều chỉnh
- Phạm vi thời gian đa dạng: 18 phạm vi thời gian khác nhau
- Các chế độ hoạt động đầu ra đa dạng: 6 chế độ hoạt động
- Phạm vi cài đặt thời gian đa dạng: 0,1 giây ~ 60 giờ
- Lựa chọn đơn vị thời gian (giây, phút, giờ)
- Bảo trì dễ dàng nhờ vào việc lắp đặt giá đỡ kiểu lắp âm
- Sử dụng nguồn 24 – 240 V a.c. 50/60 Hz, 24 – 240 V d.c. 2 chức năng sử dụng
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá thương mại ngay!
Tổng quan
Bộ đếm Hanyoung T38A là dòng sản phẩm bộ đếm đến từ thương hiệu Hanyoung. T38A sở hữu thiết kế nhỏ gọn, dễ dàng cài đặt và điều chỉnh. Đồng thời, cung cấp nhiều phạm vi thời gian và chế độ hoạt động đa dạng, từ 0.1 giây đến 60 giờ, giúp tối ưu hóa hiệu suất làm việc. Sự linh hoạt trong việc chọn đơn vị thời gian và khả năng lắp đặt thuận tiện với giá đỡ kiểu lắp âm, Hanyoung T38A mang đến sự tiện lợi và độ bền cao cho các hệ thống tự động hóa. Hãy cùng Bình Dương AEC tìm hiểu chi tiết sản phẩm ngay sau đây!
Mã hậu tố của bộ đếm Hanyoung T38A
| Sản phẩm | Mã | Mô tả | Cấu hình sản phẩm | |||
| T38A | – | □ | □- | □ | Bộ hẹn giờ analog nhỏ 38.4(W) x 42.4(H) x 59.0(D) mm | T38A-1N-A
T38A-3N-A T38A-6N-A |
| Phạm vi thời gian | 1 | Thời gian tối đa: 1 giây / 1 phút / 1 giờ / 10 giây / 10 phút / 10 giờ | ||||
| 3 | Thời gian tối đa: 3 giây / 3 phút / 3 giờ / 30 giây / 30 phút / 30 giờ | |||||
| 6 | Thời gian tối đa: 6 giây / 6 phút / 6 giờ / 60 giây / 60 phút / 60 giờ | |||||
| Đầu ra điều khiển | N | Không có tùy chọn đặc biệt | ||||
| Điện áp nguồn | A | 24 – 240V AC 50/60Hz hoặc 24 – 240V DC | ||||
Giá đỡ bộ đếm Hanyoung T38A
Giá đỡ cố định
 |
Tên sản phẩm | BRACKET-SCO |
| Loại | Cố định | |
| Kích thước | – | |
| Mã đặt hàng | FIXING BRACKET SCO | |
| Sản phẩm tương thích | T38A / T48A / TF62A |
BRACKET-S – Loại gắn âm (bán riêng)
※ Giá đỡ điều chỉnh kích thước (loại gắn âm)
 |
Tên sản phẩm | BRACKET-S |
| Loại | Gắn âm | |
| Kích thước | 48.0 x 48.0 | |
| Mã đặt hàng | T38A / TF62A BRACKET-S | |
| Sản phẩm tương thích | T38A / TF62A |
BRACKET-M
 |
Tên sản phẩm | BRACKET-M |
| Loại | Gắn âm | |
| Kích thước | 48.0 x 59.0 | |
| Mã đặt hàng | T38A / TF62A BRACKET-M | |
| Sản phẩm tương thích | T38A / TF62A |
BRACKET-L
※ Giá đỡ điều chỉnh kích thước (loại gắn âm)
 |
Tên sản phẩm | BRACKET-L |
| Loại | Gắn âm | |
| Kích thước | 53.5 x 84.4 | |
| Mã đặt hàng | T38A / TF62A BRACKET-L | |
| Sản phẩm tương thích | T38A / TF62A |

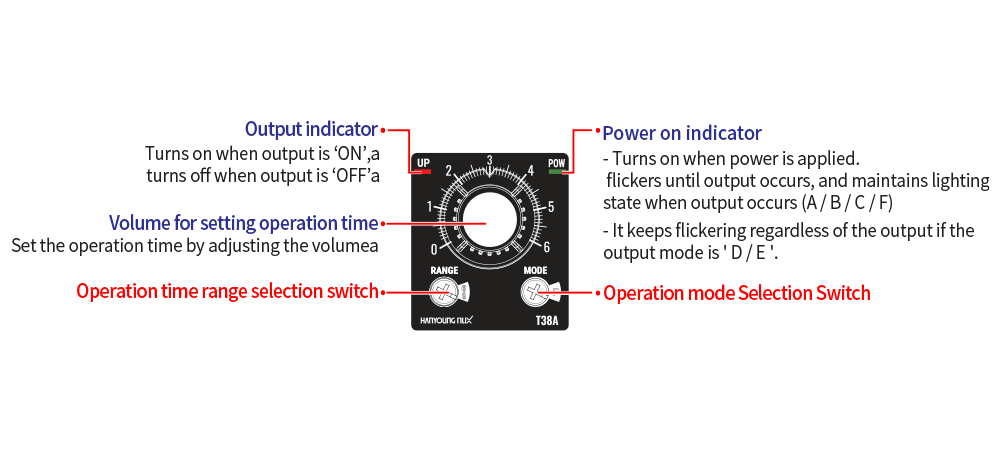

Tên bộ phận và chức năng bộ đếm Hanyoung T38A
Công tắc chọn dải thời gian hoạt động ON/OFF bộ đếm Hanyoung T38A
Công tắc chọn dải thời gian hoạt động ON/OFF bộ đếm Hanyoung T38A※ Thay đổi sau khi tắt nguồn
| Dải thời gian | Cài đặt dải thời gian | |
| T38A-1 | 1 S | 0.1 – 1 giây |
| 1 M | 0.1 – 1 phút | |
| 1 H | 0.1 – 1 tiếng | |
| 10 S | 1 – 10 giây | |
| 10 M | 1 – 10 phút | |
| 10 H | 1 – 10 tiếng | |
| T38A-3 | 3 S | 0.3 – 3 giây |
| 3 M | 0.3 – 3 phút | |
| 3 H | 0.3 – 3 tiếng | |
| 30 S | 3 – 30 giây | |
| 30 M | 3 – 30 phút | |
| 30 H | 3 – 30 tiếng | |
| T38A-6 | 6 S | 0.6 – 6 giây |
| 6 M | 0.6 – 6 phút | |
| 6 H | 0.6 – 6 tiếng | |
| 60 S | 6 – 60 giây | |
| 60 M | 6 – 60 phút | |
| 60 H | 6 – 60 tiếng | |
Khi phạm vi thời gian hoạt động được chọn là ‘10 S / 10 M / 10 giờ, 30 S / 30 M / 30 giờ, 60 S / 60 M / 60 giờ’, thời gian hoạt động sẽ được chuyển đổi thành ‘x10’ từ thời gian hiển thị trên bảng điều khiển phía trước và được vận hành.
※ Khi công tắc nguồn ở chế độ ‘BẬT’, cả phạm vi thời gian hoạt động và chế độ hoạt động sẽ không thay đổi. (Ví dụ: A -> B / 1 S -> 1 M) Vui lòng tắt công tắc nguồn và sau đó thay đổi.
Công tắc chọn chế độ hoạt động bộ đếm Hanyoung T38A
Chỉ thay đổi sau khi tắt nguồn
| Các chế độ hoạt động | Chế độ đầu ra | |
| T38A | A | DELAY KHI MỞ Nguồn |
| B | ONE-SHOT + tức thời 1c | |
| C | DELAY KHI MỞ Nguồn + tức thời 1c | |
| D | BẬT TẮT LIP LOẠI BỎ | |
| E | BẬT LIP LOẠI BỎ + tức thời 1c | |
| F | INTERVAL + tức thời 1c
Giống với chế độ hoạt động đầu ra của sản phẩm hiện có TF62D |
|
Địa chỉ phân phối bộ đếm Hanyoung T38A – Bình Dương AEC
Bình Dương AEC cung cấp mã bộ đếm và hẹn giờ Hanyoung. Là đại lý phân phối chính hãng các sản phẩm bộ đếm và hẹn giờ Hanyoung Nux tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ ngay để nhận bảng giá bộ đếm Hanyoung T38A qua Zalo OA hôm nay.
Thông số kỹ thuật
Thông số kỹ thuật
| Mã sản phẩm | T38A | |
| Loại bộ đếm | Bộ hẹn giờ analog nhỏ | |
| Điện áp nguồn | 24 – 240VAC 50/60Hz hoặc 24 – 240V DC (sử dụng kép) | |
| Điện áp cho phép | ±10% so với điện áp nguồn cung cấp | |
| Mức tiêu thụ điện | Tối đa 4.1VA (24 – 240VAC 50/60Hz)
Tối đa 2W (24 – 240VDC) |
|
| Khoảng thời gian hoạt động | 0.1 giây ~ 60 giờ | |
| Sai số thời gian hoạt động | Sai số cài đặt: Tối đa ±5% ±0.05 giây
Sai số lặp lại: Tối đa ±0.3% (tính theo thang đo đầy đủ) Sai số điện áp: Tối đa ±0.5% Sai số nhiệt độ: Tối đa ±2% |
|
| Thời gian hoàn nguyên | Tối đa 100 ms | |
| Phương thức kết nối bên ngoài | Ổ cắm 8 chân | |
| Đầu ra điều khiển | Chế độ hoạt động | A/B/C/D/E/F (lựa chọn bằng công tắc chế độ ở mặt trước) |
| Thành phần tiếp điểm | SPDT tức thời (1c) + SPDT có giới hạn thời gian (1c)
DPDT có giới hạn thời gian (2c) *Tự động thay đổi cấu hình tiếp điểm theo chế độ hoạt động |
|
| Dung lượng tiếp điểm | N.O. (250VAC 3A – tải điện trở)
N.C. (250VAC 2A – tải điện trở) |
|
| Tuổi thọ rơ-le | Cơ học: Tối thiểu 10 triệu chu kỳ
Điện: Tối thiểu 20.000 chu kỳ (250V AC 2A tải điện trở) |
|
| Điện trở cách điện | Tối thiểu 100 MΩ (500V DC đo giữa cực dẫn điện và kim loại không mang điện) | |
| Cường độ chịu điện môi | 2000V AC 60Hz trong 1 phút (giữa cực dẫn điện và kim loại không mang điện) | |
| Khả năng chống nhiễu | ±2kV (giữa các cực nguồn, độ rộng xung = 1µs, nhiễu sóng vuông bằng mô phỏng nhiễu) | |
| Khả năng chịu rung động (độ bền) | 10 – 55Hz (1 phút) biên độ kép 0.75mm theo mỗi hướng X, Y, Z trong 2 giờ | |
| Khả năng chịu va đập (độ bền) | 300 m/s² (30G) theo mỗi hướng X, Y, Z trong 3 lần | |
| Nhiệt độ môi trường hoạt động | -10 ~ 55℃ (không ngưng tụ) | |
| Phụ kiện kèm theo | Giá lắp cố định
BRACKET-M (48.0 x 59.0 mm) – giá gắn âm |
|
| Phụ kiện bán riêng | BRACKET-S (48.0 x 48.0 mm) – giá gắn âm điều chỉnh kích thước BRACKET-L (53.5 x 84.4 mm) – giá gắn âm điều chỉnh kích thước |
|
| Trọng lượng | Khoảng 74g (loại lộ thiên) | |
| Chứng nhận | CE | |
Kích thước
Kích thước
Kích thước loại lộ thiên
Kích thước loại gắn âm
Kích thước loại gắn âm
※ Ứng dụng BRACKET-M (BRACKET-S/L tham khảo bảng dưới)
Kích thước lỗ lắp
| Phân loại | Ký hiệu | S | M | L |
| Kích thước lỗ lắp (mm) | X | 45.0 | 45.5 | 51.0 |
| Y | 45.0 | 55.5 | 63.0 | |
| A | 60.0 | 70.5 | 60.0 | |
| B | 60.0 | 80.0 | 86.0 |

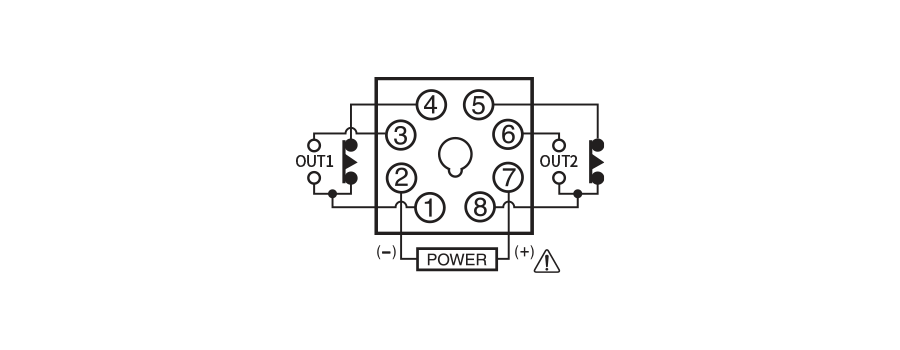

Sơ đồ đấu nối
Sơ đồ đấu nối
※ Đầu ra OUT1 hoạt động như đầu ra tức thời trong chế độ hoạt động ‘B/C/E/F’.
