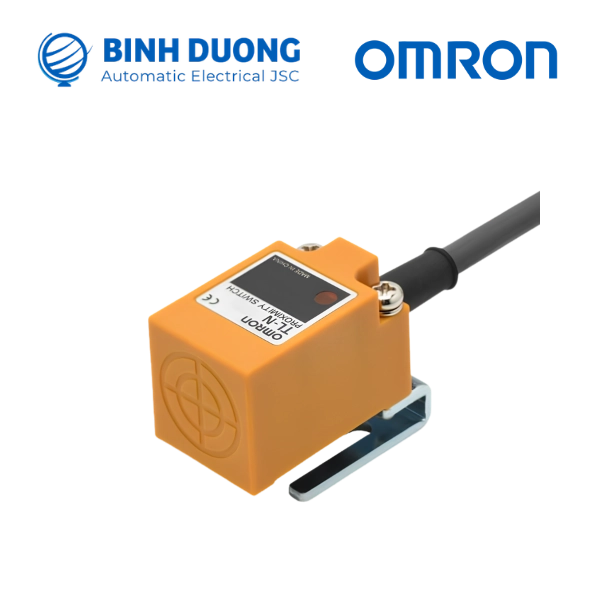

Cảm biến tiệm cận Omron TL-N
500.000₫
- Loại cảm biến: Cảm biến tiệm cận cảm ứng dạng khối
- Đối tượng phát hiện: Kim loại từ tính
- Khoảng cách phát hiện: 5 mm, 7 mm, 12 mm hoặc 20 mm tùy model
- Điện áp hoạt động: DC hoặc AC tùy model
- Kiểu lắp: Dạng khối chữ nhật
- Chế độ đầu ra: NPN, PNP, DC 2 dây hoặc AC 2 dây, NO hoặc NC tùy model
- Chuẩn bảo vệ: IP67
- Hãng: OMRON
- Chất lượng: Mới 100%, chính hãng
- Bảo hành: 12 tháng
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được tư vấn lựa chọn model và nhận báo giá thương mại ngay!
Bảng mã sản phẩm
Bảng mã sản phẩm
Bảng mã DC 2 dây
|
Kiểu dáng |
Khoảng cách phát hiện | Mã sản phẩm | ||
| Chế độ hoạt động | ||||
| NO (Thường mở) |
NC (Thường đóng) |
|||
| Loại không có lớp chắn | 25 × 25 | 7 mm | TL-N7MD1 2M | TL-N7MD2 2M |
| 30 × 30 | 12 mm | TL-N12MD1 2M | TL-N12MD2 2M | |
| 40 × 40 | 20 mm | TL-N20MD1 2M | TL-N20MD2 2M | |
Bảng mã DC 3 dây và AC 2 dây
|
Kiểu dáng |
Khoảng cách phát hiện | Kiểu ngõ ra | Mã sản phẩm | ||
| Chế độ hoạt động | |||||
| NO (Thường mở) |
NC (Thường đóng) |
||||
| Không được che chắn | 25 × 25 | 5 mm | DC 3 dây, NPN | TL-N5ME1 2M | TL-N5ME2 2M |
| AC 2 dây | TL-N5MY1 2M | TL-N5MY2 2M | |||
| 30 × 30 | 10 mm | DC 3 dây, NPN | TL-N10ME1 2M | TL-N10ME2 2M | |
| DC 3 dây, PNP | TL-N10MF1 2M | — | |||
| AC 2 dây | TL-N10MY1 2M | TL-N10MY2 2M | |||
| 40 × 40 | 20 mm | DC 3 dây, NPN | TL-N20ME1 2M | TL-N20ME2 2M | |
| AC 2 dây | TL-N20MY1 2M | TL-N20MY2 2M | |||
Bảng giá
Bảng giá
| Mã sản phẩm | Kiểu ngõ ra | Khoảng cách phát hiện | Giá tham khảo (VNĐ) |
|---|---|---|---|
| TL-N5ME1 2M | DC 3 dây NPN NO | 5 mm | 950.000 – 1.150.000 |
| TL-N5ME2 2M | DC 3 dây NPN NC | 5 mm | 980.000 – 1.180.000 |
| TL-N5MY1 2M | AC 2 dây NO | 5 mm | 1.050.000 – 1.250.000 |
| TL-N5MY2 2M | AC 2 dây NC | 5 mm | 1.080.000 – 1.280.000 |
| TL-N10ME1 2M | DC 3 dây NPN NO | 10 mm | 1.100.000 – 1.300.000 |
| TL-N10ME2 2M | DC 3 dây NPN NC | 10 mm | 1.150.000 – 1.350.000 |
| TL-N10MF1 2M | DC 3 dây PNP NO | 10 mm | 1.200.000 – 1.450.000 |
| TL-N10MY1 2M | AC 2 dây NO | 10 mm | 1.250.000 – 1.500.000 |
| TL-N10MY2 2M | AC 2 dây NC | 10 mm | 1.300.000 – 1.550.000 |
| TL-N20ME1 2M | DC 3 dây NPN NO | 20 mm | 1.450.000 – 1.750.000 |
| TL-N20ME2 2M | DC 3 dây NPN NC | 20 mm | 1.500.000 – 1.800.000 |
| TL-N20MY1 2M | AC 2 dây NO | 20 mm | 1.650.000 – 1.950.000 |
| TL-N20MY2 2M | AC 2 dây NC | 20 mm | 1.700.000 – 2.000.000 |
Lưu ý: Giá trên chỉ mang tính tham khảo và có thể thay đổi theo thời điểm. Vui lòng liên hệ Bình Dương AEC qua Hotline 0904.584.886 hoặc Zalo OA để được hỗ trợ kỹ thuật và báo giá nhanh theo nhu cầu thực tế.
Thông số kỹ thuật
Thông số kỹ thuật
DC 2 dây
|
Mã sản phẩm |
TL-N7MD[] | TL-N12MD[] |
TL-N20MD[] |
|
| Khoảng cách phát hiện | 7 mm ±10% | 12 mm ±10% | 20 mm ±10% | |
| Khoảng cách cài đặt | 0 đến 5,6 mm | 0 đến 9,6 mm | 0 đến 16 mm | |
| Độ chênh lệch hành trình | Tối đa 10% khoảng cách cảm biến | |||
| Vật thể phát hiện | Kim loại đen (Khoảng cách cảm biến giảm khi sử dụng kim loại màu. Tham khảo
Dữ liệu Kỹ thuật trong Bảng Thông số Kỹ thuật.) |
|||
| Vật chuẩn | Sắt, 30 × 30 ×
1 mm |
Sắt, 40 × 40 ×
1 mm |
Sắt, 50 × 50 ×
1 mm |
|
| Tần số đáp ứng | 500 Hz | 300 Hz | ||
| Điện áp nguồn cấp | Điện áp đầu vào: 12 đến 24 VDC (10 đến 30 VDC), độ gợn sóng (pp): tối đa 10%. | |||
| Dòng điện rò | Tối đa 0,8 mA. | |||
| Đầu ra điều khiển | Dòng tải | 3 đến 100 mA | ||
| Điện áp dư | Điện áp tối đa: 3.3 V. (Dòng tải: 100 mA, Chiều dài cáp: 2 m) | |||
| Các chỉ số | Mẫu D1: Đèn báo hoạt động (màu đỏ), Đèn báo cài đặt (màu xanh lá cây)
Mẫu D2: Đèn báo hoạt động (màu đỏ) |
|||
| Chế độ hoạt động (khi vật thể tiến vào vùng cảm biến) | Các mẫu D1: KHÔNG, Các mẫu D2: NC.
Vui lòng tham khảo biểu đồ thời gian trong phần Sơ đồ mạch I/O trên Catalog để biết thêm chi tiết. |
|||
| Mạch bảo vệ | Bảo vệ ngắn mạch tải, Bộ triệt xung điện | |||
| Phạm vi nhiệt độ môi trường | Nhiệt độ vận hành/bảo quản: -25 đến 70°C (không đóng băng hoặc ngưng tụ) | |||
| Phạm vi độ ẩm môi trường | Điều kiện vận hành/bảo quản: 35% đến 95% (không ngưng tụ) | |||
| Ảnh hưởng của nhiệt độ | Sai số tối đa ±10% của khoảng cách cảm biến ở 23°C trong phạm vi nhiệt độ từ -25 đến 70°C. | |||
| Ảnh hưởng của điện áp | Sai số tối đa ±2,5% của khoảng cách cảm biến ở điện áp định mức trong phạm vi điện áp định mức ±15%. | |||
| Điện trở cách điện | Điện trở tối thiểu 50 MΩ (ở 500 VDC) giữa các bộ phận dẫn điện và vỏ máy. | |||
| Độ bền điện môi | Điện áp 1000 VAC trong 1 phút giữa các bộ phận dẫn điện và vỏ máy. | |||
| Khả năng chống rung | Phá hủy: Tần số 10 đến 55 Hz, biên độ kép 1,5 mm, mỗi hướng X, Y và Z, trong 2 giờ. | |||
| Khả năng chống va đập | Sức phá hủy: 1.000 m/s² 10 lần mỗi hướng X, Y và Z | |||
| Cấp bảo vệ | Tiêu chuẩn IEC 60529 IP67, tiêu chuẩn nội bộ: chống dầu | |||
| Phương thức kết nối | Các mẫu đã được đấu dây sẵn (Chiều dài cáp tiêu chuẩn: 2 m) | |||
| Khối lượng (bao gồm bao bì) | Khoảng 165 g | Khoảng 235 g | Khoảng 330 g | |
| Nguyên vật liệu | Vỏ cảm biến | Nhựa ABS chịu nhiệt | ||
| Bề mặt cảm biến | ||||
| Phụ kiện | Giá đỡ,
ốc vít Phillips (M4 × 25), sách hướng dẫn sử dụng |
Giá đỡ,
ốc vít đầu Phillips (M4 × 30), sách hướng dẫn sử dụng |
Giá đỡ,
ốc vít Phillips (M5 × 40), sách hướng dẫn sử dụng |
|
DC 3 dây
|
Mã sản phẩm |
TL-N5ME[]
TL-N5MY[] |
TL-N10ME[]
TL-N10MY[] TL-N10MF1 |
TL-N20ME[] TL-N20MY[] |
|
| Khoảng cách phát hiện | 5 mm ±10% | 10 mm ±10% | 20 mm ±10% | |
| Khoảng cách cài đặt | 0 đến 4 mm | 0 đến 8 mm | 0 đến 16 mm | |
| Độ chênh lệch hành trình | Tối đa 15% khoảng cách cảm biến | |||
| Vật thể phát hiện | Kim loại đen (Khoảng cách cảm biến giảm khi sử dụng kim loại màu. Tham khảo
Dữ liệu Kỹ thuật trong Bảng Thông số Kỹ thuật.) |
|||
| Vật chuẩn | Sắt, 30 × 30 × 1 mm | Sắt, 40 × 40 × 1 mm | Sắt, 50 × 50 × 1 mm | |
| Tần số đáp ứng | Các mẫu E/F: 500 Hz
Các mẫu Y: 10 Hz |
Mẫu E: 40 Hz
Mẫu Y: 10 Hz |
||
| Điện áp nguồn cấp | Các mẫu E/F: 12 đến 24 VDC (10 đến 30 VDC), độ gợn sóng (pp): tối đa 10%.
Các mẫu Y: 100 đến 220 VAC (90 đến 250 VAC), 50/60 Hz |
|||
| Dòng điện rò | Các mẫu E/F: Dòng điện tối đa 8 mA ở 12 VDC, dòng điện tối đa 15 mA ở 24 VDC | |||
| Dòng rò rỉ | Các mẫu Y: Tham khảo Dữ liệu Kỹ thuật trong Danh mục. | |||
| Đầu ra điều khiển | Dòng tải | Dòng điện tối đa cho model E/F: 100 mA ở 12 VDC, tối đa 200 mA ở 24 VDC.
Dòng điện tối đa cho model Y: 10 đến 200 mA. |
||
| Điện áp dư | Các mẫu E: Điện áp tối đa 2 V (dòng tải: 200 mA)
Các mẫu F: Điện áp tối đa 1 V (dòng tải: 200 mA) Các mẫu Y: Tham khảo Dữ liệu Kỹ thuật trong Catalog. |
|||
| Các chỉ số | Mô hình E/F: Đèn báo phát hiện (màu đỏ)
Mô hình Y: Đèn báo hoạt động (màu đỏ) |
|||
| Chế độ hoạt động (khi vật thể tiến vào vùng cảm biến) | Mẫu E1/F1/Y1: KHÔNG
Mẫu E2/Y2: KHÔNG |
|||
| Vui lòng tham khảo biểu đồ thời gian trong phần Sơ đồ mạch I/O trên Catalog để biết thêm chi tiết. | ||||
| Mạch bảo vệ | Các mẫu E: Bảo vệ chống đảo cực, Bộ triệt xung điện.
Các mẫu Y: Bộ triệt xung điện. |
|||
| Phạm vi nhiệt độ môi trường | Nhiệt độ vận hành/bảo quản: -25 đến 70°C (không đóng băng hoặc ngưng tụ) | |||
| Phạm vi độ ẩm môi trường | Điều kiện vận hành/bảo quản: 35% đến 95% (không ngưng tụ) | |||
| Ảnh hưởng của nhiệt độ | Sai số tối đa ±10% của khoảng cách cảm biến ở 23°C trong phạm vi nhiệt độ từ -25 đến 70°C. | |||
| Ảnh hưởng của điện áp | Các mẫu E/F:
Sai số tối đa ±2,5% khoảng cách cảm biến ở điện áp định mức trong phạm vi ±10% điện áp định mức. Các mẫu Y: Sai số tối đa ±1% khoảng cách cảm biến ở điện áp định mức trong phạm vi ±10% điện áp định mức. |
|||
| Điện trở cách điện | Điện trở tối thiểu 50 MΩ (ở 500 VDC) giữa các bộ phận dẫn điện và vỏ máy. | |||
| Độ bền điện môi | Mẫu E/F: 1.000 VAC, 50/60 Hz trong 1 phút giữa các bộ phận dẫn điện và vỏ máy.
Mẫu Y: 2.000 VAC, 50/60 Hz trong 1 phút giữa các bộ phận dẫn điện và vỏ máy. |
|||
| Khả năng chống rung | Phá hủy: Tần số 10 đến 55 Hz, biên độ kép 1,5 mm, mỗi hướng X, Y và Z, trong 2 giờ. | |||
| Khả năng chống va đập | Sức phá hủy: 500 m/s² 10 lần mỗi hướng X, Y và Z | |||
| Cấp bảo vệ | Tiêu chuẩn IEC 60529 IP67, tiêu chuẩn nội bộ: chống dầu | |||
| Phương thức kết nối | Các mẫu đã được đấu dây sẵn (Chiều dài cáp tiêu chuẩn: 2 m) | |||
| Khối lượng (bao gồm bao bì) | Khoảng 190 g | Khoảng 240 g | Khoảng 340 g | |
| Nguyên vật liệu | Vỏ cảm biến | Nhựa ABS chịu nhiệt | ||
| Bề mặt cảm biến | ||||
| Phụ kiện | Phiên bản E:
Giá đỡ, ốc vít Phillips (M4 × 25), sách hướng dẫn sử dụng. Phiên bản Y: Sách hướng dẫn sử dụng. |
Các mẫu E/F:
Giá đỡ, ốc vít Phillips (M4 × 30), sách hướng dẫn sử dụng. Các mẫu Y: Sách hướng dẫn sử dụng. |
Phiên bản E:
Giá đỡ, ốc vít Phillips (M5 × 40), sách hướng dẫn sử dụng. Phiên bản Y: Sách hướng dẫn sử dụng. |
|
Kích thước
Kích thước

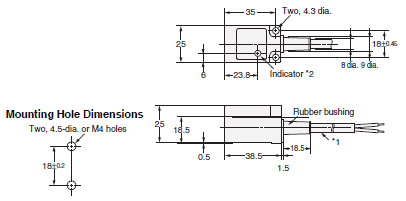

TL-N7MD[], TL-N5ME[]
*1. Model D: Cáp tròn bọc vinyl Ø6, 2 lõi dẫn
(Tiết diện lõi: 0.5 mm², đường kính cách điện: 1.9 mm), chiều dài tiêu chuẩn: 2 m
Model E: Cáp tròn bọc vinyl Ø6, 3 lõi dẫn
(Tiết diện lõi: 0.5 mm², đường kính cách điện: 1.9 mm), chiều dài tiêu chuẩn: 2 m
*2. Model D1: Đèn báo hoạt động (đỏ), đèn cài đặt (xanh lá)
Model D2: Đèn báo hoạt động (đỏ)
Model E: Đèn báo phát hiện (đỏ)

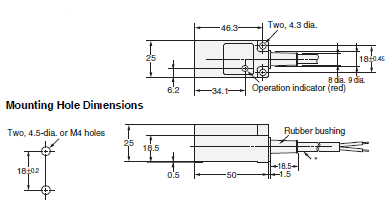

TL-N5MY[]
* Cáp tròn bọc vinyl Ø6, 2 lõi dẫn (Tiết diện lõi: 0.5 mm², đường kính cách điện: 1.9 mm), chiều dài tiêu chuẩn: 2 m

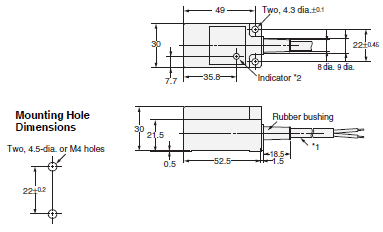

TL-N12MD[], TL-N10ME[], TL-N10MY[]
*1. Model D/Y: Cáp tròn bọc vinyl Ø6, 2 lõi dẫn
(Tiết diện lõi: 0.5 mm², đường kính cách điện: 1.9 mm), chiều dài tiêu chuẩn: 2 m
Model E/Y: Cáp tròn bọc vinyl Ø6, 3 lõi dẫn
(Tiết diện lõi: 0.5 mm², đường kính cách điện: 1.9 mm), chiều dài tiêu chuẩn: 2 m
*2. Model D1: Đèn báo hoạt động (đỏ) và đèn cài đặt (xanh lá)
Model D2: Đèn báo hoạt động (đỏ)
Model E/Y: Đèn báo phát hiện (đỏ)
Model Y: Đèn báo hoạt động (đỏ)

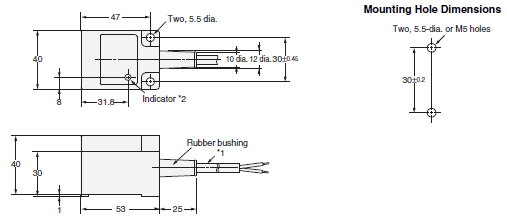

TL-N20MD[], TL-N20ME[], TL-N20MY[]
*1. Model D/Y: Cáp tròn bọc vinyl Ø6, 2 lõi dẫn
(Tiết diện lõi: 0.5 mm², đường kính cách điện: 1.9 mm), chiều dài tiêu chuẩn: 2 m
Model E: Cáp tròn bọc vinyl Ø6, 3 lõi dẫn
(Tiết diện lõi: 0.5 mm², đường kính cách điện: 1.9 mm), chiều dài tiêu chuẩn: 2 m
*2. Model D1: Đèn báo hoạt động (đỏ) và đèn cài đặt (xanh lá)
Model D2: Đèn báo hoạt động (đỏ)
Model E: Đèn báo phát hiện (đỏ)
Model Y: Đèn báo hoạt động (đỏ)
