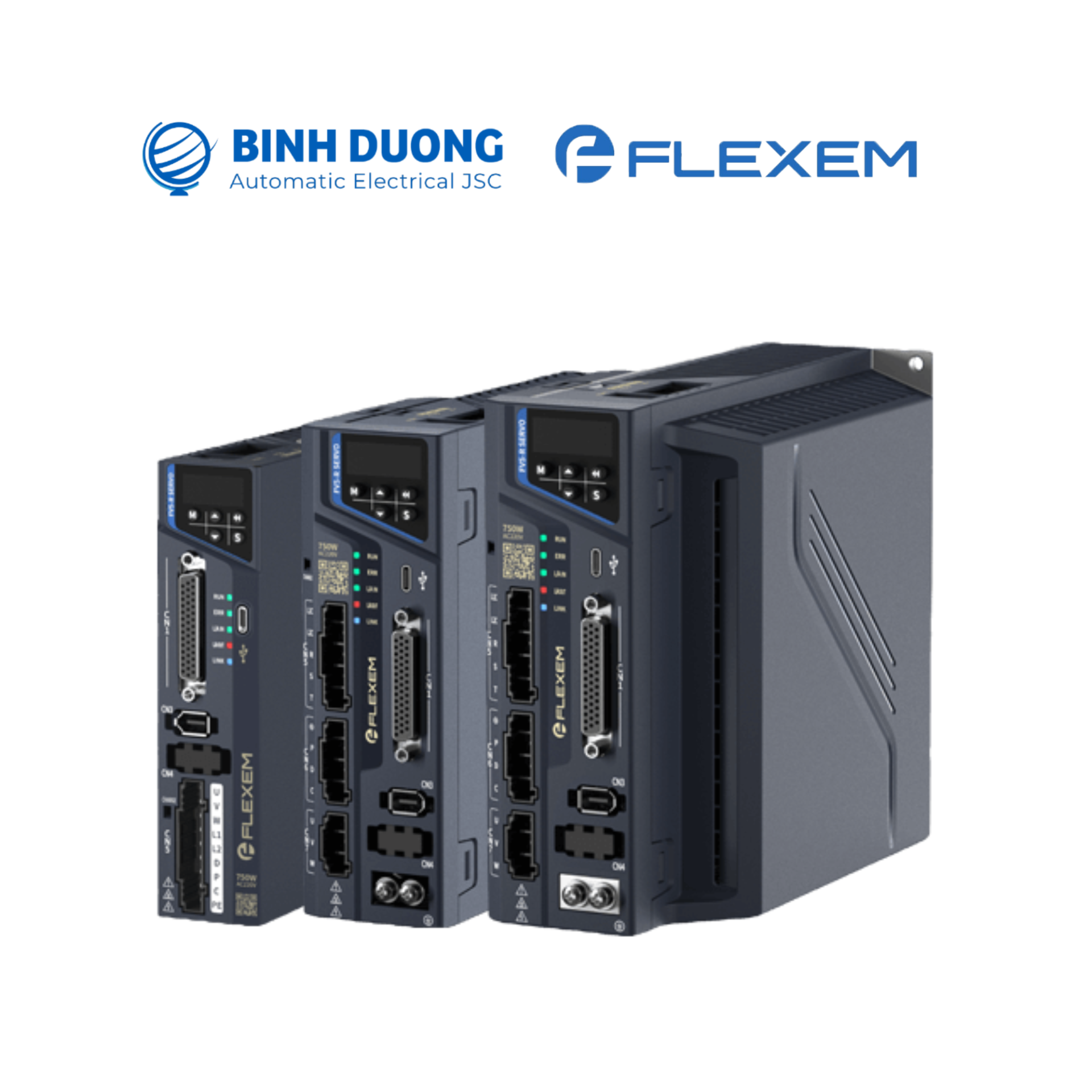

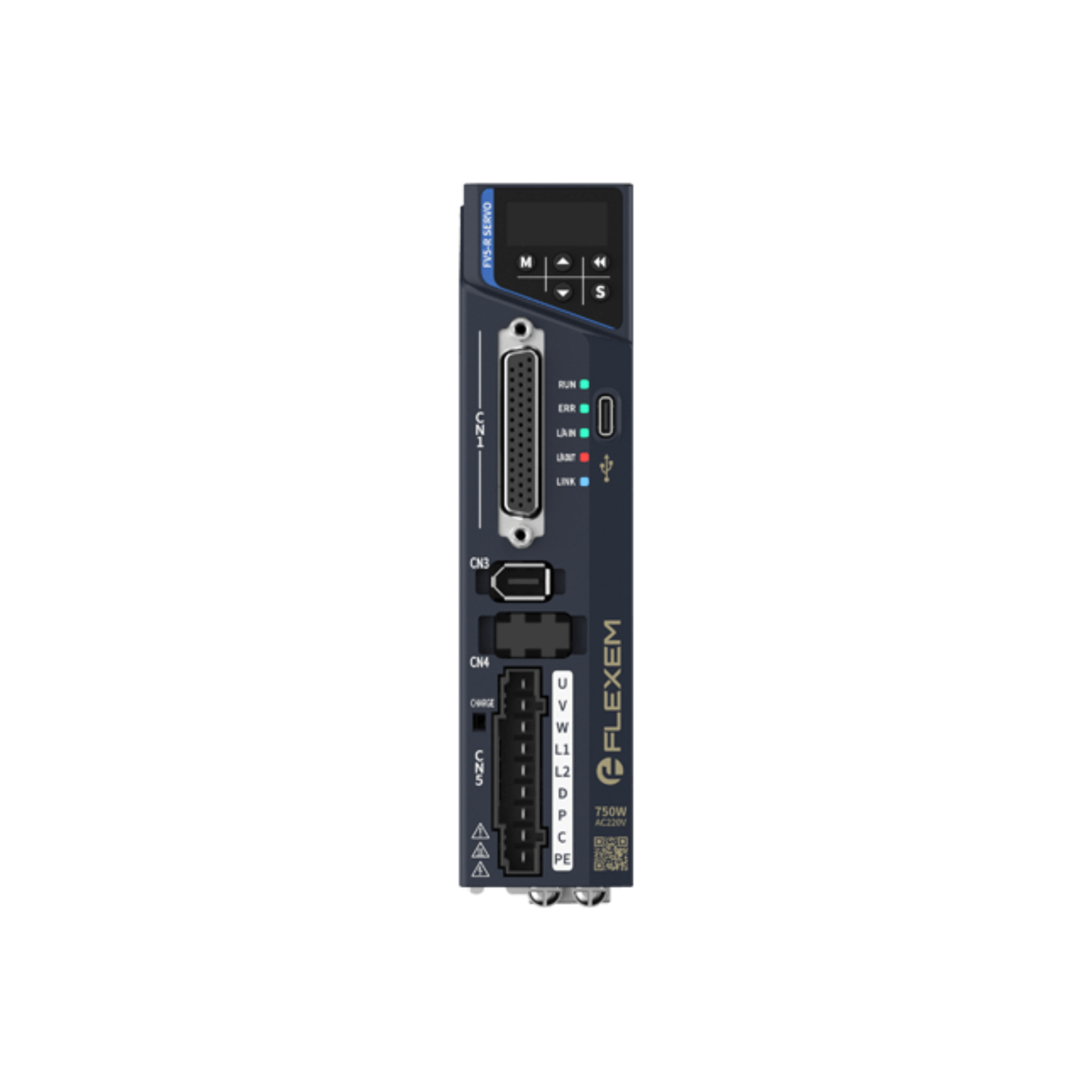

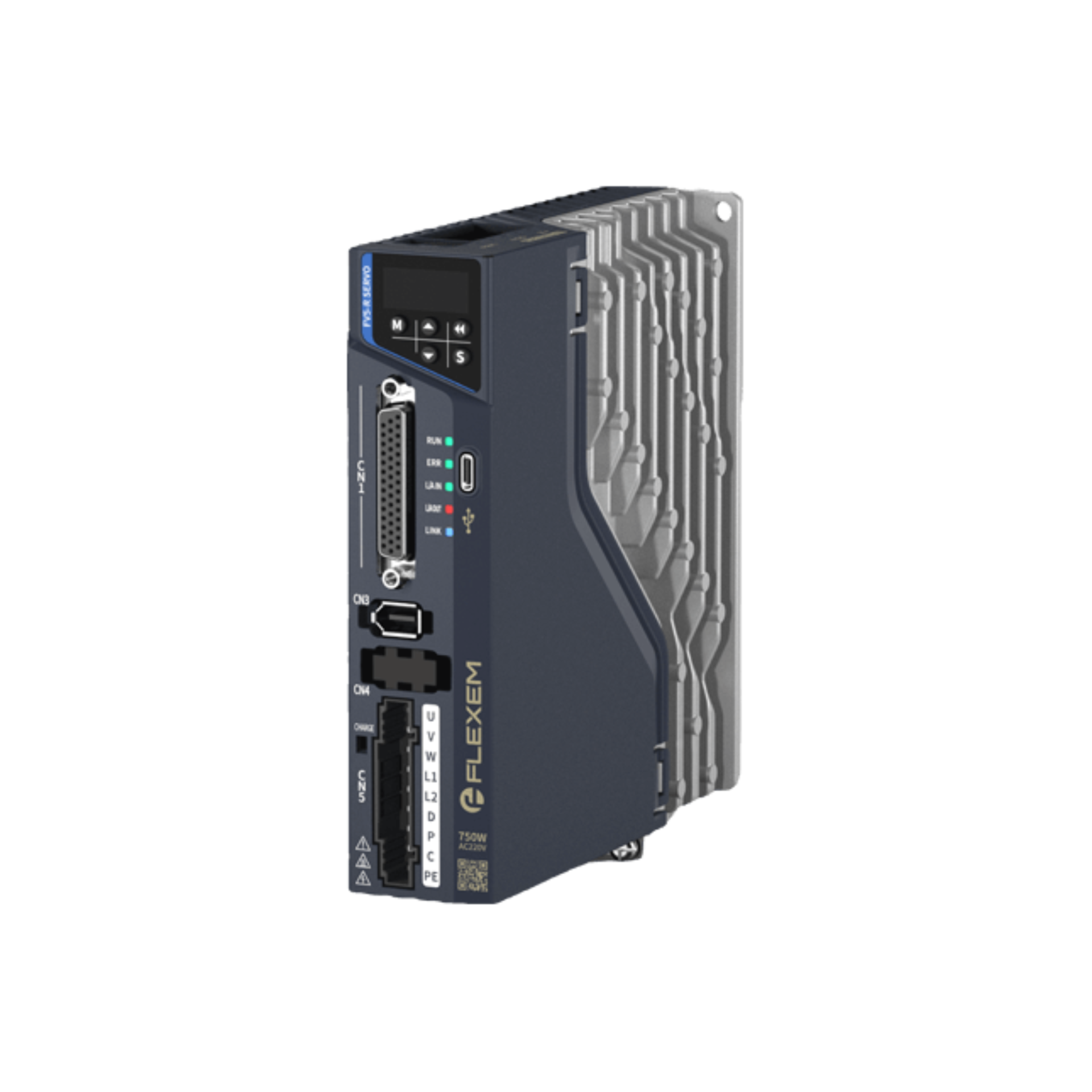

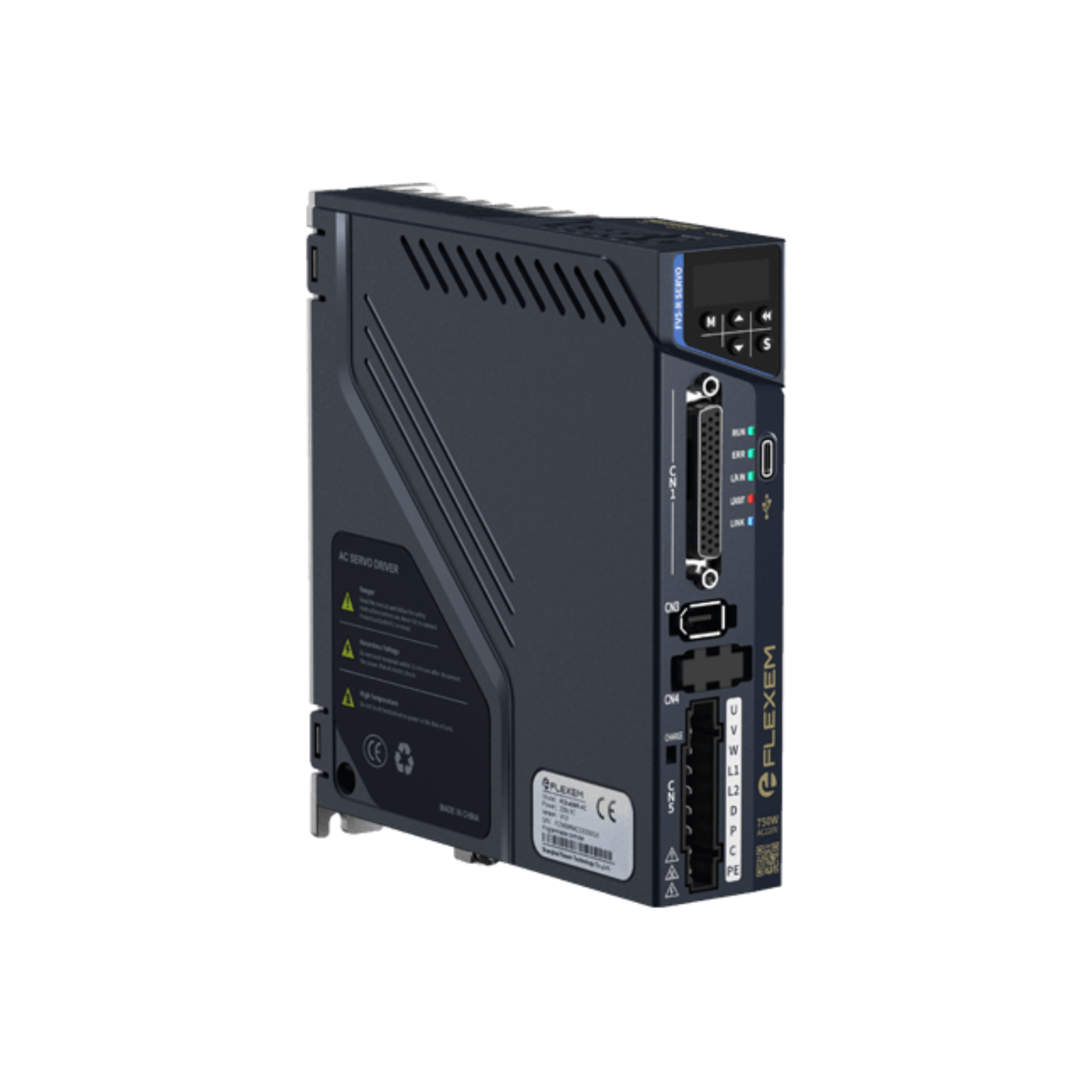

Servo FV5-R1
Brand
0₫
Servo quay tiêu chuẩn
- Truyền thông nối tiếp
- 17-bit
- 12-bit analog
- Điện áp nguồn vào: 1 pha 220V, 3 pha 220V, 3 pha 380V
- Chế độ điều khiển: Loại xung, bus EtherCAT
- Công suất định mức: 100 ~ 7500W
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá ngay!
- Tổng quan
- Thông số kỹ thuật từng mã
- Kích thước sản phẩm
- Lựa chọn động cơ Servo cho FV5-R1
- Reviews (1)
Tổng quan
Servo FV5-R1 Flexem là dòng servo quay tiêu chuẩn đến từ thương hiệu Flexem. Sản phẩm được thiết kế để đáp ứng nhu cầu điều khiển chính xác trong nhiều ứng dụng công nghiệp. Với độ phân giải 17-bit, servo FV5-R1 Flexem mang lại khả năng định vị chính xác cao. Servo hỗ trợ truyền thông nối tiếp và điều khiển analog 12-bit. Bên cạnh đó, sản phẩm còn có các chế độ điều khiển đa dạng bao gồm loại xung và bus EtherCAT.
Mô tả chung Servo FV5-R1 Flexem
Cách đọc mã Servo FV5-R1 Flexem
Bảng mã Servo FV5-R1 Flexem
Bảng mã Servo FV5-R1 Flexem| Mã servo | Mô tả |
| FV5-R1-PA1R1 | Servo drive xung đa năng 100W |
| FV5-R1-PA1R6 | Servo drive xung đa năng 200W |
| FV5-R1-PA2R8 | Servo drive xung đa năng 400W |
| FV5-R1-PA5R5 | Servo drive xung đa năng 750W |
| FV5-R1-PA6R0 | Servo drive xung đa năng 1000W |
| FV5-R1-PC7R6 | Servo drive xung đa năng 1000W |
| FV5-R1-PC012 | Servo drive xung đa năng 1500W |
| FV5-R1-PT3R5 | Servo drive xung đa năng 1000W |
| FV5-R1-PT5R4 | Servo drive xung đa năng 1500W |
| FV5-R1-PT8R4 | Servo drive xung đa năng 2000W |
| FV5-R1-PT012 | Servo drive xung đa năng 3000W |
| FV5-R1-PT017 | Servo drive xung đa năng 4400W |
| FV5-R1-PT021 | Servo drive xung đa năng 5500W |
| FV5-R1-PT026 | Servo drive xung đa năng 7500W |
| FV5-R1-NA1R1 | Servo drive bus EtherCAT 100W đa năng |
| FV5-R1-NA1R6 | Servo drive bus EtherCAT 200W đa năng |
| FV5-R1-NA2R8 | Servo drive bus EtherCAT 400W đa năng |
| FV5-R1-NA5R5 | Servo drive bus EtherCAT 750W đa năng |
| FV5-R1-NA6R0 | Servo drive bus EtherCAT 1000W đa năng |
| FV5-R1-NC7R6 | Servo drive bus EtherCAT 1000W đa năng |
| FV5-R1-NC012 | Servo drive bus EtherCAT 1500W đa năng |
| FV5-R1-NT3R5 | Servo drive bus EtherCAT 1000W đa năng |
| FV5-R1-NT5R4 | Servo drive bus EtherCAT 1500W đa năng |
| FV5-R1-NT8R4 | Servo drive bus EtherCAT 2000W đa năng |
| FV5-R1-NT012 | Servo drive bus EtherCAT 3000W đa năng |
| FV5-R1-NT017 | Servo drive bus EtherCAT 4400W đa năng |
| EAS-R1-NT021 | Servo drive bus EtherCAT 5500W đa năng |
| FV5-R1-NT026 | Servo drive bus EtherCAT 7500W đa năng |
Lưu ý: Servo FV5-R1-***** Flexem hỗ trợ các động cơ có độ phân giải encoder lên đến 17 bit.
Thông số kỹ thuật chung của Servo FV5-R1 Flexem
| Thông số | FV5-R1-*△△△△-*** |
| Điện áp đầu vào | A: 1 pha 200-240VAC, -10~10%, 50/60Hz
C: 3 pha 200-240VAC, -10~10%, 50/60Hz T: 3 pha 380-480VAC, -10~10%, 50/60Hz |
| Dòng điện đầu ra liên tục | 1.1 ~ 26.0A |
| Dòng điện đầu ra tối đa | 3.9 ~ 65.0A |
| Công suất định mức | 100 ~ 7500W |
| Chế độ điều khiển | P: Kiểu xung
N: Kiểu bus EtherCAT |
| Giao thức Encoder | Giao thức giao tiếp nối tiếp (17Bit) |
| Tần số đầu ra Encoder | Có sẵn |
| Đầu ra xung pha Z Encoder OC | Có sẵn |
| Độ phân giải đầu vào Analog | 12-bit |
| Phương thức giao tiếp | P-xung: Giao tiếp RSS485 và giao tiếp USB
N-line: Giao tiếp USB |
| Tín hiệu DI/DO | P-xung: 8DI/ 5DO
N-line: 5DI/4DO |
| Đầu vào xung tốc độ cao | Kiểu P-xung hỗ trợ |
| Bảo vệ nhiệt động cơ | NA |
| Nguồn điện DC 24V | Có sẵn |
| Kích thước lắp đặt | Kích thước-A ~ Kích thước-E |
| Phương pháp lắp đặt | Lắp đế tiêu chuẩn |
| Nhiệt độ hoạt động | 0~50°C |
| Nhiệt độ bảo quản | 20~85°C |
| Độ ẩm môi trường | Tối đa 95% độ ẩm tương đối (không đóng băng hoặc ngưng tụ) |
| Độ ẩm bảo quản | Tối đa 95% độ ẩm tương đối (không đóng băng hoặc ngưng tụ) |
| Độ bền chống rung | 4.9 m/s² |
| Độ bền va đập | 19.6 m/s² |
| Mức độ bảo vệ | IP20 |
| Mức độ ô nhiễm | 2. Không có khí ăn mòn hoặc dễ cháy; Không bị bắn nước, dầu hoặc thuốc thử hóa học; Không có bụi, muối hoặc bột kim loại |
| Độ cao | Dưới 1000m |
| Khác | Không áp dụng bộ điều khiển servo cho các tình huống như nhiễu tĩnh điện trường, trường điện từ/từ trường mạnh và trường bức xạ. |
Đại lý cung cấp Servo FV5-R1 Flexem
Bình Dương AEC cung cấp mã sản phẩm Servo FV5-R1. Là đại lý phân phối chính hãng các sản phẩm Flexem tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua Weintek tại đây. Liên hệ báo giá ngay qua Zalo OA hôm nay.
Thông số kỹ thuật từng mã
Thông số kỹ thuật từng mã
| FV5-R1-*△△△△-*** | A1R1 | A1R6 | A2R8 | A5R5 | A6R0 | C7R6 | C012 |
| Công suất định mức (W) | 100 | 200 | 400 | 750 | 1000 | 1000 | 1500 |
| Thông số điện áp đầu vào | 1 pha 200-240VAC, -10~10%, 50/60Hz | 3 pha 200-240VAC, -10~10%, 50/60Hz | |||||
| Dòng điện đầu ra liên tục (A) | 1.1 | 1.6 | 2.8 | 5.5 | 6.0 | 7.6 | 12.0 |
| Dòng điện đầu ra tối đa (A) | 3.9 | 5.9 | 10.1 | 16.9 | 18.0 | 23.0 | 28.0 |
| Chức năng phanh | Điện trở hãm gắn ngoài | Điện trở hãm tích hợp sẵn | |||||
| Điện trở của điện trở phanh tích hợp (Ω) | – | – | – | – | 50 | 25 | 25 |
| Công suất của điện trở phanh tích hợp (W) | – | – | – | – | 50 | 80 | 80 |
| Điện trở tối thiểu của điện trở phanh ngoài (Ω) | 40 | 40 | 40 | 40 | 40 | 20 | 15 |
| Kích thước lắp đặt | SIZE-A | SIZE-A | SIZE-A | SIZE-B | SIZE-B | SIZE-C | SIZE-D |
Lưu ý: Các mẫu FV5-R1-NA5R5 và FV5-R1-NA6R0 không được trang bị điện trở phanh tích hợp sẵn.
| FV5-R1-*△△△△-*** | T3R5 | T5R4 | T8R4 | T012 | T017 | T021 | T026 |
| Công suất định mức (W) | 1000 | 1500 | 2000 | 3000 | 4400 | 5500 | 7500 |
| Thông số điện áp đầu vào | 3 pha 380-480VAC, -10~10%, 50/60Hz | ||||||
| Dòng điện đầu ra liên tục (A) | 3.5 | 5.4 | 8.4 | 12 | 17.0 | 21.0 | 126.0 |
| Dòng điện đầu ra tối đa (A) | 11.0 | 14.0 | 20.0 | 30 | 42.5 | 52.5 | 65.0 |
| Chức năng phanh | Điện trở hãm tích hợp sẵn | ||||||
| Điện trở của điện trở phanh tích hợp (Ω) | 100 | 100 | 50 | 50 | 35 | 35 | 35 |
| Công suất của điện trở phanh tích hợp (W) | 80 | 80 | 80 | 80 | 100 | 100 | 100 |
| Điện trở tối thiểu của điện trở phanh ngoài (Ω) | 80 | 60 | 45 | 40 | 35 | 25 | |
| Kích thước lắp đặt | SIZE-C | SIZE-C | SIZE-D | SIZE-D | SIZE-E | SIZE-E | SIZE-E |
Kích thước sản phẩm
Kích thước sản phẩm
- Kích thước A
- Kích thước B
- Kích thước C
- Kích thước D
- Kích thước E
Lựa chọn động cơ Servo cho FV5-R1
Lựa chọn động cơ Servo cho FV5-R1
Để lựa chọn sản phẩm phù hợp, bạn có thể tham khảo bảng lựa chọn Servo Motor và Servo FV5-R1 sau đây:
| Mặt bích | Công suất (W) | Động cơ Servo | Servo Drive |
| 40 | 50 | EAM-WH-A530A-□3▲ | FV5-R1-*A1R1 |
| 100 | EAM-WH-0130A-□3▲ | FV5-R1-*A1R1 | |
| 60 | 200 | EAM-WH-0230A-□3▲ | FV5-R1-*A1R6 |
| 400 | EAM-WH-0430A-□3▲ | FV5-R1-*A2R8 | |
| 80 | 750 | EAM-WH-0830A-□3▲ | FV5-R1-*A5R5 |
| 1000 | EAM-WH-1030A-□3▲ | FV5-R1-*A6R0 | |
| 110 | 1200 | EAM-WG-1230A-□3▲ | FV5-R1-*C7R6 |
| 1500 | EAM-WH-1530A-□3▲ | FV5-R1-*C012 | |
| 1800 | EAM-WH-1830A-□3▲ | FV5-R1-*C012 | |
| 130 | 850 | EAM-WG-0915A-□3▲ | FV5-R1-*C7R6 |
| 1300 | EAM-WG-1315A-□3▲ | FV5-R1-*C012 | |
| 1800 | EAM-WG-1815A-□3▲ | FV5-R1-*C012 | |
| 850 | EAM-WG-0915T-□3▲ | FV5-R1-*T5R4 | |
| 1300 | EAM-WG-1315T-□3▲ | FV5-R1-*T5R4 | |
| 1800 | EAM-WG-1815T-□3▲ | FV5-R1-*T8R4 | |
| 3000 | EAM-WG-3030T-□3▲ | FV5-R1-*T012 | |
| 180 | 2900 | EAM-WG-2915T-□3▲ | FV5-R1-*T012 |
| 4400 | EAM-WG-4415T-□3▲ | FV5-R1-*T017 | |
| 5500 | EAM-WG-5515T-□3▲ | FV5-R1-*T021 | |
| 7500 | EAM-WG-7515T-□3▲ | FV5-R1-*T026 |
