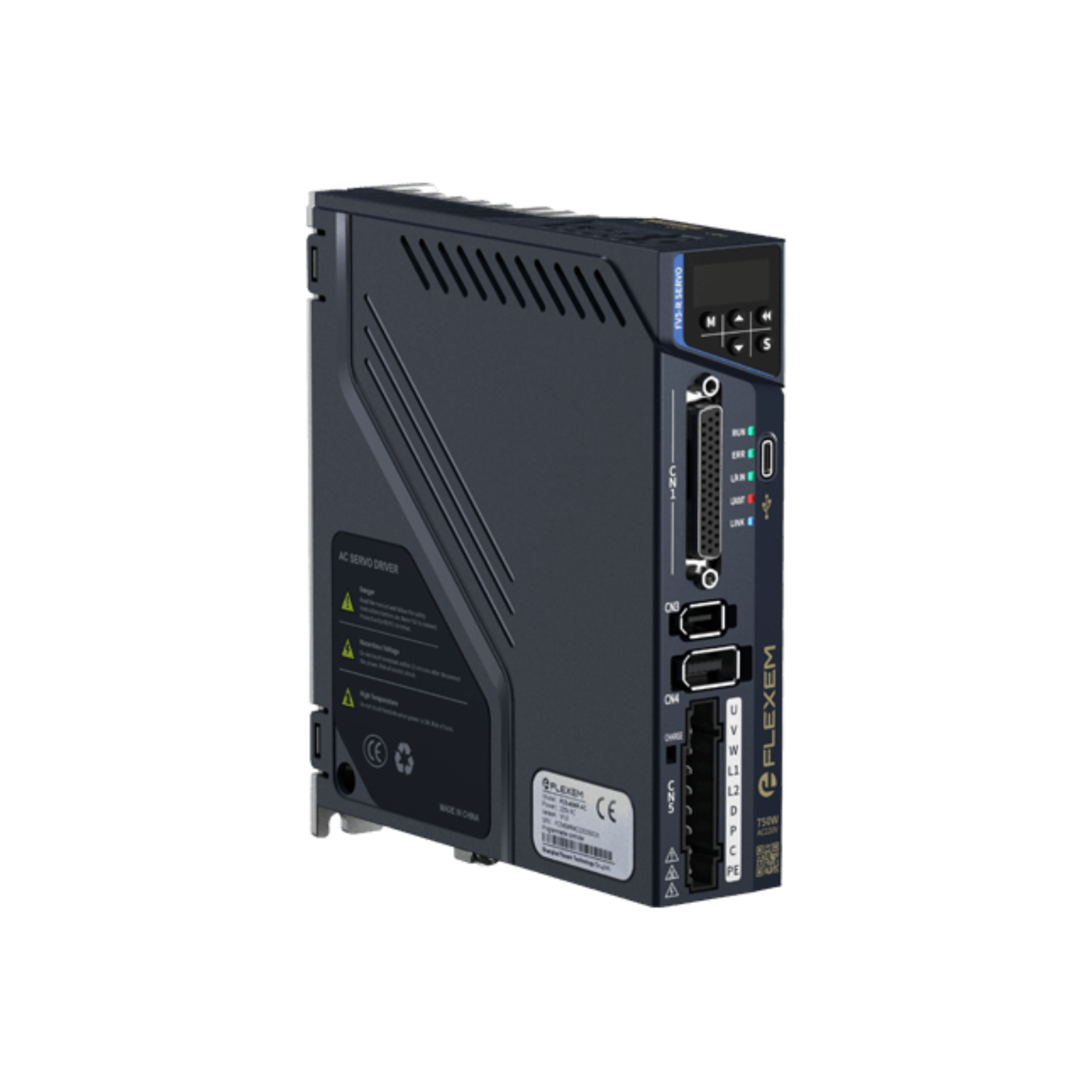

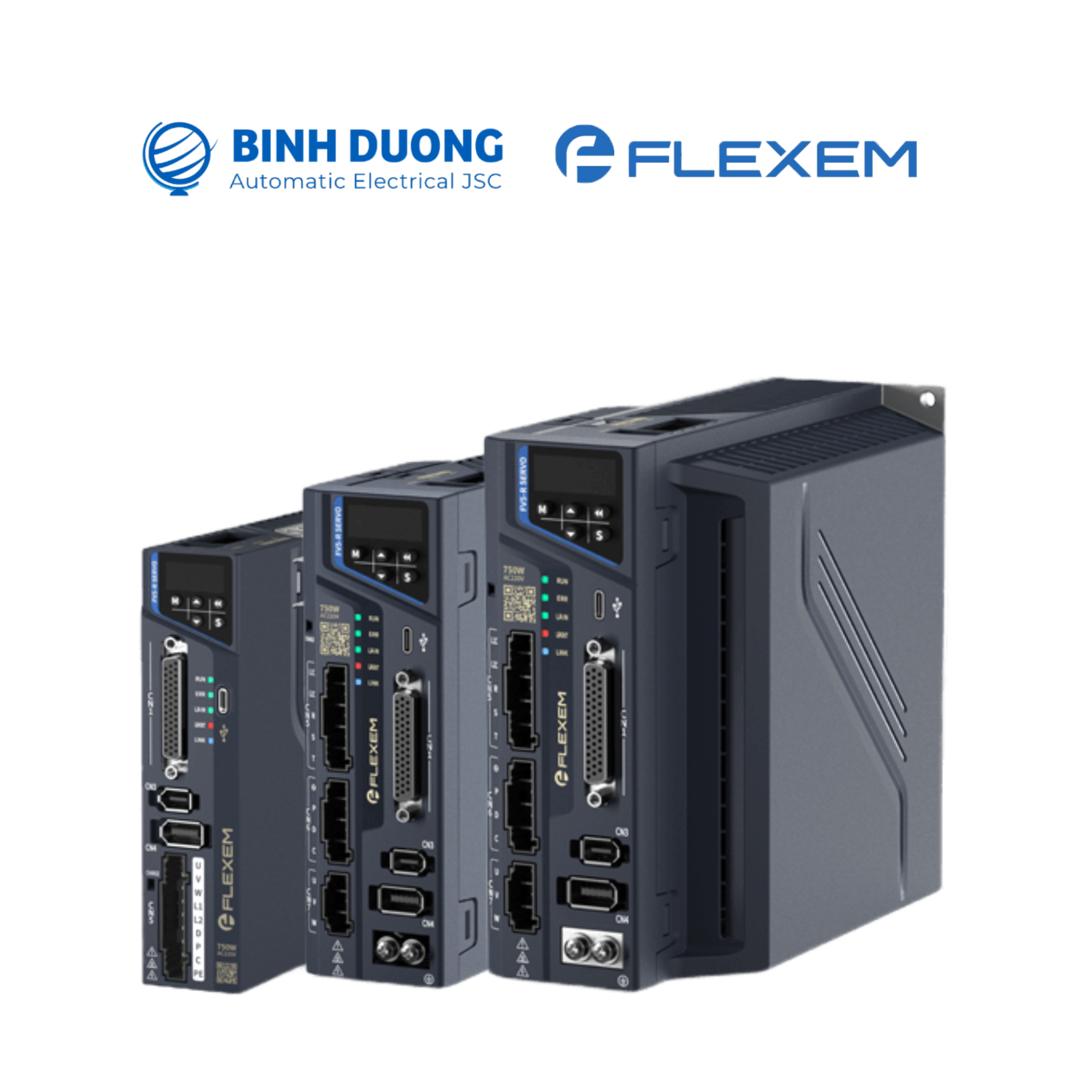

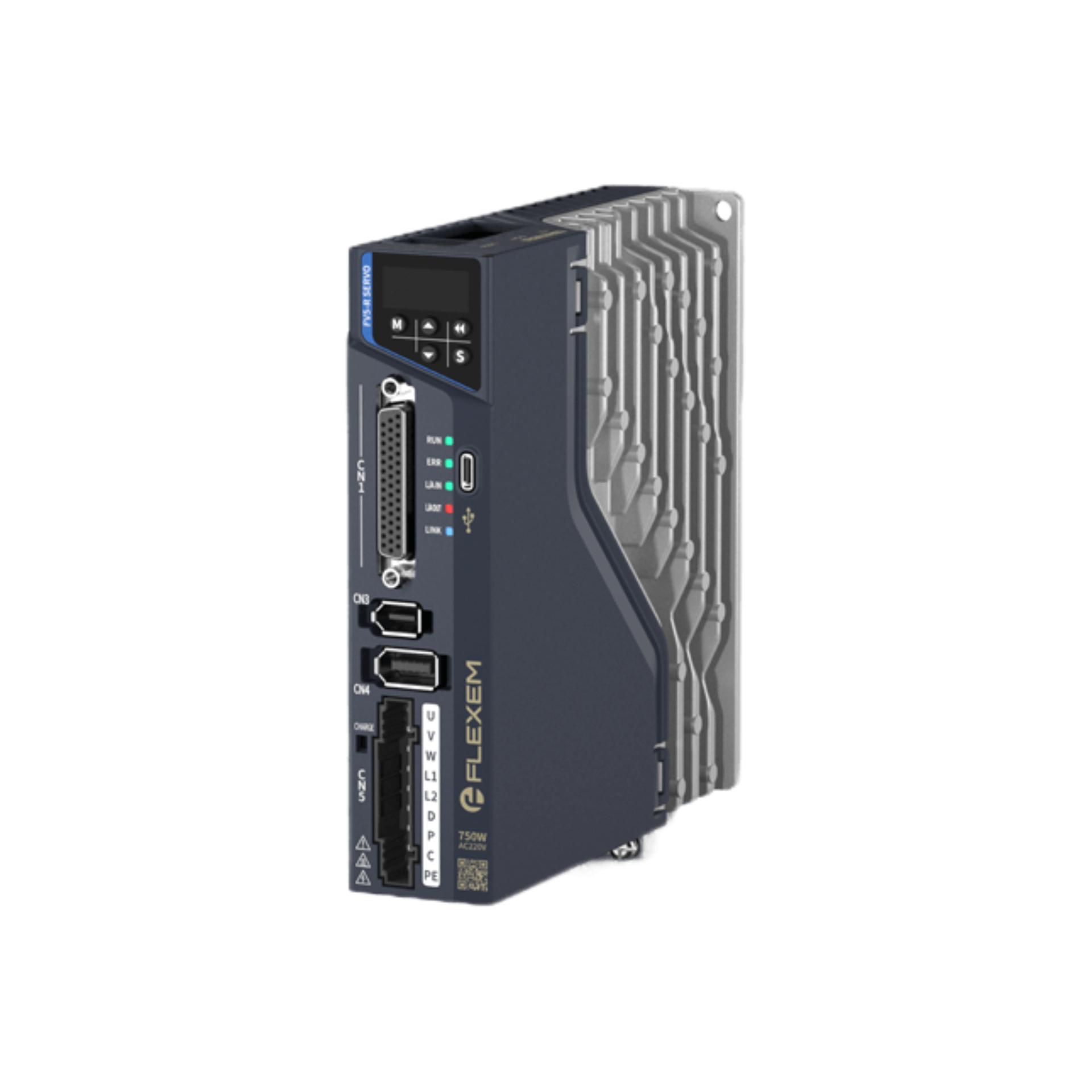

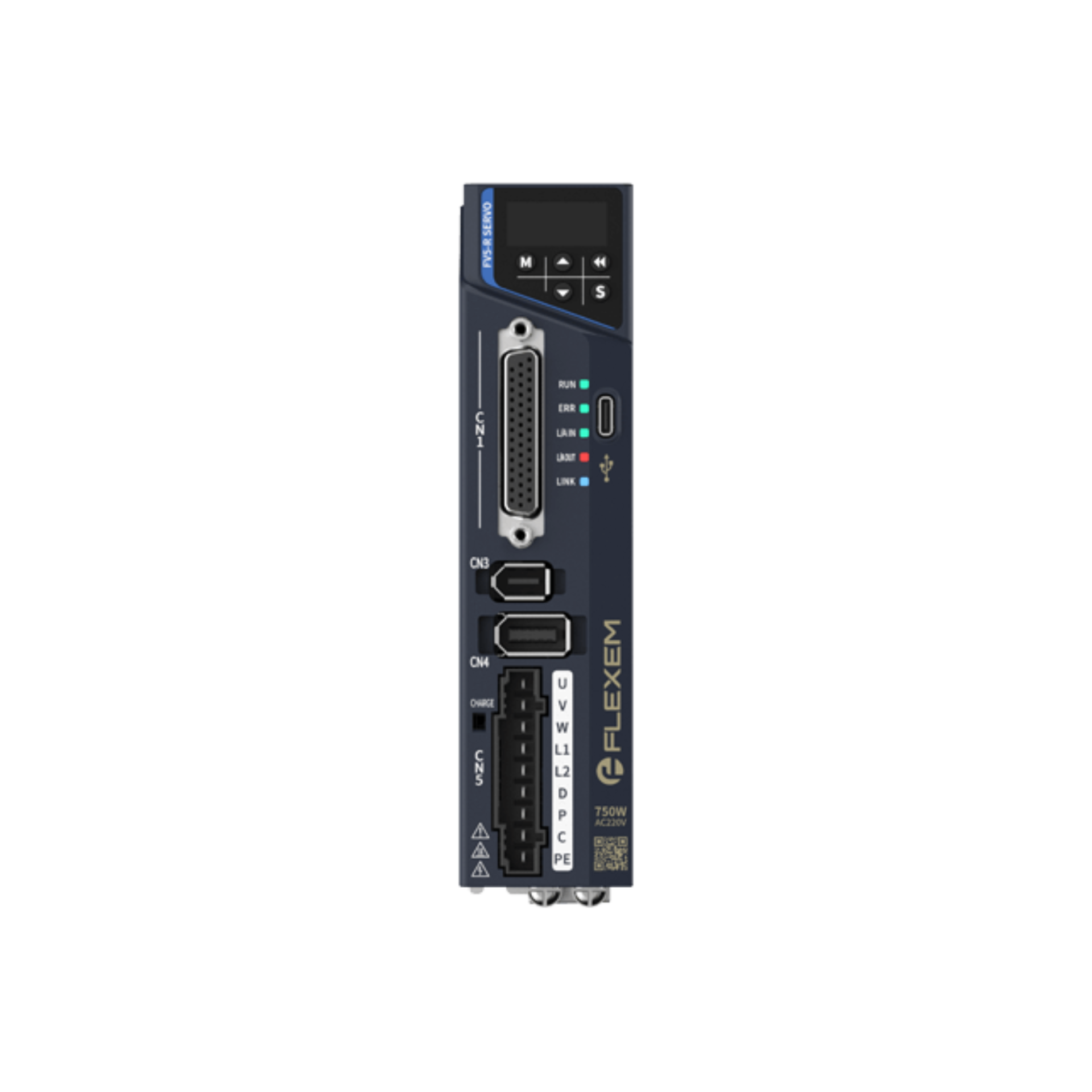

Servo FV5-R3
Brand
0₫
Servo quay nâng cao
- Truyền thông nối tiếp
- 17-bit & 23-bit
- ABZ encoder
- 12-bit analog
- Điện áp nguồn vào: 1 pha 220V, 3 pha 220V, 3 pha 380V
- Chế độ điều khiển: Loại xung, bus EtherCAT
- Công suất định mức: 100 ~ 7500W
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá ngay!
- Tổng quan
- Thông số kỹ thuật từng mã
- Kích thước sản phẩm
- Lựa chọn động cơ Servo cho FV5-R3
- Reviews (1)
Tổng quan
Servo FV5-R3 Flexem là dòng servo quay nâng cao đến từ thương hiệu Flexem. Đây là một giải pháp điều khiển chuyển động hiện đại, đáp ứng nhu cầu đa dạng trong các ứng dụng công nghiệp. Với khả năng truyền thông nối tiếp mạnh mã, bộ mã hóa ABZ độ phân giải cao (17-bit và 23-bit) và tùy chọn analog 12-bit, FV5-R3 mang lại độ chính xác cao và khả năng kiểm soát vượt trội. Sản phẩm hỗ trợ nhiều chế độ điều khiển linh hoạt, bao gồm điều khiển bằng xung và bus EtherCAT tốc độ cao.
Mô tả chung Servo FV5-R3 Flexem

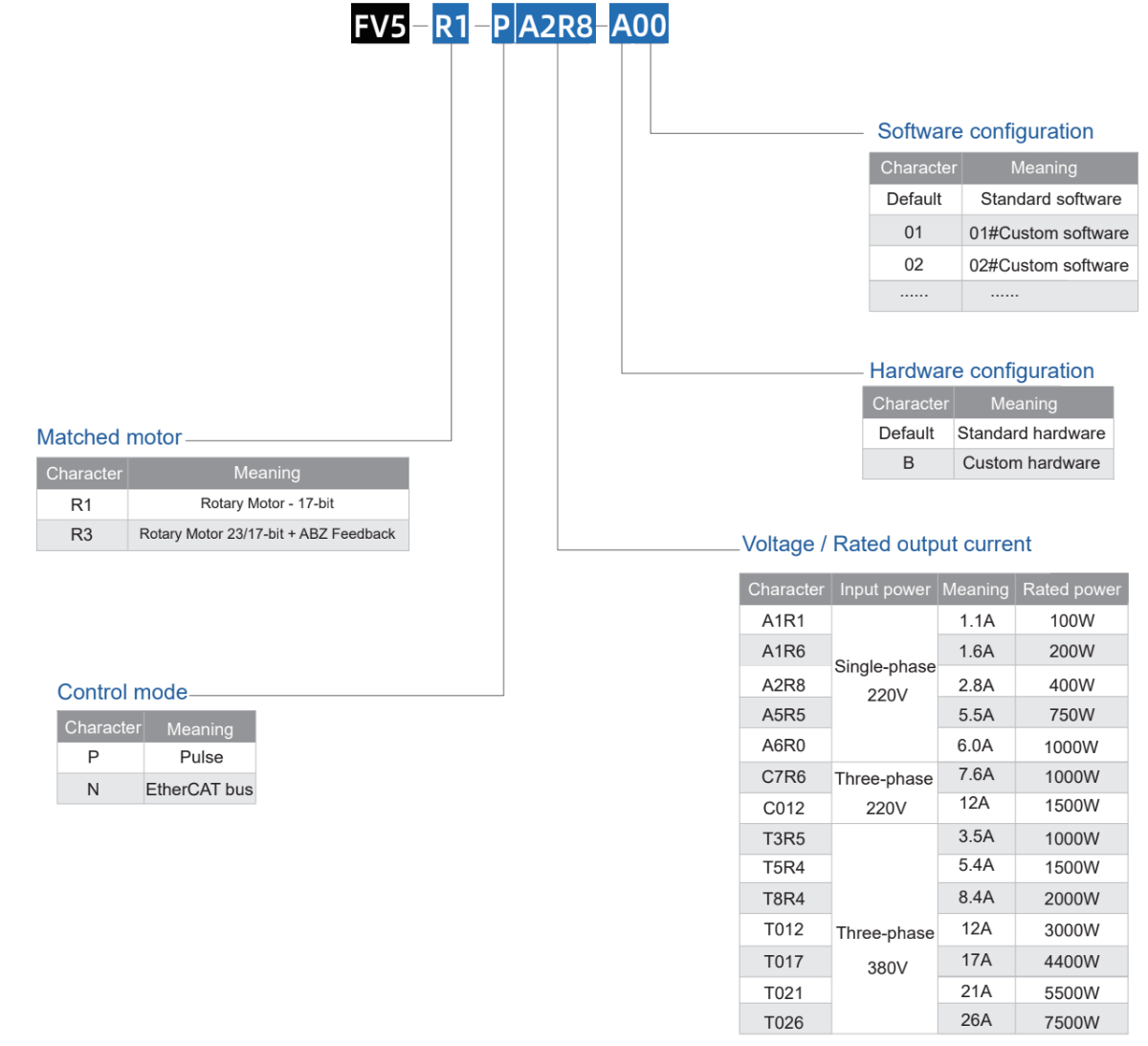

Cách đọc mã Servo FV5-R3 Flexem
Bảng mã Servo FV5-R3 Flexem
| Mã servo | Mô tả |
| FV5-R3-PA1R1 | Servo drive xung hiệu suất cao 100W |
| FV5-R3-PA1R6 | Servo drive xung hiệu suất cao 200W |
| FV5-R3-PA2R8 | Servo drive xung hiệu suất cao 400W |
| FV5-R3-PA5R5 | Servo drive xung hiệu suất cao 750W |
| FV5-R3-PA6R0 | Servo drive xung hiệu suất cao 1000W |
| FV5-R3-PC7R6 | Servo drive xung hiệu suất cao 1000W |
| FV5-R3-PC012 | Servo drive xung hiệu suất cao 1500W |
| FV5-R3-PT3R5 | Servo drive xung hiệu suất cao 1000W |
| FV5-R3-PT5R4 | Servo drive xung hiệu suất cao 1500W |
| FV5-R3-PT8R4 | Servo drive xung hiệu suất cao 2000W |
| FV5-R3-PT012 | Servo drive xung hiệu suất cao 3000W |
| FV5-R3-PT017 | Servo drive xung hiệu suất cao 4400W |
| FV5-R3-PT021 | Servo drive xung hiệu suất cao 5500W |
| FV5-R3-PT026 | Servo drive xung hiệu suất cao 7500W |
| FV5-R3-NA1R1 | Servo drive bus EtherCAT 100W hiệu suất cao |
| FV5-R3-NA1R6 | Servo drive bus EtherCAT 200W hiệu suất cao |
| FV5-R3-NA2R8 | Servo drive bus EtherCAT 400W hiệu suất cao |
| FV5-R3-NA5R5 | Servo drive bus EtherCAT 750W hiệu suất cao |
| FV5-R3-NA6R0 | Servo drive bus EtherCAT 1000W hiệu suất cao |
| FV5-R3-NC7R6 | Servo drive bus EtherCAT 1000W hiệu suất cao |
| FV5-R3-NC012 | Servo drive bus EtherCAT 1500W hiệu suất cao |
| FV5-R3-NT3R5 | Servo drive bus EtherCAT 1000W hiệu suất cao |
| FV5-R3-NT5R4 | Servo drive bus EtherCAT 1500W hiệu suất cao |
| FV5-R3-NT8R4 | Servo drive bus EtherCAT 2000W hiệu suất cao |
| FV5-R3-NT012 | Servo drive bus EtherCAT 3000W hiệu suất cao |
| FV5-R3-NT017 | Servo drive bus EtherCAT 4400W hiệu suất cao |
| FV5-R3-NT021 | Servo drive bus EtherCAT 5500W hiệu suất cao |
| FV5-R3-NT026 | Servo drive bus EtherCAT 7500W hiệu suất cao |
Lưu ý: Module FV5-R3-***** tương thích với các động cơ sử dụng encoder quang 23 bit hoặc encoder từ 17 bit, đồng thời hỗ trợ tín hiệu phản hồi vị trí ABZ.
Thông số kỹ thuật chung của Servo FV5-R3 Flexem
| Thông số | FV5-R3-*△△△△-*** |
| Điện áp đầu vào | A: 1 pha 200-240VAC, -10~10%, 50/60Hz
C: 3 pha 200-240VAC, -10~10%, 50/60Hz T: 3 pha 380-480VAC, -10~10%, 50/60Hz |
| Dòng điện đầu ra liên tục | 1.1 ~ 26.0A |
| Dòng điện đầu ra tối đa | 3.9 ~ 65.0A |
| Công suất định mức | 100 ~ 7500W |
| Chế độ điều khiển | P: Kiểu xung
N: Kiểu bus EtherCAT |
| Giao thức Encoder | Giao thức giao tiếp nối tiếp (23Bit/17Bit) |
| Tần số đầu ra Encoder | Có sẵn |
| Đầu ra xung pha Z Encoder OC | Có sẵn |
| Độ phân giải đầu vào Analog | 12-bit |
| Phương thức giao tiếp | P-xung: Giao tiếp RSS485 và giao tiếp USB
N-line: Giao tiếp USB |
| Tín hiệu DI/DO | P-xung: 8DI/ 5DO
N-line: 5DI/4DO |
| Đầu vào xung tốc độ cao | Kiểu P-xung hỗ trợ |
| Bảo vệ nhiệt động cơ | Có sẵn |
| Nguồn điện DC 24V | Có sẵn |
| Kích thước lắp đặt | Kích thước-A ~ Kích thước-E |
| Phương pháp lắp đặt | Lắp đế tiêu chuẩn |
| Nhiệt độ hoạt động | 0~50°C |
| Nhiệt độ bảo quản | 20~85°C |
| Độ ẩm môi trường | Tối đa 95% độ ẩm tương đối (không đóng băng hoặc ngưng tụ) |
| Độ ẩm bảo quản | Tối đa 95% độ ẩm tương đối (không đóng băng hoặc ngưng tụ) |
| Độ bền chống rung | 4.9 m/s² |
| Độ bền va đập | 19.6 m/s² |
| Mức độ bảo vệ | IP20 |
| Mức độ ô nhiễm | 2. Không có khí ăn mòn hoặc dễ cháy; Không bị bắn nước, dầu hoặc thuốc thử hóa học; Không có bụi, muối hoặc bột kim loại |
| Độ cao | Dưới 1000m |
| Khác | Không áp dụng bộ điều khiển servo cho các tình huống như nhiễu tĩnh điện trường, trường điện từ/từ trường mạnh và trường bức xạ. |
Đại lý cung cấp Servo FV5-R3 Flexem
Bình Dương AEC cung cấp mã sản phẩm Servo FV5-R3. Là đại lý phân phối chính hãng các sản phẩm Flexem tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua Weintek tại đây. Liên hệ báo giá ngay qua Zalo OA hôm nay.
Thông số kỹ thuật từng mã
Thông số kỹ thuật từng mã
| FV5-R3-*△△△△-*** | A1R1 | A1R6 | A2R8 | A5R5 | A6R0 | C7R6 | C012 |
| Công suất định mức (W) | 100 | 200 | 400 | 750 | 1000 | 1000 | 1500 |
| Thông số điện áp đầu vào | 1 pha 200-240VAC, -10~10%, 50/60Hz | 3 pha 200-240VAC, -10~10%, 50/60Hz | |||||
| Dòng điện đầu ra liên tục (A) | 1.1 | 1.6 | 2.8 | 5.5 | 6.0 | 7.6 | 12.0 |
| Dòng điện đầu ra tối đa (A) | 3.9 | 5.9 | 10.1 | 16.9 | 18.0 | 23.0 | 28.0 |
| Chức năng phanh | Điện trở hãm gắn ngoài | Điện trở hãm tích hợp sẵn | |||||
| Điện trở của điện trở phanh tích hợp (Ω) | – | – | – | – | 50 | 25 | 25 |
| Công suất của điện trở phanh tích hợp (W) | – | – | – | – | 50 | 80 | 80 |
| Điện trở tối thiểu của điện trở phanh ngoài (Ω) | 40 | 40 | 40 | 40 | 40 | 20 | 15 |
| Kích thước lắp đặt | SIZE-A | SIZE-A | SIZE-A | SIZE-B | SIZE-B | SIZE-C | SIZE-D |
| FV5-R3-*△△△△-*** | T3R5 | T5R4 | T8R4 | T012 | T017 | T021 | T026 |
| Công suất định mức (W) | 1000 | 1500 | 2000 | 3000 | 4400 | 5500 | 7500 |
| Thông số điện áp đầu vào | 3 pha 380-480VAC, -10~10%, 50/60Hz | ||||||
| Dòng điện đầu ra liên tục (A) | 3.5 | 5.4 | 8.4 | 12 | 17.0 | 21.0 | 126.0 |
| Dòng điện đầu ra tối đa (A) | 11.0 | 14.0 | 20.0 | 30 | 42.5 | 52.5 | 65.0 |
| Chức năng phanh | Điện trở hãm tích hợp sẵn | ||||||
| Điện trở của điện trở phanh tích hợp (Ω) | 100 | 100 | 50 | 50 | 35 | 35 | 35 |
| Công suất của điện trở phanh tích hợp (W) | 80 | 80 | 80 | 80 | 100 | 100 | 100 |
| Điện trở tối thiểu của điện trở phanh ngoài (Ω) | 80 | 60 | 45 | 40 | 35 | 25 | |
| Kích thước lắp đặt | SIZE-C | SIZE-C | SIZE-D | SIZE-D | SIZE-E | SIZE-E | SIZE-E |
Kích thước sản phẩm
Kích thước sản phẩm

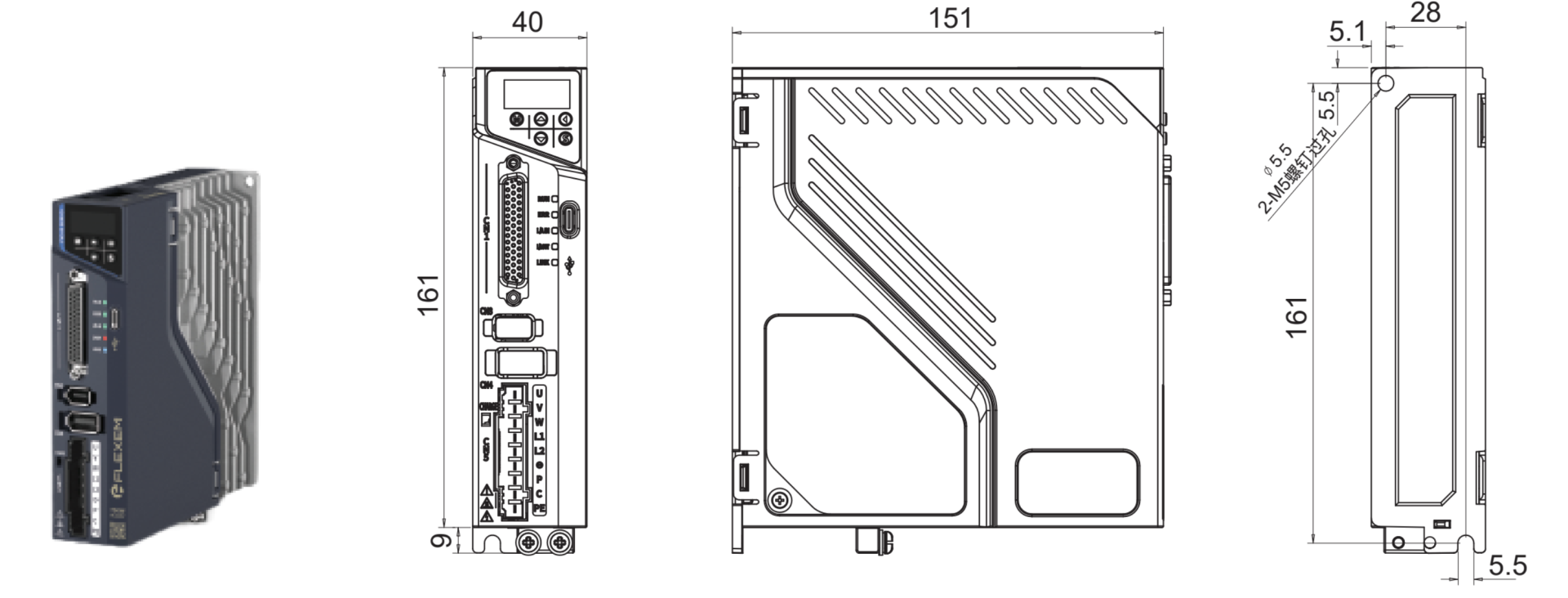

- Kích thước A

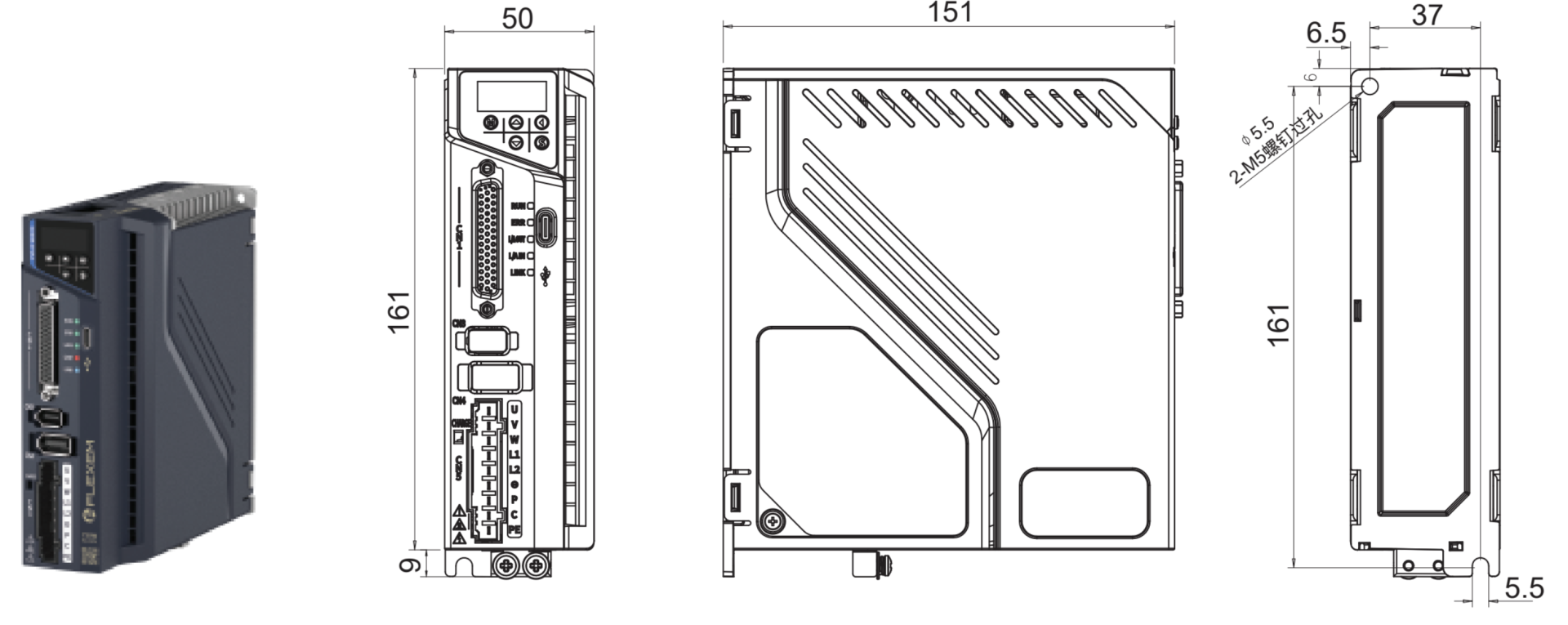

- Kích thước B

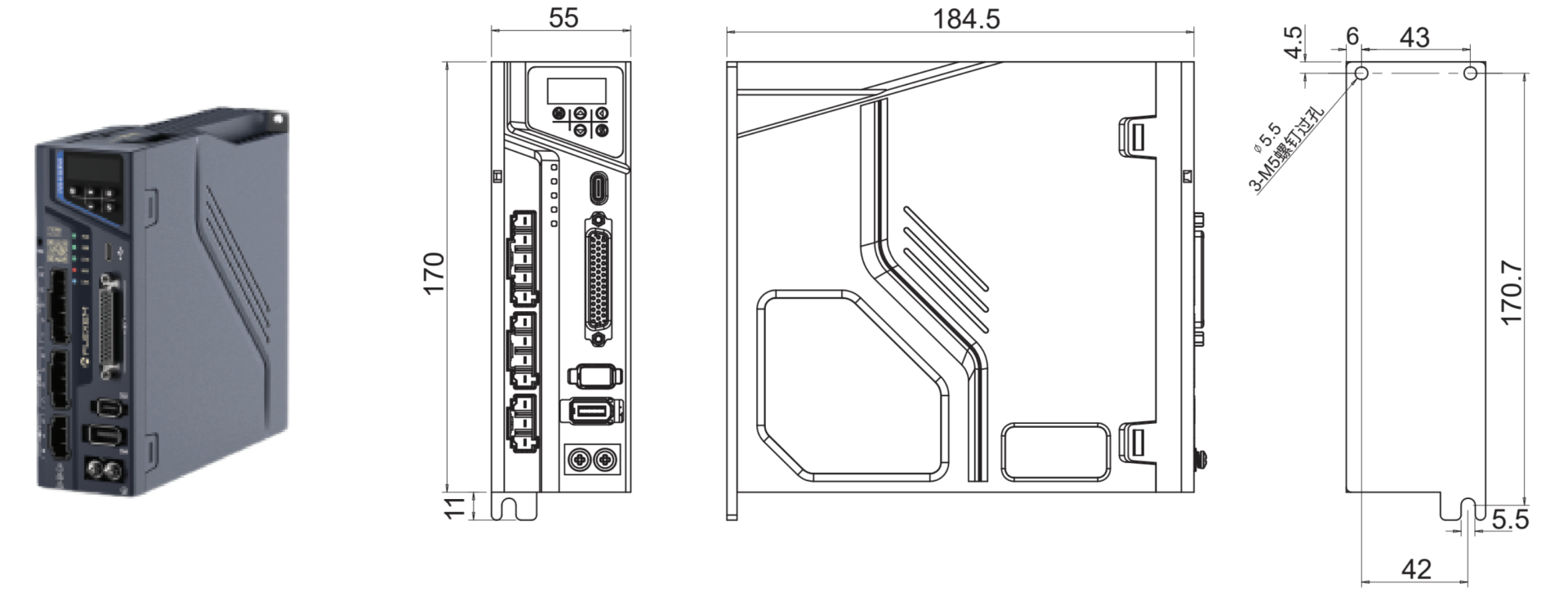

- Kích thước C

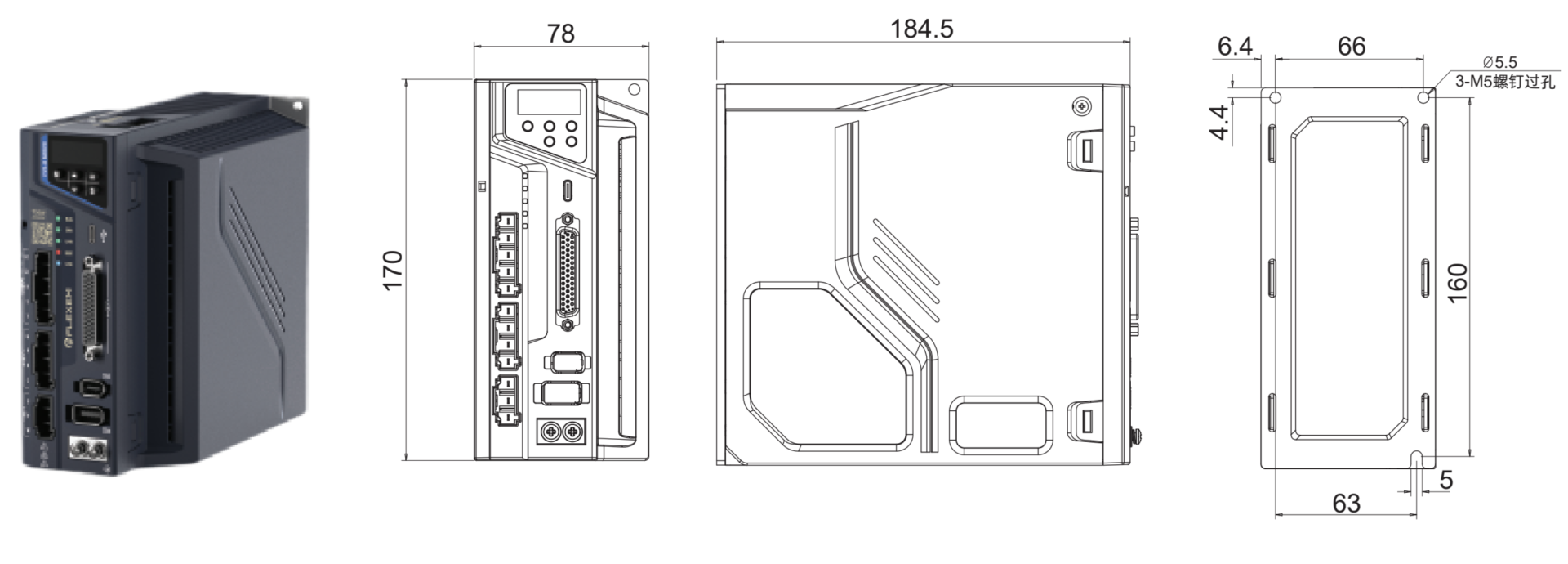

- Kích thước D

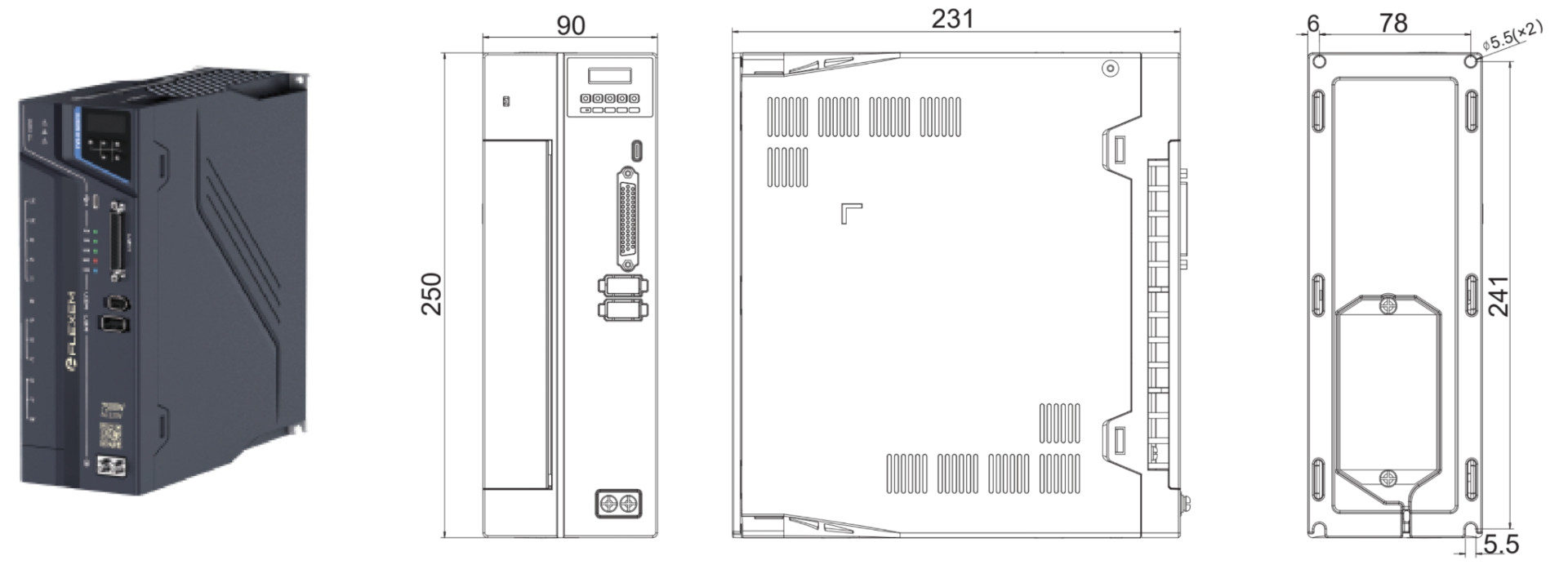

- Kích thước E
Lựa chọn động cơ Servo cho FV5-R3
Lựa chọn động cơ Servo cho FV5-R3
Để lựa chọn sản phẩm phù hợp, bạn có thể tham khảo bảng lựa chọn Servo Motor và Servo FV5-R3 sau đây:
| Mặt bích | Công suất (W) | Động cơ Servo | Servo Drive |
| 40 | 50 | EAM-WH-A530A-□3▲ | FV5-R3-*A1R1 |
| 100 | EAM-WH-0130A-□3▲ | FV5-R3-*A1R1 | |
| 60 | 200 | EAM-WH-0230A-□3▲ | FV5-R3-*A1R6 |
| 400 | EAM-WH-0430A-□3▲ | FV5-R3-*A2R8 | |
| 80 | 750 | EAM-WH-0830A-□3▲ | FV5-R3-*A5R5 |
| 1000 | EAM-WH-1030A-□3▲ | FV5-R3-*A6R0 | |
| 110 | 1200 | EAM-WG-1230A-□3▲ | FV5-R3-*C7R6 |
| 1500 | EAM-WH-1530A-□3▲ | FV5-R3-*C012 | |
| 1800 | EAM-WH-1830A-□3▲ | FV5-R3-*C012 | |
| 130 | 850 | EAM-WG-0915A-□3▲ | FV5-R3-*C7R6 |
| 1300 | EAM-WG-1315A-□3▲ | FV5-R3-*C012 | |
| 1800 | EAM-WG-1815A-□3▲ | FV5-R3-*C012 | |
| 850 | EAM-WG-0915T-□3▲ | FV5-R3-*T5R4 | |
| 1300 | EAM-WG-1315T-□3▲ | FV5-R3-*T5R4 | |
| 1800 | EAM-WG-1815T-□3▲ | FV5-R3-*T8R4 | |
| 3000 | EAM-WG-3030T-□3▲ | FV5-R3-*T012 | |
| 180 | 2900 | EAM-WG-2915T-□3▲ | FV5-R3-*T012 |
| 4400 | EAM-WG-4415T-□3▲ | FV5-R3-*T017 | |
| 5500 | EAM-WG-5515T-□3▲ | FV5-R3-*T021 | |
| 7500 | EAM-WG-7515T-□3▲ | FV5-R3-*T026 |
