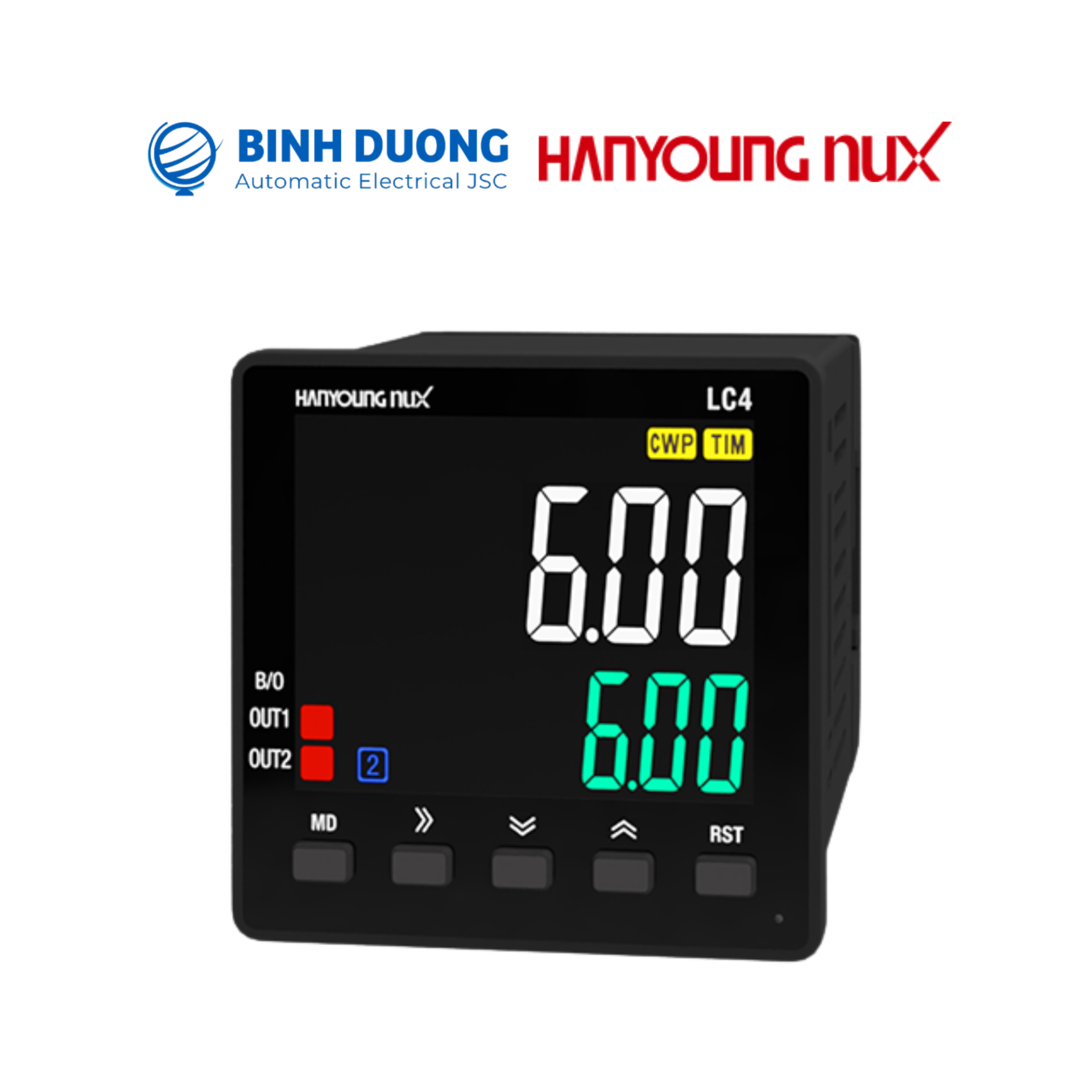

bộ đếm Hanyoung LC
Click to enlarge
HomeHanyoungBộ đếm bộ định thời Bộ đếm Hanyoung LC

Bộ đếm Hanyoung LC

Rated 5.00 out of 5 based on 1 customer rating
(1 customer review)

1.125.000₫

Bộ đếm hẹn giờ hiển thị dòng Hanyoung LC

  • Màn hình LCD góc nhìn rộng và đèn nền trắng
  • Phạm vi cài đặt tỷ lệ trước mở rộng (từ 0.00001 đến 999999)
  • Chức năng giao tiếp Modbus (RS485)
  • Chức năng bù trừ cho đồng hồ đếm và đồng hồ hẹn giờ

Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá thương mại ngay!

LIÊN HỆ

LIÊN HỆ

LIÊN HỆ
So sánh
SKU: LC Category: Bộ đếm bộ định thời Tags: bộ đếm hanyoung, t48n hanyoung, timer hanyoung
Share
  • Tổng quan
  • Thông số kỹ thuật
  • Kích thước
  • Sơ đồ đấu nối
  • Reviews (1)
Tổng quan

Bộ đếm Hanyoung LC là dòng sản phẩm bộ đếm đến từ thương hiệu Hanyoung. Dòng LC sở hữu các dòng sản phẩm LC3 Hanyoung, LC4 Hanyoung, LC6 Hanyoung, LC7 Hanyoung. Bộ đếm này cung cấp màn hình LCD góc rộng, đèn nền trắng dễ đọc cùng khả năng cài đặt từ lệ trước mở rộng từ từ 0.00001 đến 999999). Ngoài ra, Hanyoung LC còn hỗ trợ giao tiếp Modbus qua RS485 và tính năng bù trừ cho đồng hồ đếm và đồng hồ hẹn giờ. Hãy cùng Bình Dương AEC tìm hiểu chi tiết sản phẩm ngay sau đây!

Mã hậu tố của bộ đếm Hanyoung LC

Sản phẩm Mã Mô tả
LC □- □ □ □ □ □ Bộ đếm / Bộ hẹn giờ LCD
Kích thước 3 96(W) x 48(H) mm
4 48(W) x 48(H) mm
6 72(W) x 36(H) mm
7 72(W) x 72(H) mm
Cài đặt P Bộ đếm / Bộ hẹn giờ cài đặt trước
Số hiển thị 4 4 chữ số (9999) ※ Chỉ áp dụng cho LC4
6 6 chữ số (999999)
Đầu ra điều khiển 1 Đầu ra 1 giai đoạn
2 Đầu ra 2 giai đoạn
Đầu ra phụ N Không có đầu ra phụ
C RS485 (MODBUS-RTU)
Điện áp nguồn A 100 – 240VAC, 50/60Hz
D 24 – 48VAC, 50/60Hz hoặc 24 – 48 V DC

Tên bộ phận và chức năng bộ đếm Hanyoung LC

bộ đếm Hanyoung LC

① Màn hình PV Hiển thị giá trị đếm, giá trị thời gian, giá trị đếm lô, mục cài đặt
② Màn hình SV Hiển thị giá trị cài đặt đồng hồ đếm / đồng hồ hẹn giờ / đếm lô
③ PHÍM MODE Vào và thoát chế độ chức năng

(tự động lưu giá trị cài đặt khi kết thúc)

Dùng để chuyển đổi màn hình SV trong chế độ vận hành

(các giá trị cài đặt 1 giai đoạn/2 giai đoạn/giá trị cài đặt lô)

④ PHÍM SHIFT Vào chế độ thay đổi giá trị cài đặt và dịch chuyển chữ số giá trị cài đặt

Vào chế độ cài đặt giao tiếp trong chế độ chức năng

⑤ PHÍM DOWN Giảm giá trị cài đặt trong chế độ chức năng và chế độ thay đổi giá trị cài đặt
⑥ PHÍM UP Tăng giá trị cài đặt trong chế độ chức năng và chế độ thay đổi giá trị cài đặt
⑦ PHÍM RESET Đặt lại giá trị đếm, giá trị thời gian và trạng thái xuất
⑧ Đèn báo đầu vào START Sáng khi tín hiệu START ngoài được áp dụng trong chế độ vận hành đồng hồ hẹn giờ
⑨ Đèn báo đầu vào INHIBIT Sáng khi tín hiệu INHIBIT ngoài được áp dụng trong chế độ vận hành đồng hồ hẹn giờ
⑩ Đèn báo đầu vào RESET Sáng khi tín hiệu RESET ngoài được áp dụng
⑪ Đèn báo khóa cài đặt Sáng khi chế độ khóa được thiết lập
⑫ Đèn báo cấm ghi giao tiếp Sáng khi cấm ghi giao tiếp được thiết lập
⑬ Đèn báo cài đặt đồng hồ hẹn giờ Sáng khi chế độ vận hành TIM/TTIM/BTIM được thiết lập, nhấp nháy trong quá trình vận hành hẹn giờ
⑭ Đèn báo xuất BATCH Sáng trong quá trình xuất BATCH
⑮ Đèn báo xuất OUT1 Sáng trong quá trình xuất OUT1
⑯ Đèn báo xuất OUT2 Sáng trong quá trình xuất OUT2
⑰ Đèn báo cài đặt BATCH Sáng khi chuyển màn hình SV sang giá trị cài đặt BATCH
⑱ Đèn báo cài đặt SV1 Sáng khi chuyển màn hình SV sang giá trị cài đặt 1 giai đoạn
⑲ Đèn báo cài đặt SV2 Sáng khi chuyển màn hình SV sang giá trị cài đặt 2 giai đoạn

Phạm vi thời gian bộ đếm Hanyoung LC

Chọn phạm vi hiển thị  Phạm vi thời gian 4 chữ số Phạm vi thời gian 6 chữ số
UP  DOWN Ký hiệu thập phân Ký hiệu thập lục phân Ký hiệu thập phân Ký hiệu thập lục phân
lc timerange up01 lc timerange down01 99.99 s 59.99 s 9999.99 s 59 m

59.99 s

lc timerange up02 lc timerange down02 999.9 s 9 m

59.9 s

99999.9 s 9 h 59 m

59.9 s

lc timerange up03 lc timerange down03 9999 s 59 m

59 s

999999 s 99 h 59 m

59 s

lc timerange up04 lc timerange down04 9999 m 99 h

59 m

999999 m 9999 h

59 m

lc timerange up05 lc timerange down05 9999 h 99 d

23 h

999999 h 9999 d

23 h

Địa chỉ phân phối bộ đếm Hanyoung LC – Bình Dương AEC

Bình Dương AEC cung cấp mã bộ đếm và hẹn giờ Hanyoung. Là đại lý phân phối chính hãng các sản phẩm bộ đếm và hẹn giờ Hanyoung Nux tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ ngay để nhận bảng giá bộ đếm Hanyoung LC qua Zalo OA hôm nay.

Thông số kỹ thuật

Thông số kỹ thuật

Mã sản phẩm LC3 Hanyoung LC4 Hanyoung LC6 Hanyoung LC7 Hanyoung
Điện áp nguồn 100 – 240VAC, 50/60 Hz

24 – 48VAC, 50/60 Hz hoặc 24 – 48VDC (Tỷ lệ dao động điện áp: ±10%)

Mức tiêu thụ điện AC Loại cài đặt 2 giai đoạn: tối đa 12 VA

Loại cài đặt 1 giai đoạn: tối đa 11 VA

DC Loại cài đặt 2 giai đoạn: tối đa 6 W

Loại cài đặt 1 giai đoạn: tối đa 5 W

Chế độ ký tự Đơn vị đếm: 14.5 mm

Đơn vị cài đặt: 10 mm

6 chữ số:

Đơn vị đếm: 10.8 mm

Đơn vị cài đặt: 8 mm

4 chữ số:

Đơn vị đếm: 14 mm
Đơn vị cài đặt: 8.5 mm

Đơn vị đếm: 10.5 mm

Đơn vị cài đặt: 6.7 mm

Đơn vị đếm: 17.2 mm

Đơn vị cài đặt: 12.5 mm

Tốc độ đếm tối đa 1 cps / 30 cps / 1 kcps / 10 kcps
Bù trừ khi mất nguồn 10 năm (sử dụng bộ nhớ không bay hơi)
Đầu vào Lựa chọn phương thức đầu vào bằng công tắc ngoài (đầu vào điện áp / đầu vào không điện áp)

Bộ đếm: gồm CP1, CP2, RESET, BATCH-RESET

Bộ hẹn giờ: gồm START, INHIBIT, RESET

Đầu vào điện áp: Mức HIGH (5 – 30VDC), mức LOW (0 – 2 V DC); Trở kháng đầu vào: khoảng 4.5 KΩ
Đầu vào không điện áp: Trở kháng khi đoản mạch: tối đa 1 KΩ; Điện áp dư khi đoản mạch: tối đa 2 V DC

Thời gian tín hiệu đầu vào tối thiểu 1 ms / 20 ms (đầu vào START, INHIBIT, RESET)
Nguồn điện ngoài 12VDC, tối đa 100 mA
Đầu ra ONE SHOT 0.01 ~ 99.99 giây
Đầu ra điều khiển Đầu ra tiếp điểm 1 giai đoạn OUT (SPDT, 1c) OUT (SPST, 1a) OUT (SPDT, 1c)
2 giai đoạn OUT1 (SPST, 1a), OUT2 (SPDT, 1c) (* OUT2 của LC6-P62C: cấu hình SPST)
Công suất SPDT: NC (250 V AC, 2 A), NO (250 V AC, 5 A), tải điện trở

SPST: 250 V AC, 5 A, tải điện trở

Đầu ra không tiếp điểm 1 giai đoạn NPN 2 mạch (OUT, BAT.O), * các model LC4-P61C / P41C có cấu hình NPN 1 mạch
2 giai đoạn NPN 2 mạch (OUT1, OUT2) – NPN 2 mạch (OUT1, OUT2)
Công suất Cổng thu hở, tối đa 30VDC, 100mA
Sai số vận hành bộ hẹn giờ Khởi động nguồn: tối đa ±0.01% ±0.05 giây

Khởi động RESET: tối đa ±0.01% ±0.03 giây

Giao tiếp Giao thức Modbus RTU
Phương thức RS485 (2 dây, half-duplex)
Đồng bộ Không đồng bộ
Tốc độ truyền 2,400 / 4,800 / 9,600 / 19,200 / 38,400 bps
Khoảng cách hiệu quả Tối đa 800 m
Số kết nối tối đa 31 (địa chỉ: 1 ~ 127)
Thời gian chờ phản hồi 5 ~ 99 ms
Số bit dữ liệu 8 bit
Bit dừng 1 bit (cố định)
Bit chẵn lẻ Không có / Chẵn / Lẻ
Khả năng cách điện Tối thiểu 100 MΩ (500 V DC) giữa đầu nối phần dẫn điện và kim loại không được che phủ
Độ bền điện môi 2000 VAC, 60 Hz trong 1 phút (giữa các đầu nối có điện áp khác nhau)
Khả năng chống nhiễu Chống nhiễu dạng sóng vuông bằng bộ mô phỏng nhiễu ±2000 V (độ rộng xung 1 ㎲)
Chống sốc 300 m/s² (30G), thử nghiệm 3 lần trên mỗi trục X, Y và Z
Độ bền rung 10 – 55 Hz, biên độ đơn 0.5 mm, mỗi trục 3 hướng, trong 2 giờ
Tuổi thọ rơ-le Điện: tối thiểu 50.000 lần

Cơ khí: tối thiểu 10.000.000 lần

Cấp bảo vệ IP66 (mặt trước sản phẩm)
Nhiệt độ bảo quản -25 ~ 65 ℃ (không ngưng tụ)
Nhiệt độ & độ ẩm môi trường -10 ~ 55 ℃, độ ẩm 35 ~ 85% RH (không ngưng tụ)
Trọng lượng 196 g 140 g 143 g 222 g
Kích thước

Kích thước

Kích thước LC3 Hanyoung

lc3 dimensions 02

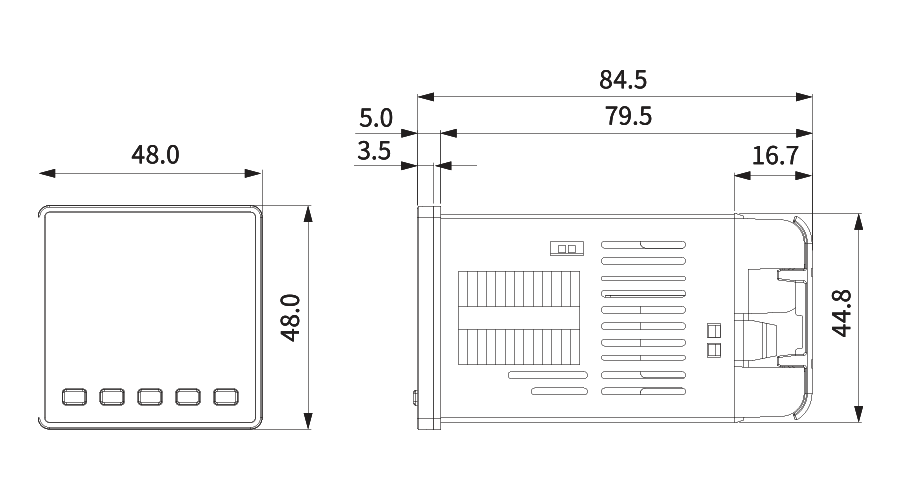

lc3 panel en 02Kích thước LC4 Hanyoung

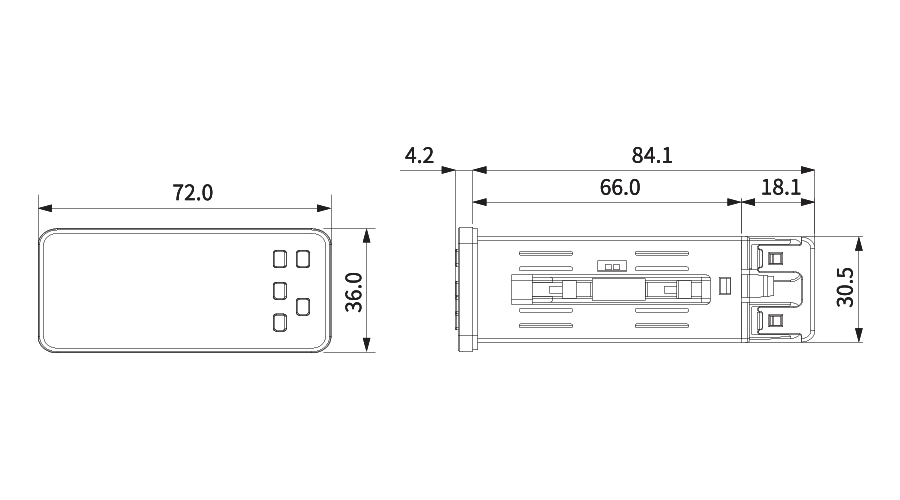

lc4 dimensions 02lc4 panel en 02Kích thước LC6 Hanyoung

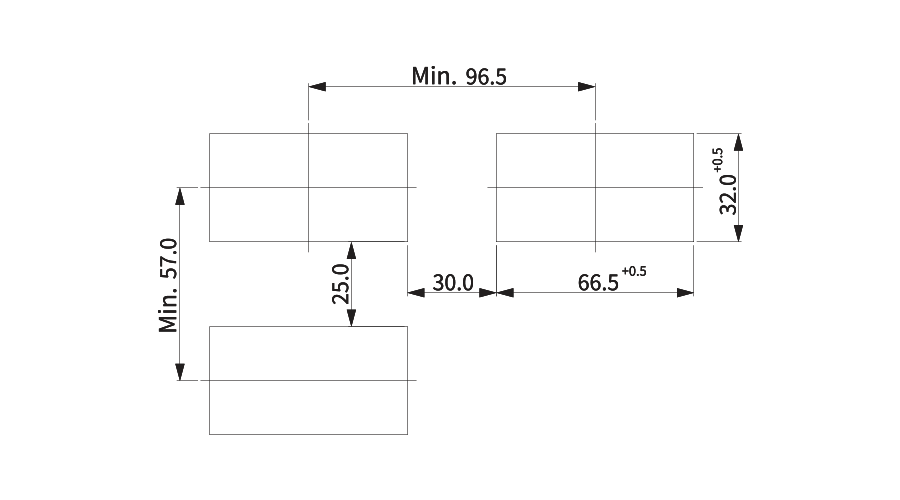

lc6 dimensions 03lc6 panel en 02Kích thước LC7 Hanyoung

lc7 dimensions 03lc7 panel en 02

Sơ đồ đấu nối

Sơ đồ đấu nối

LC3-P62N

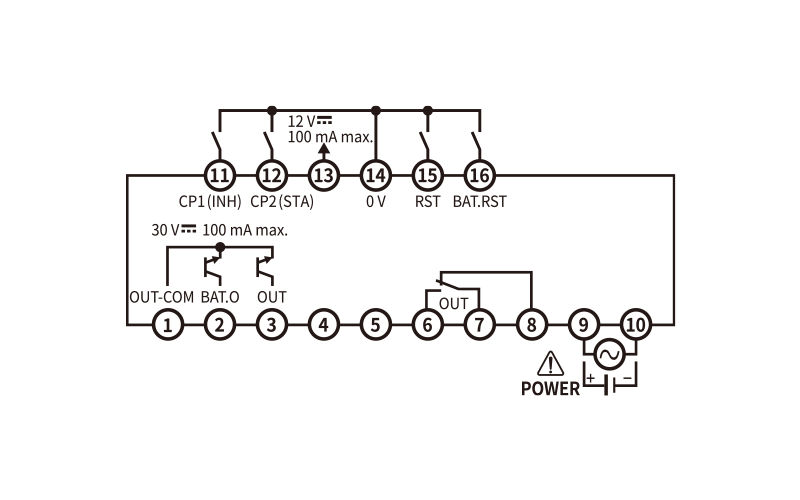

lc connection lc3p62nLC3-P61N

lc connection lc3p61nLC3-P62C

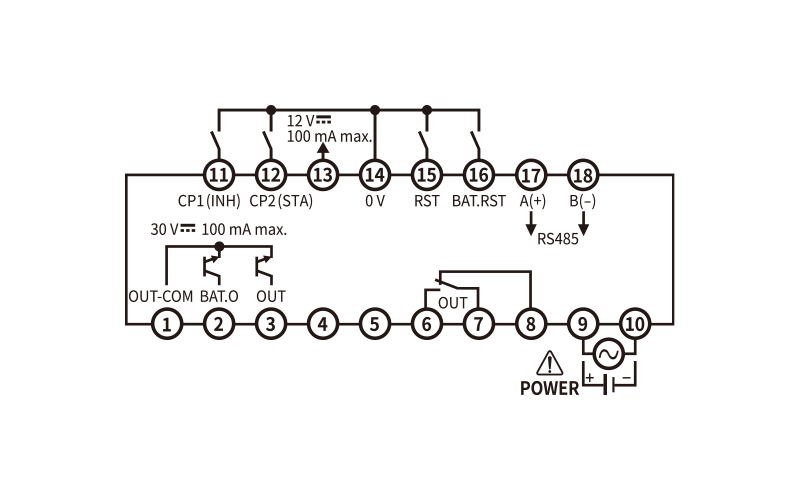

lc connection lc3p62cLC3-P61C

lc connection lc3p61cLC4-P62N/P42N

lc connection lc3p 62 42nLC4-P61N/P41N

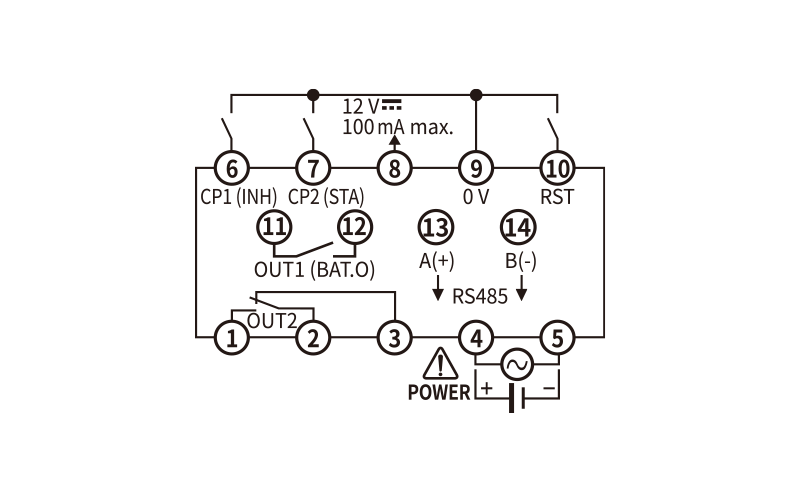

lc connection lc3p 61 41nLC4-P62C/P42C

lc connection lc3p 62 42cLC4-P61C/P41C

lc connection lc3p 61 41cLC6-P62N

lc connection lc6 p62nLC6-P61N

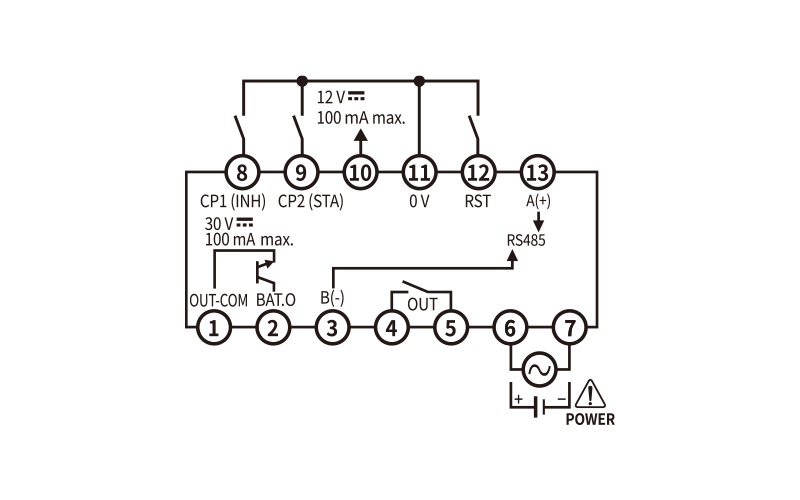

lc connection lc6 p61nLC6-P62C

lc connection lc6 p62cLC6-P61C

lc connection lc6 p61cLC7-P62N

lc connection lc7 p62nLC7-P61N

lc connection lc7 p61nLC7-P62C

lc connection lc7 p62cLC7-P61C

lc connection lc7 p61c

Reviews (1)

1 review for Bộ đếm Hanyoung LC

  1. Rated 5 out of 5

    Văn Khánh – 17/04/2025

    hàng chính hãng, cung cấp đầy đủ tài liệu hỗ trợ kỹ thuật
