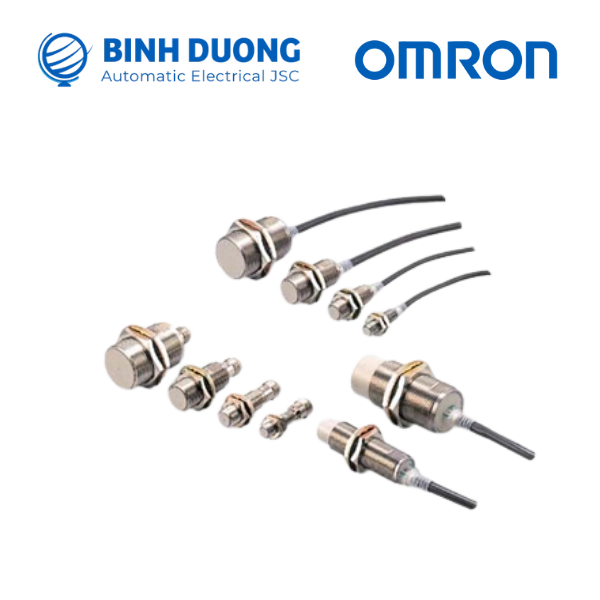

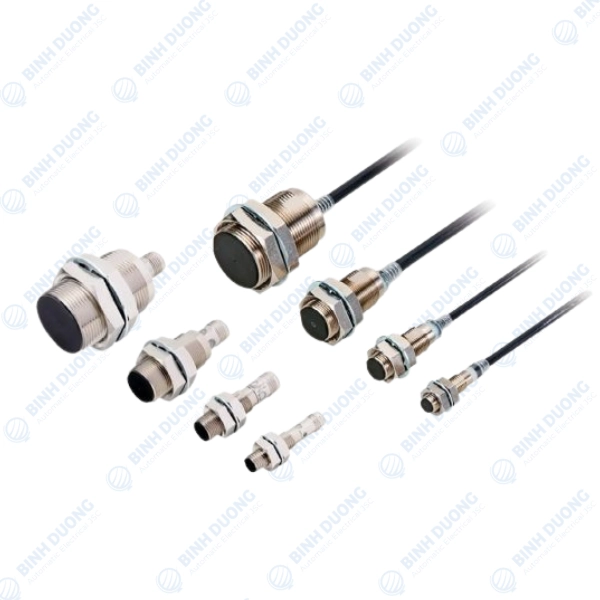

Cảm biến tiệm cận OMRON E2E
600.000₫
- Loại cảm biến: Cảm biến tiệm cận cảm ứng
- Đối tượng phát hiện: Kim loại từ tính
- Khoảng cách phát hiện: Đa dạng từ 1 mm đến 30 mm
- Điện áp hoạt động: 10–30 VDC hoặc 12–24 VDC
- Kích thước: M8, M12, M18, M30
- Chế độ đầu ra: NPN hoặc PNP, DC 2 dây hoặc DC 3 dây
- Kiểu kết nối: Dây liền hoặc đầu nối M12 (tùy model)
- Chuẩn bảo vệ: IP67
- Hãng: OMRON
- Chất lượng: Mới 100%, chính hãng
- Bảo hành: 12 tháng
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được tư vấn lựa chọn model và nhận báo giá thương mại ngay!
Tổng quan
Cảm biến tiệm cận OMRON E2E là dòng cảm biến cảm ứng hình trụ chuyên dùng để phát hiện vật thể kim loại không cần tiếp xúc trong các hệ thống tự động hóa. Với khả năng hoạt động ổn định, độ bền cao và khả năng chống chịu tốt trong môi trường có dầu cắt gọt, dòng E2E được sử dụng rộng rãi trong máy công cụ, dây chuyền sản xuất, băng tải và nhiều ứng dụng công nghiệp khác. Bình Dương AEC cung cấp đa dạng model cảm biến tiệm cận OMRON, bao gồm cả E2E series, sẵn hàng và hỗ trợ tư vấn lựa chọn theo từng nhu cầu sử dụng.
Ưu điểm nổi bật của cảm biến tiệm cận OMRON E2E
Cảm biến tiệm cận OMRON E2E được thiết kế để đáp ứng các yêu cầu về độ bền và khả năng vận hành ổn định trong môi trường công nghiệp.
- Phát hiện kim loại chính xác, đáp ứng tốt các ứng dụng trong máy công cụ và dây chuyền tự động.
- Giảm nhiễu giữa các cảm biến với các model có tần số hoạt động khác nhau, thuận tiện khi lắp đặt nhiều cảm biến gần nhau.
- Khả năng chống dầu cắt gọt tốt, cáp PVC chịu dầu và bề mặt cảm biến có khả năng chống ảnh hưởng của dầu gia công kim loại.
- Cáp được gia cố bảo vệ, giúp hạn chế gãy hoặc đứt cáp trong quá trình lắp đặt và vận hành.
- Đa dạng model, hỗ trợ nhiều kích thước, khoảng cách phát hiện, ngõ ra và kiểu kết nối, đáp ứng nhiều yêu cầu trong hệ thống tự động hóa.
Bảng mã sản phẩm
Bảng mã sản phẩm
| STT | Phân loại | Mã | Ý nghĩa |
Ghi chú |
| 1 | Hình dạng | X | Dạng trụ (có ren) | |
| 2 | Khoảng cách phát hiện | Số | Khoảng cách phát hiện (đơn vị: mm) | Ví dụ: 1R5 = 1.5 mmR: hiển thị dấu thập phân |
| 3 | Che chắn (Shielding) | Blank | Loại có che chắn | |
| M | Loại không che chắn | |||
| 4 | Nguồn cấp & tín hiệu ngõ ra | D | DC 2 dây có phân cực / không phân cực | Với dòng D, phân cực được xác định theo mục 10 |
| T | AC/DC 2 dây | |||
| Y | AC 2 dây | |||
| 5 | Dạng tiếp điểm ngõ ra | 1 | Thường mở (NO) | |
| 2 | Thường đóng (NC) | |||
| 6 | Loại tần số dao động | Blank | Tần số tiêu chuẩn | Dùng để tránh nhiễu lẫn nhau |
| 5 | Tần số khác | |||
| 7 | Tự chẩn đoán | Blank | Không | |
| S | Có | |||
| 8 | Phương thức kết nối | Blank | Loại dây đúc sẵn (Pre-wired) | |
| M1 | Đầu nối kim loại kích thước M12 | |||
| 9 | Thông số đầu nối | Blank | Model connector: AC 2 dây, DC 2 dây có ngõ ra tự chẩn đoán, DC 2 dây dạng chân cũ | |
| J | Pre-wired connector: AC 2 dây, DC 2 dây dạng chân cũ | |||
| GJ | Pre-wired connector: DC 2 dây chuẩn IEC | |||
| TJ | Smartclick connector: DC 2 dây | |||
| TGJ | Smartclick connector: DC 2 dây chuẩn IEC | |||
| 10 | Phân cực DC 2 dây | Blank | Có phân cực | |
| T | Không phân cực | |||
| 11 | Vật liệu dây cáp | Blank | Cáp PVC tiêu chuẩn (chịu dầu) | |
| R | Cáp PVC mềm (chịu dầu) | |||
| U | Cáp polyurethane (chịu dầu, gia cường) | |||
| 12 | Chiều dài cáp | M | Chiều dài cáp (đơn vị: m) | Ví dụ: 2M, 0.3M |
Loại DC 2 dây (không có ngõ ra tự chẩn đoán, phiên bản cáp PUR)
Dòng có che chắn
|
Kiểu dáng bên ngoài |
Khoảng cách phát hiện | Phương thức kết nối | Thông số cáp | Cực tính | Chế độ hoạt động | Sơ đồ chân |
Mã sản phẩm |

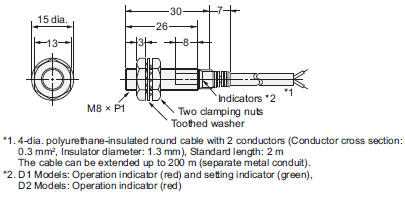

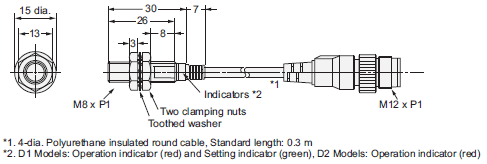

| M8 | 2 mm | Các mẫu đã được đấu dây sẵn(2 m) | PUR | Yes | NO | — | E2E-X2D1-U 2M |
| NC | E2E-X2D2-U 2M | ||||||
| Các mẫu đầu nối Smartclick M12
được đấu dây sẵn (0,3 m) |
PUR | NO | 1: +V, 4: 0 V | E2E-X2D1-M1TGJ-U 0.3M | |||
| NC | 1: +V, 2: 0 V | E2E-X2D2-M1TGJ-U 0.3M | |||||

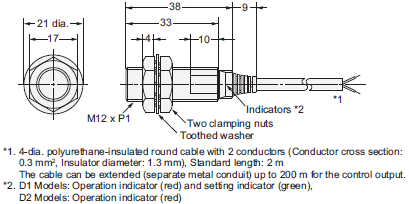

| M12 | 3 mm | Các mẫu đã được đấu dây sẵn(2 m) | PUR | Yes | NO | — | E2E-X3D1-U 2M |
| NC | E2E-X3D2-U 2M | ||||||
| Các mẫu đầu nối Smartclick M12
được đấu dây sẵn (0,3 m) |
PUR | NO | 1: +V, 4: 0 V | E2E-X3D1-M1TGJ-U 0.3M | |||
| NC | 1: +V, 2: 0 V | E2E-X3D2-M1TGJ-U 0.3M | |||||

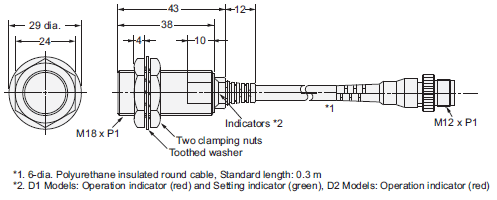

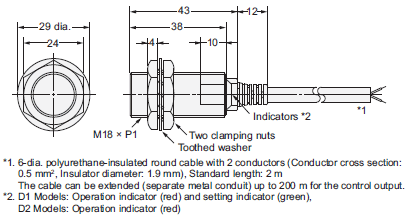

| M18 | 7 mm | Các mẫu đã được đấu dây sẵn(2 m) | PUR | Yes | NO | — | E2E-X7D1-U 2M |
| NC | E2E-X7D2-U 2M | ||||||
| Các mẫu đầu nối Smartclick M12
được đấu dây sẵn (0,3 m) |
PUR | NO | 1: +V, 4: 0 V | E2E-X7D1-M1TGJ-U 0.3M | |||
| NC | 1: +V, 2: 0 V | E2E-X7D2-M1TGJ-U 0.3M | |||||
| M30 | 10 mm | Các mẫu đã được đấu dây sẵn(2 m) | PUR | Yesg | NO | — | E2E-X10D1-U 2M |
| NC | E2E-X10D2-U 2M | ||||||
| Các mẫu đầu nối Smartclick M12
được đấu dây sẵn (0,3 m) |
PUR | NO | 1: +V, 4: 0 V | E2E-X10D1-M1TGJ-U 0.3M | |||
| NC | 1: +V, 2: 0 V | E2E-X10D2-M1TGJ-U 0.3M |
Loại DC 2 dây (có ngõ ra tự chẩn đoán)
Dòng có che chắn
|
Kiểu dáng bên ngoài |
Khoảng cách phát hiện | Phương thức kết nối | Thông số cáp | Cực tính | Chế độ hoạt động | Sơ đồ chân |
Mã sản phẩm |
| M8 | 2 mm | Các mẫu đã được đấu dây sẵn(2 m) | PUR | Yes | NO | — | E2E-X2D1-U 2M |
| NC | E2E-X2D2-U 2M | ||||||
| Các mẫu đầu nối Smartclick M12
được đấu dây sẵn (0,3 m) |
PUR | NO | 1: +V, 4: 0 V | E2E-X2D1-M1TGJ-U 0.3M | |||
| NC | 1: +V, 2: 0 V | E2E-X2D2-M1TGJ-U 0.3M | |||||
| M12 | 3 mm | Các mẫu đã được đấu dây sẵn(2 m) | PUR | Yes | NO | — | E2E-X3D1-U 2M |
| NC | E2E-X3D2-U 2M | ||||||
| Các mẫu đầu nối Smartclick M12
được đấu dây sẵn (0,3 m) |
PUR | NO | 1: +V, 4: 0 V | E2E-X3D1-M1TGJ-U 0.3M | |||
| NC | 1: +V, 2: 0 V | E2E-X3D2-M1TGJ-U 0.3M | |||||
| M18 | 7 mm | Các mẫu đã được đấu dây sẵn(2 m) | PUR | Yes | NO | — | E2E-X7D1-U 2M |
| NC | E2E-X7D2-U 2M | ||||||
| Các mẫu đầu nối Smartclick M12
được đấu dây sẵn (0,3 m) |
PUR | NO | 1: +V, 4: 0 V | E2E-X7D1-M1TGJ-U 0.3M | |||
| NC | 1: +V, 2: 0 V | E2E-X7D2-M1TGJ-U 0.3M | |||||

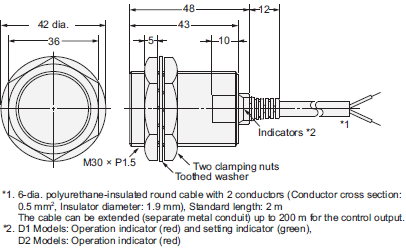

| M30 | 10 mm | Các mẫu đã được đấu dây sẵn(2 m) | PUR | Yes | NO | — | E2E-X10D1-U 2M |
| NC | E2E-X10D2-U 2M | ||||||

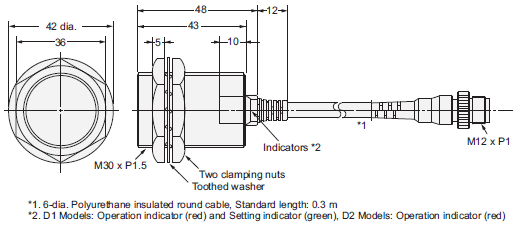

| Các mẫu đầu nối Smartclick M12
được đấu dây sẵn (0,3 m) |
PUR | NO | 1: +V, 4: 0 V | E2E-X10D1-M1TGJ-U 0.3M | |||
| NC | 1: +V, 2: 0 V | E2E-X10D2-M1TGJ-U 0.3M |
DC 2 dây (model có ngõ ra tự chẩn đoán)
Dòng có che chắn
|
Kiểu dáng bên ngoài |
Khoảng cách phát hiện | Phương thức kết nối | Thông số cáp | Cực tính | Chế độ hoạt động | Sơ đồ chân |
Mã sản phẩm |

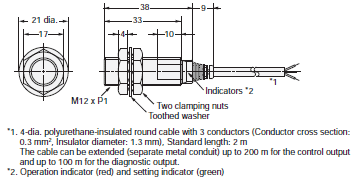

| M12 | 3 mm | Các mẫu đã được đấu dây sẵn(2 m) | PVC
( chống dầu) |
Yes | NO | — | E2E-X3D1S 2M *1 |

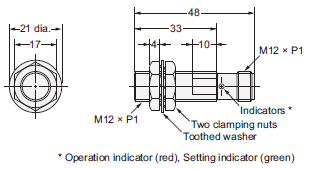

| Các mẫu
đầu nối M12 |
— | 2: +V và đầu ra chẩn đoán
3: 0 V 4: +V và đầu ra điều khiển |
E2E-X3D1S-M1 | ||||

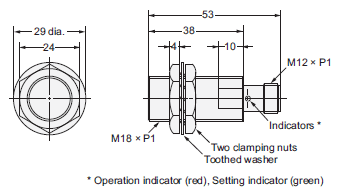

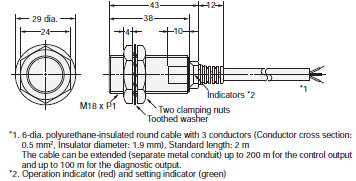

| M18 | 7 mm | Các mẫu đã được đấu dây sẵn(2 m) | PVC
( chống dầu) |
— | E2E-X7D1S 2M *1 | ||
| Các mẫu
đầu nối M12 |
— | 2: +V và đầu ra chẩn đoán
3: 0 V 4: +V và đầu ra điều khiển |
E2E-X7D1S-M1 | ||||

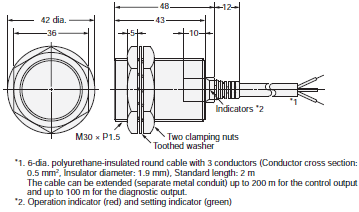

| M30 | 10 mm | Các mẫu đã được đấu dây sẵn(2 m) | PVC
( chống dầu) |
— | E2E-X10D1S 2M *1 | ||
| Các mẫu
đầu nối M12 |
— | 2: +V và đầu ra chẩn đoán
3: 0 V 4: +V và đầu ra điều khiển |

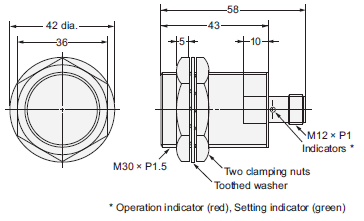

E2E-X10D1S-M1 |
Dòng không che chắn
| Kiểu dáng bên ngoài | Khoảng cách phát hiện | Phương thức kết nối | Thông số cáp | Cực tính | Chế độ hoạt động | Sơ đồ chân | Mã sản phẩm |
| M12 | 8 mm | Các mẫu đã được đấu dây sẵn(2 m) | PVC
( chống dầu) |
Yes | NO | — | E2E-X8MD1S 2M *1 |
| Các mẫu
đầu nối M12 |
— | 2: +V và đầu ra chẩn đoán
3: 0 V 4: +V và đầu ra điều khiển |

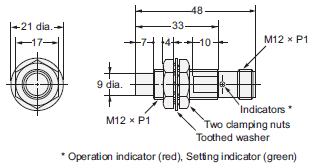

E2E-X8MD1S-M1 | ||||

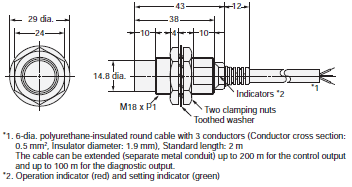

| M18 | 14 mm | Các mẫu đã được đấu dây sẵn(2 m) | PVC
( chống dầu) |
— | E2E-X14MD1S 2M *1 | ||
| Các mẫu
đầu nối M12 |
— | 2: +V và đầu ra chẩn đoán
3: 0 V 4: +V và đầu ra điều khiển |

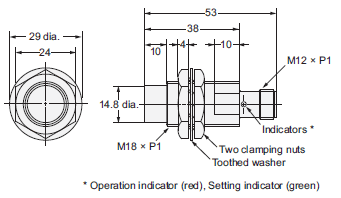

E2E-X14MD1S-M1 | ||||

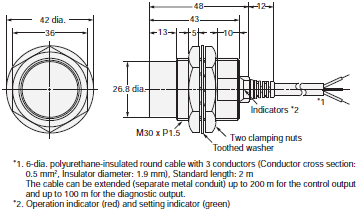

| M30 | 20 mm | Các mẫu đã được đấu dây sẵn(2 m) | PVC
( chống dầu) |
— | E2E-X20MD1S 2M *1 | ||
| Các mẫu
đầu nối M12 |
— | 2: +V và đầu ra chẩn đoán
3: 0 V 4: +V và đầu ra điều khiển |
E2E-X20MD1S-M1 |
H3 AC 2 dây
Dòng có che chắn
| Kiểu dáng bên ngoài | Khoảng cách phát hiện | Phương thức kết nối | Thông số cáp | Chế độ hoạt định | Sơ đồ chân | Mã sản phẩm |

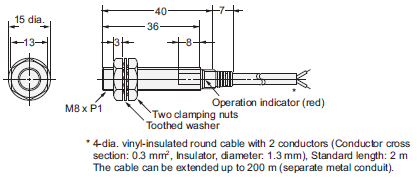

| M8 | 1,5 mm | Các mẫu đã được đấu dây sẵn
(2 m) |
PVC
(chống dầu) |
NO | — | E2E-X1R5Y1 2M *2 |
| NC | E2E-X1R5Y2 2M *2 | |||||

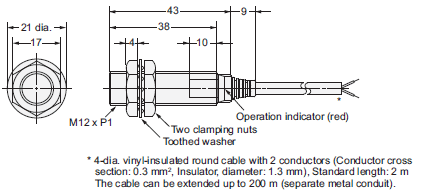

| M12 | 2 mm | Các mẫu đã được đấu dây sẵn
(2 m) |
PVC
(chống dầu) |
NO | — | E2E-X2Y1 2M *1, *3 |
| NC | E2E-X2Y2 2M | |||||

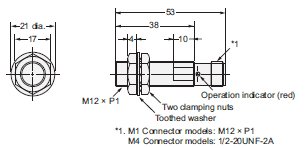

| Các mẫu đầu nối M12 | — | NO | (3, 4): (AC, AC) | E2E-X2Y1-M1 *4 | ||
| NC | (1, 2): (AC, AC) | E2E-X2Y2-M1 | ||||

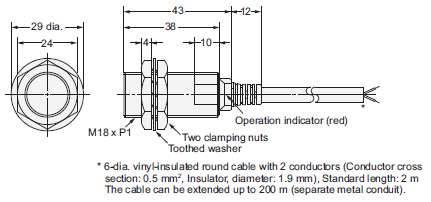

| M18 | 5 mm | Các mẫu đã được đấu dây sẵn
(2 m) |
PVC
(chống dầu) |
NO | — | E2E-X5Y1 2M *1, *3 |
| NC | E2E-X5Y2 2M *3 | |||||

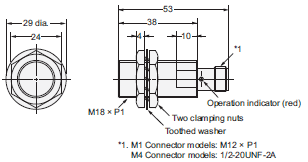

| Các mẫu đầu nối M12 | — | NO | (3, 4): (AC, AC) | E2E-X5Y1-M1 *4 | ||
| NC | (1, 2): (AC, AC) | E2E-X5Y2-M1 | ||||

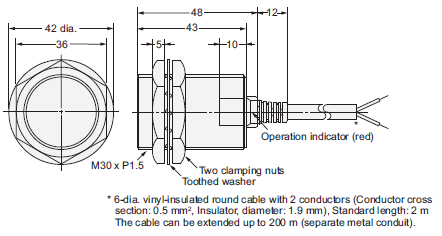

| M30 | 10 mm | Các mẫu đã được đấu dây sẵn
(2 m) |
PVC
(chống dầu) |
NO | — | E2E-X10Y1 2M *1, *3 |
| NC | E2E-X10Y2 2M | |||||

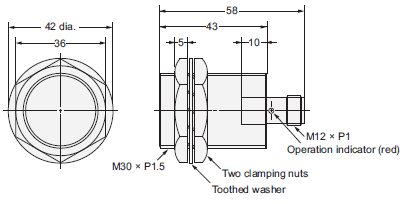

| Các mẫu đầu nối M12 | — | NO | (3, 4): (AC, AC) | E2E-X10Y1-M1 | ||
| NC | (1, 2): (AC, AC) | E2E-X10Y2-M1 |
Dòng không che chắn
|
Kiểu dáng bên ngoài |
Khoảng cách phát hiện | Phương thức kết nối | Thông số cáp | Chế độ hoạt định | Sơ đồ chân |
Mã sản phẩm |

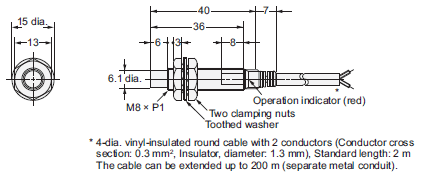

| M8 | 2 mm | Các mẫu đã được đấu dây sẵn
(2 m) |
PVC
(chống dầu) |
NO | — | E2E-X2MY1 2M *2 |
| NC | E2E-X2MY2 2M *2 | |||||

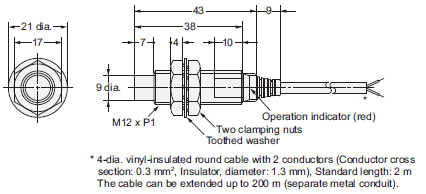

| M12 | 5 mm | Các mẫu đã được đấu dây sẵn
(2 m) |
PVC
(chống dầu) |
NO | — | E2E-X5MY1 2M *1, *3 |
| NC | E2E-X5MY2 2M | |||||

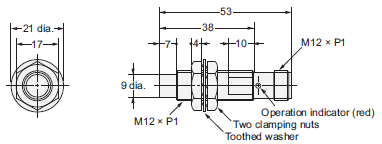

| Các mẫu đầu nối M12 | — | NO | (3, 4): (AC, AC) | E2E-X5MY1-M1 | ||
| NC | (1, 2): (AC, AC) | E2E-X5MY2-M1 | ||||

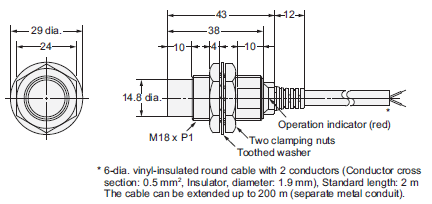

| M18 | 10 mm | Các mẫu đã được đấu dây sẵn
(2 m) |
PVC
(chống dầu) |
NO | — | E2E-X10MY1 2M *1, *3 |
| NC | E2E-X10MY2 2M *3 | |||||

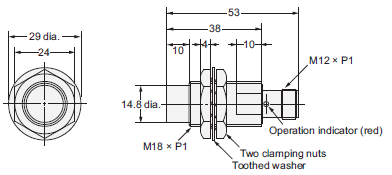

| Các mẫu đầu nối M12 | — | NO | (3, 4): (AC, AC) | E2E-X10MY1-M1 | ||
| NC | (1, 2): (AC, AC) | E2E-X10MY2-M1 | ||||

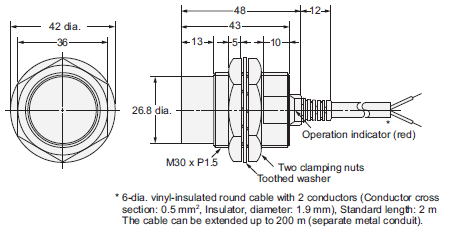

| M30 | 18 mm | Các mẫu đã được đấu dây sẵn
(2 m) |
PVC
(chống dầu) |
NO | — | E2E-X18MY1 2M *1, *3 |
| NC | E2E-X18MY2 2M | |||||

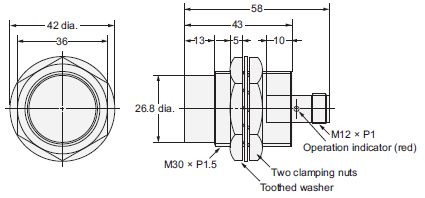

| Các mẫu đầu nối M12 | — | NO | (3, 4): (AC, AC) | E2E-X18MY1-M1 | ||
| NC | (1, 2): (AC, AC) | E2E-X18MY2-M1 |

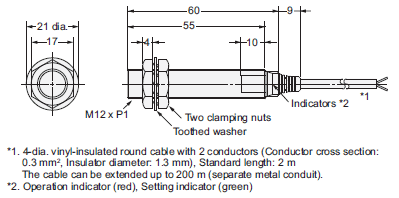

AC/DC 2 dây
Dòng có che chắn
|
Kiểu dáng bên ngoài |
Khoảng cách phát hiện | Phương thức kết nối | Thông số cáp | Chế độ hoạt định | Sơ đồ chân | Mã sản phẩm |
Kiểu dáng bên ngoài |
| M12 | 3 mm | Các mẫu đã được đấu dây sẵn (2 m) | PVC (chống dầu) | KHÔNG | — | — | E2E-X3T1 2M |

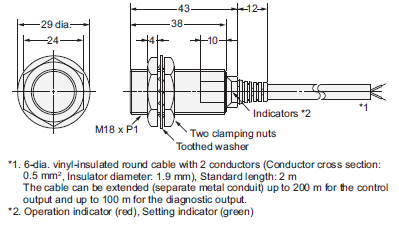

| M18 | 7 mm | Các mẫu đã được đấu dây sẵn (2 m) | PVC (chống dầu) | — | — | E2E-X7T1 2M | |

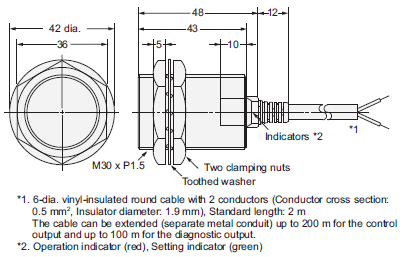

| M30 | 10 mm | Các mẫu đã được đấu dây sẵn (2 m) | PVC (chống dầu) | — | — | E2E-X10T1 2M |
Đầu nối I/O cảm biến
Cảm biến không bao gồm đầu nối I/O, cần đặt hàng riêng tùy theo nhu cầu sử dụng.
Đầu nối chống nước dạng tròn dòng XS5
|
Kiểu dáng bên ngoài |
Thông số cáp | Loại | Đường kính cáp
(mm) |
Hướng
kết nối cáp |
Chiều dài cáp
(m) |
Mã đầu nối I/O cảm biến |
Mã cảm biến tiệm cận tương thích |
| Đầu nối M12
Smartclick |
Cáp
polyurethane chống dầu |
Ổ cắm ở một
đầu dây cáp |
Đường kính 6. | Thẳng | 2 m | XS5F-D421-D80-P | E2E-X[]D[]-M1TGJ-U |
| 5 m | XS5F-D421-G80-P | ||||||
| Góc vuông | 2 m | XS5F-D422-D80-P | |||||
| 5 m | XS5F-D422-G80-P | ||||||
| Ổ cắm và phích cắm
ở đầu dây cáp |
Đầu cắm thẳng
/ Phích cắm thẳng |
2 m | XS5W-D421-D81-P | ||||
| 5 m | XS5W-D421-G81-P |
Đầu nối chống nước dạng tròn dòng XS2
|
Kiểu dáng bên ngoài |
Thông số cáp | Loại | Đường kính cáp
(mm) |
Hướng
kết nối cáp |
Chiều dài cáp
(m) |
Mã đầu nối I/O cảm biến |
Mã cảm biến tiệm cận tương thích |
| Đầu nối
vít M12 |
Cáp
robot PVC chống cháy |
Ổ cắm
ở một đầu dây cáp |
Đường kính 6. | Thẳng | 2 m | XS2F-D421-D80-F | E2E-X[]D[]S-M1 |
| 5 m | XS2F-D421-G80-F | ||||||
| Góc vuông | 2 m | XS2F-D422-D80-F | |||||
| 5 m | XS2F-D422-G80-F | ||||||
| Ổ cắm
và phích cắm ở đầu dây cáp |
Đầu cắm thẳng
/ Phích cắm thẳng |
2 m | XS2W-D421-D81-F | ||||
| 5 m | XS2W-D421-G81-F | ||||||
| Cáp
robot PVC chống cháy |
Ổ cắm
ở một đầu dây cáp |
Đường kính 6. | Thẳng | 2 m | XS2F-A421-DB0-F | E2E-X[]Y1-M1 | |
| 5 m | XS2F-A421-GB0-F | ||||||
| Góc vuông | 2 m | XS2F-A422-DB0-F | |||||
| 5 m | XS2F-A422-GB0-F | ||||||
| Cáp
robot PVC chống cháy |
Ổ cắm
ở một đầu dây cáp |
Đường kính 6. | Thẳng | 2 m | XS2F-A421-D90-F | E2E-X[]Y2-M1 | |
| 5 m | XS2F-A421-G90-F |
Bảng giá
Bảng giá
| Dòng sản phẩm | Kích thước | Loại |
Giá (VNĐ) |
| E2E series | M8 | DC 2 dây / AC 2 dây | 700.000 – 1.400.000 |
| E2E series | M12 | DC 2 dây / AC 2 dây | 750.000 – 1.600.000 |
| E2E series | M18 | DC 2 dây / AC 2 dây | 850.000 – 1.900.000 |
| E2E series | M30 | DC 2 dây / AC 2 dây | 1.100.000 – 2.500.000 |
| Loại có che chắn (Shielded) | Tất cả kích thước | Lắp chìm, giảm nhiễu tốt | Giá tiêu chuẩn |
| Loại không che chắn (Non-shielded) | Tất cả kích thước | Lắp nổi, khoảng cách xa hơn | Cao hơn khoảng 5–15% |
| Loại có ngõ ra tự chẩn đoán | Tùy model | DC 2 dây / 3 dây | Cao hơn tùy model |
| Loại đầu nối M8 / M12 | Tùy model | Dạng connector | Cao hơn 10–25% so với loại dây liền |
Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo và có thể thay đổi theo từng model, số lượng đặt hàng và thời điểm báo giá.
Liên hệ Bình Dương AEC qua Zalo OA hoặc Hotline 0904.584.886 để được tư vấn kỹ thuật, báo giá chính xác và nhận ưu đãi tốt nhất cho khách hàng mua lần đầu.
Thông số kỹ thuật
Thông số kỹ thuật
Thông số kỹ thuật
DC 2 dây (E2E-X[]D[])
| Kích cỡ | M8 |
M12 |
||
| Dòng có che chắn | Có | Có | Không | |
| Mã | E2E-X2D[] | E2E-X3D[] | E2E-X8MD[] | |
| Khoảng cách cảm biến | 2 mm ±10% | 3 mm ±10% | 8 mm ±10% | |
| Đặt khoảng cách *1 | 0 đến 1,6 mm | 0 đến 2,4 mm | 0 đến 6,4 mm | |
| Di chuyển khác biệt | Tối đa 15% khoảng cách cảm biến | Tối đa 10% khoảng cách cảm biến | ||
| Đối tượng có thể phát hiện | Kim loại đen (Khoảng cách cảm biến giảm khi sử dụng kim loại màu. Tham khảo
Dữ liệu Kỹ thuật trong Bảng Thông số Kỹ thuật.) |
|||
| Đối tượng cảm biến tiêu chuẩn | Sắt,
8 × 8 × 1 mm |
Sắt,
12 × 12 × 1 mm |
Sắt,
30 × 30 × 1 mm |
|
| Tần suất phản hồi *2 | 1,5 kHz | 0,8 kHz | ||
| Điện áp nguồn cung cấp
(phạm vi điện áp hoạt động) |
Điện áp đầu vào: 12 đến 24 VDC, độ gợn sóng (pp): tối đa 10% (10 đến 30 VDC) | |||
| Dòng rò rỉ | Tối đa 0,8 mA. | |||
| Đầu ra điều khiển | Dòng điện tải | 3 đến 100 mA, Đầu ra chẩn đoán: 50 mA cho các mẫu -D1(5)S | ||
| Điện áp dư | Điện áp tối đa: 3 V. (Dòng tải: 100 mA, Chiều dài cáp: 2 m) | |||
| Các chỉ số | Mẫu D1: Đèn báo hoạt động (màu đỏ) và đèn báo cài đặt (màu xanh lá cây)
Mẫu D2: Đèn báo hoạt động (màu đỏ) |
|||
| Chế độ hoạt động
(khi cảm biến vật thể đang đến gần) |
Các mẫu D1: KHÔNG
Các mẫu D2: NC Tham khảo biểu đồ thời gian trong phần Sơ đồ mạch I/O trên Bảng dữ liệu để biết chi tiết. |
|||
| Độ trễ đầu ra chẩn đoán | 0,3 đến 1 giây | |||
| Mạch bảo vệ | Bộ triệt xung, bảo vệ ngắn mạch tải (cho đầu ra điều khiển và chẩn đoán) | |||
| Phạm vi nhiệt độ môi trường | Nhiệt độ hoạt động: -25 đến 70°C, Nhiệt độ bảo quản: -40 đến 85°C (không đóng băng hoặc ngưng tụ) | |||
| Phạm vi độ ẩm môi trường | Điều kiện vận hành/bảo quản: 35% đến 95% (không ngưng tụ) | |||
| Ảnh hưởng của nhiệt độ | Sai số tối đa ±15% của khoảng cách cảm biến ở 23°C
trong phạm vi nhiệt độ từ -25 đến 70°C. |
Sai số tối đa ±10% của khoảng cách cảm biến ở 23°C trong
phạm vi nhiệt độ từ -25 đến 70°C. |
||
| Ảnh hưởng của điện áp | Sai số tối đa ±1% của khoảng cách cảm biến ở điện áp định mức trong phạm vi điện áp định mức ±15%. | |||
| Điện trở cách điện | Điện trở tối thiểu 50 MΩ (ở 500 VDC) giữa các bộ phận dẫn điện và vỏ máy. | |||
| Độ bền điện môi | Điện áp 1000 VAC, 50/60 Hz trong 1 phút giữa các bộ phận dẫn điện và vỏ máy. | |||
| Khả năng chống rung | Phá hủy: Tần số 10 đến 55 Hz, biên độ kép 1,5 mm, mỗi hướng X, Y và Z, trong 2 giờ. | |||
| Khả năng chống sốc | Sức phá hủy: 500 m/s² 10 lần mỗi
hướng X, Y và Z |
Sức phá hủy: 1.000 m/s² 10 lần mỗi hướng X,
Y và Z |
||
| Mức độ bảo vệ | Các mẫu đã được đấu dây sẵn: IEC 60529 IP67, tiêu chuẩn nội bộ: chống dầu.
Các mẫu đầu nối: IEC 60529 IP67 |
|||
| Phương thức kết nối | Các mẫu đã được đấu dây sẵn (chiều dài cáp tiêu chuẩn: 2 m), các mẫu có đầu nối, hoặc
các mẫu có đầu nối đã được đấu dây sẵn (chiều dài cáp tiêu chuẩn: 0,3 m) |
|||
| Trọng lượng
( khi đóng gói) |
Các mẫu xe được đấu dây sẵn | Khoảng 60 g | Khoảng 70 g | |
| Các mẫu
đầu nối được đấu dây sẵn |
— | Xấp xỉ 40 g
(Chỉ áp dụng cho các mẫu có vỏ bảo vệ) |
||
| Các mẫu đầu nối | Khoảng 15 g | Khoảng 25 g | ||
| Nguyên vật
liệu |
Trường hợp | Thép không gỉ (SUS303) | Đồng thau mạ niken | |
| Bề mặt cảm biến | PBT | |||
| Đai ốc kẹp | Đồng thau mạ niken | |||
| Vòng đệm có răng | Sắt mạ kẽm | |||
| Phụ kiện | Hướng dẫn sử dụng | |||
| Kích cỡ | M18 |
M30 |
|||
| Dòng có che chắn | Có | Không | Có | Không | |
| Mã | E2E-X7D[] | E2E-X14MD[] | E2E-X10D[] | E2E-X20MD[] | |
| Khoảng cách cảm biến | 7 mm ±10% | 14 mm ±10% | 10 mm ±10% | 20 mm ±10% | |
| Đặt khoảng cách *1 | 0 đến 5,6 mm | 0 đến 11,2 mm | 0 đến 8 mm | 0 đến 16 mm | |
| Di chuyển khác biệt | Tối đa 10% khoảng cách cảm biến | ||||
| Đối tượng có thể phát hiện | Kim loại đen (Khoảng cách cảm biến giảm khi sử dụng kim loại màu. Tham khảo
Dữ liệu Kỹ thuật trong Bảng Thông số Kỹ thuật.) |
||||
| Đối tượng cảm biến tiêu chuẩn | Sắt,
18 × 18 × 1 mm |
Sắt, 30 × 30 × 1 mm | Sắt,
54 × 54 × 1 mm |
||
| Tần suất phản hồi *2 | 0,5 kHz | 0,4 kHz | 0,1 kHz | ||
| Điện áp nguồn cung cấp
(phạm vi điện áp hoạt động) |
Điện áp đầu vào: 12 đến 24 VDC, độ gợn sóng (pp): tối đa 10% (10 đến 30 VDC) | ||||
| Dòng rò rỉ | Tối đa 0,8 mA. | ||||
| Đầu ra điều khiển | Dòng điện tải | 3 đến 100 mA, Đầu ra chẩn đoán: 50 mA cho các mẫu -D1(5)S | |||
| Điện áp dư | Điện áp tối đa: 3 V. (Dòng tải: 100 mA, Chiều dài cáp: 2 m) | ||||
| Các chỉ số | Mẫu D1: Đèn báo hoạt động (màu đỏ) và đèn báo cài đặt (màu xanh lá cây)
Mẫu D2: Đèn báo hoạt động (màu đỏ) |
||||
| Chế độ hoạt động
(khi cảm biến vật thể đang đến gần) |
Các mẫu D1: KHÔNG
Các mẫu D2: NC Tham khảo biểu đồ thời gian trong phần Sơ đồ mạch I/O trên Bảng dữ liệu để biết chi tiết. |
||||
| Độ trễ đầu ra chẩn đoán | 0,3 đến 1 giây | ||||
| Mạch bảo vệ | Bộ triệt xung, bảo vệ ngắn mạch tải (cho đầu ra điều khiển và chẩn đoán) | ||||
| Phạm vi nhiệt độ môi trường | Nhiệt độ hoạt động: -25 đến 70°C, Nhiệt độ bảo quản: -40 đến 85°C (không đóng băng hoặc ngưng tụ) | ||||
| Phạm vi độ ẩm môi trường | Điều kiện vận hành/bảo quản: 35% đến 95% (không ngưng tụ) | ||||
| Ảnh hưởng của nhiệt độ | Sai số tối đa ±10% của khoảng cách cảm biến ở 23°C trong phạm vi nhiệt độ từ -25 đến 70°C. | ||||
| Ảnh hưởng của điện áp | Sai số tối đa ±1% của khoảng cách cảm biến ở điện áp định mức trong phạm vi điện áp định mức ±15%. | ||||
| Điện trở cách điện | Điện trở tối thiểu 50 MΩ (ở 500 VDC) giữa các bộ phận dẫn điện và vỏ máy. | ||||
| Độ bền điện môi | Điện áp 1000 VAC, 50/60 Hz trong 1 phút giữa các bộ phận dẫn điện và vỏ máy. | ||||
| Khả năng chống rung | Phá hủy: Tần số 10 đến 55 Hz, biên độ kép 1,5 mm, mỗi hướng X, Y và Z, trong 2 giờ. | ||||
| Khả năng chống sốc | Sức phá hủy: 1.000 m/s² 10 lần mỗi hướng X, Y và Z | ||||
| Mức độ bảo vệ | Các mẫu đã được đấu dây sẵn: IEC 60529 IP67, tiêu chuẩn nội bộ: chống dầu.
Các mẫu đầu nối: IEC 60529 IP67 |
||||
| Phương thức kết nối | Các mẫu đã được đấu dây sẵn (chiều dài cáp tiêu chuẩn: 2 m), các mẫu có đầu nối, hoặc
các mẫu có đầu nối đã được đấu dây sẵn (chiều dài cáp tiêu chuẩn: 0,3 m) |
||||
| Trọng lượng
( khi đóng gói) |
Các mẫu xe được đấu dây sẵn | Khoảng 130 g | Khoảng 175 g | ||
| Các mẫu
đầu nối được đấu dây sẵn |
— | — | |||
| Các mẫu đầu nối | Khoảng 40 g | Khoảng 90 g | |||
| Nguyên vật
liệu |
Trường hợp | Đồng thau mạ niken | |||
| Bề mặt cảm biến | PBT | ||||
| Đai ốc kẹp | Đồng thau mạ niken | ||||
| Vòng đệm có răng | Sắt mạ kẽm | ||||
| Phụ kiện | Hướng dẫn sử dụng | ||||
AC 2 dây (E2E-X[]Y[])
|
Kích cỡ |
M8 |
M12 |
|||
| Dòng có che chắn | Có | Không | Có | Không | |
| Mã | E2E-X1R5Y[] | E2E-X2MY[] | E2E-X2Y[] | E2E-X5MY[] | |
| Khoảng cách cảm biến | 1,5 mm ±10% | 2 mm ±10% | 5 mm ±10% | ||
| Đặt khoảng cách | 0 đến 1,2 mm | 0 đến 1,6 mm | 0 đến 4 mm | ||
| Di chuyển khác biệt | Tối đa 10% khoảng cách cảm biến | ||||
| Đối tượng có thể phát hiện | Kim loại đen (Khoảng cách cảm biến giảm khi sử dụng kim loại màu. Tham khảo
Dữ liệu Kỹ thuật trong Bảng Thông số Kỹ thuật.) |
||||
| Đối tượng cảm biến tiêu chuẩn | Sắt,
8 × 8 × 1 mm |
Sắt, 12 × 12 × 1 mm | Sắt,
15 × 15 × 1 mm |
||
| Tần suất phản hồi | 25 Hz | ||||
| Điện áp nguồn
(phạm vi điện áp hoạt động) *1 |
24 đến 240 VAC (20 đến 264 VAC), 50/60 Hz | ||||
| Dòng rò rỉ | Tối đa 1,7 mA. | ||||
| Đầu ra điều khiển | Dòng tải *2 | 5 đến 100 mA | 5 đến 200 mA | ||
| Điện áp dư | Vui lòng tham khảo Dữ liệu Kỹ thuật trên Bảng Thông số Kỹ thuật. | ||||
| Các chỉ số | Đèn báo hoạt động (màu đỏ) | ||||
| Chế độ hoạt động
(khi cảm biến vật thể đang đến gần) |
Các mẫu Y1: KHÔNG
Các mẫu Y2: NC Tham khảo biểu đồ thời gian trong phần Sơ đồ mạch I/O trên Bảng dữ liệu để biết chi tiết. |
||||
| Mạch bảo vệ | Bộ chống xung điện | ||||
| Phạm vi nhiệt độ môi trường
*1 *2 |
Nhiệt độ vận hành/bảo quản: -25 đến 70°C
(không đóng băng hoặc ngưng tụ) |
Nhiệt độ vận hành/bảo quản: -40 đến 85°C
(không đóng băng hoặc ngưng tụ) |
|||
| Phạm vi độ ẩm môi trường | Điều kiện vận hành/bảo quản: 35% đến 95% (không ngưng tụ) | ||||
| Ảnh hưởng của nhiệt độ | Sai số tối đa ±10% của khoảng cách cảm biến ở 23°C
trong phạm vi nhiệt độ từ -25 đến 70°C. |
Sai số tối đa ±15% của khoảng cách cảm biến ở 23°C
trong phạm vi nhiệt độ từ -40 đến 85°C, sai số tối đa ±10% của khoảng cách cảm biến ở 23°C trong phạm vi nhiệt độ từ -25 đến 70°C |
|||
| Ảnh hưởng của điện áp | Sai số tối đa ±1% của khoảng cách cảm biến ở điện áp định mức trong phạm vi điện áp định mức ±15%. | ||||
| Điện trở cách điện | Điện trở tối thiểu 50 MΩ (ở 500 VDC) giữa các bộ phận dẫn điện và vỏ máy. | ||||
| Độ bền điện môi | Điện áp 4.000 VAC (mẫu M8: 2.000 VAC), 50/60 Hz trong 1 phút giữa các bộ phận dẫn điện
và vỏ máy. |
||||
| Khả năng chống rung | Phá hủy: Tần số 10 đến 55 Hz, biên độ kép 1,5 mm, mỗi hướng X, Y và Z, trong 2 giờ. | ||||
| Khả năng chống sốc | Sức phá hủy: 500 m/s² 10 lần mỗi
hướng X, Y và Z |
Sức phá hủy: 1.000 m/s² 10 lần mỗi
hướng X, Y và Z |
|||
| Mức độ bảo vệ | Các mẫu đã được đấu dây sẵn: IEC 60529 IP67, tiêu chuẩn nội bộ: chống dầu.
Các mẫu đầu nối: IEC 60529 IP67 |
||||
| Phương thức kết nối | Các mẫu đã được đấu dây sẵn (chiều dài cáp tiêu chuẩn: 2 m) và các mẫu có đầu nối. | ||||
| Trọng lượng
( khi đóng gói) |
Các mẫu được đấu dây sẵn | Khoảng 60 g | Khoảng 70 g | ||
| Các mẫu đầu nối | Khoảng 15 g | Khoảng 25 g | |||
| Nguyên vật liệu | Trường hợp | Thép không gỉ (SUS303) | Đồng thau mạ niken | ||
| Bề mặt cảm biến | PBT | ||||
| Đai ốc kẹp | Đồng thau mạ niken | ||||
| Vòng đệm có răng | Sắt mạ kẽm | ||||
| Phụ kiện | Hướng dẫn sử dụng | ||||
| Kích cỡ | M18 |
M30 |
|||
| Dòng có che chắn | Có | Không | Có | Không | |
| Mã sản phẩm | E2E-X5Y[] | E2E-X10MY[] | E2E-X10Y[] | E2E-X18MY[] | |
| Khoảng cách cảm biến | 5 mm ±10% | 10 mm ±10% | 18 mm ±10% | ||
| Đặt khoảng cách | 0 đến 4 mm | 0 đến 8 mm | 0 đến 14 mm | ||
| Di chuyển khác biệt | Tối đa 10% khoảng cách cảm biến | ||||
| Đối tượng có thể phát hiện | Kim loại đen (Khoảng cách cảm biến giảm khi sử dụng kim loại màu. Tham khảo
Dữ liệu Kỹ thuật trong Bảng Thông số Kỹ thuật.) |
||||
| Đối tượng cảm biến tiêu chuẩn | Sắt,
18 × 18 × 1 mm |
Sắt, 30 × 30 × 1 mm | Sắt,
54 × 54 × 1 mm |
||
| Tần suất phản hồi | 25 Hz | ||||
| Điện áp nguồn
(phạm vi điện áp hoạt động) *1 |
24 đến 240 VAC (20 đến 264 VAC), 50/60 Hz | ||||
| Dòng rò rỉ | Tối đa 1,7 mA. | ||||
| Đầu ra điều khiển | Dòng tải *2 | 5 đến 300 mA | |||
| Điện áp dư | Vui lòng tham khảo Dữ liệu Kỹ thuật trên Bảng Thông số Kỹ thuật. | ||||
| Các chỉ số | Đèn báo hoạt động (màu đỏ) | ||||
| Chế độ hoạt động
(khi cảm biến vật thể đang đến gần) |
Các mẫu Y1: KHÔNG
Các mẫu Y2: NC Tham khảo biểu đồ thời gian trong phần Sơ đồ mạch I/O trên Bảng dữ liệu để biết chi tiết. |
||||
| Mạch bảo vệ | Bộ chống xung điện | ||||
| Phạm vi nhiệt độ môi trường
*1 *2 |
Nhiệt độ vận hành/bảo quản: -40 đến 85°C (không đóng băng hoặc ngưng tụ) | ||||
| Phạm vi độ ẩm môi trường | Điều kiện vận hành/bảo quản: 35% đến 95% (không ngưng tụ) | ||||
| Ảnh hưởng của nhiệt độ | Sai số tối đa ±15% của khoảng cách cảm biến ở 23°C trong phạm vi nhiệt độ từ -40 đến 85°C,
sai số tối đa ±10% của khoảng cách cảm biến ở 23°C trong phạm vi nhiệt độ từ -25 đến 70°C |
||||
| Ảnh hưởng của điện áp | Sai số tối đa ±1% của khoảng cách cảm biến ở điện áp định mức trong phạm vi điện áp định mức ±15%. | ||||
| Điện trở cách điện | Điện trở tối thiểu 50 MΩ (ở 500 VDC) giữa các bộ phận dẫn điện và vỏ máy. | ||||
| Độ bền điện môi | Điện áp 4.000 VAC (mẫu M8: 2.000 VAC), 50/60 Hz trong 1 phút giữa các bộ phận dẫn điện
và vỏ máy. |
||||
| Khả năng chống rung | Phá hủy: Tần số 10 đến 55 Hz, biên độ kép 1,5 mm, mỗi hướng X, Y và Z, trong 2 giờ. | ||||
| Khả năng chống sốc | Sức phá hủy: 1.000 m/s² 10 lần mỗi hướng X, Y và Z | ||||
| Mức độ bảo vệ | Các mẫu đã được đấu dây sẵn: IEC 60529 IP67, tiêu chuẩn nội bộ: chống dầu.
Các mẫu đầu nối: IEC 60529 IP67 |
||||
| Phương thức kết nối | Các mẫu đã được đấu dây sẵn (chiều dài cáp tiêu chuẩn: 2 m) và các mẫu có đầu nối. | ||||
| Trọng lượng
( khi đóng gói) |
Các mẫu được đấu dây sẵn | Khoảng 130 g | Khoảng 175 g | ||
| Các mẫu đầu nối | Khoảng 40 g | Khoảng 90 g | |||
| Nguyên vật liệu | Trường hợp | Thép không gỉ (SUS303) | Đồng thau mạ niken | ||
| Bề mặt cảm biến | PBT | ||||
| Đai ốc kẹp | Đồng thau mạ niken | ||||
| Vòng đệm có răng | Sắt mạ kẽm | ||||
| Phụ kiện | Hướng dẫn sử dụng | ||||
Bộ chuyển đổi AC/DC 2 dây (E2E-X[]T1)
|
Kích cỡ |
M12 | M18 |
M30 |
|
| Dòng có che chắn | Có | |||
| Mã sản phẩm | E2E-X3T1 | E2E-X7T1 | E2E-X10T1 | |
| Khoảng cách cảm biến | 3 mm ±10% | 7 mm ±10% | 10 mm ±10% | |
| Đặt khoảng cách | 0 đến 2,4 mm | 0 đến 5,6 mm | 0 đến 8 mm | |
| Di chuyển khác biệt | Tối đa 10% khoảng cách cảm biến | |||
| Đối tượng có thể phát hiện | Kim loại đen (Khoảng cách cảm biến giảm khi sử dụng kim loại màu. Tham khảo
Dữ liệu Kỹ thuật trong Bảng Thông số Kỹ thuật.) |
|||
| Đối tượng cảm biến tiêu chuẩn | Sắt, 12 × 12 × 1 mm | Sắt, 18 × 18 × 1 mm | Sắt, 30 × 30 × 1 mm | |
| Tần suất phản hồi*1 | DC | 1 kHz | 0,5 kHz | 0,4 kHz |
| Máy điều hòa không khí | 25 Hz | |||
| Điện áp nguồn
(phạm vi điện áp hoạt động) *2 |
24 đến 240 VDC (20 đến 264 VDC)
48 đến 240 VAC (40 đến 264 VAC) |
|||
| Dòng rò rỉ | Dòng điện một chiều (DC): tối đa 1 mA.
Dòng điện xoay chiều (AC): tối đa 2 mA. |
|||
| Đầu ra điều khiển | Dòng điện tải | 5 đến 100 mA | ||
| Điện áp dư | Điện áp DC: tối đa 6 V (Dòng tải: 100 mA, Chiều dài cáp: 2 m)
Điện áp AC: tối đa 10 V (Dòng tải: 5 mA, Chiều dài cáp: 2 m) |
|||
| Các chỉ số | Đèn báo hoạt động (màu đỏ), Đèn báo cài đặt (màu xanh lá cây) | |||
| Chế độ hoạt động
(khi cảm biến vật thể đang đến gần) |
KHÔNG (Vui lòng tham khảo biểu đồ thời gian trong phần Sơ đồ mạch I/O trên Bảng dữ liệu để biết thêm chi tiết.) | |||
| Mạch bảo vệ | Bảo vệ ngắn mạch tải (chỉ từ 20 đến 40 VDC), Bộ triệt xung điện | |||
| Phạm vi nhiệt độ môi trường | Nhiệt độ hoạt động: -25 đến 70°C, Nhiệt độ bảo quản: -40 đến 85°C (không đóng băng hoặc ngưng tụ) | |||
| Phạm vi độ ẩm môi trường | Điều kiện vận hành/bảo quản: 35% đến 95% (không ngưng tụ) | |||
| Ảnh hưởng của nhiệt độ | Sai số tối đa ±10% của khoảng cách cảm biến ở 23°C trong phạm vi nhiệt độ từ -25 đến 70°C. | |||
| Ảnh hưởng của điện áp | Sai số tối đa ±1% của khoảng cách cảm biến ở điện áp định mức trong phạm vi điện áp định mức ±15%. | |||
| Điện trở cách điện | Điện trở tối thiểu 50 MΩ (ở 500 VDC) giữa các bộ phận dẫn điện và vỏ máy. | |||
| Độ bền điện môi | Điện áp 4000 VAC, 50/60 Hz trong 1 phút giữa các bộ phận dẫn điện và vỏ máy. | |||
| Khả năng chống rung | Phá hủy: Tần số 10 đến 55 Hz, biên độ kép 1,5 mm, mỗi hướng X, Y và Z, trong 2 giờ. | |||
| Khả năng chống sốc | Sức phá hủy: 1.000 m/s² 10 lần mỗi hướng X, Y và Z | |||
| Mức độ bảo vệ | Tiêu chuẩn IEC 60529 IP67, tiêu chuẩn nội bộ: chống dầu | |||
| Phương thức kết nối | Các mẫu đã được đấu dây sẵn (Chiều dài cáp tiêu chuẩn: 2 m) | |||
| Trọng lượng (khi đóng gói) | Khoảng 80 g | Khoảng 140 g | Khoảng 190 g | |
| Nguyên vật liệu | Trường hợp | Đồng thau mạ niken | ||
| Bề mặt cảm biến | PBT | |||
| Đai ốc kẹp | Đồng thau mạ niken | |||
| Vòng đệm có răng | Sắt mạ kẽm | |||
| Phụ kiện | Hướng dẫn sử dụng | |||
Kích thước
Kích thước
DC 2 dây (không có ngõ ra tự chẩn đoán – cáp PUR)
Dạng đấu dây sẵn – loại có che chắn
E2E-X2D[]-U
E2E-X3D[]-U
E2E-X7D[]-U
E2E-X10D[]-U
Dạng đầu nối M12 – loại có che chắn
E2E-X2D[]-M1TGJ-U
E2E-X3D[]-M1TGJ-U
![E2E-X3D[]-M1TGJ-U](https://binhduongaec.com.vn/wp-content/uploads/2026/07/e2e-x3d-m1tgj-u.gif "Cảm biến tiệm cận OMRON E2E 6")
E2E-X7D[]-M1TGJ-U
![E2E-X7D[]-M1TGJ-U](https://binhduongaec.com.vn/wp-content/uploads/2026/07/e2e-x7d-m1tgj-u.gif "Cảm biến tiệm cận OMRON E2E 8")
E2E-X10D[]-M1TGJ-U
![E2E-X10D[]-M1TGJ-U](https://binhduongaec.com.vn/wp-content/uploads/2026/07/e2e-x10d-m1tgj-u.gif "Cảm biến tiệm cận OMRON E2E 9")
Kích thước lỗ lắp đặt tiêu chuẩn
DC 2 dây (có ngõ ra tự chẩn đoán)
Dạng đấu dây sẵn – loại có che chắn
E2E-X3D1S
E2E-X7D1S
E2E-X10D1S
Dạng đấu dây sẵn – loại không che chắn
E2E-X8MD1S
E2E-X14MD1S
E2E-X20MD1S
Dạng đầu nối M12 – loại có che chắn
E2E-X3D1S-M1
E2E-X7D1S-M1
E2E-X10D1S-M1
Dạng đầu nối M12 – loại không che chắn
E2E-X8MD1S-M1
E2E-X14MD1S-M1
E2E-X20MD1S-M1
Kích thước lỗ lắp đặt tiêu chuẩn
AC 2 dây
Dạng đấu dây sẵn – loại có che chắn
E2E-X1R5Y[]
E2E-X2Y[]
E2E-X5Y[]
E2E-X10Y[]
Dạng đấu dây sẵn – loại không che chắn
E2E-X2MY[]
E2E-X5MY[]
E2E-X10MY[]
E2E-X18MY[]
Dạng đầu nối M12 – loại có che chắn
E2E-X2Y[]-M1 / E2E-X2Y[]-M4
E2E-X5Y[]-M1 / E2E-X5Y[]-M4
E2E-X10Y[]-M1
![E2E-X10Y[]-M1](https://binhduongaec.com.vn/wp-content/uploads/2026/07/e2e-x10y-m1.gif "Cảm biến tiệm cận OMRON E2E 34")
Dạng đầu nối M12 – loại không che chắn
E2E-X5MY[]-M1
E2E-X10MY[]-M1
E2E-X18MY[]-M1
Kích thước lỗ lắp đặt tiêu chuẩn
AC/DC 2 dây
Dạng đấu dây sẵn – loại có che chắn
E2E-X3T1
E2E-X7T1
E2E-X10T1

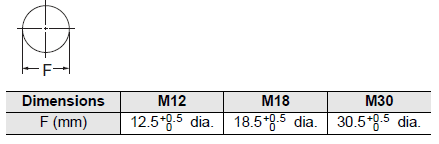

Kích thước lỗ lắp đặt tiêu chuẩn
Related products
Reviews
There are no reviews yet.
