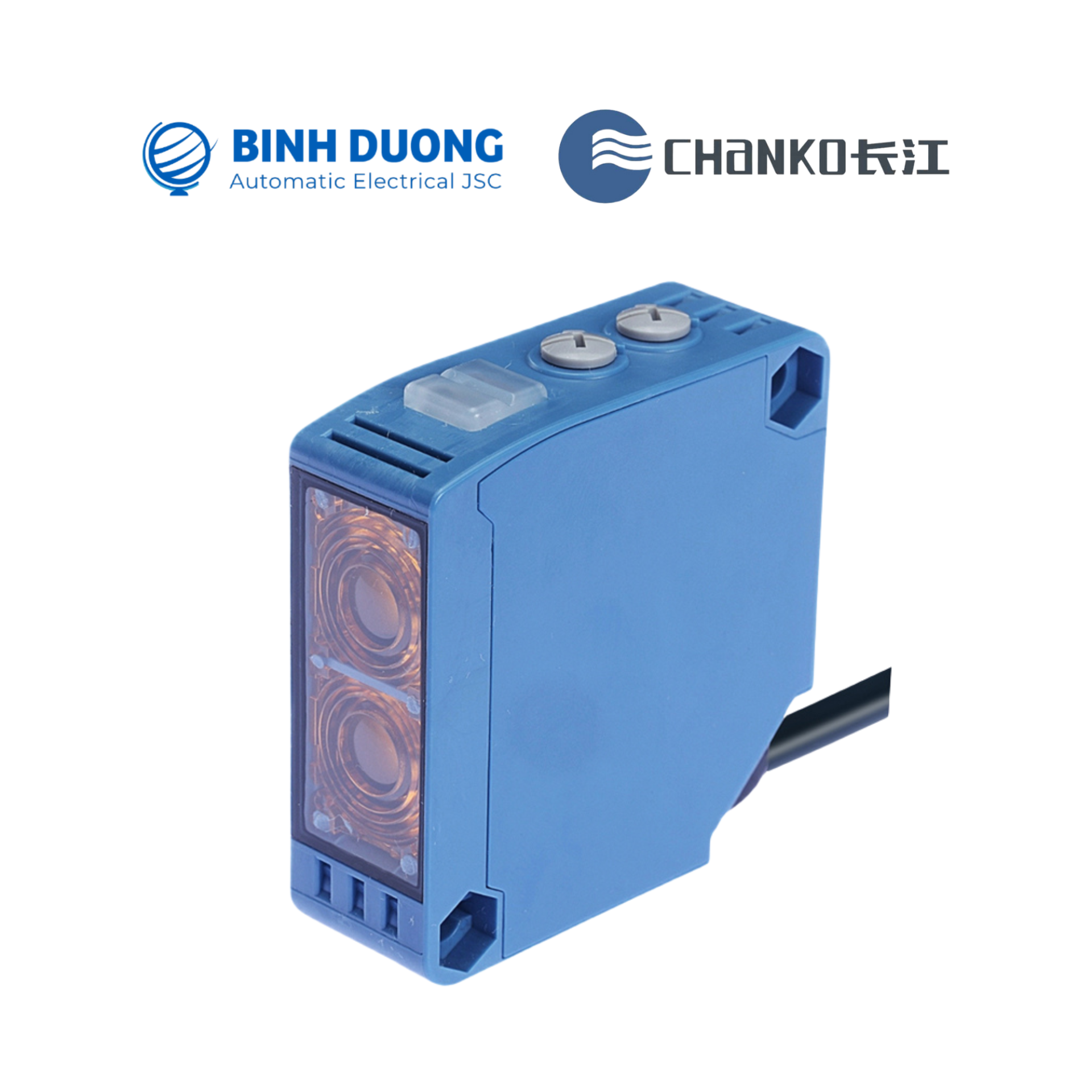

Cảm biến quang điện hồng ngoại đỏ rơ le CPK-DF1MR3 nhận diện 1m
Brand
818.400₫
- Loại cảm biến: Cảm biến quang điện
- Khoảng cách nhận diện: 1m
- Điện áp: DC24~240V; AC24~240V±10% 50/60Hz
- Kích thước: 50*18*50 mm
- Nguyên lý: Phản xạ khuếch tán
- Chế độ đầu ra: Rơ-le
- Hãng: CHANKO
- Chất lượng: Mới 100%
- Bảo hành: 18 tháng
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá thương mại ngay!
Tổng quan
Cảm biến quang điện CPK-DF1MR3 hình chữ nhật thuộc dòng cảm biến quang điện CPK. Cảm biến được thiết kế để phát hiện vật thể dựa trên nguyên lý phản xạ khuếch tán. Sản phẩm có khoảng cách nhận diện lên đến 1m và sử dụng công nghệ hồng ngoại. Đây là một giải pháp lý tưởng cho nhiều ứng dụng trong tự động hóa công nghiệp.
Giới thiệu chung cảm biến quang điện CPK-DF1MR3
- Sử dụng công nghệ hồng ngoại đỏ hiện đại để tăng độ chính xác và hiệu quả.
- Cảm biến có thể tự động tắt hoặc bật tùy thuộc vào điều kiện ánh sáng môi trường.
- Khả năng chống nhiễu mạnh, đảm bảo hoạt động ổn định.
- Khoảng cách nhận diện xạ, phản xạ chùm xuyên qua lên đến 40m, phản xạ khuếch tán lên đến 2,5m.
Bảng mã cảm biến quang điện CPK-DF1MR3
| Loại cảm biến | Phản xạ khuếch tán | |
| Loại | Đầu ra rơ-le | CPK-DF1MR3 |
Đại lý cung cấp cảm biến quang điện CPK-DF1MR3
Bình Dương AEC cung cấp mã sản phẩm cảm biến quang điện Chanko. Là đại lý phân phối chính hãng các sản phẩm cảm biến Chanko tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ báo giá ngay qua Zalo OA hôm nay.
Kích thước
Kích thước
Sơ đồ mạch điện
Sơ đồ mạch điện
Thông số kỹ thuật
Thông số kỹ thuật
| Loại cảm biến | Phản xạ khuếch tán | |
| Loại | Đầu ra rơ-le | CPK-DF1MR3 |
| Khoảng cách nhận diện | 1m | |
| Đối tượng phát hiện tiêu chuẩn | Giấy trắng: 100x100mm
Giấy trắng: 300x300mm |
|
| Khoảng cách chênh lệch | Khoảng cách nhận diện dưới 20% | |
| Góc định hướng | – | |
| Nguồn sáng (Bước sóng) | Diode phát quang hồng ngoại đỏ (bước sóng 850 nm) | |
| Điện áp | DC24~240V; AC24~240V±10% 50/60Hz | |
| Công suất/Dòng điện tiêu thụ | Dưới 2W | |
| Điều khiển đầu ra | Rơ-le ra: Tiếp điểm thường đóng, chịu được tối đa AC250V với dòng điện không quá 3A (trong điều kiện mạch thuần trở), chịu được dòng điện DC5V với cường độ lớn hơn 10mA | |
| Chế độ hoạt động | Chọn chế độ Dark ON / Light ON bằng kết nối dây | |
| Đèn báo | Đèn báo hoạt động (màu cam)
Đèn báo ổn định (màu xanh) Đèn báo nguồn (màu xanh): chỉ dành cho bộ phát chùm tia |
|
| Mạch bảo vệ | Bảo vệ ngược chiều nguồn điện, hấp thụ xung điện, bảo vệ ngắn mạch tải | |
| Điều chỉnh độ nhạy | Nút điều chỉnh duy nhất | |
| Thời gian phản hồi | Ít hơn 20ms | |
| Điều chỉnh độ nhạy | Nút điều khiển duy nhất (chỉ đối với bộ thu) | |
| Ánh sáng môi trường (Phía đầu thu) | Mặt thu sáng chiếu sáng đèn sợi đốt: ít hơn 3000 lux, ánh sáng mặt trời: ít hơn 11000 lux | |
| Phạm vi nhiệt độ hoạt động | Hoạt động: -25 ~ 55 °C / Bảo quản: -40 ~ 70 °C (tránh đóng băng, không ngưng tụ) | |
| Phạm vi độ ẩm | Hoạt động: 35~85% RH / Bảo quản: 35~95%RH (không ngưng tụ) | |
| Điện trở cách điện | Điện trở cách điện giữa toàn bộ phần sạc và vỏ phải lớn hơn 20MΩ khi đo bằng máy megger DC 500V | |
| Điện áp chịu đựng | AC 1000V 50/60Hz được áp dụng trong vòng 1 phút giữa toàn bộ phần sạc và vỏ máy | |
| Độ rung (Độ bền) | Dao động lên xuống 1,5mm với tần số 10-55Hz theo từng hướng X/Y/Z trong mỗi 2 giờ | |
| Va đập (Độ bền) | 300m/s² mỗi 10 lần theo hướng X/Y/Z | |
| Cấp bảo vệ | Tiêu chuẩn IEC IP65 (Lưu ý: không có nút điều chỉnh IP67) | |
| Chế độ kết nối | Dây dẫn ra (dẫn điện tiêu chuẩn 2m) | |
| Trọng lượng (khi đóng gói) | Khoảng 132g | |
| Đóng gói | Vỏ | ABS |
| Thấu kính/Cửa sổ hiển thị | PDM | |
| Cáp | Dây cáp PVC 2m, bán kính uốn cong: R18 | |
| Phụ kiện | Hướng dẫn, giá đỡ lắp đặt | |
