Cảm biến tiệm cận hình trụ 3 dây DC CL40-QN20D nhận diện 20mm
Brand
276.480₫
- Loại cảm biến: Cảm biến tiệm cận
- Khoảng cách nhận diện: 20mm
- Điện áp: 12-24VDC (12-30VDC)
- Kích thước: M40
- Chế độ đầu ra: NPN/PNP
- Hãng: CHANKO
- Chất lượng: Mới 100%
- Bảo hành: 18 tháng
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá thương mại ngay!
Tổng quan
Cảm biến tiệm cận hình trụ 3 dây DC CL40-QN20D thuộc dòng cảm biến tiệm cận điện cảm hình trụ. Đây là thiết bị điện tử thông minh, được ứng dụng rộng rãi trong tự động hóa công nghiệp. Sản phẩm có khả năng nhận diện chính xác ở khoảng cách 20mm. Đồng thời, cảm biến này hoạt động dựa trên nguyên lý cảm ứng điện từ. Sản phẩm được sản xuất bởi thương hiệu Chanko, đảm bảo chất lượng cao và độ bền.
Giới thiệu chung cảm biến tiệm cận hình trụ 3 dây DC CL40-QN20D
- Độ lặp lại chính xác cao và nhất quán trong từng lần đo.
- Ít bị ảnh hưởng bởi sự thay đổi nhiệt độ môi trường.
- Khả năng chống nhiễu mạnh, giảm thiểu ảnh hưởng của nhiễu điện từ và tín hiệu nhiễu khác.
- Cấu trúc đèn báo hiệu hai bên, giúp dễ dàng quan sát trạng thái hoạt động của cảm biến.
- Dây cáp tiêu chuẩn 2m.
- Thiết kế chắc chắn, hoạt động ổn định, hiệu quả cao và giá cả hợp lý.
Bảng mã cảm biến tiệm cận hình trụ 3 dây DC CL40-QN20D
| Sản phẩm | CL40 | |
| Chế độ đầu ra | (1) NPN NO | CL40-QN20DN1 |
| NPN NC | CL40-QN20DN2 | |
| Chế độ đầu ra | (2) PNP NO | CL40-QN20DP1 |
| PNP NC | CL40-QN20DP2 |
Lưu ý: 1 – Cảm biến tiệm cận NPN: khi có vật thể, đầu ra sẽ “hạ xuống” hay nói cách khác đầu ra LOW khi có vật thể (đầu ra của cảm biến sẽ chuyển về trạng thái thấp – 0V).
2 – Cảm biến tiệm cận PNP: khi có vật thể, đầu ra sẽ “nâng lên” hay nói cách khác đầu ra HIGH khi có vật thể.
Đại lý cung cấp cảm biến tiệm cận hình trụ 3 dây DC CL40-QN20D
Bình Dương AEC cung cấp mã sản phẩm cảm biến tiệm cận Chanko. Là đại lý phân phối chính hãng các sản phẩm cảm biến Chanko tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ báo giá ngay qua Zalo OA hôm nay.

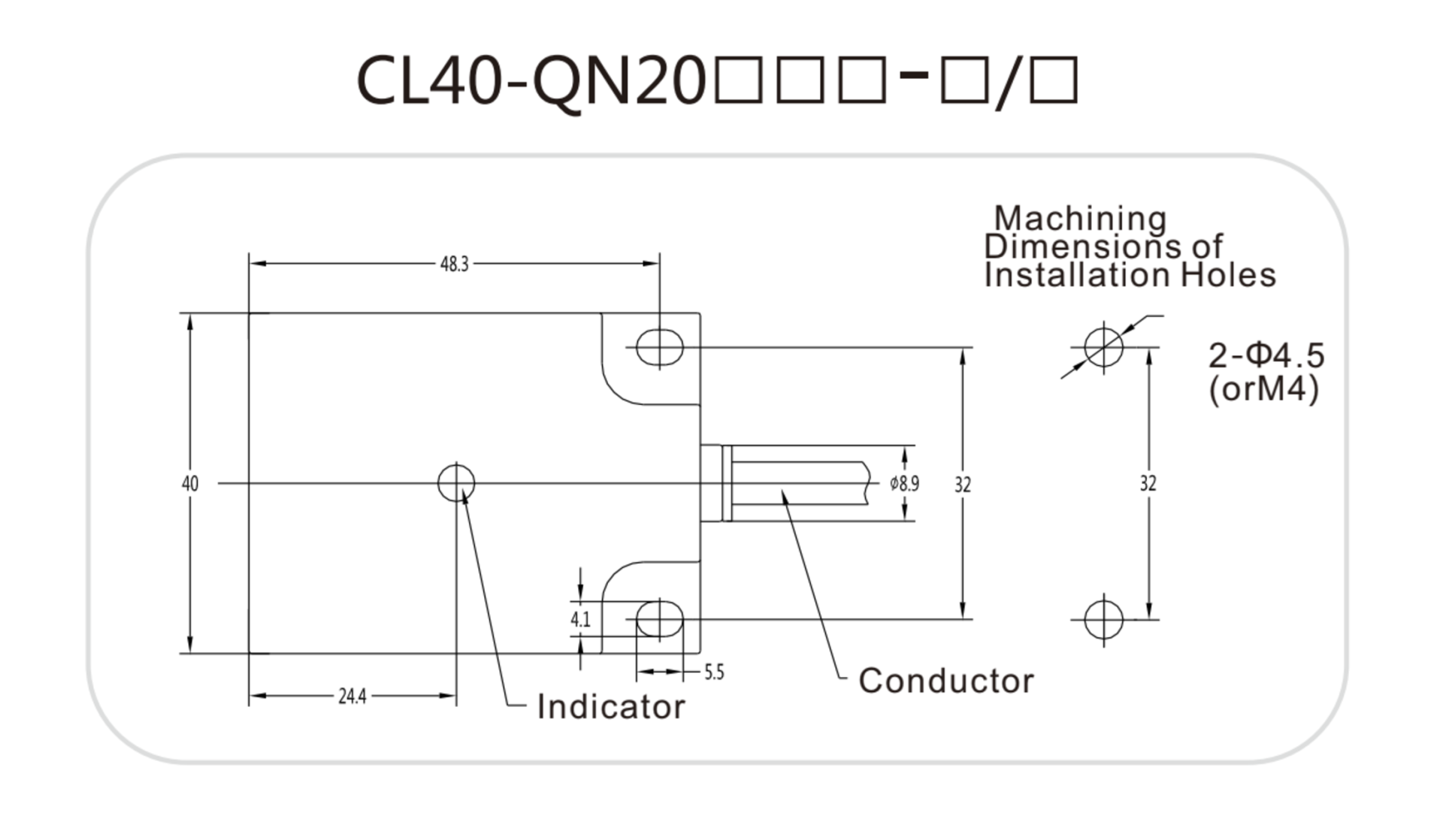

Kích thước
Kích thước
| Mã sản phẩm | CL40-QN20D** |
| Kích thước (mm) | 40*40*57 |

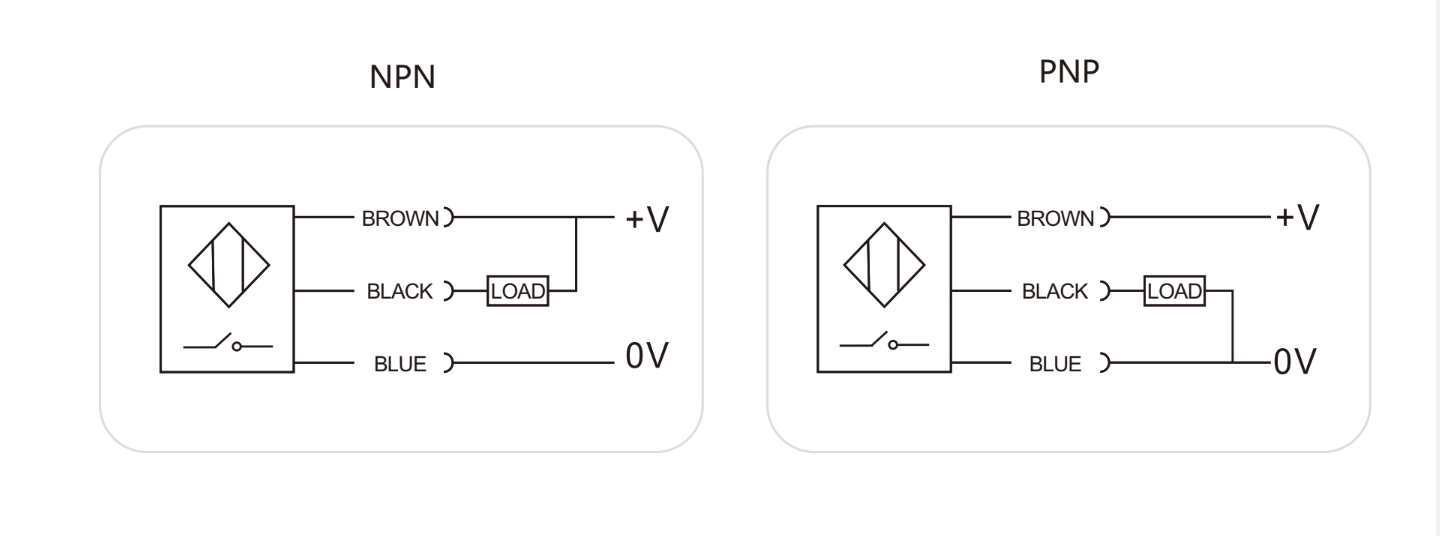

Sơ đồ mạch điện
Sơ đồ mạch điện
Thông số kỹ thuật
Thông số kỹ thuật
| Mã sản phẩm | CL40-QN20D** | |
| Cách lắp đặt | Không phẳng | |
| Khoảng cách phát hiện | 20mm±10% | |
| Khoảng cách cài đặt | 0~16mm | |
| Kích thước (mm) | 40*40*57 | |
| Đối tượng phát hiện tiêu chuẩn | Sắt 50×50×1mm | |
| Tần số | 40Hz | |
| Chênh lệch chuyển động | Khoảng cách phát hiện nhỏ hơn 10% | |
| Điện áp hoạt động | DC12-24V, độ gợn sóng (P-P) nhỏ hơn 10% (DC10-30) | |
| Dòng tiêu thụ tĩnh | Ít hơn 8mA (ởi DC12V), ít hơn 15mA (ở DC24V) | |
| Điều khiển đầu ra | Công suất chuyển mạch | Dưới 100mA |
| Điện áp dư | Dưới 2V (dòng tải 200mA) | |
| Chỉ số | Hiển thị trạng thái hoạt động (đèn đỏ) | |
| Mạch bảo vệ | Bảo vệ ngược, hấp thụ xung | |
| Nhiệt độ hoạt động | Hoạt động/Bảo quản: -25°C ~ +70°C(không đóng băng, không ngưng tụ) | |
| Độ ẩm hoạt động | Hoạt động/Bảo quản: 35% ~ 95% RH (không ngưng tụ) | |
| Ảnh hưởng của nhiệt độ | Hoạt động ổn định ở 23°C trong khoảng nhiệt độ từ -25°C đến 70°C, với sai số khoảng cách phát hiện có thể lên đến ±10% | |
| Ảnh hưởng của điện áp | Khi điện áp nguồn thay đổi trong khoảng 15% so với giá trị tiêu chuẩn thì khoảng cách phát hiện của thiết bị sẽ chỉ thay đổi không quá 1% | |
| Điện trở cách điện | Điện trở cách điện giữa toàn bộ phần sạc và vỏ phải lớn hơn 50MΩ khi đo bằng máy megger DC 500V | |
| Chịu được điện áp | AC 1000V 50/60Hz được áp dụng trong vòng 1 phút giữa toàn bộ phần sạc và vỏ máy | |
| Độ rung (Độ bền) | Dao động lên xuống 1,5mm với tần số 10-55Hz theo từng hướng X/Y/Z trong mỗi 2 giờ | |
| Va đập (Độ bền) | 300m/s² mỗi 10 lần theo hướng X/Y/Z | |
| Cấp bảo vệ | IEC tiêu chuẩn IP67 | |
| Chế độ kết nối | M12, 4 chân | |
| Trọng lượng | Khoảng 198g | |
| Chất liệu | Vỏ cảm biến: ABS chịu nhiệt; dây cáp tiêu chuẩn (màu đen) làm bằng PVC | |
