Biến tần GK500-4T3.7B là biến tần 3 pha 380V 3.7kW thuộc dòng biến tần GK500 của GTAKE. BiếntầnGK500 là dòng biến tần mini điều khiển vector V/f vòng hở đa chức năng, phục vụ như cầu điều khiển đa dạng như PLC đơn giản, nhiều cấp tốc độ, tích hợp PID, cài đặt linh hoạt V/f.
Công suất định mức: 3.7kW
Dòng điện đầu vào định mức: 11.0A
Dòng điện đầu ra định mức: 9.0A
Chất lượng: Mới 100%
Bảo hành: 24 tháng
Chứng từ: Có hóa đơn VAT
Hãng: GTAKE
Bình Dương AEC là đại lý phân phối độc quyền biến tần GTAKE tại Việt Nam. Liên hệ qua Zalo OA hoặc Hotline 0904.584.886 để được báo giá OEM và Thương mại ngay! Ưu đãi đặc biệt cho khách hàng mua lần đầu!
Biến tần GK500-4T3.7B thuộc dòng sản phẩm biến tần GTAKE GK500 3 pha 380V – biến tần mini đa năng của hãng GTAKE. Dải điện áp 3 pha 380V/400V/415V/440V/460V/480V -15%~+10% Bình Dương AEC là đại lý phân phối độc quyền biến tần GTAKE tại Việt Nam. Liên hệ qua Zalo OA để được báo giá OEM và Thương mại ngay!
Biến tần GK500-4T3.7B là biến tần 3 pha 380V 3.7kW mini đa năng
Tích hợp sẵn các chức năng điều khiển, tích hợp sẵn cổng truyền thông RS 485.
Ngõ vào ra phong phú.
Là sản phẩm bán chạy thứ 2 sau biến tần GK620 tại Việt Nam.
Nhỏ gọn, dễ dàng gá lắp
Kích thước nhỏ gọn vượt trội.
Sử dụng khung hình dạng sách để tiết kiệm không gian lắp đặt.
Cho phép lắp song song gần nhau mà không yêu cầu giảm độ sâu.

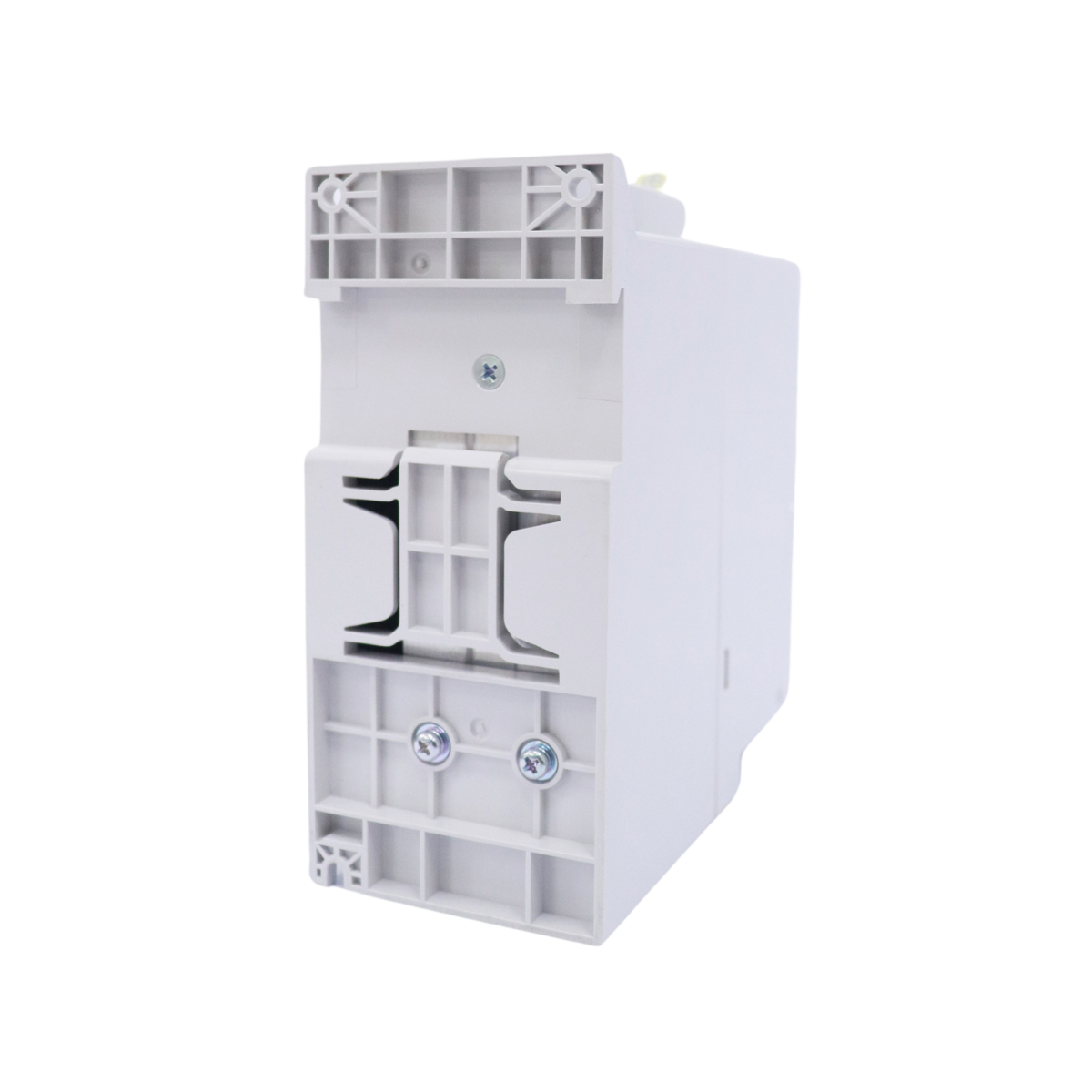

Cho phép lắp đặt trên DIN RAIL, bảng tủ.
Dễ vận hành và bảo trì

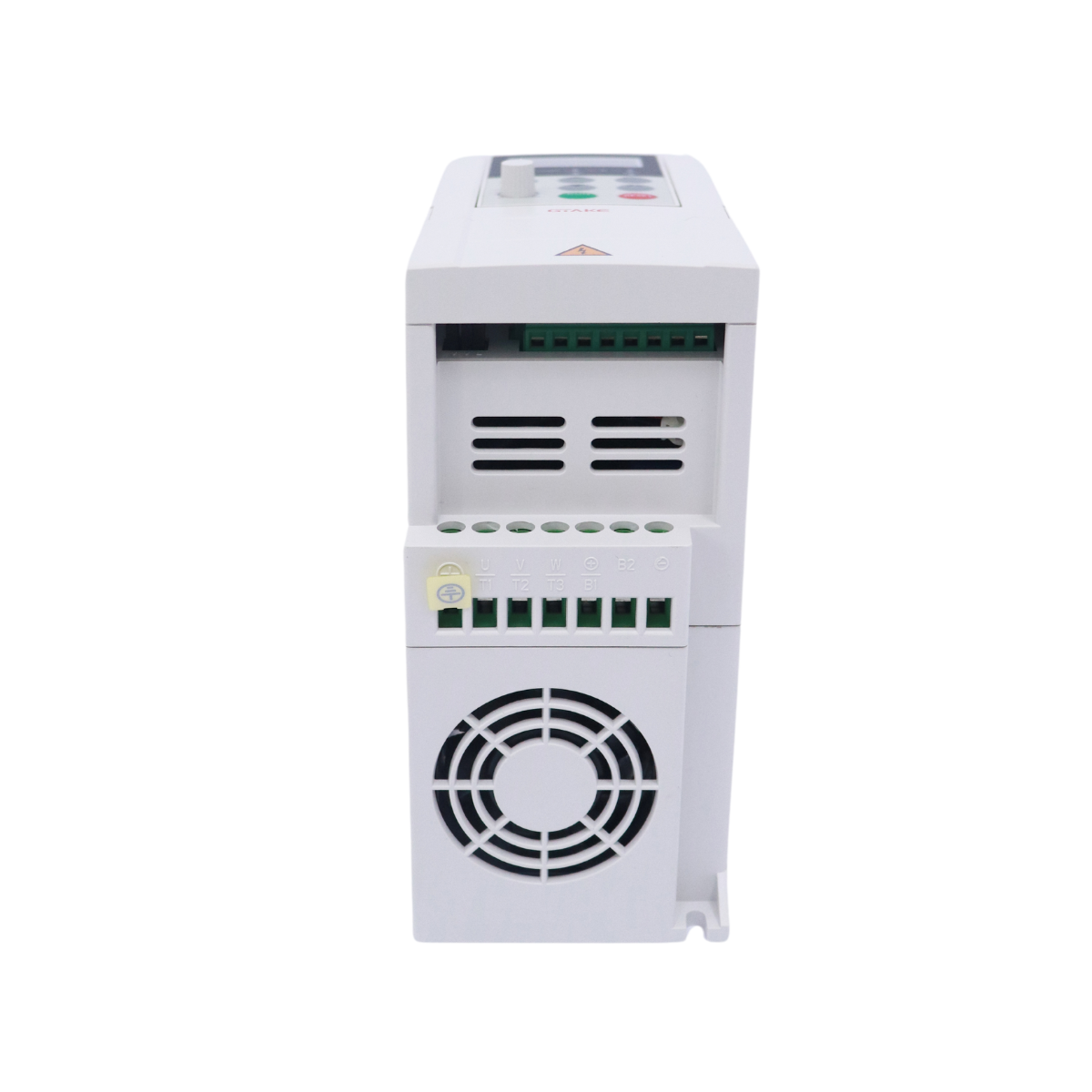

Các cổng Terminal tiện lợi.

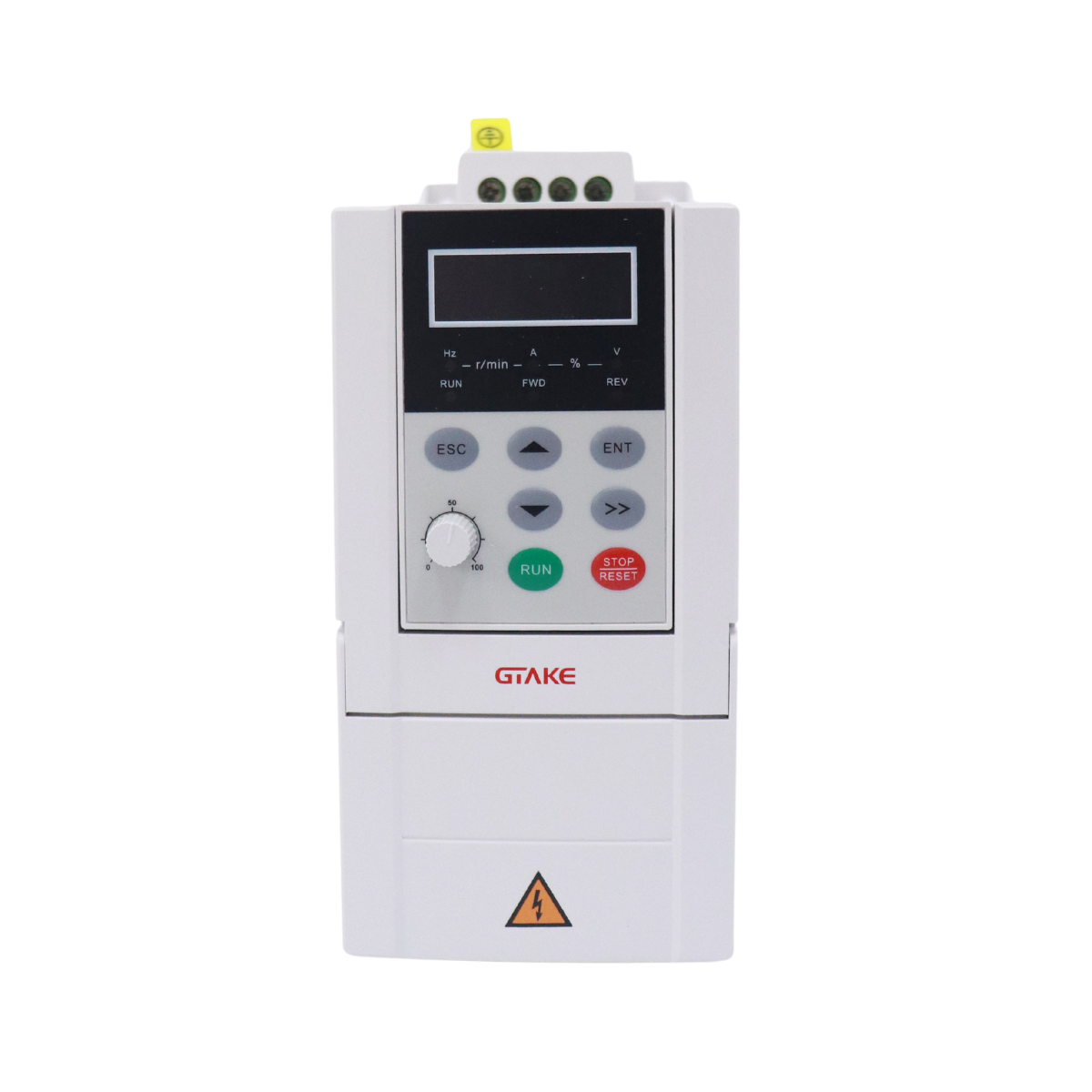

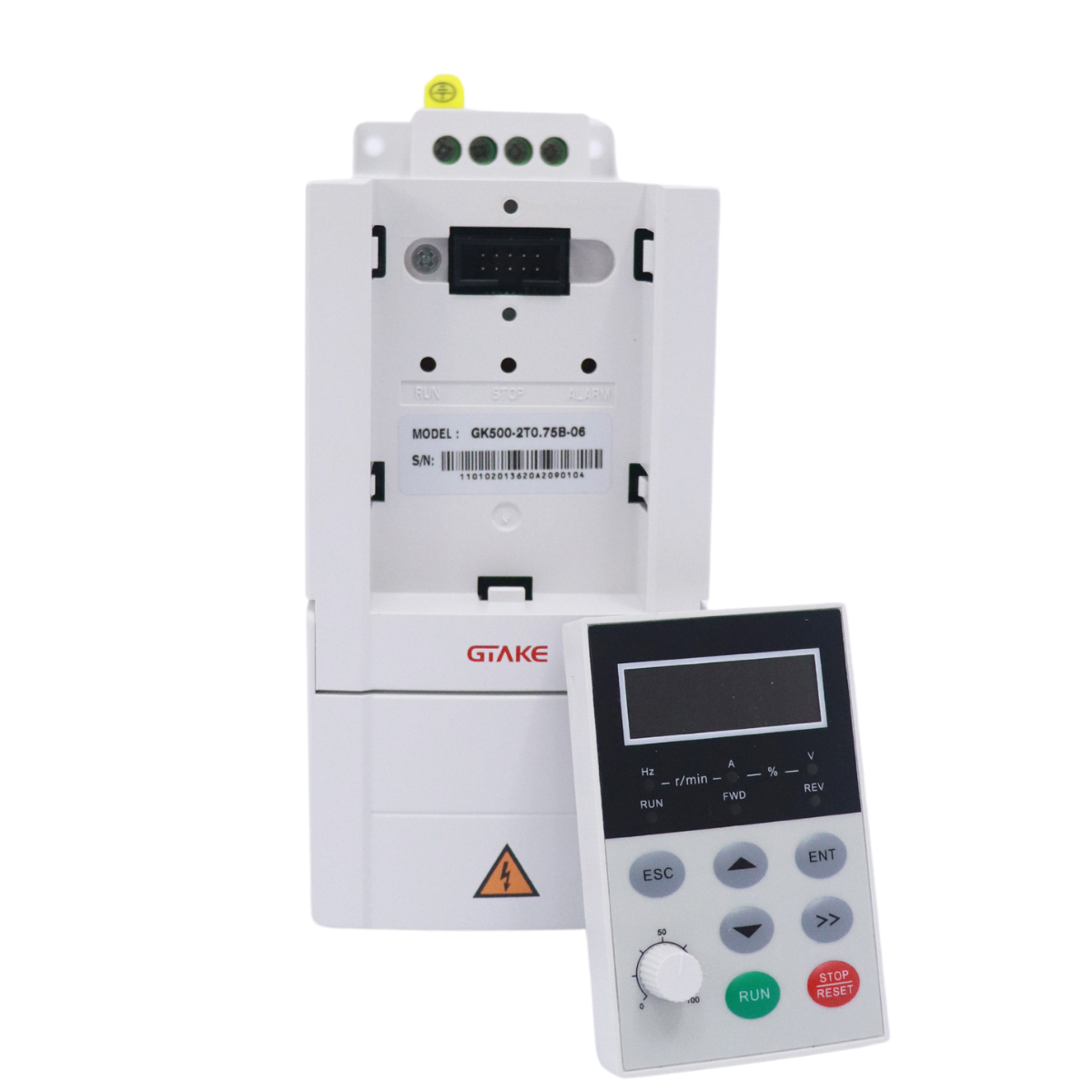

Bảng điều khiển LED keyboard có sẵn chiết áp và hỗ trợ cắm nóng.
Hỗ trợ sao chép và lưu trữ thông số hoạt động.
Thiết kế tản nhiệt tối ưu
Mặt sau được bao phủ, và tản nhiệt dạng vây giúp tối ưu hóa việc tản nhiệt.
Nhờ đó, đảm bảo GK500 hoạt động chính xác và tăng tuổi thọ của động cơ và biến tần.
Hệ thống thông gió cưỡng bức tránh xa các thiết bị điện tử.
Các bảng mạch in được bảo vệ tốt bên trong biến tần.
Ứng dụng biến tần GK500-4T3.7B
Biến tần GK500 của hãng GTAKE được ứng dụng rộng rãi cho các loại máy móc như: máy đóng gói, máy dán nhãn, máy đóng chai, băng tải cỡ nhỏ, máy rang cafe, máy chế biến, bơm, quạt, v.v.
Kích thước biến tần GK500-4T3.7B
H(cao)×W (rộng)×D (sâu): 188×85×172 mm
Cấu tạo biến tần GK500
Sơ đồ đấu nối biến tần
Đặc điểm nổi bật biến tần GK500
Torque khởi động ở 0.25Hz
180%
Nhiệt độ môi trường
50°C
Ngưỡng quá tải
200%
Điều tốc
1:200
Sai số tốc độ ±
0.2%
Phản ứng Torque
10 ms
Nếu bạn quan tâm đến chi tiết kỹ thuật về GK500, bạn có thể tải catalog biến tần GTAKE GK500 tại đây!
“B” có nghĩa là bộ hãm phanh được cài đặt sẵn theo mặc định.
Thông số kỹ thuật
Nguồn điện
Điện áp
Tần số cung cấp
220-240V/380-480V±10%(kéo dài)，-15%~+10%(ngắn)
50 / 60Hz ± 5%
Hệ số công suất dịch chuyển gần thống nhất cosφ
Bật nguồn cung cấp đầu vào
> 0,98
Tối đa 2 lần / phút
Hệ số công suất thực
0,92 ở tải định mức
Thông tin đầu ra
Điện áp đầu ra
Tần số đầu ra
0-100% định mức
0-600Hz
Chuyển đổi trên đầu ra
Thời gian lấy mẫu
Không giới hạn
0-600,00 giây / 6000,0 giây / 60000 giây có thể lập trình
Đầu vào
Đầu vào analog
Số đầu vào analog
Chế độ
1
Điện áp / Dòng điện
Mức điện áp
Phạm vi hiện tại
0-10V / 4 ~ 20mA
0 / 4-20mA Có thể mở rộng
Đầu vào
kỹ thuật số
Số đầu vào kỹ thuật số có thể lập trình
Logic
4
NPN hoặc PNP
Đầu vào
Dải tần số
24VDC, 5mA
0-200Hz
Mức điện áp
22V-26V
ModBus
Định dạng
Tỷ lệ
RTU / ASCII
4800/900/19200/38400/57600
Đầu ra
Đầu ra analog
Số đầu ra analog
Mức điện áp
1
0-10V
Mức điện áp
0-10V / 4 ~ 20mA
Đầu ra
kỹ thuật số
Số đầu ra kỹ thuật số
Mức điện áp
1, Có thể lập trình2
0-24V
Dải dòng điện đầu ra
0 ~ 50mA
Rơ le đầu ra
Số đầu ra rơle
1, Có thể lập trình
Bảng điều khiển từ xa
Chiều dài cáp tối đa
5 m
Kết nối cơ bản
Sau đây là sơ đồ viết mặc định cho GK500.
Vui lòng liên hệ với Binh Duong AEC nếu cần giải pháp tùy chỉnh.
Biến tần GK500 có thể chịu được 150% dòng định mức trong tối đa 1 phút, 180% trong 10 giây hoặc 200% trong 0,5 giây. Khả năng quá tải cao hơn có thể được mua bằng cách vượt quá định mức công suất ổ đĩa.
Cổng này cũng tương thích với đầu ra xung tốc độ cao. Để biết thông số kỹ thuật chi tiết, vui lòng tham khảo hướng dẫn sử dụng GK500.
Biến tần GK500 của hãng GTAKE được ứng dụng rộng rãi cho các loại máy móc như: máy đóng gói, máy dán nhãn, máy đóng chai, băng tải cỡ nhỏ, máy rang cafe, máy chế biến, bơm, quạt, v.v.
