Biến tần GK500 là dòng biến tần mini điều khiển vector V/f vòng hở đa chức năng, phục vụ như cầu điều khiển đa dạng như PLC đơn giản, nhiều cấp tốc độ, tích hợp PID, cài đặt linh hoạt V/f.

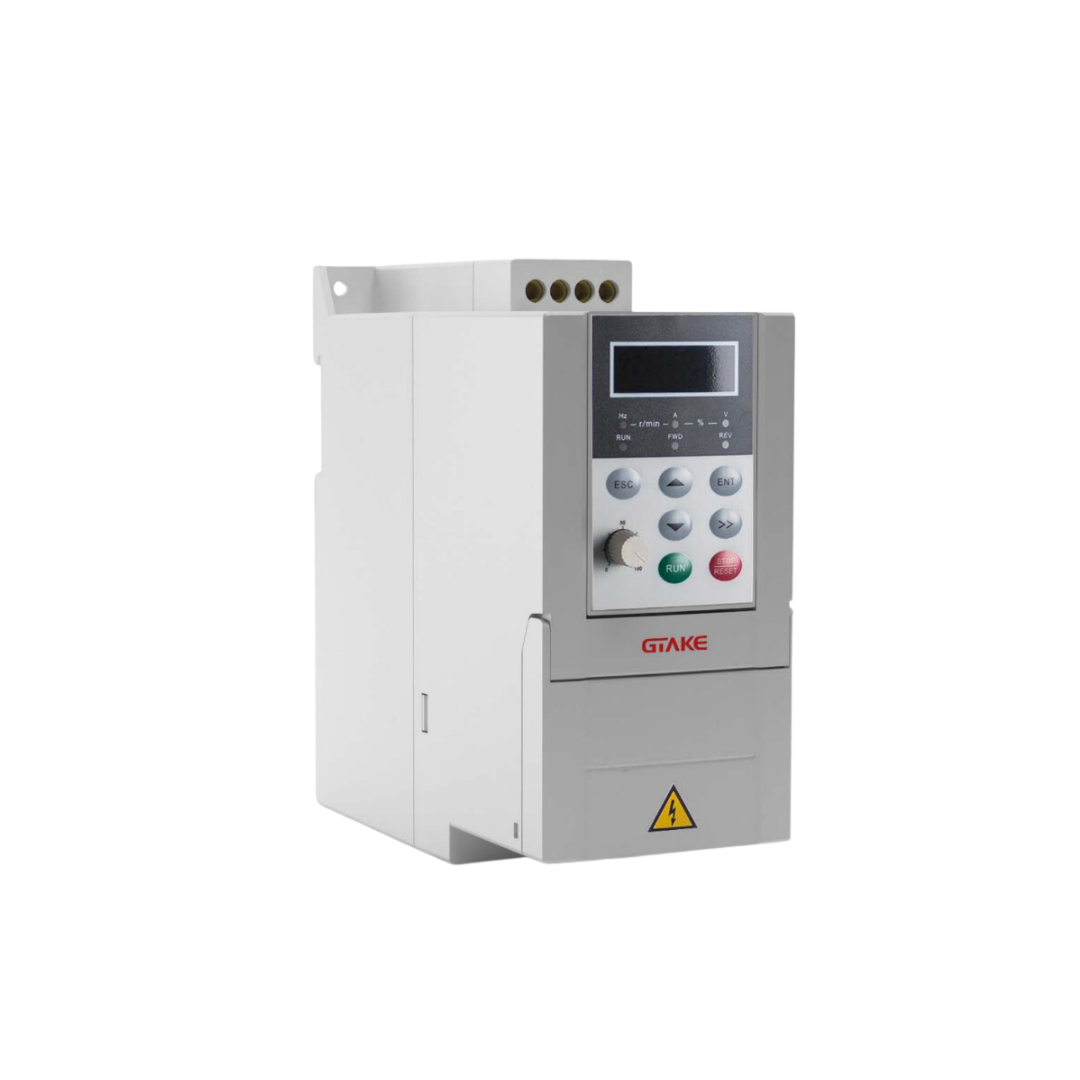

Biến tần GK500 – Biến tần mini đa năng
Các mã biến tần GK500 Bình Dương AEC đang phân phối
Tích hợp sẵn các chức năng điều khiển, tích hợp sẵn cổng truyền thông RS 485.
Ngõ vào ra phong phú.
Là sản phẩm bán chạy thứ 2 sau biến tần GK620 tại Việt Nam.

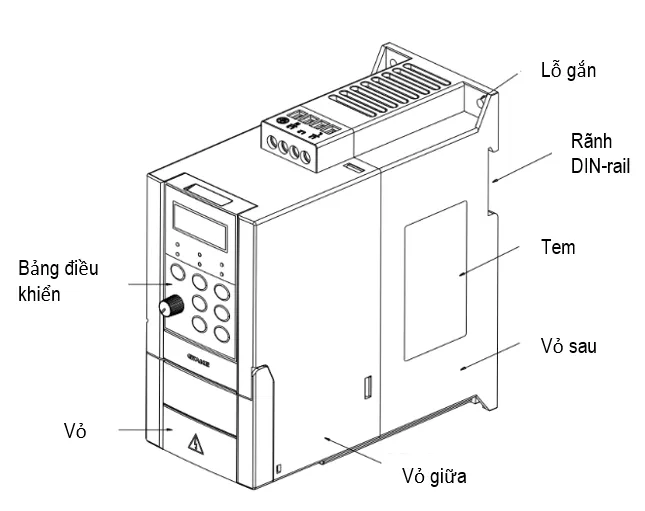

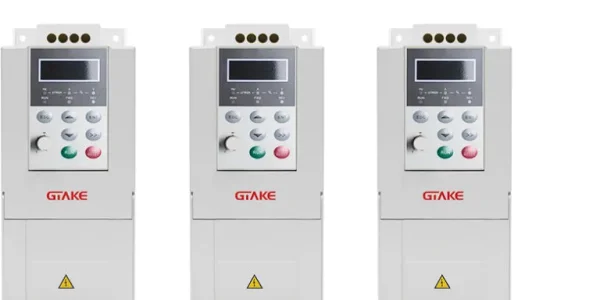

Nhỏ gọn, dễ dàng gá lắp
Kích thước nhỏ gọn vượt trội.
Sử dụng khung hình dạng sách để tiết kiệm không gian lắp đặt.

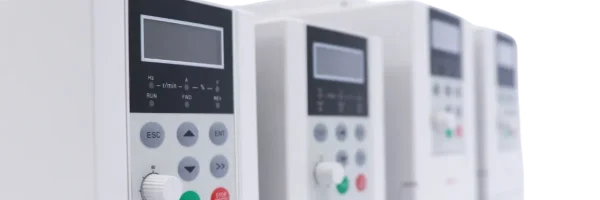

Cho phép lắp song song gần nhau mà không yêu cầu giảm độ sâu.
Cho phép lắp đặt trên DIN RAIL, bảng tủ.
Dễ vận hành và bảo trì
Các cổng Terminal tiện lợi.

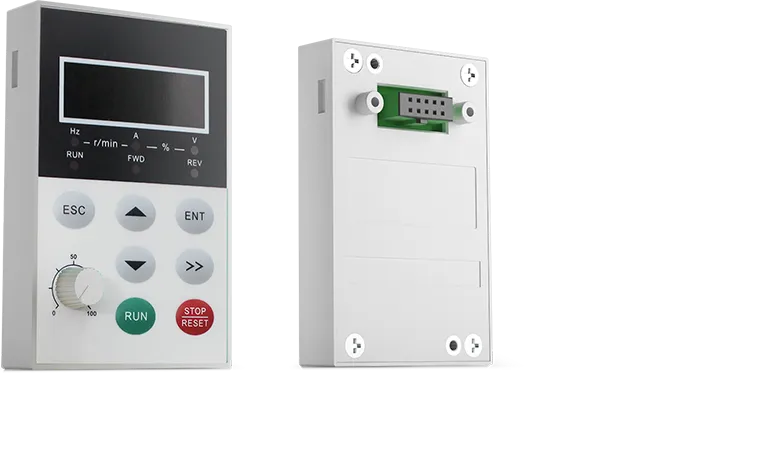

Bảng điều khiển LED keyboard có sẵn chiết áp và hỗ trợ cắm nóng.
Hỗ trợ sao chép và lưu trữ thông số hoạt động.

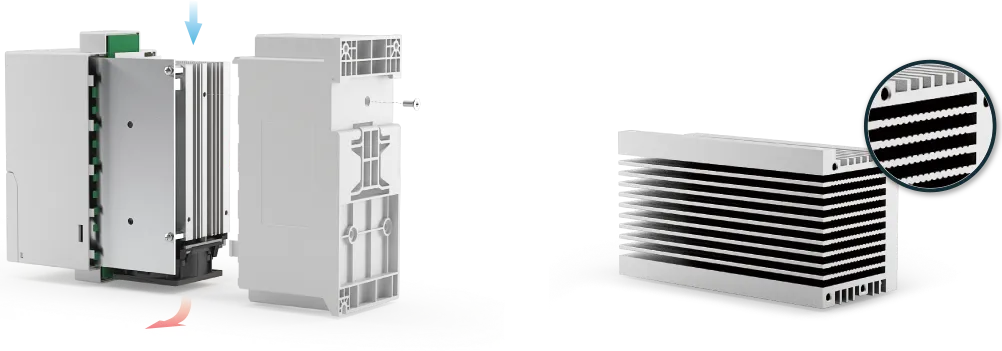

Thiết kế tản nhiệt tối ưu
Mặt sau được bao phủ, và tản nhiệt dạng vây giúp tối ưu hóa việc tản nhiệt.
Nhờ đó, đảm bảo GK500 hoạt động chính xác và tăng tuổi thọ của động cơ và biến tần.
Hệ thống thông gió cưỡng bức tránh xa các thiết bị điện tử.
Các bảng mạch in được bảo vệ tốt bên trong biến tần.
Ứng dụng biến tần GK500
Biến tần GK500 của hãng GTAKE được ứng dụng rộng rãi cho các loại máy móc như: máy đóng gói, máy dán nhãn, máy đóng chai, băng tải cỡ nhỏ, máy rang cafe, máy chế biến, bơm, quạt, v.v.
0-600,00 giây / 6000,0 giây / 60000 giây có thể lập trình
Đầu vào
Đầu vào analog
Số đầu vào analog
Chế độ
1
Điện áp / Dòng điện
Mức điện áp
Phạm vi hiện tại
0-10V / 4 ~ 20mA
0 / 4-20mA Có thể mở rộng
Đầu vào
kỹ thuật số
Số đầu vào kỹ thuật số có thể lập trình
Logic
4
NPN hoặc PNP
Đầu vào
Dải tần số
24VDC, 5mA
0-200Hz
Mức điện áp
22V-26V
ModBus
Định dạng
Tỷ lệ
RTU / ASCII
4800/900/19200/38400/57600
Đầu ra
Đầu ra analog
Số đầu ra analog
Mức điện áp
1
0-10V
Mức điện áp
0-10V / 4 ~ 20mA
Đầu ra
kỹ thuật số
Số đầu ra kỹ thuật số
Mức điện áp
1, Có thể lập trình2
0-24V
Dải dòng điện đầu ra
0 ~ 50mA
Rơ le đầu ra
Số đầu ra rơle
1, Có thể lập trình
Bảng điều khiển từ xa
Chiều dài cáp tối đa
5 m

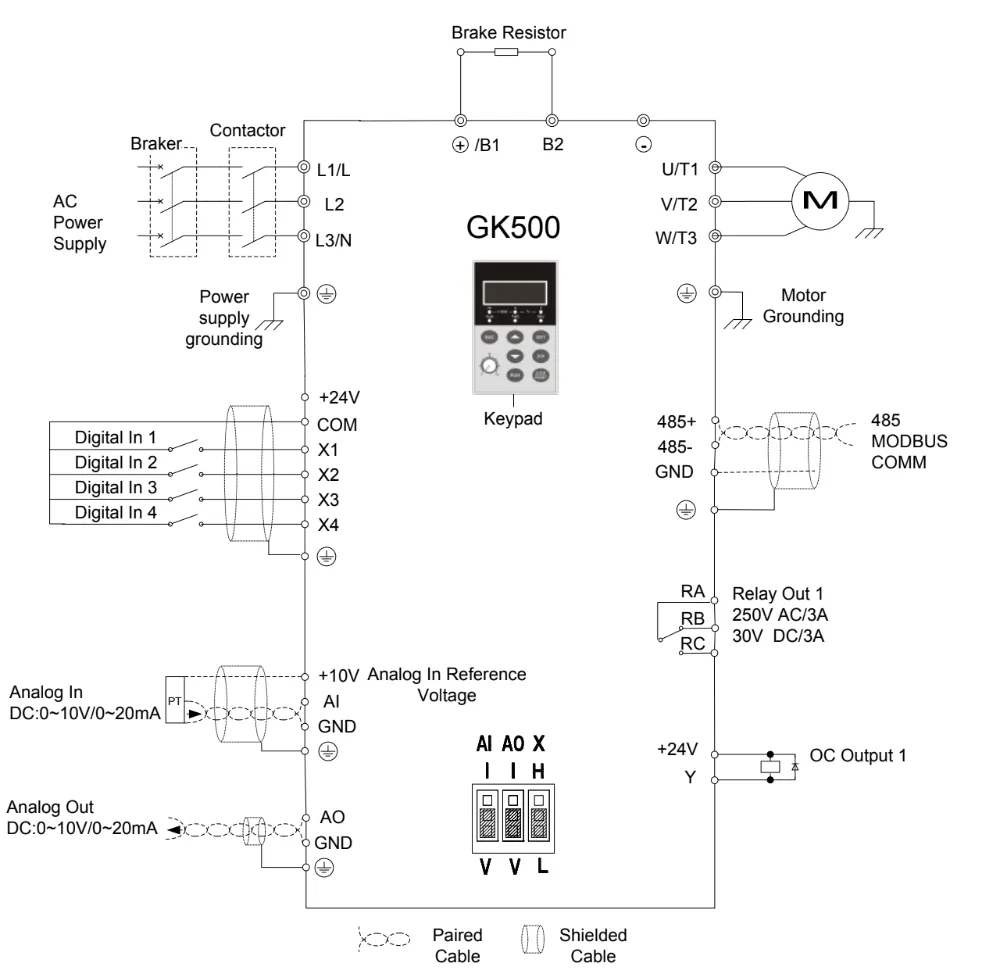

Kết nối cơ bản
Sau đây là sơ đồ viết mặc định cho GK500.
Vui lòng liên hệ với Binh Duong AEC nếu cần giải pháp tùy chỉnh.
Dải Công Suất
Mẫu
Công suất, kW
Dòng đầu vào định mức, A
Dòng đầu ra định mức, A
2T0.4B
0.4
5.4
2.3
2T0.75B
0.75
8.2
4
2T1.5B
1.5
14
7
2T2.2B
2.2
24
9.6
4T0.75B
0.75
3.4
2.1
4T1.5B
1.5
5.0
3.8
4T2.2B
2.2
5.8
5.1
4T3.7B
3.7
11
9
* 2T- 3 pha 220V (cũng áp dụng cho 1 pha 220V), 4T – 3 pha 380V.
“B” có nghĩa là bộ hãm phanh được cài đặt sẵn theo mặc định.
Biến tần GK500 có thể chịu được 150% dòng định mức trong tối đa 1 phút, 180% trong 10 giây hoặc 200% trong 0,5 giây. Khả năng quá tải cao hơn có thể được mua bằng cách vượt quá định mức công suất ổ đĩa.
Cổng này cũng tương thích với đầu ra xung tốc độ cao. Để biết thông số kỹ thuật chi tiết, vui lòng tham khảo hướng dẫn sử dụng GK500.
Biến tần GK500 của hãng GTAKE được ứng dụng rộng rãi cho các loại máy móc như: máy đóng gói, máy dán nhãn, máy đóng chai, băng tải cỡ nhỏ, máy rang cafe, máy chế biến, bơm, quạt,…
