Hướng dẫn cài đặt biến tần KOC200 và bảng mã lỗi chi tiết

Việc cài đặt biến tần KOC200 đúng kỹ thuật là yếu tố then chốt để bảo vệ động cơ và tối ưu hiệu suất sản xuất tại nhà máy. Bài viết này Bình Dương AEC sẽ hướng dẫn chi tiết quy trình đấu nối, thiết lập thông số cơ bản và bảng mã lỗi biến tần KOC200 chi tiết mới nhất năm 2026. Mời quý kỹ sư theo dõi để làm chủ hoàn toàn thiết bị trong hệ thống tự động hóa của mình.

Giới thiệu về biến tần KOC200

Biến tần KOC200 là dòng sản phẩm được phát triển nhằm mục đích phục vụ các ứng dụng tải nhẹ với yêu cầu khắt khe về diện tích không gian lắp đặt. Đây là thế hệ mới nhất thừa hưởng những đặc tính vận hành bền bỉ, đồng thời được tinh chỉnh để phù hợp khí hậu nóng ẩm tại Việt Nam. Thiết kế vỏ nhựa kỹ thuật cao cấp giúp thiết bị có khả năng kháng bụi nhẹ và bảo vệ các linh kiện điện tử nhạy cảm bên trong một cách an toàn nhất.

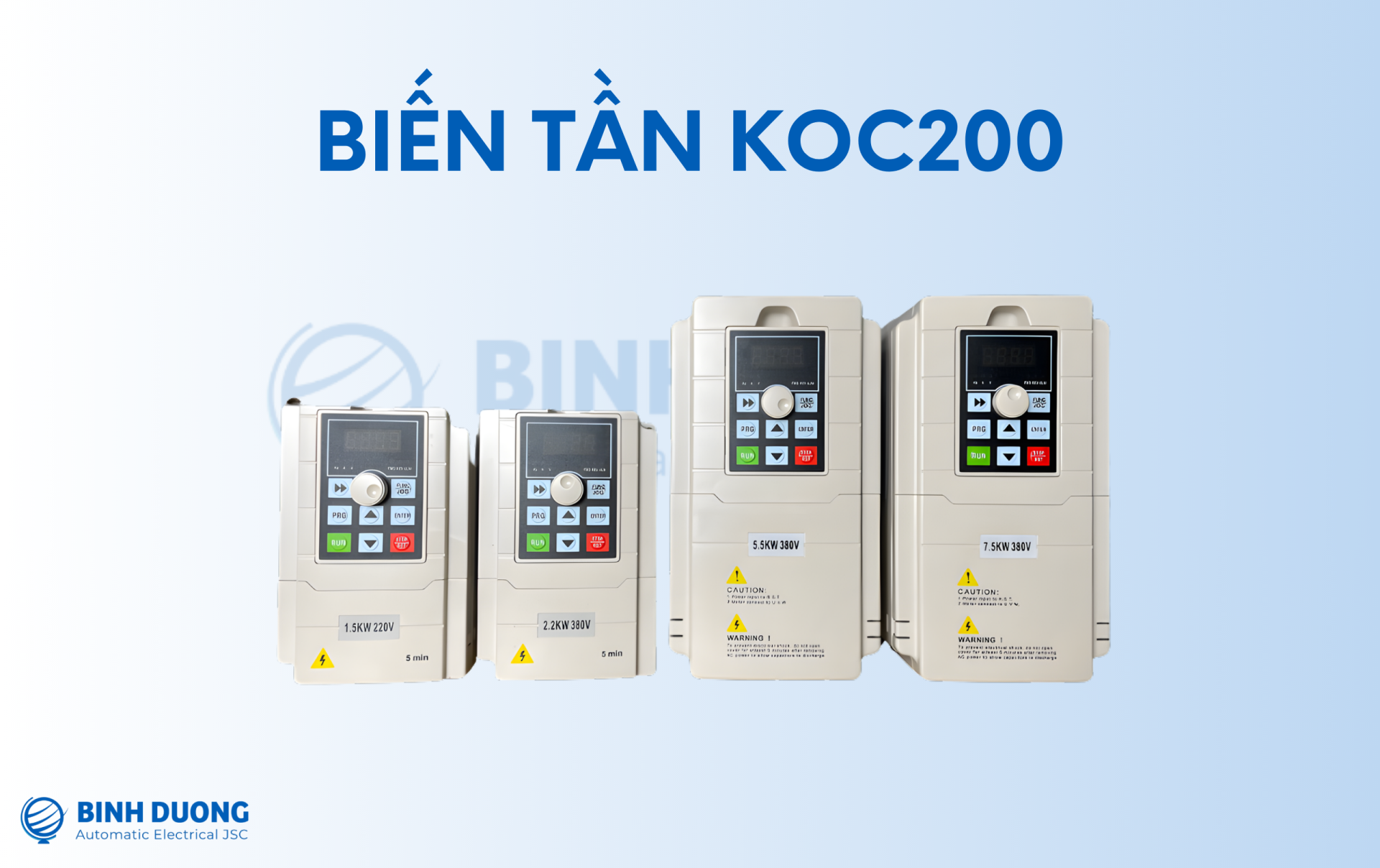

Biến tần KOC200

Với việc tích hợp giải thuật điều khiển vector vòng hở tiên tiến, thiết bị mang lại khả năng kiểm soát tốc độ động cơ cực kỳ chính xác và ổn định cao. Sản phẩm này không chỉ giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư ban đầu mà còn hỗ trợ giảm thiểu điện năng tiêu thụ trong quá trình sản xuất. Đây được xem là lựa chọn hàng đầu cho các đơn vị chế tạo máy đang tìm kiếm sự cân bằng hoàn hảo giữa hiệu suất vận hành và tính kinh tế tối ư

Những tính năng nổi bật của biến tần KOC200

Ưu điểm nổi bật của biến tần KOC200

Thiết kế siêu nhỏ gọn và tối ưu không gian

Biến tần KOC200 sở hữu kích thước vật lý được thu gọn tối đa giúp các kỹ sư tiết kiệm diện tích lắp đặt trong các tủ điện chật hẹp. Thiết kế này đặc biệt phù hợp với các nhà máy tại Việt Nam thường xuyên cần nâng cấp máy móc trên hạ tầng diện tích có sẵn. Việc lắp đặt thiết bị trở nên linh hoạt hơn bao giờ hết nhờ cấu trúc tản nhiệt thông minh và khả năng gá lắp dễ dàng trên thanh ray.

Công nghệ điều khiển Vector vòng hở mạnh mẽ

Dòng sản phẩm này tích hợp giải thuật điều khiển vector tiên tiến mang lại khả năng khởi động momen xoắn cực lớn ngay tại dải tần số thấp. Động cơ sẽ vận hành ổn định và mượt mà hơn ngay cả khi tải trọng thay đổi đột ngột trong quá trình sản xuất công nghiệp thực tế. KOC200 giúp hệ thống loại bỏ các rung chấn cơ khí không đáng có và nâng cao độ chính xác cho toàn bộ quy trình vận hành máy móc.

Tích hợp sẵn bộ điều khiển PID và truyền thông Modbus

Việc tích hợp sẵn chức năng PID giúp biến tần tự động điều chỉnh tốc độ theo các thông số phản hồi từ cảm biến áp suất hoặc lưu lượng. Kết hợp với cổng truyền thông Modbus RTU tiêu chuẩn, thiết bị dễ dàng kết nối và đồng bộ hóa với hệ thống PLC hoặc màn hình HMI Weintek. Tính năng này giúp các chủ nhà máy quản lý dữ liệu vận hành tập trung và tối ưu hóa hiệu suất làm việc cho toàn bộ dây chuyền.

Khả năng bảo vệ đa lớp và kháng môi trường khắc nghiệt

Bo mạch của biến tần KOC200 được phủ lớp sơn bảo vệ đặc biệt giúp chống lại sự ăn mòn từ độ ẩm và bụi bẩn trong môi trường nhà máy. Hệ thống bảo vệ thông minh tự động ngắt mạch khi xảy ra các sự cố quá dòng hoặc quá áp để đảm bảo an toàn tuyệt đối. Độ bền bỉ của thiết bị giúp doanh nghiệp giảm thiểu chi phí bảo trì định kỳ và ngăn ngừa rủi ro dừng máy ngoài ý muốn hiệu quả.

Giao diện vận hành thân thiện và dễ dàng cài đặt

Màn hình hiển thị LED rõ nét cùng hệ thống phím bấm logic giúp kỹ thuật viên thao tác cài đặt các thông số kỹ thuật một cách nhanh chóng. Chức năng sao chép thông số qua bàn phím cho phép người dùng triển khai cấu hình cho nhiều thiết bị tương tự mà không tốn nhiều công sức. Đây chính là ưu điểm lớn giúp rút ngắn thời gian bàn giao dự án và đơn giản hóa công tác bảo trì cho đội ngũ kỹ thuật viên.

Hướng dẫn cài đặt biến tần KOC200

Quy trình cài đặt biến tần KOC200 cần tuân thủ nghiêm ngặt các ký hiệu đầu cốt trên thiết bị để tránh các sự cố khi sử dụng thiết bị.

Hướng dẫn cài đặt biến tần KOC200 sơ đồ kết nối

Trước khi bắt đầu quy trình cài đặt biến tần KOC200, việc thực hiện đúng sơ đồ kết nối biến tần KOC200 là điều kiện tiên quyết để đảm bảo an toàn vận hành. Đấu nối chuẩn xác giúp bảo vệ các linh kiện bán dẫn nhạy cảm và ngăn ngừa rủi ro cháy nổ do nhầm lẫn nguồn điện đầu vào. Dưới đây là hướng dẫn chi tiết về cách bố trí mạch động lực và các chân tín hiệu điều khiển quan trọng cho dòng thiết bị này.

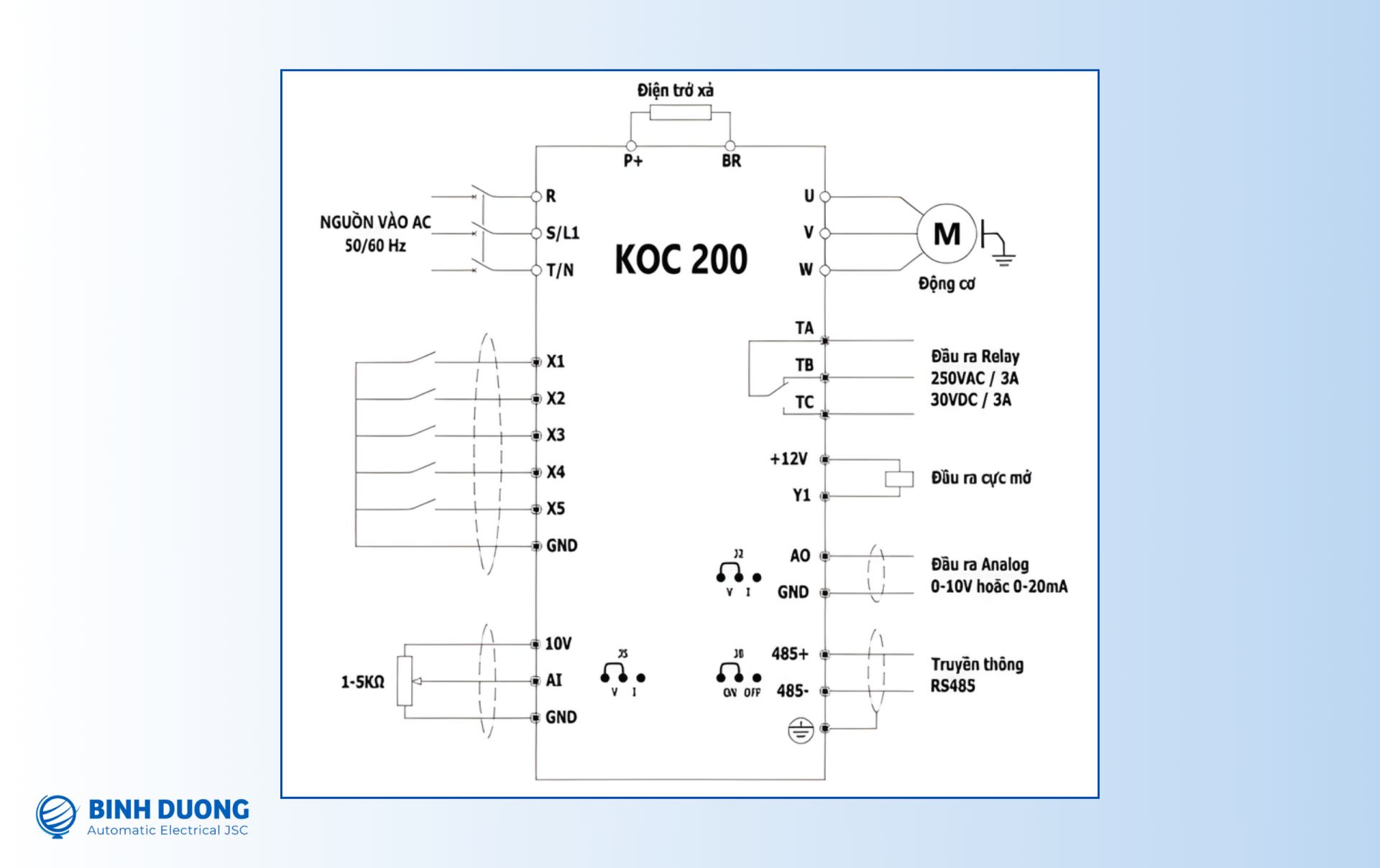

Hướng dẫn cài đặt sơ đồ kết nối biến tần KOC200

Lưu ý:
• R, S, T cầu đấu đầu vào nguồn 3 PHA 380V.
• L1, N cầu đấu đầu vào nguồn 1 PHA 220V.
• Điện trở xả được lắp tùy theo từng ứng dụng thực tế

Sau khi hoàn tất việc đấu nối biến tần KOC200, kỹ thuật viên cần kiểm tra lại toàn bộ các đầu cốt để chắc chắn không có hiện tượng lỏng lẻo hay chạm chập. Việc tuân thủ đúng sơ đồ kỹ thuật giúp quá trình thiết lập thông số ở bước tiếp theo diễn ra thuận lợi và đạt hiệu suất ổn định nhất.

Hướng dẫn cài đặt biến tần KOC200 tham số cài đặt cơ bản

Sau khi đã thực hiện các bước đấu nối mạch động lực và điều khiển, việc cấu hình các tham số cài đặt biến tần KOC200 là bước quyết định để thiết bị vận hành đúng ý đồ công nghệ. Các nhóm hàm b0, b1, b2 và b4 chứa đựng các thiết lập về thời gian tăng giảm tốc, chế độ bảo vệ và đặc tính của động cơ. Việc hiểu rõ ý nghĩa từng mã hàm giúp kỹ sư bảo trì tối ưu hóa hiệu suất, giảm thiểu rung chấn và kéo dài tuổi thọ cho hệ thống cơ khí.

Tham số	Chức năng	Mô tả giá trị cài đặt	Giá trị mặc định	Thay đổi
b0-06	Giới hạn dưới tần số	0.0Hz ~ Giới hạn trên tần số	0.0Hz	★
b0-08	Tần số tham chiếu	Từ 0.0Hz ~ Giới hạn trên tần số	10.0Hz	☆
b0-10	Thời gian tăng tốc	0.1 ~ 999.9s	Tùy model	☆
b0-11	Thời gian giảm tốc	0.1 ~ 999.9s	Tùy model	☆
b0-12	Hướng quay	0: Quay thuận; 1: Quay ngược; 2: Cấm quay ngược	0	☆
b0-14	Bù moment	0.0% ~ 30.0%	Tùy model	☆
b0-16	Tần số sóng mang	2.0 ~ 16.0kHz	Tùy model	★
b0-24	Đơn vị cài tần số	0: 0.1 Hz; 1: 1 Hz	0	☆
b0-25	Chế độ điều khiển động cơ	0: V/F; 1: V/F nâng cao; 2: Vector đơn giản; 3: Vector nâng cao; 4: Lực căng	0	★
b0-26	Chức năng chọn ứng dụng	0: Chung; 1: PID; 3: Bơm nước; 4: Máy CNC; 6: Momen khởi động lớn; 7: Chạy dừng nhanh	0	★
Nhóm b1 – Cài đặt vận hành phụ trợ và Đa cấp tốc độ
b1-04	Chế độ dừng	0: Dừng theo giảm tốc; 1: Dừng tự do	0	★
b1-09	Tần số JOG thuận	0.0 ~ 50.0Hz	10.0Hz	☆
b1-10	Tần số JOG nghịch	0.0 ~ 50.0Hz	10.0Hz	☆
b1-11	Thời gian tăng tốc JOG	0.1 ~ 999.9s	Tùy model	☆
b1-12	Thời gian giảm tốc JOG	0.1 ~ 999.9s	Tùy model	☆
b1-15	Kết hợp nguồn tần số	0: Chiết áp + Tần số tham chiếu; 2: Chiết áp + AI; 4: Tham chiếu + AI; 8: AI + PLC; 9: Tần số đặt trước	0	★
b1-17 -> b1-23	Đa cấp tốc độ 1 – 7	Cài đặt tần số cho các cấp tốc độ từ 1 đến 7	5.0Hz – 50.0Hz	☆
Nhóm b2: Lựa chọn chức năng cổng đầu vào
b2-13	Chức năng X1	0: Không chức năng	3	★
b2-14 -> b2-17	Chức năng X2 – X5	1: JOG thuận; 2: JOG ngược; 3: Chạy thuận; 4: Chạy ngược; 5: 3-Dây; 6: Dừng tự do; 13-15: Đa cấp tốc độ	Tùy model	★
b2-18	Chế độ chạy thuận/nghịch	0-1: Chế độ 2 dây; 2-4: Chế độ 3 dây	0	★
b2-19	Bảo vệ khởi động	0: Không tác dụng khi bật nguồn; 1: Có tác dụng khi bật nguồn	0	★
b2-20	Cài đặt ngõ ra Relay	1: Sẵn sàng; 2: Đang chạy; 5: Báo lỗi; 7: Cài tần số mở phanh (FDT)	5	☆
b2-25	Tần số mở phanh (FDT)	0.0Hz ~ Giới hạn trên tần số	10.0Hz	☆
Nhóm b4: Tham số động cơ
b4-00	Điện áp định mức	0 ~ 500V (Dòng 380V) hoặc 0 ~ 250V (Dòng 220V)	Tùy model	☆
b4-01	Dòng điện định mức	0.1 ~ 999.9A	Tùy model	☆
b4-02	Tốc độ định mức	0 ~ 9999 RPM (Vòng/phút)	Tùy model	☆
b4-03	Tần số định mức	1.0 ~ 999.9Hz	Tùy model	☆
b4-17	Công suất định mức	0.0 ~ 2000.0KW	Tùy model	☆
b4-16	Dò thông số động cơ	1: Dò động cơ kiểu tĩnh	0	☆

Cách nhập thông số cài đặt biến tần KOC200

Việc nắm vững cách nhập thông số biến tần KOC200 thông qua bàn phím điều khiển là bước cực kỳ quan trọng. Giao diện màn hình và hệ thống phím bấm được thiết kế tối ưu giúp kỹ sư dễ dàng truy cập vào các nhóm hàm chức năng từ cơ bản đến chuyên sâu. Dưới đây là mô tả chi tiết về cấu tạo bàn phím và quy trình thao tác trên các cấp menu của thiết bị.

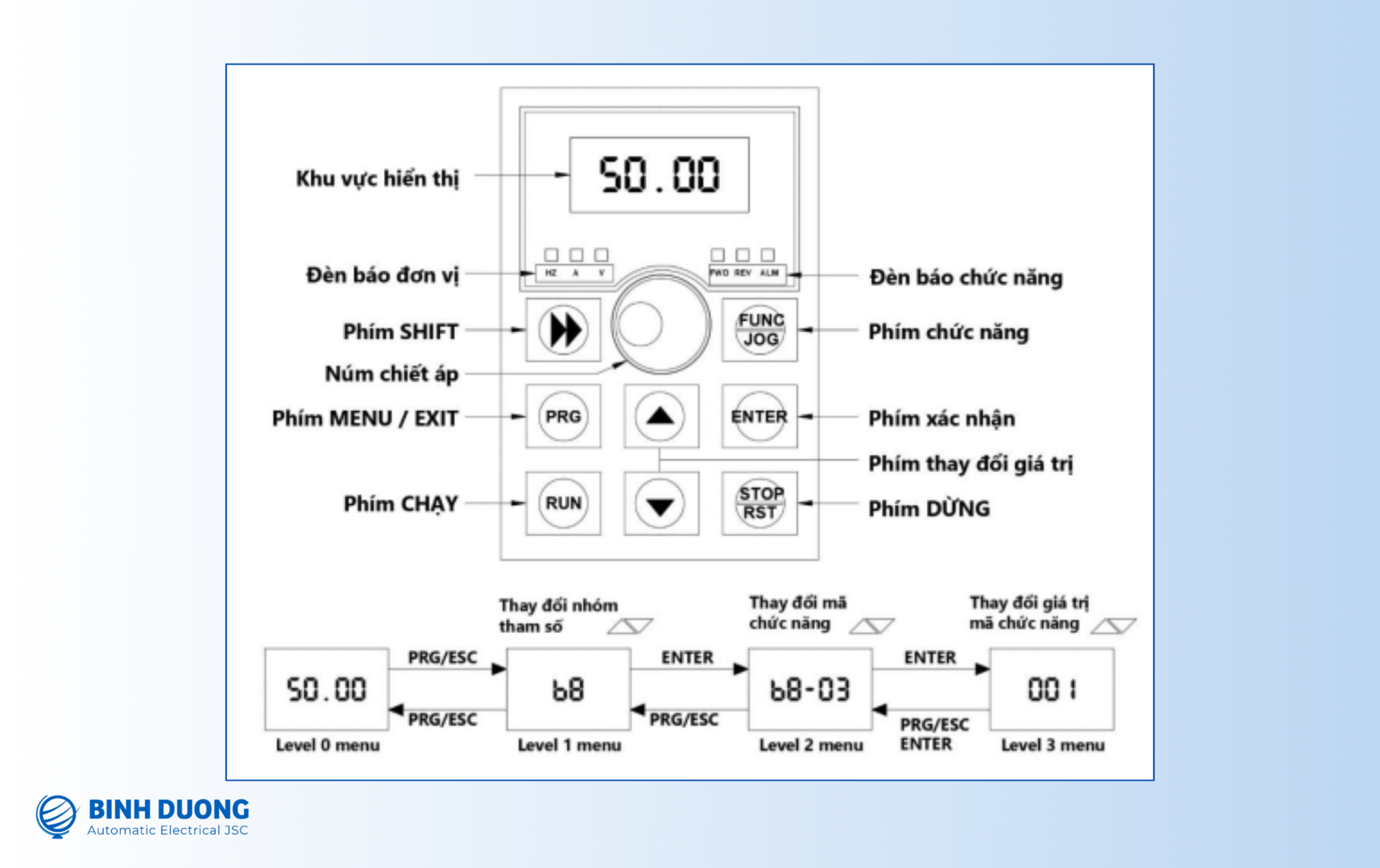

Hướng dẫn nhập thông số hướng dẫn cài đặt biến tần KOC200

Việc thành thạo kỹ năng nhập liệu sẽ giúp quý khách hoàn toàn làm chủ thiết bị và chủ động trong mọi tình huống cấu hình hệ thống. Tuy nhiên, kỹ sư cần lưu ý kiểm tra kỹ dải giá trị cho phép trước khi nhấn xác nhận để đảm bảo an toàn tuyệt đối cho thiết bị.

Hướng dẫn cài đặt biến tần KOC200 công tắc chiết áp ngoài

Trong thực tế sản xuất tại Việt Nam, việc đưa các nút điều khiển ra mặt tủ điện bằng công tắc và chiết áp là phương án được ưu tiên hàng đầu. Cách làm này không chỉ giúp công nhân vận hành thao tác nhanh chóng mà còn bảo vệ bàn phím biến tần khỏi bụi bẩn và tác động cơ học.

Dưới đây là cách cài đặt biến tần KOC200 để biến tần chuyển quyền điều khiển từ bàn phím sang công tắc và chiết áp ngoài.

STT	Tham số	Giá trị cài đặt	Đơn vị	Diễn giải chi tiết
1	b8-03	1		Reset toàn bộ biến tần về mặc định nhà sản xuất
2	b0-02	1		Chọn lệnh chạy từ terminal ngoài (Công tắc X1/X2)
3	b0-03	3		Chọn nguồn điều khiển tần số qua chân Analog AI
4	b0-04	50	Hz	Thiết lập tần số hoạt động lớn nhất cho hệ thống
5	b0-05	50	Hz	Thiết lập giới hạn trên của tần số vận hành
6	b0-10	10	Giây	Thời gian tăng tốc (Tùy chỉnh theo yêu cầu tải)
7	b0-11	10	Giây	Thời gian giảm tốc (Tùy chỉnh theo yêu cầu tải)
Tham số động cơ
1	b4-00	…	V	Điện áp định mức ghi trên nhãn động cơ
2	b4-01	…	A	Dòng điện định mức ghi trên nhãn động cơ
3	b4-02	…	RPM	Tốc độ quay định mức (Vòng/phút)
4	b4-03	…	Hz	Tần số định mức của động cơ
5	b4-17	…	KW	Công suất thực tế của động cơ

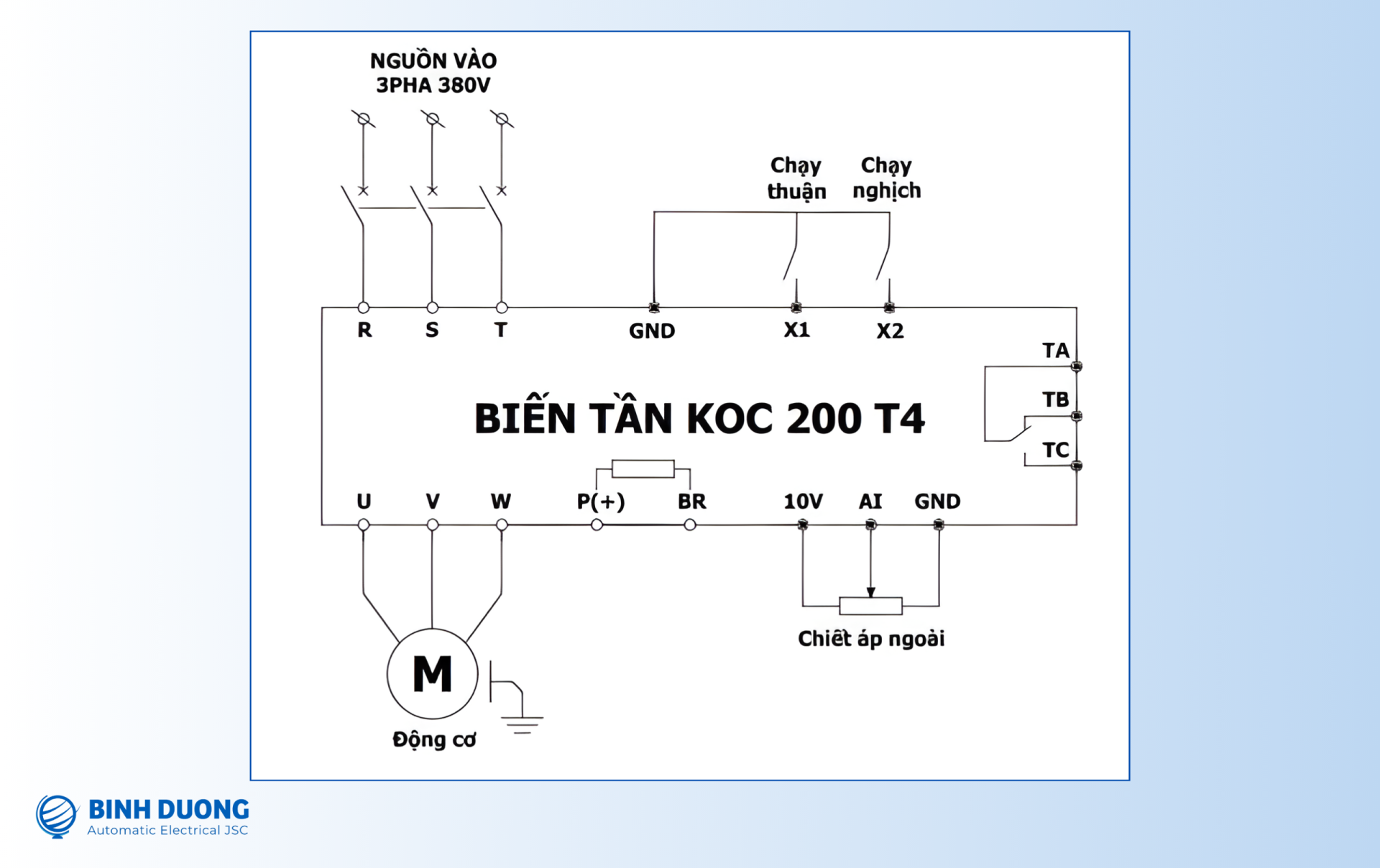

Sơ đồ kết nối cài đặt biến tần KOC200 công tắc chiết áp ngoài:

Sơ đồ kết nối cài đặt biến tần KOC200 công tắc chiết áp ngoài

Hướng dẫn cài đặt biến tần KOC200 mã lỗi và cách khắc phục

Trong quá trình vận hành dây chuyền sản xuất, việc nắm vững bảng mã lỗi cài đặt biến tần KOC200 là kỹ năng quan trọng giúp kỹ sư bảo trì rút ngắn thời gian dừng máy. Khi hệ thống gặp sự cố, biến tần sẽ tự động ngắt đầu ra và hiển thị mã lỗi trên màn hình LED để bảo vệ an toàn cho cả thiết bị và động cơ. Dưới đây là danh sách các mã lỗi phổ biến nhất cùng hướng dẫn khắc phục chi tiết được trích xuất từ tài liệu kỹ thuật chính thống.

STT	Mã lỗi	Diễn giải nguyên nhân	Cách khắc phục sự cố chi tiết
1	EOC1	Quá dòng điện trong quá trình tăng tốc	– Tăng thời gian tăng tốc (b0-10). – Giảm bớt tải trọng cơ khí. – Kiểm tra lại dây dẫn và cách điện động cơ. – Thực hiện dò lại tham số động cơ (Auto-tuning). – Điều chỉnh điện áp đầu vào đúng dải cho phép.
2	EOC2	Quá dòng điện trong quá trình giảm tốc	– Tăng thời gian giảm tốc (b0-11). – Giảm bớt tải hoặc lắp thêm điện trở xả. – Kiểm tra lại hệ thống dây dẫn và động cơ. – Dò lại tham số động cơ và điều chỉnh điện áp nguồn.
3	EOC3	Quá dòng điện ở vận tốc không đổi	– Giảm bớt tải trọng máy móc. – Kiểm tra tình trạng kẹt cơ khí của động cơ. – Thực hiện Auto-tuning tham số động cơ. – Chọn biến tần có công suất lớn hơn nếu tải quá nặng.
4	EHU1	Quá điện áp trong quá trình tăng tốc	– Tăng thời gian tăng tốc. – Kiểm tra lại nguồn điện cấp cho biến tần. – Thực hiện dò lại tham số động cơ. – Cân nhắc lắp đặt thêm điện trở xả.
5	EHU2	Quá điện áp trong quá trình giảm tốc	– Tăng thời gian giảm tốc (b0-11). – Kiểm tra lại dây dẫn đầu ra. – Điều chỉnh điện áp đầu vào ổn định. – Lắp đặt thêm điện trở xả để triệt tiêu điện áp dư.
6	EHU3	Quá điện áp ở vận tốc không đổi	– Điều chỉnh điện áp đầu vào trong khoảng cho phép. – Lắp đặt thêm điện trở xả cho ứng dụng hãm.
7	ESC1	Lỗi nguồn điện đầu vào	– Kiểm tra và điều chỉnh điện áp đầu vào ổn định.
8	ELU0	Điện áp đầu vào thấp (Sụt áp)	– Kiểm tra hệ thống điện lưới nhà máy. – Liên hệ với kỹ thuật viên để kiểm tra bộ chỉnh lưu.
9	EOL1	Quá tải biến tần	– Giảm tải trọng thực tế. – Kiểm tra dây dẫn từ biến tần đến motor. – Thay thế biến tần công suất lớn hơn.
10	EOL2	Quá tải động cơ (Motor)	– Kiểm tra dòng điện thực tế của động cơ. – Giảm tải hoặc nâng cấp công suất động cơ/biến tần.
11	EPLI	Lỗi mất pha đầu ra	– Kiểm tra dây dẫn từ biến tần tới động cơ. – Kiểm tra cuộn dây bên trong động cơ. – Liên hệ kỹ thuật viên AEC để kiểm tra khối IGBT.
12	E-OH	Quá nhiệt khối công suất biến tần	– Kiểm tra và vệ sinh quạt tản nhiệt. – Đảm bảo tủ điện thông thoáng, không bị che chắn.
13	EPID	Mất tín hiệu phản hồi PID	– Kiểm tra lại dây tín hiệu từ cảm biến áp suất/lưu lượng. – Thay đổi ngưỡng phát hiện lỗi trong cài đặt.
14	E485	Lỗi truyền thông RS485	– Kiểm tra dây tín hiệu truyền thông và cài đặt địa chỉ.

Lời kết

Nắm vững cách cài đặt biến tần KOC200 và bảng mã lỗi là yếu tố then chốt để đảm bảo dây chuyền vận hành thông suốt. Đây là dòng sản phẩm tải nhẹ tối ưu về chi phí nhưng vẫn đáp ứng đầy đủ các yêu cầu kỹ thuật cơ bản trong nhà máy.
