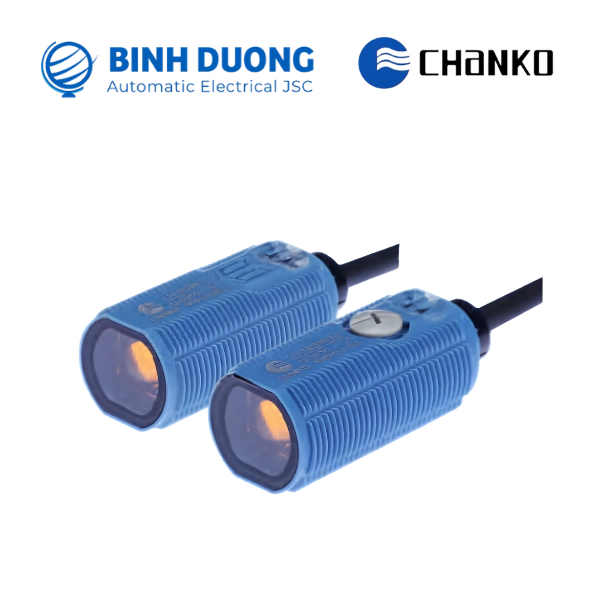

Cảm biến quang điện phản xạ khuếch tán CPA-DF300
330.000₫
-
Loại cảm biến: Cảm biến quang điện
-
Phương thức phát hiện: Phản xạ khuếch tán
-
Khoảng cách nhận diện: 300mm (30cm)
-
Điện áp: 12-24VDC (10-30VDC)
-
Kích thước thân: Hình trụ ren M18
-
Chế độ đầu ra: NPN / PNP
-
Hãng: CHANKO
-
Chất lượng: Mới 100%
Liên hệ qua Zalo OA hoặc Hotline 0904.584.886 để được báo giá thương mại ngay.
Tổng quan
Cảm biến quang điện phản xạ khuếch tán CPA-DF300 là dòng cảm biến quang điện M18 của CHANKO, thu phát tia sáng trực tiếp trên bề mặt vật thể để phát hiện vật với khoảng cách 300mm. Sản phẩm có thiết kế nhỏ gọn, hoạt động ổn định và được ứng dụng phổ biến trong băng tải, máy đóng gói, dây chuyền lắp ráp, hệ thống phân loại sản phẩm và nhiều thiết bị tự động hóa công nghiệp.
Giới thiệu chung cảm biến quang điện CPA-DF300
Cảm biến quang điện phản xạ khuếch tán CPA-DF300 sở hữu đầy đủ các đặc tính kỹ thuật tiêu chuẩn cho môi trường sản xuất công nghiệp:
-
Nguyên lý thu phát trực tiếp: Thiết bị phát hiện vật thể dựa trên lượng ánh sáng phản xạ trực tiếp từ chính bề mặt vật quay trở lại đầu thu, không cần sử dụng gương phản xạ hay bộ thu rời, giúp tối ưu không gian lắp đặt.
-
Tích hợp dây chọn chế độ linh hoạt: Phiên bản cáp đa năng 4 dây (MR3) cho phép người dùng cấu hình trạng thái hoạt động Light ON hoặc Dark ON trực tiếp thông qua sơ đồ đấu nối dây nguồn.
-
Thân vỏ nhựa ABS chịu nhiệt: Kết cấu ren M18 tiêu chuẩn dòng CPA cách điện an toàn, chịu được các va đập cơ học thông thường trong nhà xưởng.
-
Mạch bảo vệ tích hợp: Trang bị sẵn tính năng bảo vệ ngược cực nguồn cấp và bảo vệ ngắn mạch đầu ra để ngăn ngừa sự cố chập cháy.
-
Cấp bảo vệ IP67: Đạt tiêu chuẩn kháng bụi và chống thấm nước theo tiêu chuẩn IEC.
Bảng mã cảm biến quang điện phản xạ khuếch tán CPA-DF300
| Kiểu kết nối | Mã sản phẩm chính thức | Chế độ đầu ra |
| Cáp đúc 2m (4 dây) | CPA-DF300MR3 | Tùy chọn NPN / PNP (Light ON / Dark ON) |
| Đầu nối M12 (4-pin) | CPA-DF300MR3-A | Tùy chọn NPN / PNP (Light ON / Dark ON) |
Đại lý cung cấp cảm biến quang điện phản xạ khuếch tán CPA-DF300
Bình Dương AEC cung cấp mã sản phẩm cảm biến quang điện phản xạ khuếch tán CPA-DF300 chính hãng Chanko tại Việt Nam. Thiết bị có sẵn số lượng lớn với chính sách bảo hành uy tín và hỗ trợ kỹ thuật đầy đủ. Liên hệ nhận báo giá qua Zalo OA hoặc Hotline 0904.584.886 ngay.

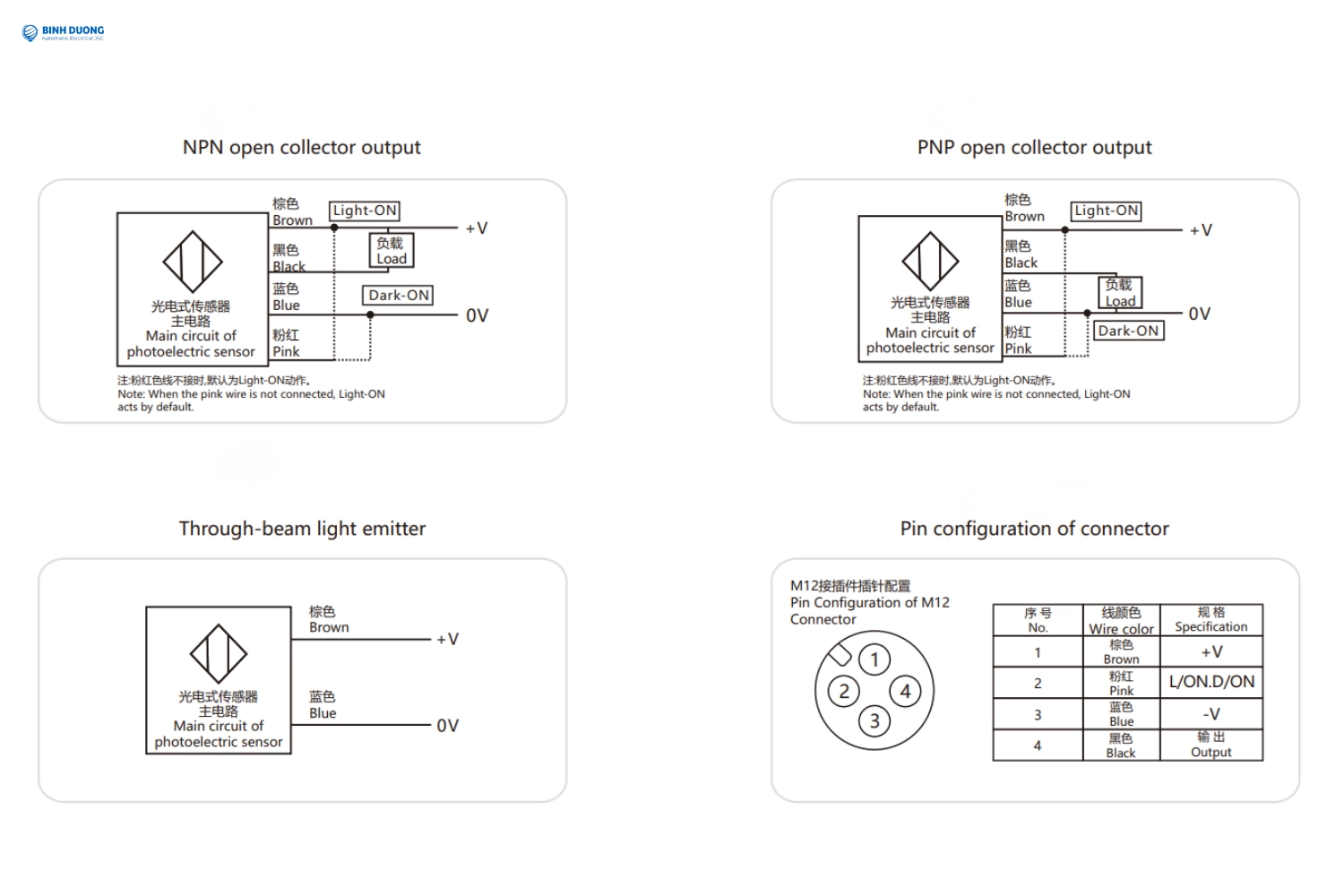

Sơ đồ mạch điện
Sơ đồ mạch điện
Thông số kỹ thuật
Thông số kỹ thuật
| Thông số | Giá trị |
| Mã sản phẩm | CPA-DF300 |
| Phương thức phát hiện | Phản xạ khuếch tán |
| Kích thước vỏ | Hình trụ ren M18 (Nhựa ABS) |
| Khoảng cách nhận diện | 300mm (Độ ổn định phụ thuộc vào màu sắc và bề mặt của vật chuẩn) |
| Vật chuẩn nhận diện | Giấy trắng tiêu chuẩn kích thước 200 × 200mm |
| Góc mở (Angle of spread) | Tối thiểu 2° |
| Nguồn sáng (Bước sóng) | LED hồng ngoại (850nm) |
| Điện áp nguồn | DC 12-24V (Dải nguồn hoạt động rộng: DC 10-30V) |
| Dòng tiêu thụ | Dưới 25mA |
| Dòng đầu ra tải | Tối đa 100mA |
| Thời gian đáp ứng | Dưới 2ms |
| Chỉ thị trạng thái | Đèn LED đỏ (Báo trạng thái đầu ra tác động) |
| Chế độ tác động | Light ON / Dark ON (Lựa chọn bằng cách đấu dây nguồn) |
| Mạch bảo vệ | Bảo vệ ngắn mạch đầu ra, bảo vệ ngược cực tính nguồn cấp |
| Ảnh hưởng nhiệt độ | Hoạt động ổn định trong dải nhiệt độ từ -25 đến +55°C |
| Điện trở cách điện | Trên 20MΩ (đo bằng đồng hồ DC 500V) |
| Điện áp chịu đựng | AC 1.000V, 50/60Hz trong vòng 1 phút |
| Chống rung | Biên độ 1.5mm, tần số 10–55Hz, 2 giờ trên mỗi trục X/Y/Z |
| Cấp bảo vệ | IP67 (Tiêu chuẩn IEC) |
| Vật liệu chế tạo | Thân vỏ: Nhựa ABS; Thấu kính: PMMA |
| Kiểu kết nối | Cáp đúc PVC dài 2m hoặc đầu nối M12 4-pin |
| Phụ kiện đi kèm | 2 đai ốc M18, tài liệu hướng dẫn |
