Tổng quan

Bộ đếm Hanyoung GF với các dòng GF7A, GF4A và GF4AS là dòng sản phẩm bộ đếm đến từ thương hiệu Hanyoung. Thiết bị này sở hữu thiết kế nhỏ gọn, khả năng hiển thị rõ ràng nhờ đèn LED sáng trắng, cùng tính năng dễ dàng bảo trì và cài đặt. Đặc biệt, các chức năng như cộng/trừ, bù mất điện và cài đặt chế độ đầu ra trễ. Qua đó, mang lại hiệu suất vượt trội và giúp người dùng dễ dàng thao tác và điều khiển trong mọi tình huống. Hãy cùng Bình Dương AEC tìm hiểu chi tiết sản phẩm ngay sau đây!

Mã hậu tố của bộ đếm Hanyoung GF

Sản phẩm	Mã					Mô tả
GF	□-	□	□	□	□	Bộ đếm/timer kỹ thuật số
Kích thước	4A					48(W) X 48(H) ㎜
Kích thước	7A					72(W) X 72(H) ㎜
Mẫu		P				Bộ đếm/timer cài sẵn
Mẫu		T				Bộ đếm/timer tổng
Số hiển thị			4			Hiển thị 4 chữ số (9999)
Số hiển thị			6			Hiển thị 6 chữ số (999999) ※ Chỉ mẫu GF7A
Đầu ra điều khiển				0		Không có đầu ra (Chỉ hiển thị)
				1		Đầu ra 1 cấp
				2		Đầu ra 2 cấp ※ Chỉ mẫu GF7A
Cấu trúc đầu cuối					T	Đầu cuối
Cấu trúc đầu cuối					S	Cắm 8 chân ※ Chỉ mẫu GF4A

Chức năng của bộ đếm Hanyoung GF

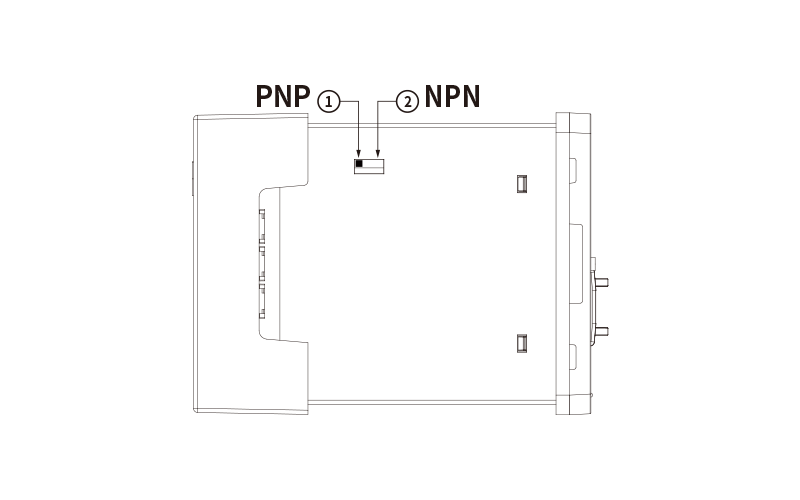

Chọn lựa logic đầu vào

Tắt sản phẩm.
Chọn công tắc đầu vào gắn bên cạnh vỏ sản phẩm theo logic điện áp đầu vào (PNP) hoặc không có điện áp (NPN) mà bạn muốn sử dụng.
Nếu nguồn được cung cấp sau khi chọn, timer/bộ đếm sẽ hoạt động theo trạng thái đầu vào.

※ Sau khi tắt nguồn, thay đổi lựa chọn đầu vào điện áp và không có điện áp.

Chỉ báo lỗi

Chỉ báo

Giải thích

Err.0

Khi công tắc cài đặt SV được thiết lập thành ‘0000’ hoặc ‘000000’ trong các mẫu P41T / P61T

Khi công tắc cài đặt SV 2-cấp được thiết lập thành ‘0000’ hoặc ‘000000’ trong các mẫu P42T / P62T

Err.1

Khi giá trị cài đặt prescale có lỗi trong mẫu GF7A

Tốc độ đếm Hanyoung GF

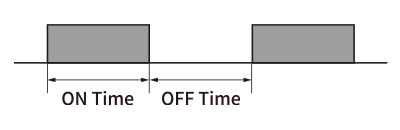

① Tốc độ đếm tối đa là tốc độ phản hồi tối đa khi tỷ lệ chu kỳ (tỷ lệ ON/OFF) của tín hiệu đầu vào đếm là 1 : 1.

② Nếu thời gian ON hoặc thời gian OFF nhỏ hơn giá trị tối thiểu của thời gian tín hiệu, bộ đếm có thể không hoạt động.

③ Đối với đầu vào tiếp điểm, sử dụng tiếp điểm có độ tin cậy tiếp xúc cao.

Tốc độ đếm	Thời gian tín hiệu tối thiểu
1 cps	500 ms hoặc hơn
30 cps	16.7 ms hoặc hơn
1k cps	0.5 ms hoặc hơn
5k cps	0.1 ms hoặc hơn

Bật/tắt nguồn Hanyoung GF

Trong vòng 100ms sau khi bật nguồn hoặc 500ms sau khi tắt nguồn, nguồn nội bộ và nguồn đầu ra bên ngoài sẽ tăng hoặc giảm. Để tránh sự cố do hoạt động đầu ra không an toàn của cảm biến ngoài, vui lòng không vận hành trong thời gian không ổn định.
Áp dụng tín hiệu 100ms sau khi bật nguồn.
Áp dụng tín hiệu 500ms sau khi bật nguồn.

Cung cấp nguồn cho cảm biến

Vì thiết bị có nguồn cấp tích hợp (12V d.c. 100 ㎃ Max.) có thể cung cấp cho cảm biến, nên có thể sử dụng trong phạm vi giá trị dòng điện định mức. (Công tắc tiệm cận: khoảng 10 ㎃, Bộ mã hóa quay: khoảng 30 ㎃)

Cài đặt thời gian đầu ra

Cài đặt thời gian đầu ra (Thời gian One-shot) bằng cách sử dụng tua vít (+) trên núm điều chỉnh TIME phía trước.

Phạm vi cài đặt thời gian có thể được điều chỉnh từ 0.05 giây đến 5.8 giây.

Tên bộ phận và chức năng bộ đếm Hanyoung GF

Hanyoung GF4A

STT	Tên	Chức năng
①	Màn hình PV	Hiển thị giá trị thời gian và giá trị đếm
②	Công tắc cài đặt SV	Công tắc cài đặt giá trị thời gian và giá trị đếm
⑤	Đèn chỉ báo đầu ra	Sáng khi đầu ra hoạt động ở mẫu P41T / P61T
⑧	Đèn chỉ báo đầu vào CP	Sáng khi tín hiệu CP được áp dụng ở chế độ bộ đếm (※ chỉ GF4A-T40S)
⑨	Đèn chỉ báo đầu vào CP1	Sáng khi tín hiệu CP1 được áp dụng ở chế độ bộ đếm
⑩	Đèn chỉ báo đầu vào CP2	Sáng khi tín hiệu CP2 được áp dụng ở chế độ bộ đếm
⑪	Đèn chỉ báo đầu vào RESET	Sáng khi tín hiệu RESET ngoài được áp dụng ở chế độ timer/bộ đếm
⑫	Đèn chỉ báo đầu vào Cấm	Sáng khi tín hiệu INHIBIT ngoài được áp dụng ở chế độ timer
⑬	Đèn chỉ báo đồng hồ thời gian	Sáng khi chọn chế độ timer, nhấp nháy khi thời gian của timer đang chạy
⑭	Phím Reset	Dùng để khởi tạo giá trị thời gian và giá trị đếm, khởi tạo trạng thái đầu ra, và thay đổi giá trị cài đặt công tắc chức năng
⑯	Vít điều chỉnh thời gian đầu ra	Cài đặt thời gian đầu ra bằng tua vít có hình (+) (phạm vi cài đặt từ 0.05 giây đến 5.8 giây)

Hanyoung GF7A

STT	Tên	Chức năng
1	Màn hình PV	Hiển thị giá trị thời gian và giá trị đếm
2	Công tắc cài đặt SV	Công tắc cài đặt giá trị thời gian và giá trị đếm, công tắc cài đặt giá trị prescale
3	Công tắc cài đặt SV 1-cấp	Công tắc P42T / P62T để cài đặt giá trị thời gian và giá trị đếm của đầu ra 1 ở mẫu
4	Công tắc cài đặt SV 2-cấp	Công tắc P42T / P62T để cài đặt giá trị thời gian và giá trị đếm của đầu ra 2 ở mẫu, Công tắc P42T / P62T để cài đặt giá trị prescale ở mẫu
5	Đèn chỉ báo đầu ra	Sáng khi đầu ra hoạt động ở mẫu P41T / P61T
6	Đèn chỉ báo đầu ra 1	Sáng khi đầu ra 1 hoạt động ở mẫu P42T / P62T
7	Đèn chỉ báo đầu ra 2	Sáng khi đầu ra 2 hoạt động ở mẫu P42T / P62T
9	Đèn chỉ báo đầu vào CP1	Sáng khi tín hiệu CP1 được áp dụng ở chế độ bộ đếm
10	Đèn chỉ báo đầu vào CP2	Sáng khi tín hiệu CP2 được áp dụng ở chế độ bộ đếm
11	Đèn chỉ báo đầu vào RESET	Sáng khi tín hiệu RESET ngoài được áp dụng ở chế độ timer/bộ đếm
12	Đèn chỉ báo đầu vào Cấm	Sáng khi tín hiệu INHIBIT ngoài được áp dụng ở chế độ timer
13	Đèn chỉ báo đồng hồ thời gian	Sáng khi chọn chế độ timer, nhấp nháy khi thời gian của timer đang chạy
14	Phím Reset	Dùng để khởi tạo giá trị thời gian và giá trị đếm, khởi tạo trạng thái đầu ra, và thay đổi giá trị cài đặt công tắc chức năng
15	Phím Set	Dùng khi cài đặt giá trị prescale ở chế độ bộ đếm (※ Chỉ GF7A, khi công tắc chức năng SW1-8 được cài đặt ở ‘PRE’)
16	Vít điều chỉnh thời gian đầu ra	Cài đặt thời gian đầu ra bằng tua vít có hình (+) (phạm vi cài đặt từ 0.05 giây đến 5.8 giây)

Địa chỉ phân phối bộ đếm Hanyoung GF – Bình Dương AEC

Bình Dương AEC cung cấp mã bộ đếm và hẹn giờ Hanyoung. Là đại lý phân phối chính hãng các sản phẩm bộ đếm và hẹn giờ Hanyoung Nux tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ ngay để nhận bảng giá bộ đếm Hanyoung GF qua Zalo OA hôm nay.

Thông số kỹ thuật

Sản phẩm			GF7A	GF4A	GF4A-□□□S
Điện áp cấp nguồn			100 – 240 V a.c. 50/60 Hz (Tỷ lệ dao động điện áp: ± 10 %)
Công suất tiêu thụ			P41T (6.6VA), P42T (7.3VA) P61T (6.6VA), P62T (7.6VA) T60T (5.6VA)	P41T (6.4VA) T40T (5.6VA)	P41S (5.9VA) T40S (5.4VA)
Phương pháp hiển thị			LED 7 đoạn trắng
Kích thước ký tự			P62T/P61T/T60T (11.5×5.2mm) P42T/P41T (13.6 X 7.8㎜)	8.5 X 5.0 ㎜
Tốc độ đếm			1 / 30 / 1k / 5k cps	30 / 5k cps
Bù mất điện			10 năm (sử dụng bộ nhớ không thay đổi)
Thời gian hoàn nguyên			500 ms hoặc ít hơn
Lỗi hoạt động của timer			Khởi động nguồn: ± 0.01 % ± 0.05 giây hoặc ít hơn (tỷ lệ với giá trị thiết lập)
Đầu vào			Lựa chọn phương pháp đầu vào bằng công tắc ngoài (đầu vào điện áp / không có điện áp) Bộ đếm (gồm CP1, CP2, RESET), timer (gồm INHIBIT, RESET) Đầu vào điện áp: Mức cao (5V-30V d.c.), Mức thấp (0 V – 2 V d.c.), điện trở đầu vào (khoảng 4.7 kΩ) Đầu vào không có điện áp: Trở kháng khi ngắn mạch (1 kΩ hoặc ít hơn), điện áp dư khi ngắn mạch (2 V d.c. hoặc ít hơn)
Thời gian tín hiệu đầu vào tối thiểu			20 ms trở lên (đầu vào RESET, INHIBIT)
Thời gian xuất ra một lần		Cấp 1	0.5 giây cố định	–	–
		Cấp 2	0.05 đến 5.8 giây
Nguồn điện ngoài			12 V d.c. 100 mA tối đa
Đầu ra điều khiển	Contact	Cấp 1	OUT (SPDT, 1c)		OUT (SPST, 1a)
		Cấp 2	OUT (SPDT, 1c) OUT2 (SPDT, 1c)	–
		Công suất	SPDT: NC (250 V a.c. 2a, 250 V a.c. 5 A), NO (250 V a.c. 5 A) Tải điện trở		250 V a.c. 5 A Tải điện trở
	Non Contact	Cấp 1	OUT (NPN Open collector)		–
		Cấp 2	OUT1, OUT2 (NPN 2 mạch open collector)	–
		Công suất	30 V d.c. 1000 ㎃ tối đa
Tuổi thọ rơ le			Điện tử (hơn 50,000 lần), Cơ khí (hơn 10 triệu lần)
Điện trở cách điện			100 MΩ trở lên (dựa trên 500 V d.c. mega)
Độ bền điện môi			2000Vac 60 Hz 1 phút (giữa các đầu nối phần dẫn điện và vỏ)
Khả năng chống nhiễu			Nhiễu sóng vuông bằng mô phỏng nhiễu ± 2,000 V (Chiều rộng xung 1 ㎲)
Rung			Độ bền: 10 – 55 Hz (chu kỳ 1 phút), Biên độ đôi 0.75 mm, X · Y · Z 2 giờ mỗi hướng Lỗi: 10 – 55 Hz (chu kỳ 1 phút), Biên độ đôi 0.5 mm, X · Y · Z 10 phút mỗi hướng
Nhiệt độ và độ ẩm môi trường			-10 ~ 55℃, 35 ~ 85 % R.H
Nhiệt độ lưu trữ			-20 ~ 65℃
Chứng nhận			CE
Trọng lượng			P41T: 184g P42T: 190g P61T: 184g P62T: 190g T60T: 150g	P41T: 108g T40T: 100g	P41S: 92g T40S: 84g

Kích thước

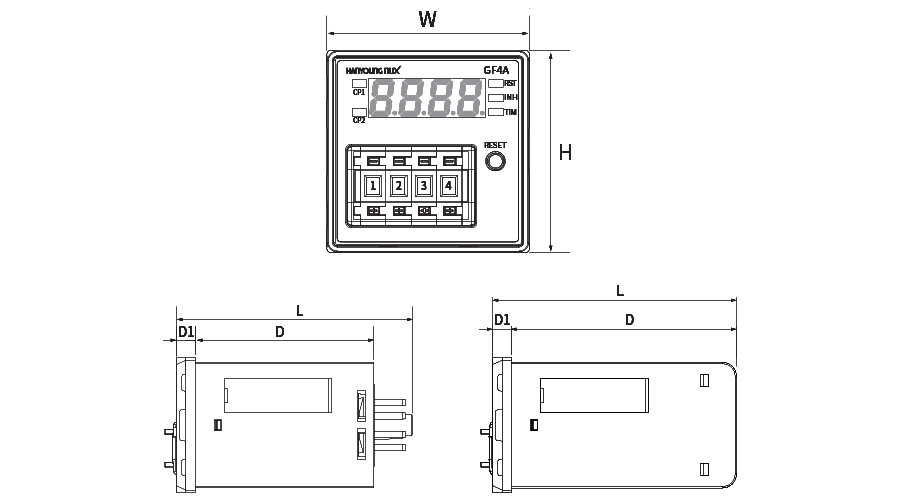

Kích thước sản phẩm

Mục	Loại	GF4A	GF4A-S	GF7A
Kích thước sản phẩm	W	48.0	48.0	72.0
	H	48.0	48.0	72.0
	D	79.8	63.3	75.0
	D1	6.7	6.7	8.2
	L	86.5	83.7	83.2

Kích thước lỗ lắp

Mục	Loại	GF4A	GF4A-S	GF7A
Kích thước lỗ lắp	W1	45.0(±0.5)	45.0(±0.5)	68.0(±0.7)
	H1	45.0(±0.5)	45.0(±0.5)	68.0(±0.7)
	A	60.0	60.0	82.0
	B	60.0	60.0	100.0

Kích thước nắp bảo vệ mặt trước

Mục	Loại	GF4A	GF4A-S	GF7A
Kích thước nắp bảo vệ mặt trước (※Tùy chọn)	W3	50.8	50.84	75.2
	H3	50.8	50.8	75.2
	D3	12.9	12.9	16.7
	Mã đặt hàng	W-SAFETY COVER 48	W-SAFETY COVER 48	W-SAFETY COVER 72

Kích thước nắp bảo vệ đầu cuối

Mục	Loại	GF4A	GF4A-S	GF7A
Kích thước nắp bảo vệ đầu cuối (※Tùy chọn)	W2	48.0	x	71.8
	H2	48.1	x	71.8
	D2	24.0	x	26.9
	Mã đặt hàng	TC4A-COV	–	TC7A-COV

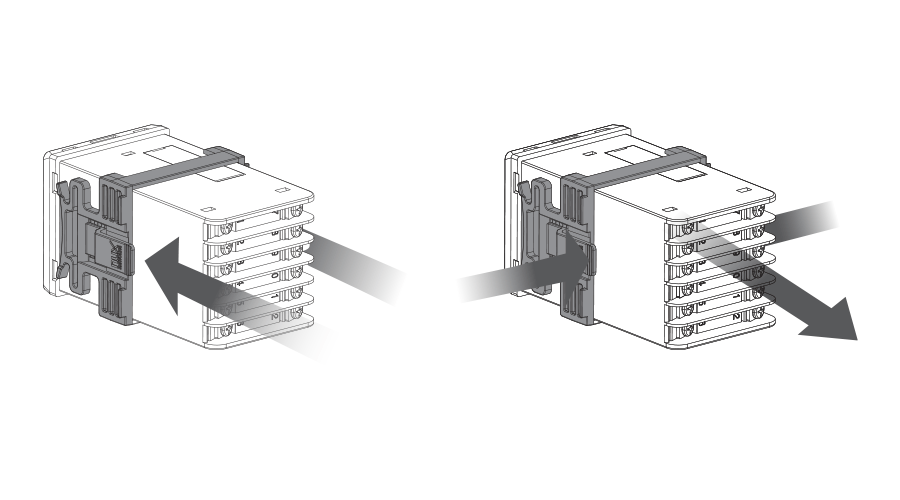

Lắp – tháo rời giá đỡ GF4A

Lắp – tháo rời giá đỡ GF7A

Sơ đồ đấu nối

GF7A－P41T/P61T

GF7A－P42T/P62T

GF7A－T60T

GF4A－P41T

GF4A－T40T

GF4A－P41S

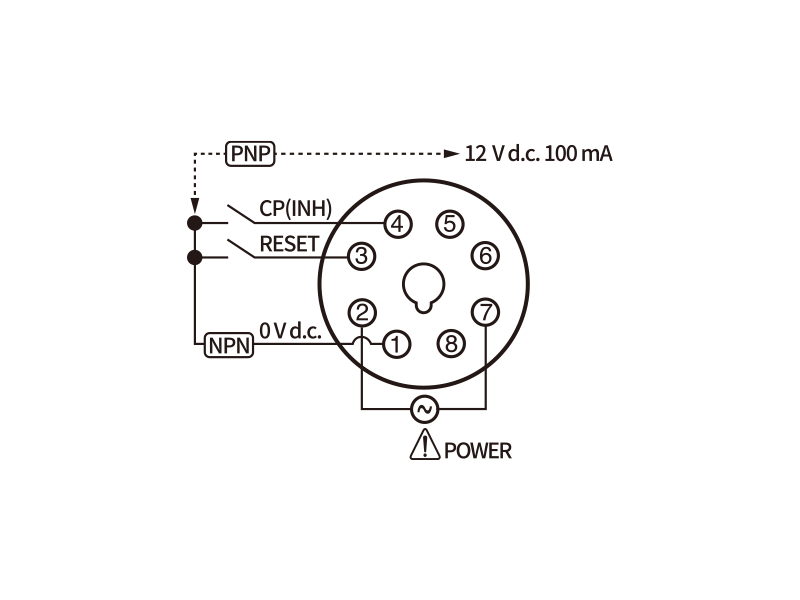

GF4A－T40S
