RS485 là một trong những tiêu chuẩn truyền thông quan trọng nhất, cho phép các thiết bị giao tiếp với nhau một cách hiệu quả và đáng tin cậy. Với khả năng truyền dữ liệu xa và kết nối nhiều thiết bị, RS485 trở thành lựa chọn lý tưởng cho các hệ thống HMI. Vậy RS485 là gì? Màn hình HMI nào hỗ trợ kết nối RS485? Hãy cùng Bình Dương AEC tìm hiểu ngay bài viết dưới đây nhé!
Cổng kết nối RS485 là gì?

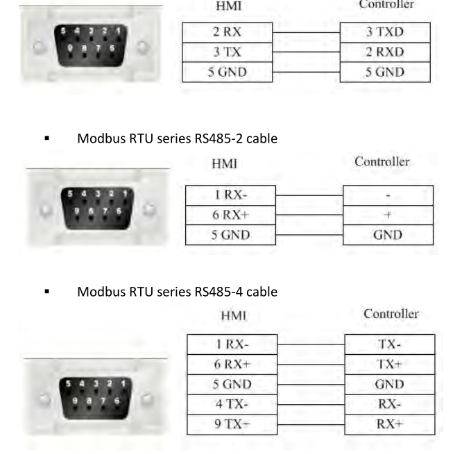

Cổng kết nối RS485
Cổng kết nối RS485 là một trong những phương thức truyền thông phổ biến trong các hệ thống tự động hóa công nghiệp, đặc biệt khi kết nối với HMI (Human Machine Interface). RS485 nổi bật ở khả năng truyền dẫn xa, cho phép dữ liệu được truyền đi lên tới hàng nghìn mét. RS485 giúp kết nối các thiết bị ở vị trí xa mà không cần nhiều bộ chuyển đổi hay repeater. Từ đó, tiết kiệm chi phí và đơn giản hóa hệ thống.
Cổng kết nối RS485
Hơn nữa, RS485 cũng cho phép kết nối nhiều thiết bị (tối đa 32 hoặc 256 thiết bị tùy thuộc vào điện trở đầu vào) trên cùng một bus. Như vậy, RS485 có thể mang lại cấu hình hệ thống linh hoạt, giúp xây dựng các hệ thống phức tạp và dễ dàng mở rộng.
Giao diện RS485 gồm ba cổng kết nối: cổng dữ liệu gốc, cổng dữ liệu đảo và dây nối đất, cho phép truyền dữ liệu qua hai hoặc ba dây dẫn. Điều này cho phép máy phát hoặc máy thu tín hiệu sử dụng cáp xoắn đôi có kích thước 22 AWG hoặc 24 AWG.
Đặc điểm của cổng kết nối RS485
Cổng kết nối RS485 có nhiều đặc điểm nổi bật, bao gồm khả năng hỗ trợ nhiều trình điều khiển và bộ thu “bused”. Khả năng này cho phép mỗi trình điều khiển có thể từ bỏ Bus. RS485 không chỉ đáp ứng tất cả các thông số tiêu chuẩn của RS422 mà còn vượt trội hơn về hiệu suất. Nó có trở kháng đầu vào máy thu cao hơn, với biên độ chế độ chung rộng từ -7 V đến +12 V, cùng với độ nhạy cảm đầu vào máy thu là ±200mV và trở kháng đầu vào tối thiểu là 12kΩ.

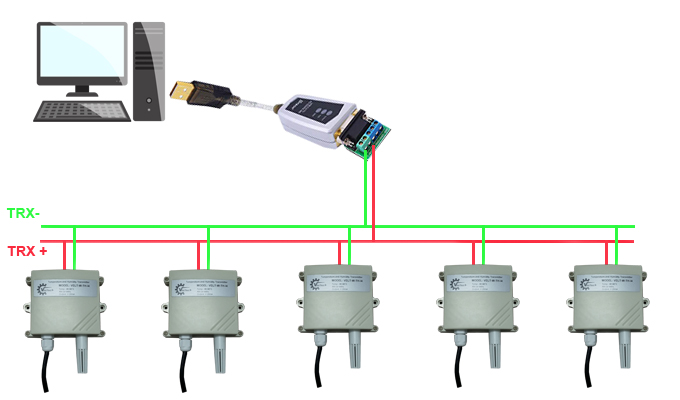

Cổng suất RS485 cho phép kết nối tới 32 tải đơn vị
Cổng suất RS485 cho phép kết nối tới 32 tải đơn vị (song song 32 máy thu), với trở kháng tải trình điều khiển được cho phép là 54Ω. Ngoài ra, các bus như Profibus và Fieldbus, được sử dụng chủ yếu trong các nhà máy công nghiệp, cũng mở rộng khả năng của RS485.
Khả năng truyền dữ liệu của cổng RS485
Giao diện RS485 là truyền dữ liệu vi phân theo phương pháp cân bằng, tức là tín hiệu được gửi qua hai dây dẫn. Một dây truyền tín hiệu gốc, trong khi dây còn lại truyền bản sao nghịch đảo của tín hiệu đó. Cách thức này cho phép RS485 gửi dữ liệu qua khoảng cách xa với tốc độ tương đối cao, có thể đạt tới 100 kbits/s ở độ cao lên đến 4000 feet.
Các cổng kết nối vật lý phổ biến của HMI
Việc hiểu rõ về các cổng kết nối vật lý phổ biến của Hmi không chỉ giúp bạn lựa chọn được các thiết bị HMI và các thiết bị ngoại vi phù hợp mà đảm bảo khả năng tương thích và hoạt động hiệu quả của hệ thống. Cùng Bình Dương AEC tìm hiểu các cổng kết nối vật phổ biến của HMI:
Cổng RS485/ RS232
Cổng RS485 và RS232 là hai giao thức truyền thông nối tiếp phổ biến được sử dụng để kết nối HMI với các thiết bị khác trong hệ thống tự động hóa. Trong đó, RS485 là phiên bản nâng cấp, cải tiến của RS232. So với các công khác, hai cổng này có cấu trúc đơn giản, dễ dàng triển khai hơn và có giá thành hợp lý.

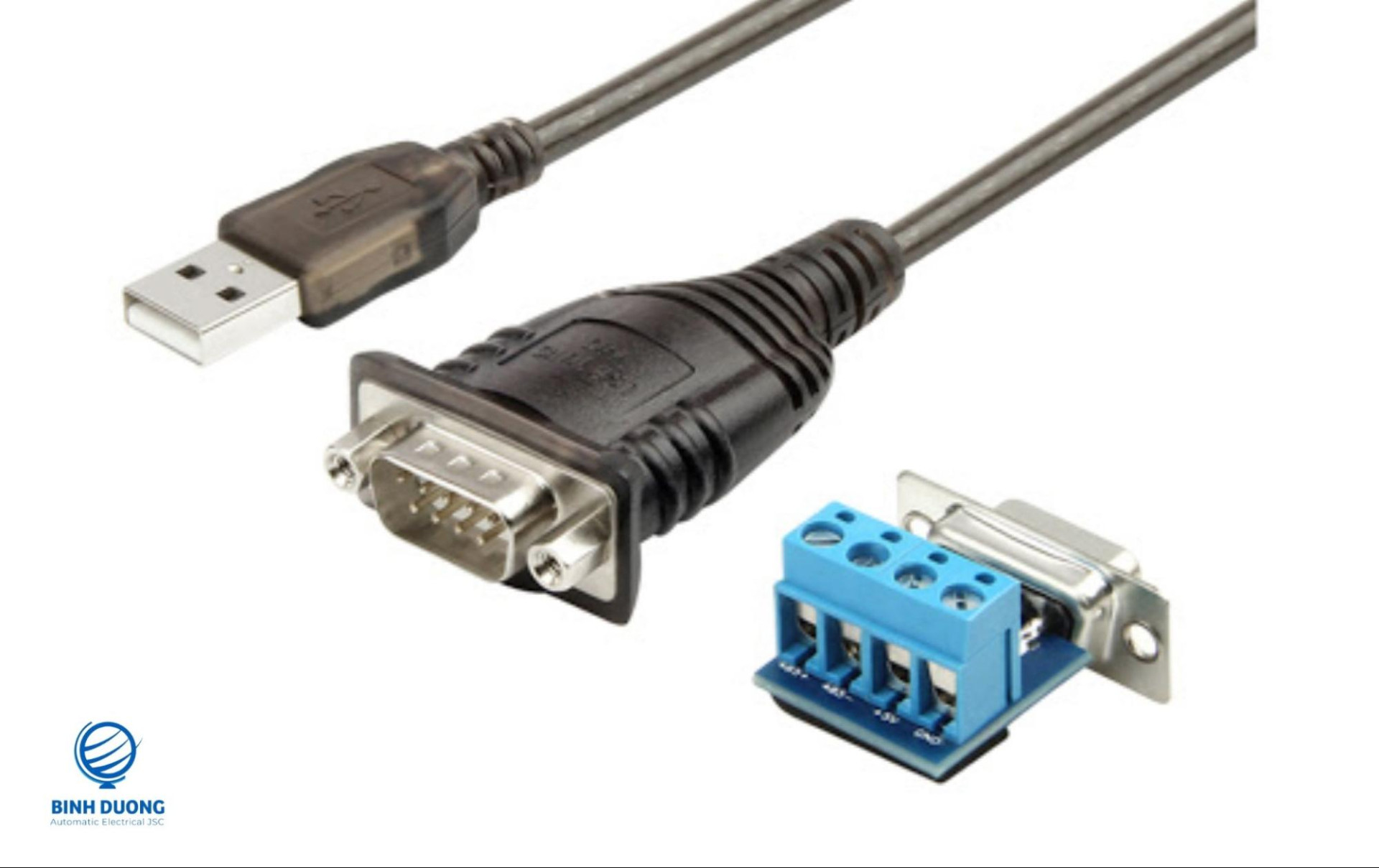

Cổng RS485 và RS232
Đặc biệt, RS485 có thể kết nối nhiều thiết bị trên cùng một bus, giúp giảm thiểu số lượng dây và đơn giản hóa hệ thống. Ngoài ra, RS485 có khả năng chống nhiễu tốt hơn RS232, đảm bảo sự ổn định của dữ liệu truyền đi, đặc biệt trong môi trường công nghiệp. Với chất lượng và giá thành tốt, RS485 luôn là cổng lựa chọn ưu tiên hàng đầu của doanh nghiệp.
Cổng Ethernet
Cổng Ethernet là một trong những giao diện kết nối phổ biến nhất được sử dụng trong HMI hiện nay, mang đến nhiều lợi ích vượt trội so với các giao thức truyền thông khác. Ethernet cung cấp băng thông rộng, cho phép truyền tải lượng lớn dữ liệu nhanh chóng và ổn định. Từ đó đáp ứng yêu cầu của các ứng dụng đòi hỏi thời gian thực như điều khiển quá trình sản xuất, giám sát hệ thống phức tạp.

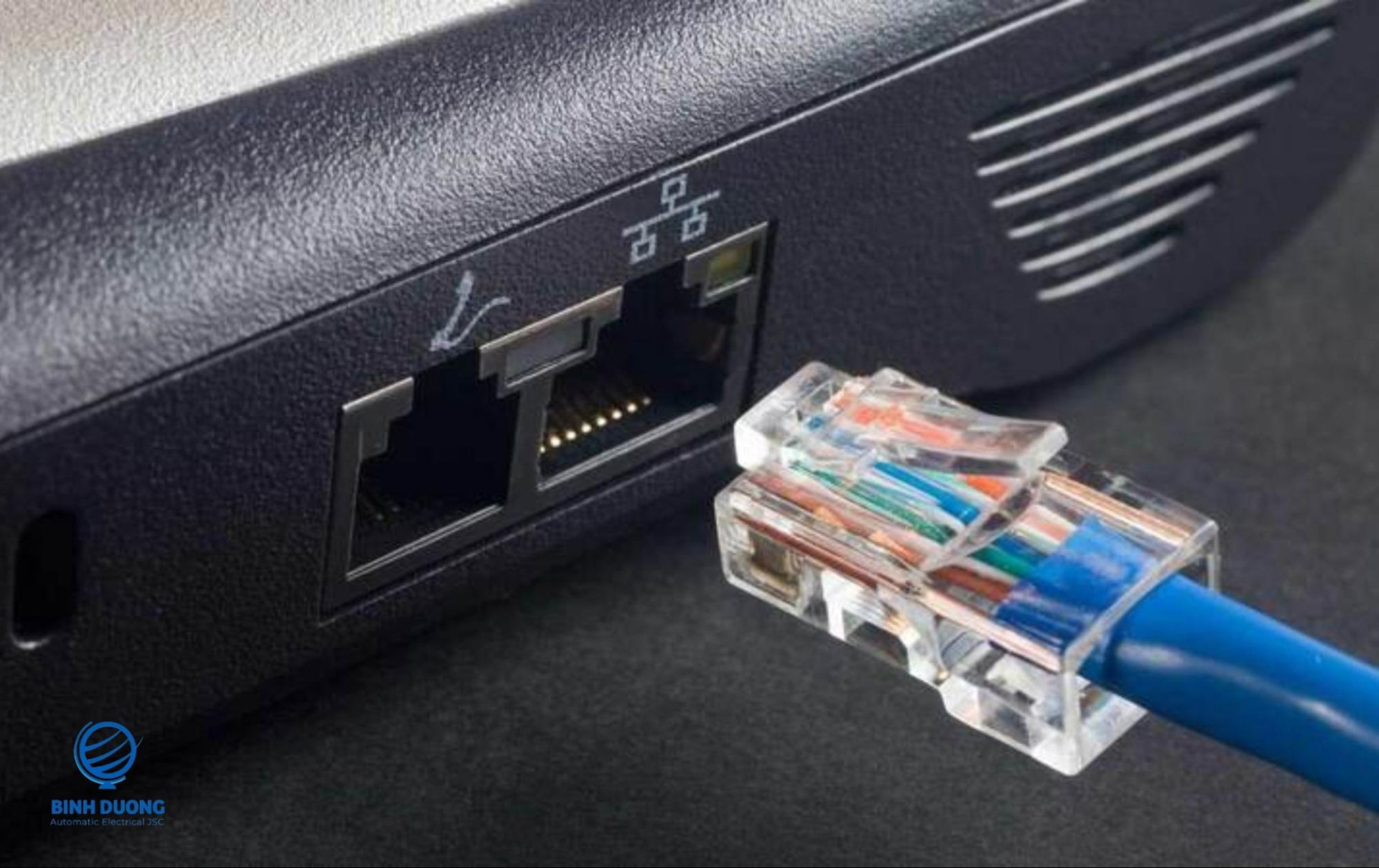

Cổng Ethernet
Cổng USB
USB là viết tắt của Universal Serial Bus. Đây là một chuẩn kết nối phổ biến được sử dụng để kết nối các thiết bị điện tử với nhau và thường có hình dạng chữ nhật. Cổng USB được sử dụng để tải chương trình điều khiển từ máy tính vào HMI và ngược lại. Điều này giúp cho việc cài đặt, cập nhật hoặc sao lưu chương trình trở nên đơn giản và nhanh chóng.

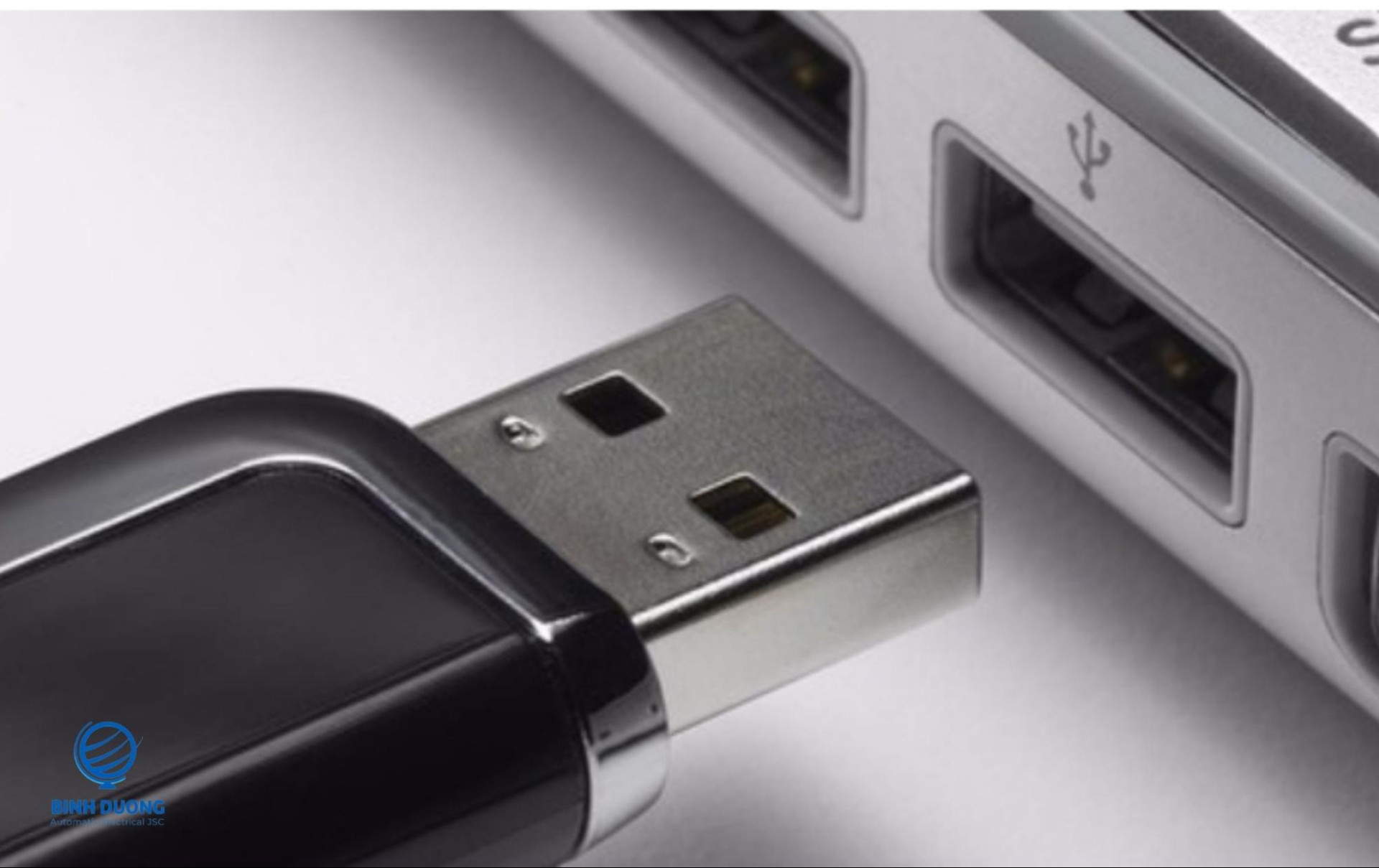

Cổng USB
Ngoài ra, các thông số cấu hình của HMI như ngôn ngữ, mật khẩu, kết nối mạng, v.v. cũng có thể được truyền qua cổng USB để thiết lập và tùy chỉnh hệ thống. Bên cạnh đó, một số HMI có thể sử dụng cổng USB để lưu trữ dữ liệu lịch sử, báo cáo hoặc các file khác, giúp người dùng dễ dàng truy cập và quản lý thông tin.

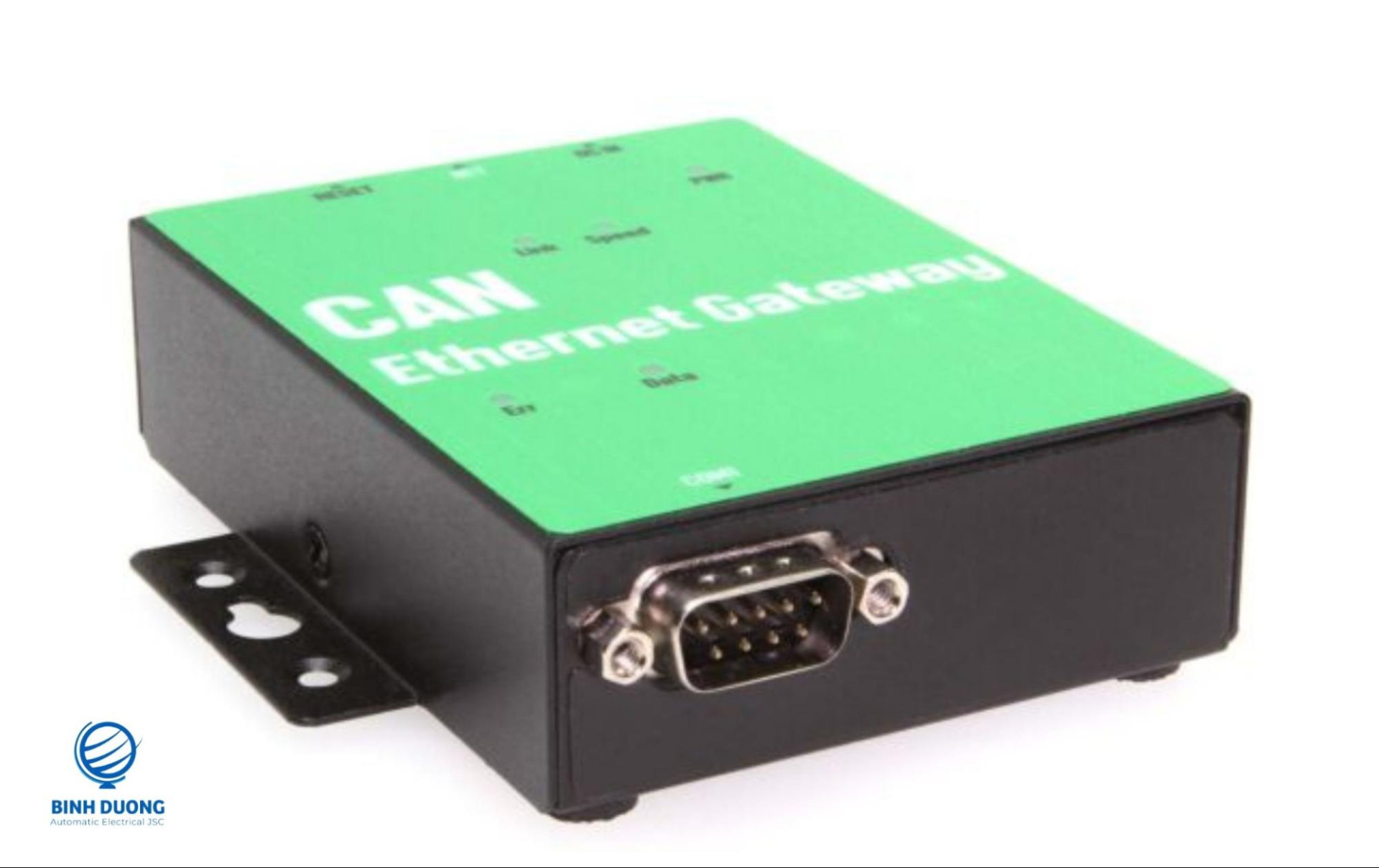

Cổng CANbus
CANbus là mạng nội bộ cho phép các thiết bị điện tử khác nhau trong một hệ thống giao tiếp và trao đổi thông tin với nhau. Khi hoạt động, dữ liệu được truyền đi dưới dạng khung tin, mỗi khung tin chứa thông tin về thiết bị gửi, thiết bị nhận và dữ liệu cần truyền.
Cổng CANbus
Trong HMI, cổng CANbus cho phép truyền dữ liệu với tốc độ cao, đáp ứng yêu cầu của các hệ thống cần phản hồi nhanh. Ngoài ra, mỗi thiết bị khi kết nối với CANbus đều có thể gửi và nhận dữ liệu, tạo ra một mạng truyền thông phân tán và linh hoạt.
Cổng Fiber Optic
Cổng Fiber Optic (hay còn gọi là cổng quang) là một loại cổng kết nối dùng để truyền dữ liệu bằng ánh sáng qua các sợi quang. Cổng Fiber Optic thường được sử dụng trong các môi trường công nghiệp khắc nghiệt hoặc yêu cầu băng thông cao trong giao tiếp của HMI. Do tín hiệu của Fiber Optic được truyền qua sợi quang dưới dạng ánh sáng, không bị ảnh hưởng bởi nhiễu điện từ, nhiễu tần số radio hay các loại nhiễu khác thường gặp trong môi trường công nghiệp.

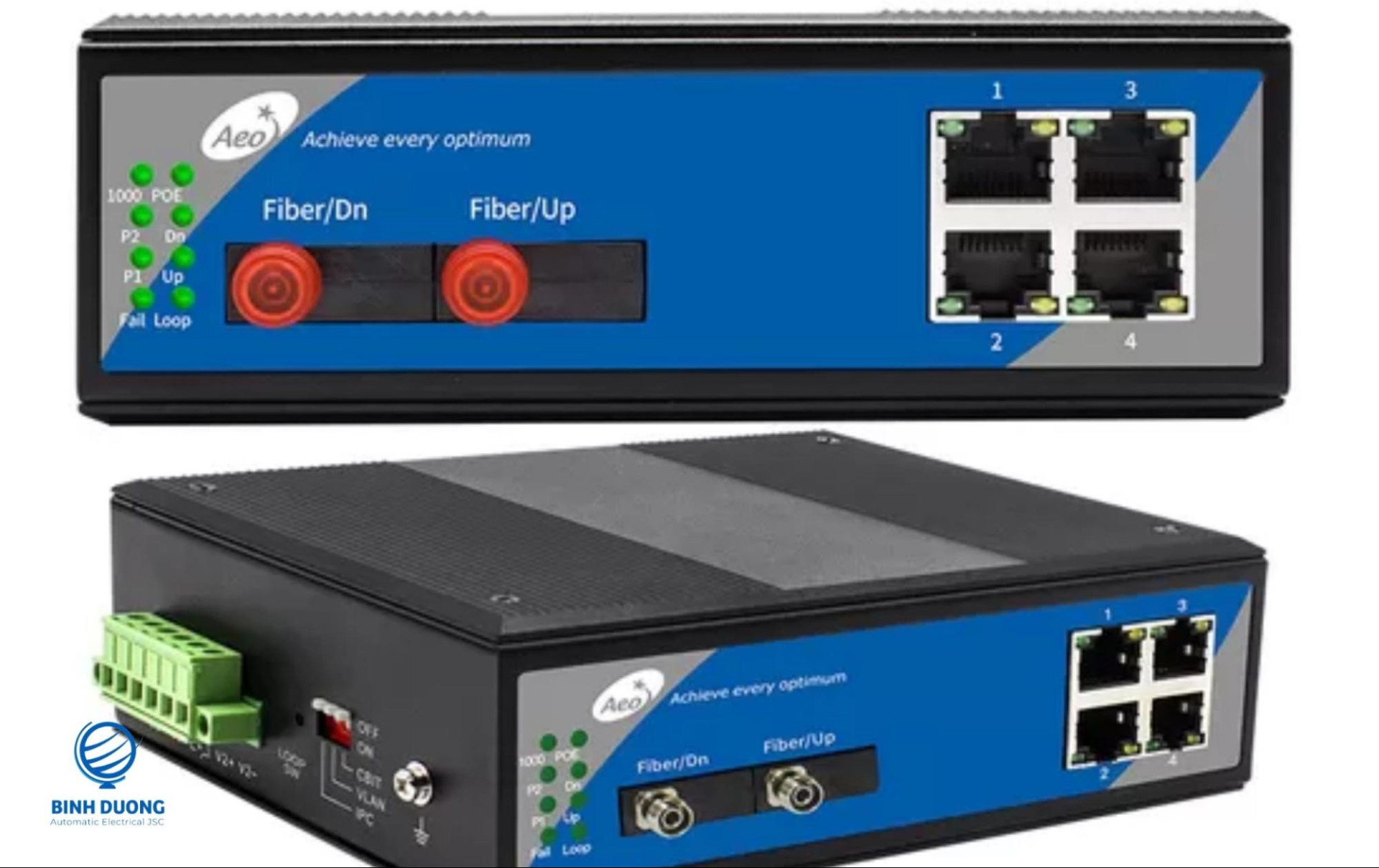

Cổng Fiber Optic

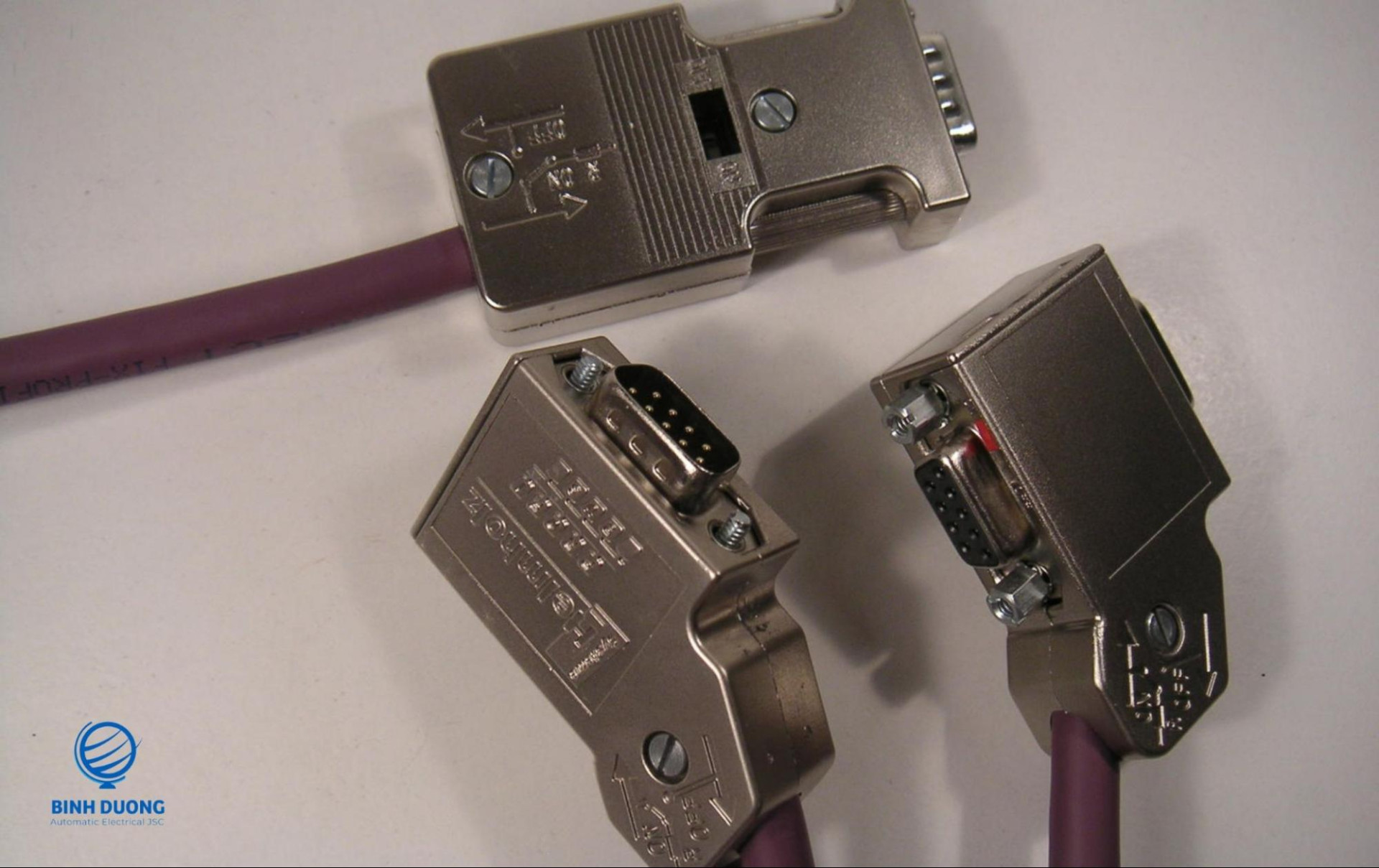

Cổng PROFIBUS
Cổng PROFIBUS là một giao diện vật lý trên các thiết bị, cho phép chúng kết nối vào mạng PROFIBUS. Khi một thiết bị được trang bị cổng PROFIBUS, nó có khả năng giao tiếp và trao đổi dữ liệu với các thiết bị khác trong cùng mạng.
Cổng PROFIBUS
So với nhiều cổng kết nối khác, PROFIBUS cho phép HMI kết nối nhiều loại thiết bị khác nhau như PLC, cảm biến, bộ điều khiển, và cả HMI, tạo thành một mạng lưới tự động hóa toàn diện. Ngoài ra, cấu trúc mạng PROFIBUS linh hoạt, cho phép dễ dàng mở rộng và thay đổi hệ thống khi cần thiết.
Cổng EtherCAT
EtherCAT là viết tắt của “Ethernet for Control Automation Technology”, là một giao thức truyền thông công nghiệp được thiết kế đặc biệt cho các ứng dụng đòi hỏi thời gian thực cao và độ chính xác cao.

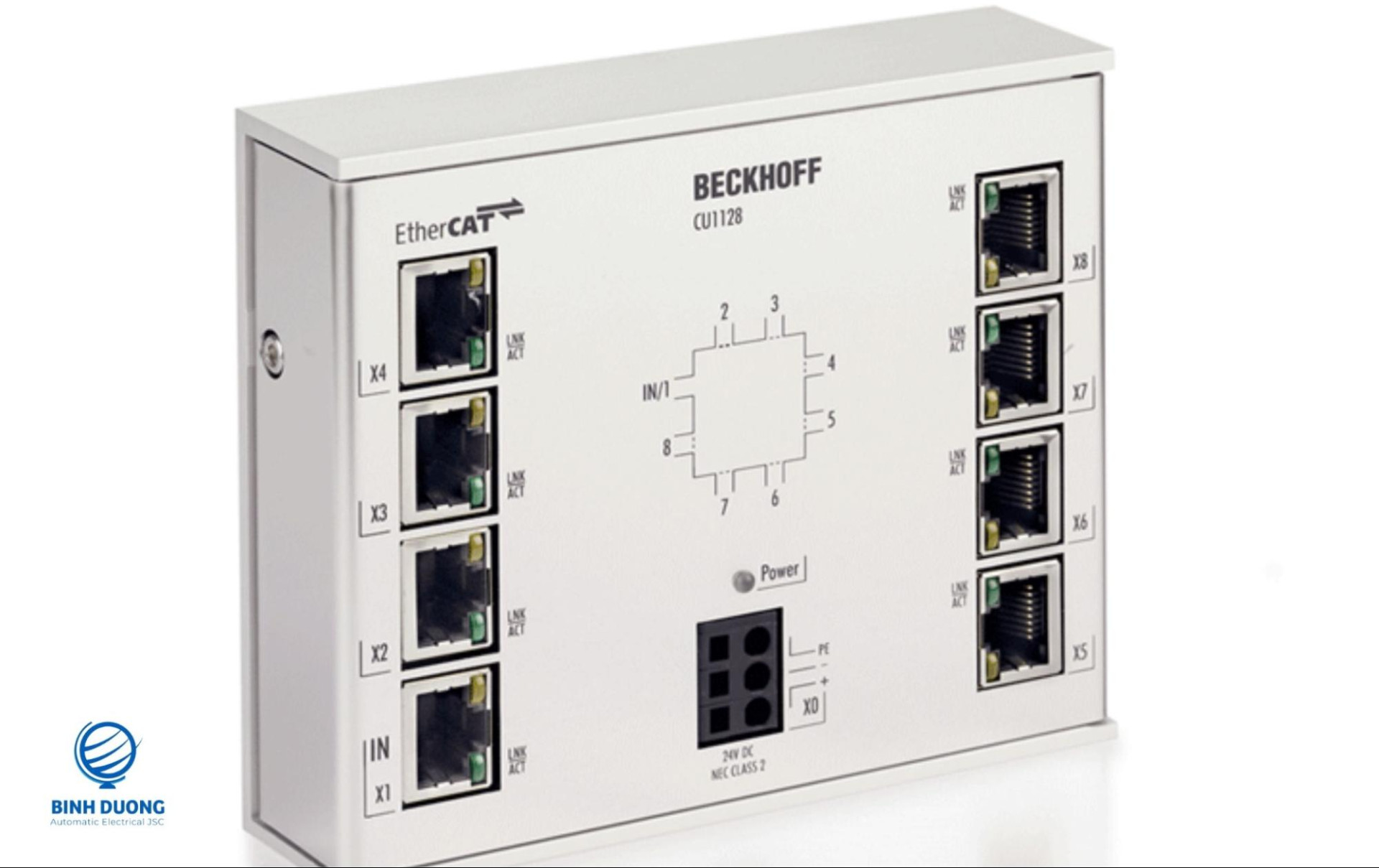

Cổng EtherCAT
Trong HMI, cổng EtherCAT có khả năng truyền tải dữ liệu với tốc độ rất cao, lên tới Gigabit Ethernet, giúp giảm thiểu độ trễ và đảm bảo sự đồng bộ hóa giữa các thiết bị trong hệ thống. Ngoài ra, EtherCAT có khả năng xác định thời gian chính xác đến từng micro giây, giúp đảm bảo sự đồng bộ hóa giữa các thiết bị trong hệ thống.
Tại sao cần cổng cổng kết nối vật lý trên các HMI
Độ ổn định và tin cậy cao
Cổng kết nối vật lý trên các HMI là một yếu tố thiết yếu để đảm bảo độ ổn định và tin cậy cao trong quá trình truyền dữ liệu. Khi sử dụng cổng kết nối vật lý. Dữ liệu được truyền đi một cách ổn định, không bị ảnh hưởng bởi các yếu tố nhiễu sóng, từ đó đảm bảo sự chính xác và đáng tin cậy trong quá trình điều khiển và giám sát.
Hơn nữa, khả năng ít bị gián đoạn của kết nối vật lý giúp nó không bị ảnh hưởng bởi các yếu tố bên ngoài như cự ly, vật cản hay nhiễu sóng, đảm bảo hoạt động liên tục của hệ thống. Điều này đặc biệt quan trọng trong các môi trường công nghiệp, nơi mà sự gián đoạn có thể dẫn đến thiệt hại lớn. Ngoài ra, với sự phát triển không ngừng của công nghệ, cổng kết nối vật lý còn hỗ trợ khả năng mở rộng và tích hợp với các hệ thống khác, tăng cường hiệu quả và tính linh hoạt trong quản lý và điều hành.
Băng thông lớn
Bên cạnh việc làm tăng độ ổn định của HMi trong quá trình truyền dữ liệu, các công vật lý còn cung cấp băng thông lớn với khả năng truyền dữ liệu tốc độ cao. Các cổng như Ethernet và Fiber Optic không chỉ đáp ứng yêu cầu của môi trường công nghiệp, mà còn hỗ trợ việc truyền tải lượng lớn dữ liệu một cách nhanh chóng và hiệu quả. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu phản hồi tức thì, như trong quy trình sản xuất hoặc giám sát hệ thống.
Băng thông lớn
Hơn nữa, cổng kết nối vật lý còn cho phép kết nối nhiều thiết bị khác nhau vào HMI, tạo thành một hệ thống tập trung và hiệu quả. Nhờ đó, người dùng có thể dễ dàng quản lý và điều khiển nhiều thiết bị cùng lúc, tối ưu hóa quy trình làm việc và nâng cao hiệu suất vận hành. Việc tích hợp này không chỉ giúp giảm thiểu sự phức tạp mà còn tăng cường khả năng mở rộng của hệ thống, đáp ứng nhu cầu phát triển trong tương lai.
Khả năng bảo mật cao
Khả năng bảo mật luôn là điều kiện hàng đầu các doanh nghiệp đặt lên hàng đầu. Vì vậy, thông thường họ thường lựa chọn các cổng kết nối để truyền dữ liệu. So với các cổng kết nối không dây, kết nối vật lý khó bị tấn công từ xa hơn, giúp bảo vệ hệ thống khỏi những mối đe dọa an ninh mạng tiềm ẩn. Điều này đặc biệt quan trọng trong các môi trường công nghiệp, nơi dữ liệu nhạy cảm và quy trình sản xuất cần được bảo vệ.
Kết nối vật lý khó bị tấn công từ xa
Hơn nữa, việc kiểm soát quyền truy cập vào hệ thống thông qua các cổng vật lý cũng trở nên dễ dàng hơn, cho phép quản trị viên thiết lập các biện pháp bảo mật phù hợp. Điều này không chỉ đảm bảo tính bảo mật của dữ liệu mà còn nâng cao khả năng quản lý và giám sát hệ thống, giúp tăng cường hiệu suất và giảm thiểu rủi ro.
Ứng dụng trong môi trường khắc nghiệt
Trong nhiều ứng dụng công nghiệp, việc đảm bảo thiết bị hoạt động ổn định trong các môi trường khắc nghiệt là một yêu cầu thiết yếu. Cổng kết nối vật lý thường bền bỉ hơn và ít bị ảnh hưởng bởi các điều kiện như nhiệt độ cao, độ ẩm cao và bụi bẩn, so với các phương thức kết nối không dây. Từ đó, giúp tăng cường độ tin cậy của hệ thống, giảm thiểu khả năng xảy ra sự cố do môi trường gây ra.
Cổng vật lý có thể sử dụng hiệu quả trong môi trường khắc nghiệt
Khi các thiết bị được kết nối bằng cổng vật lý, chúng có thể duy trì hiệu suất tối ưu và hoạt động liên tục, ngay cả trong những điều kiện khắc nghiệt nhất. Hơn nữa, tính bền bỉ của các cổng kết nối vật lý không chỉ giúp giảm thiểu chi phí bảo trì mà còn kéo dài tuổi thọ của thiết bị, từ đó nâng cao hiệu quả sản xuất và tiết kiệm thời gian trong quy trình vận hành.
Lưu trữ dữ liệu
Một số HMI được trang bị cổng kết nối vật lý cho phép kết nối với các thiết bị lưu trữ như USB và thẻ SD, giúp lưu trữ dữ liệu một cách an toàn và tiện lợi. Việc lưu trữ dữ liệu cục bộ không chỉ đảm bảo rằng thông tin quan trọng được bảo vệ khỏi các rủi ro mạng mà còn cho phép truy cập nhanh chóng khi cần thiết.
Thêm vào đó, khả năng lưu trữ này giúp giảm tải cho các hệ thống lưu trữ trung tâm, từ đó cải thiện hiệu suất tổng thể của hệ thống. Hơn nữa, dữ liệu được lưu trữ cục bộ có thể dễ dàng được sao lưu và quản lý, góp phần nâng cao tính linh hoạt trong việc xử lý và phân tích dữ liệu.
HMI có cổng kết nối RS485

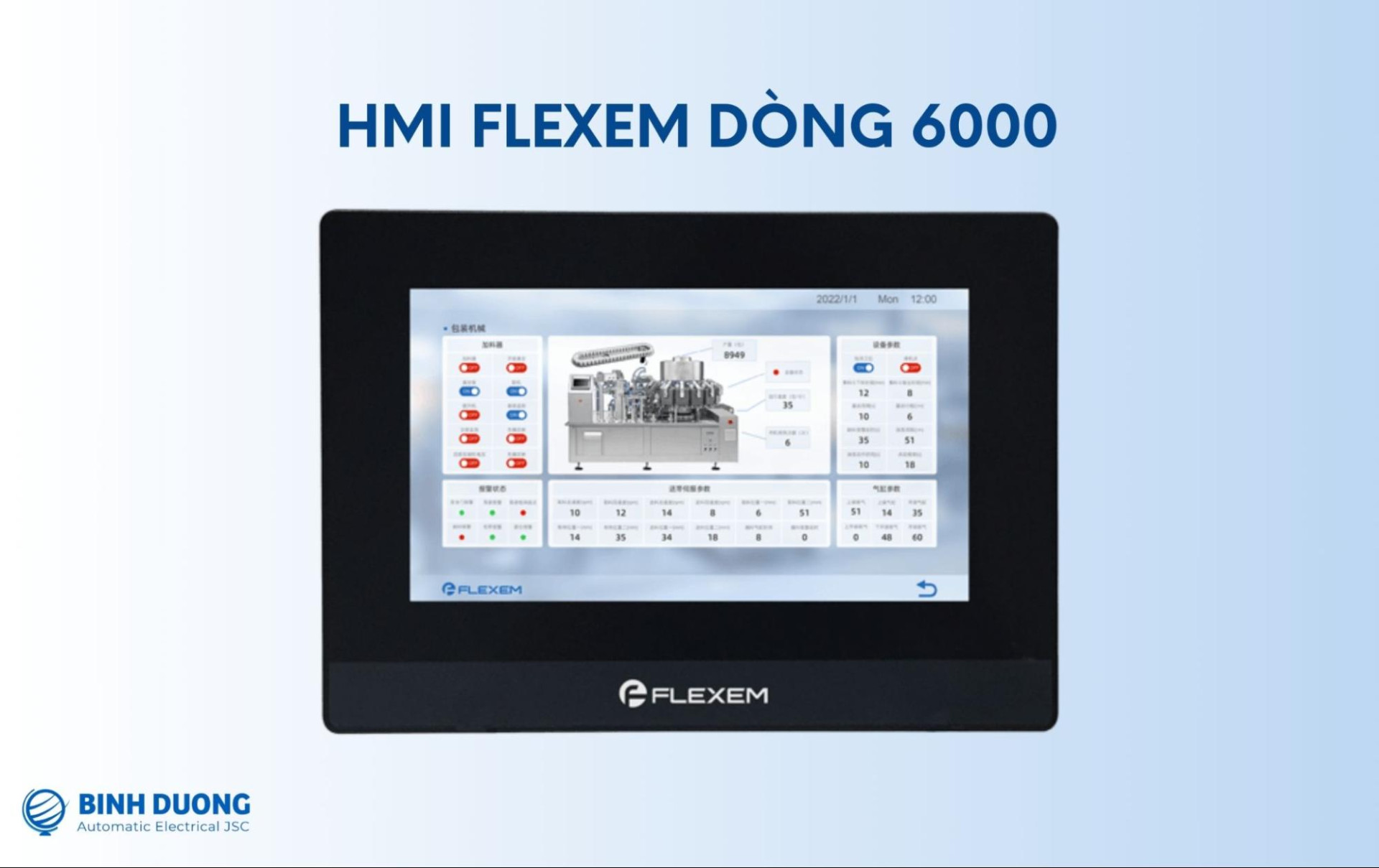

HMI Flexem dòng 6000
Flexem là thương hiệu tiên phong hàng đầu tại Trung Quốc trong lĩnh vực HMI. HMI Flexem 6000 gây ấn tượng với người dùng khi hỗ trợ module mở rộng FLink IoT, cho phép kết nối mạng qua Ethernet, 4G, Wi-Fi và RS485. Bên cạnh đó, sản phẩm còn được trang bị màn hình LCD 7 inch với độ phân giải 1024×600 và độ sáng cao, cùng góc nhìn mở rộng lên tới 170 độ, mang lại trải nghiệm hình ảnh sắc nét và thoải mái cho người dùng.
HMI Flexem dòng 6000
Đặc biệt khi mua HMI Flexem, khách hàng có thể tùy chỉnh cấu hình module FLink theo nhu cầu riêng, lựa chọn giữa nhiều phương thức giao tiếp khác nhau. Bên cạnh đó, dòng HMI này còn có khả năng thu thập và phân tích dữ liệu giúp hỗ trợ ra quyết định thông minh hơn trong quản lý và bảo trì hệ thống. Hiện tại, HMI Flexem dòng 6000 đang được chia làm 3 phiên bản chính theo kích thước màn hình là: 10.1 inch, 15,6 inch và 7 inch.

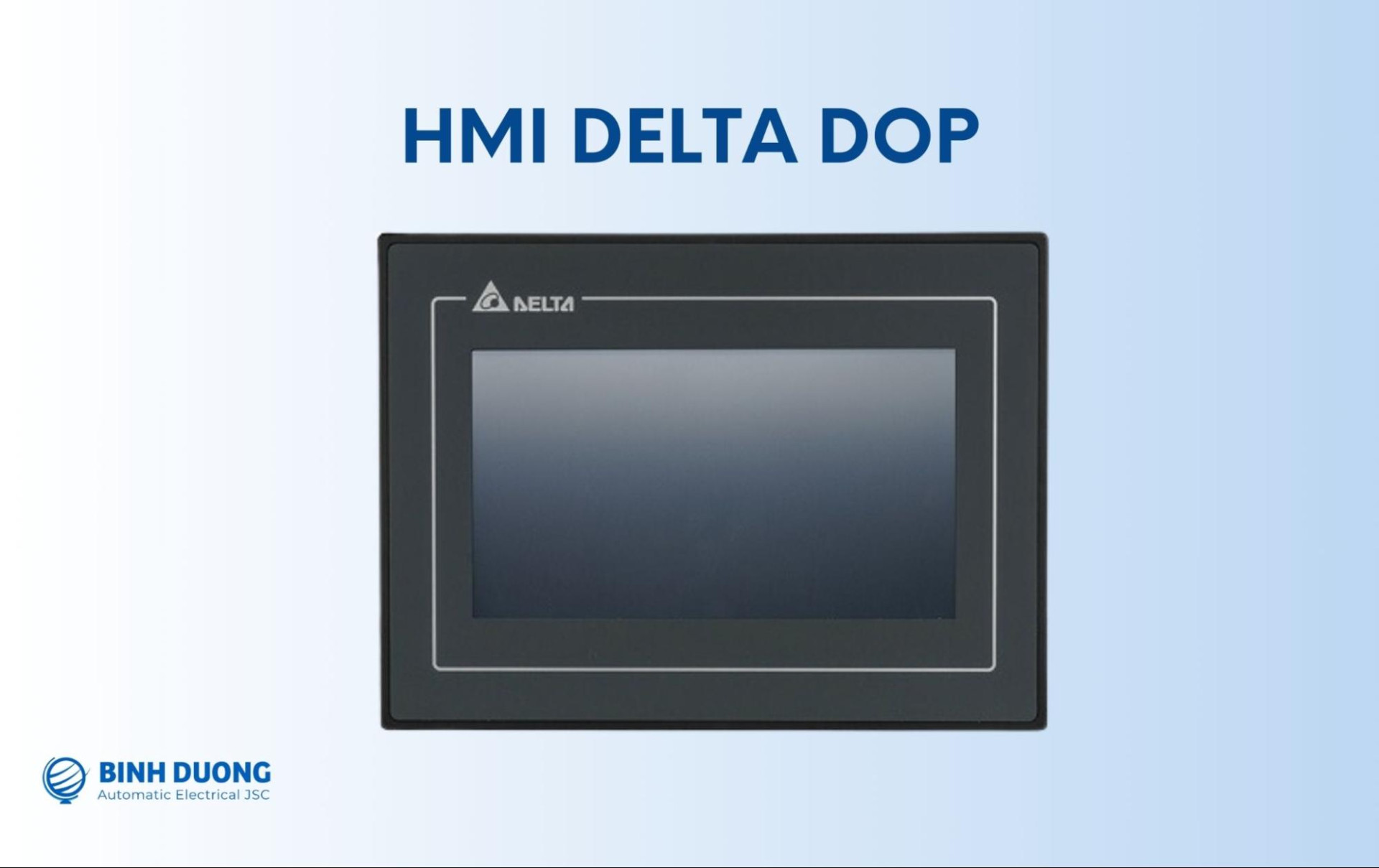

HMI Delta DOP
HMI Delta DOP 110WS là một dòng sản phẩm trong series HMI Delta ETHERNET, được trang bị màn hình 10 inch và tích hợp nhiều tính năng vượt trội. Với hai cổng Com hỗ trợ RS422 và RS232, cùng một cổng Ethernet, DOP-110WS không chỉ cho phép kết nối dễ dàng với các thiết bị của Delta như PLC và biến tần, mà còn tương thích với nhiều PLC của các hãng khác như Siemens và Mitsubishi, mang lại sự linh hoạt trong việc xây dựng hệ thống tự động hóa.
HMI Delta DOP 110WS

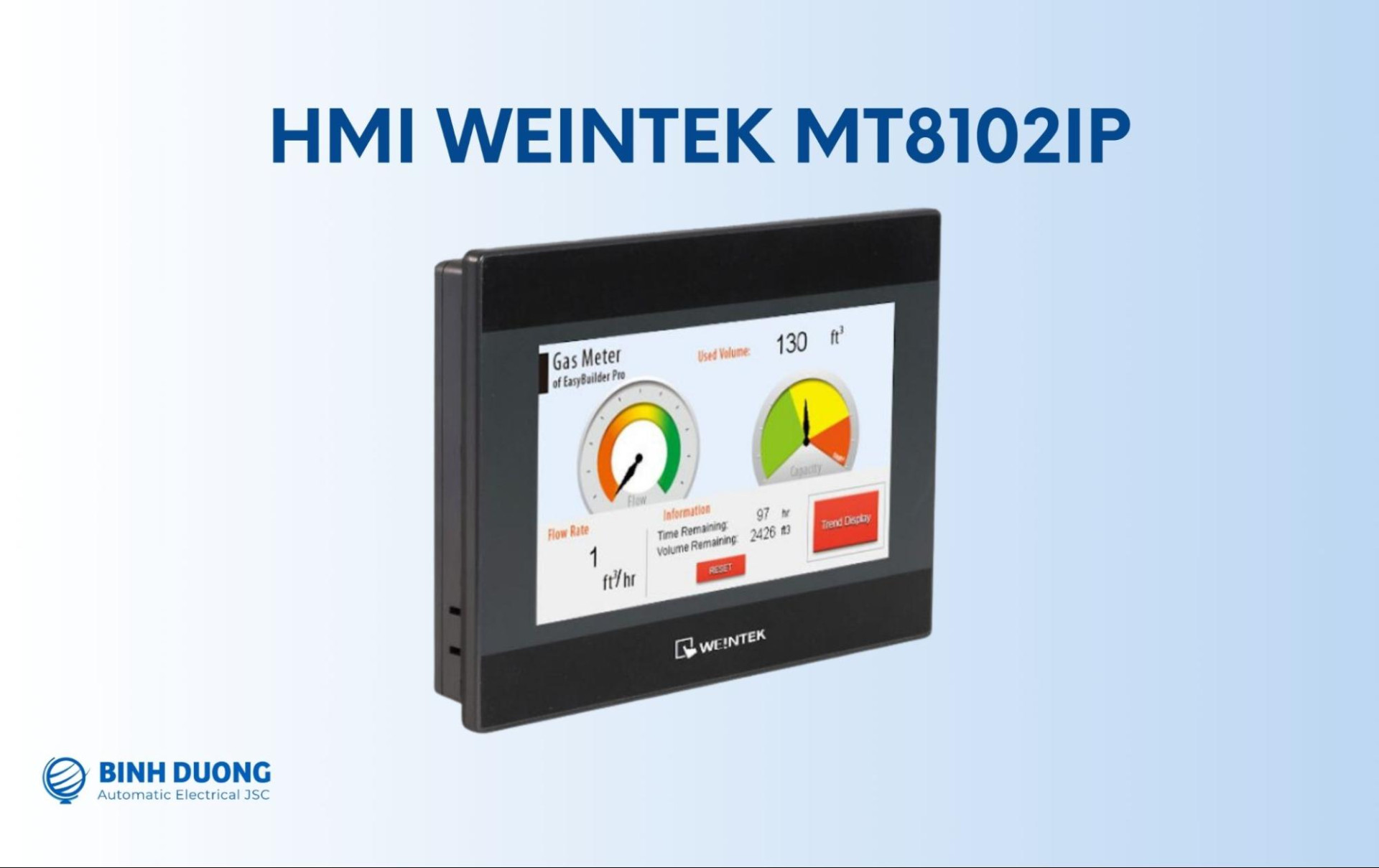

HMI Weintek MT8102iP
HMI Weintek MT8102iP là một sản phẩm nổi bật được sản xuất tại Weintek, Đài Loan, với khả năng kết nối linh hoạt với tất cả các PLC của nhiều hãng nổi tiếng. MT8102iP sở hữu màn hình có khoảng 16,7 triệu màu với độ phân giải cao lên đến 1024×600 pixel, nhằm cung cấp hình ảnh sắc nét và sống động, giúp người dùng dễ dàng theo dõi và điều khiển các quy trình.
HMI Weintek MT8102iP
Bên cạnh đó, thiết bị còn được trang bị cổng giao tiếp COM theo chuẩn RS232, RS422 và RS485, cùng một cổng Ethernet, cho phép kết nối đa dạng với các thiết bị khác trong hệ thống. Với những tính năng vượt trội này, HMI Weintek MT8102iP không chỉ nâng cao trải nghiệm người dùng mà còn mở rộng khả năng tương tác và kiểm soát trong các ứng dụng công nghiệp.
>> Tìm hiểu thêm: Bảng giá HMI chính hãng (cập nhật 2024)
Kết luận
Các HMI hỗ trợ kết nối RS485 đóng vai trò quan trọng trong việc giám sát và điều khiển các quy trình, từ đó tối ưu hóa hiệu quả sản xuất. Việc lựa chọn HMI phù hợp với khả năng kết nối RS485 sẽ giúp doanh nghiệp tận dụng tối đa công nghệ, nâng cao khả năng quản lý và cải thiện chất lượng sản phẩm. Nếu bạn muốn tìm hiểu thêm về HMI Flexem, đừng ngần ngại liên hệ ngay Bình Dương AEC qua số hotline 0904.584.886 và hoặc Zalo OA để được hỗ trợ nhanh nhất nhé!
