Hướng dẫn cài đặt biến tần Kaman chi tiết

Hướng dẫn cài đặt biến tần Kaman là tài liệu quan trọng giúp các kỹ sư bảo trì làm chủ thiết bị trong các hệ thống tự động hóa nhà máy. Việc nắm vững sơ đồ đấu nối và các mã thông số P0 giúp thiết bị vận hành chính xác, tránh các rủi ro gây cháy nổ bo mạch. Trong bài viết này, Bình Dương AEC sẽ hướng dẫn bạn chi tiết quy trình đấu dây và cài đặt cho dòng Kaman KM100-350-800.

Giới thiệu về biến tần Kaman

Biến tần Kaman là dòng thiết bị điều khiển động cơ đang ngày càng khẳng định vị thế vững chắc tại thị trường tự động hóa Việt Nam hiện nay. Với ưu thế về độ bền phần cứng và giá thành cạnh tranh, thương hiệu này mang đến giải pháp tối ưu cho nhiều quy trình sản xuất công nghiệp. Các dòng máy Kaman được thiết kế dựa trên nền tảng công nghệ điều khiển hiện đại, đảm bảo khả năng vận hành ổn định và tiết kiệm điện năng cho hệ thống nhà máy.

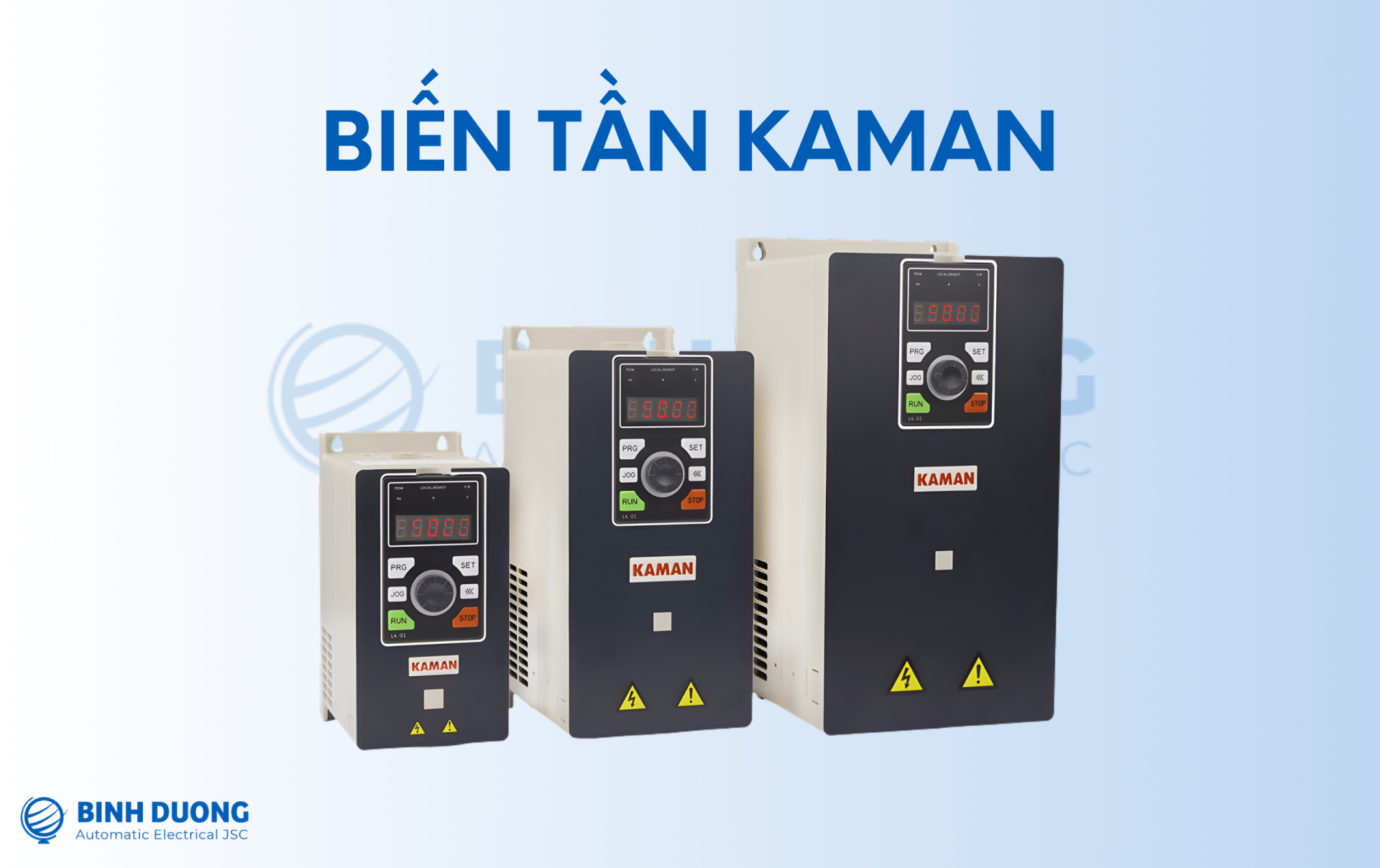

Biến tần Kaman

Dòng biến tần Kaman KM100 và KM350 thường được ưu tiên sử dụng cho các ứng dụng tải nhẹ và trung bình như hệ thống bơm quạt hoặc băng tải nhỏ. Thiết kế nhỏ gọn giúp tiết kiệm đáng kể diện tích tủ điện, đồng thời giao diện cài đặt thân thiện cho phép kỹ thuật viên dễ dàng cấu hình thông số. Đây là lựa chọn kinh tế nhưng vẫn đảm bảo đầy đủ các tính năng bảo vệ cơ bản, giúp động cơ vận hành bền bỉ trong môi trường công nghiệp.

Đối với các ứng dụng công nghiệp nặng yêu cầu momen khởi động lớn, dòng KM800 chính là giải pháp kỹ thuật mạnh mẽ và tin cậy nhất hiện nay. Sản phẩm này được trang bị thuật toán điều khiển vector tiên tiến, cho phép kiểm soát tốc độ và lực kéo của động cơ một cách chính xác tuyệt đối. KM800 đặc biệt phù hợp cho các loại máy nén khí, máy nghiền hoặc động cơ Spindle công suất lớn thường thấy trong các xưởng cơ khí chính xác.

Việc nắm vững hướng dẫn cài đặt biến tần Kaman là yếu tố then chốt giúp kỹ sư bảo trì làm chủ hoàn toàn các kịch bản vận hành thiết bị. Mỗi dòng máy từ Kaman đều được tinh chỉnh về mặt giải thuật điều khiển để phù hợp với từng đặc tính tải riêng biệt của các loại máy móc sản xuất. Sự đa dạng trong dải công suất và tính năng giúp thương hiệu này đáp ứng từ các ứng dụng dân dụng đơn giản đến các hệ thống tự động hóa phức tạp.

Hướng dẫn cài đặt biến tần Kaman

Hướng dẫn cài đặt biến tần Kaman Chuẩn bị và Đấu nối

• Trước khi cài đặt biến tần Kaman, bạn cần đảm bảo đấu nối đúng phần cứng theo sơ đồ kết nối:

  • Nguồn vào: * R, S, T: Nếu dùng nguồn 3 pha 380V.

    • L1, N: Nếu dùng nguồn 1 pha 220V.

  • Đầu ra động cơ: U, V, W nối vào motor.

  • Điện trở xả (nếu có): Nối vào chân P+ và BR.

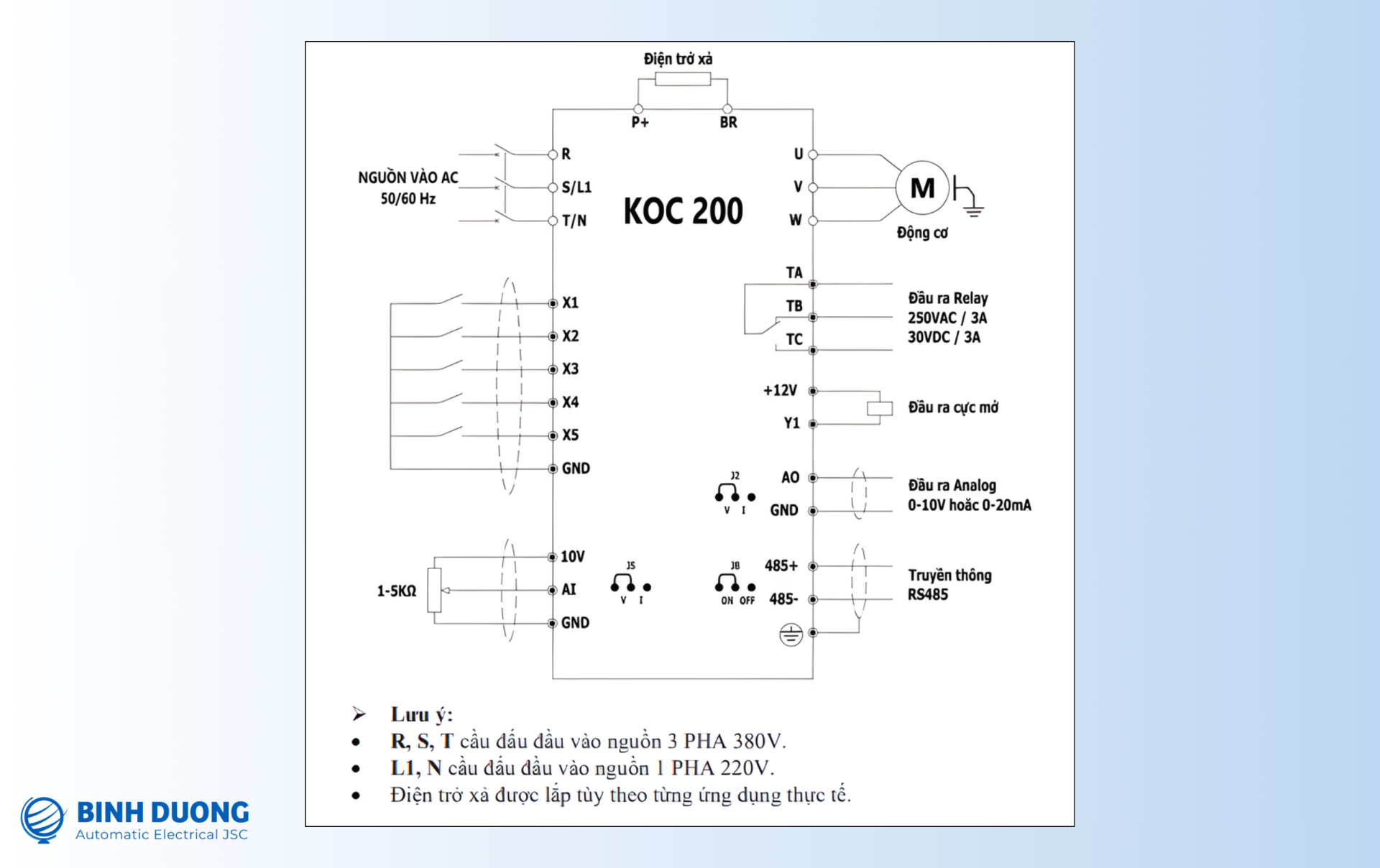

Hướng dẫn cài đặt biến tần Kaman sơ đồ kết nối

Hướng dẫn cài đặt biến tần Kaman cài thông số động cơ

• Để biến tần bảo vệ động cơ tốt nhất, bạn cần nhập thông số từ nhãn (tem) của motor vào các mã sau:

  1. B4-00: Điện áp định mức (220V hoặc 380V).

  2. B4-01: Dòng điện định mức (A).

  3. B4-02: Tốc độ định mức (RPM – vòng/phút).

  4. B4-03: Tần số định mức (thường là 50.0Hz).

Hướng dẫn cài đặt biến tần Kaman các chế độ vận hành

Chế độ 1: Điều khiển bằng Bàn phím (Mặc định)

Dùng nút RUN/STOP và núm xoay trên biến tần để chạy.

• B8-03 = 1: Khôi phục cài đặt gốc (để chắc chắn các thông số ở mặc định).

• B0-02 = 0: Lệnh chạy bằng bàn phím.

• B0-03 = 0: Thay đổi tần số bằng chiết áp (núm xoay) trên bàn phím.

• B0-10: Thời gian tăng tốc (giây).

• B0-11: Thời gian giảm tốc (giây).

Chế độ 2: Điều khiển bằng Công tắc ngoài và Biến trở ngoài

Đây là chế độ phổ biến nhất khi lắp biến tần vào tủ điện.

• Đấu nối: Công tắc chạy thuận: Nối chân X1 với GND.

  • Công tắc chạy ngược: Nối chân X2 với GND.

  • Biến trở: Chân giữa nối vào AI, hai chân bìa nối vào 10V và GND.

• Cài đặt thông số:

  • B0-02 = 1: Cho phép điều khiển bằng công tắc ngoài.

  • B0-03 = 3: Cho phép nhận tín hiệu tần số từ cổng AI (0-10V).

  • B2-13 = 3: (Mặc định) Chân X1 là chạy thuận (FWD).

  • B2-14 = 4: (Mặc định) Chân X2 là chạy ngược (REV).

Chế độ 3: Chạy nhiều cấp tốc độ (Multi-speed)

Dùng để cài đặt các tốc độ cố định (ví dụ: Tốc độ 1 chạy 10Hz, Tốc độ 2 chạy 30Hz…).

• Cài đặt chân chức năng:

  • B2-15 = 13: Gán chân X3 làm chân tốc độ đa cấp 1.

  • B2-16 = 14: Gán chân X4 làm chân tốc độ đa cấp 2.

• Cài đặt tần số cho từng cấp:

  • B1-17: Tần số cấp 1.

  • B1-18: Tần số cấp 2.

  • B1-19: Tần số cấp 3.

• Cách chạy: Khi kích hoạt (nối tắt) các chân X3, X4 với GND theo tổ hợp nhị phân, biến tần sẽ chạy ở tần số tương ứng.

Đơn vị cung cấp biến tần Kaman

Mua biến tần Kaman tại Tự động hóa toàn cầu

Tự Động Hóa Toàn Cầu là nhà phân phối chuyên nghiệp các dòng biến tần Kaman, mang đến cho thị trường Việt Nam những giải pháp điều khiển chất lượng hàng đầu. Với cam kết cung cấp thiết bị chính ngạch, đơn vị này không chỉ bán sản phẩm mà còn đi kèm với dịch vụ tư vấn kỹ thuật cực kỳ chuyên sâu. Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng hỗ trợ khách hàng lựa chọn model phù hợp nhất với nhu cầu sử dụng thực tế của nhà máy.

Tự động hóa toàn cầu

Bên cạnh việc cung cấp thiết bị, Tự Động Hóa Toàn Cầu còn đảm bảo quá trình lắp đặt và bảo trì hệ thống diễn ra một cách suôn sẻ và hiệu quả nhất. Khách hàng khi mua sản phẩm tại đây sẽ được bàn giao đầy đủ tài liệu hướng dẫn cài đặt biến tần Kaman và hỗ trợ cấu hình thông số tận nơi. Điều này giúp các doanh nghiệp tối ưu hóa năng suất sản xuất và giảm thiểu tối đa các rủi ro hỏng hóc thiết bị do lỗi cài đặt sai.

Mua biến tần Kaman tại Sky Tech

Skytech cũng là một trong những đơn vị uy tín hàng đầu chuyên cung cấp các dòng biến tần Kaman với đầy đủ các dải công suất từ nhỏ đến lớn. Đơn vị này tập trung vào việc mang đến các giải pháp tối ưu, giúp khách hàng giải quyết triệt để các bài toán về momen và tốc độ động cơ. Sự tận tâm trong khâu hỗ trợ kỹ thuật sau bán hàng đã giúp Skytech khẳng định được vị thế vững chắc trong lòng các đối tác và khách hàng công nghiệp.

Mua biến tần Kaman tại SkyTech

Đội ngũ kỹ thuật của Skytech sẵn sàng hỗ trợ xử lý sự cố 24/7, đảm bảo dây chuyền sản xuất của bạn luôn hoạt động liên tục và không bị gián đoạn. Việc kết hợp giữa sản phẩm chất lượng và dịch vụ hậu mãi chu đáo chính là kim chỉ nam giúp đơn vị này trở thành đối tác chiến lược của nhiều nhà máy. Nếu bạn đang tìm kiếm một địa chỉ mua biến tần Kaman tin cậy, Skytech chắc chắn là một lựa chọn không thể bỏ qua tại khu vực phía Nam.

Biến tần GTAKE – Giải pháp thay thế tối ưu cho biến tần Kaman

Biến tần GTAKE là giải pháp thay thế hoàn hảo cho các dòng Kaman nhờ sự vượt trội về thuật toán điều khiển và độ bền linh kiện. GTAKE Electronics là tập đoàn chuyên sản xuất hệ thống truyền động điện từ năm 2003, nổi tiếng với các dòng sản phẩm đạt tiêu chuẩn quốc tế khắt khe như CE, UL và ISO 9001.

Biến tần GTAKE – Giải pháp tối ưu thay thế biến tần Kaman

Biến tần GTAKE không phải là thương hiệu giá rẻ đại trà mà là nhà cung cấp thiết bị cho các tập đoàn sản xuất lớn tại Châu Á, Châu Âu và Bắc Mỹ. Đối với các kỹ sư đang vận hành hệ thống Kaman, việc chuyển đổi sang GTAKE mang lại sự yên tâm tuyệt đối về hiệu suất vận hành trong các ứng dụng công nghiệp nặng. Sự tương đồng về cách thức đấu nối và cài đặt giúp quá trình chuyển đổi diễn ra nhanh chóng, giảm thiểu tối đa thời gian dừng máy ngoài ý muốn.

So sánh kỹ thuật biến tần GTAKE và biến tần Kaman

Kết luận

Cài đặt biến tần Kaman một cách chính xác là yếu tố quan trọng giúp tối ưu hóa hiệu suất và đảm bảo an toàn trong quá trình sử dụng. Trong bài viết này, Bình Dương AEc đã chia sẻ những hướng dẫn chi tiết, bao gồm sơ đồ kết nối và hướng dẫn sử dụng, giúp bạn dễ dàng thực hiện quy trình cài đặt.  Nếu bạn muốn tư vấn hoặc tìm các giải pháp thay thế tối ưu hơn so với biến tần Kaman, đừng ngần ngại liên hệ Bình Dương AEC qua số hotline 0904.584.886 và hoặc Zalo OA để được hỗ trợ nhanh nhất!
