Dòng điện 3 pha là gì?

Khái niệm

Điện 3 pha (tiếng Anh: Three-phase electric power, ký hiệu 3Φ) là hệ thống dòng điện xoay chiều (AC) gồm ba dòng điện hình sin có cùng tần số, cùng biên độ nhưng lệch nhau một góc 120° về pha điện. Đây là dạng điện xoay chiều đa pha được sử dụng rộng rãi nhất trên thế giới trong phát điện, truyền tải và phân phối điện năng công nghiệp.

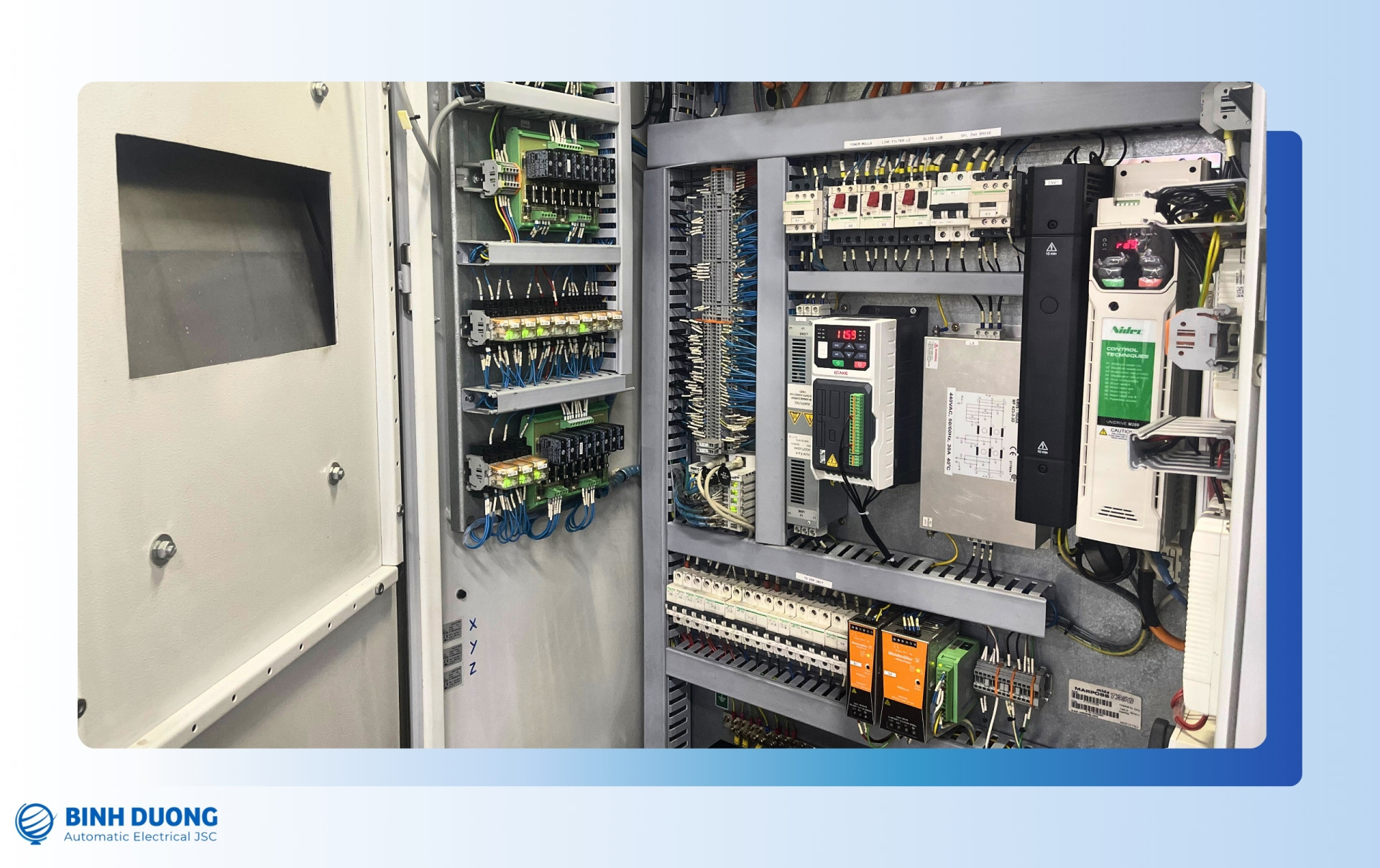

Một ứng dụng tủ điện 3 pha sử dụng biến tần GTAKE

Hệ thống điện 3 pha được truyền tải qua 3 dây pha (L1, L2, L3 — hay còn gọi là pha A, pha B, pha C) và thường có thêm 1 dây trung tính (N) trong hệ thống phân phối hạ thế, tạo thành hệ 4 dây quen thuộc tại các khu công nghiệp và khu dân cư Việt Nam.

Hai thông số điện áp cốt lõi cần phân biệt:

Thông số	Định nghĩa	Giá trị tại Việt Nam
Điện áp pha (Vph)	Đo giữa 1 dây pha và dây trung tính	220V
Điện áp dây (VL)	Đo giữa 2 dây pha bất kỳ	380V

Quan hệ giữa hai thông số này tuân theo công thức: VL = √3 × Vph = 1,732 × 220V ≈ 380V. Đây chính là lý do tại sao điện 3 pha Việt Nam còn được gọi là nguồn điện 380V/220V.

Điểm khác biệt căn bản so với điện 1 pha là: thay vì chỉ có một sóng hình sin duy nhất đi qua 0V hai lần mỗi chu kỳ (gây ra “độ nhấp nhô” công suất), điện 3 pha có ba sóng sin bù trừ liên tục cho nhau, tạo ra công suất gần như không đổi theo thời gian. Đây là lý do động cơ 3 pha chạy êm, mạnh và ổn định hơn động cơ 1 pha ở cùng công suất.

Tóm lại: Điện 3 pha là hệ thống điện xoay chiều 3 dây pha lệch nhau 120°, điện áp dây 380V — điện áp pha 220V tại Việt Nam, là nguồn điện tiêu chuẩn cho toàn bộ thiết bị công nghiệp và hệ thống tự động hóa.

Lịch sử ra đời và phát triển của dòng điện 3 pha

Hệ thống điện 3 pha không phải là phát minh của một cá nhân đơn lẻ — mà là kết quả của một cuộc chạy đua nghiên cứu khốc liệt giữa nhiều nhà khoa học vào cuối thế kỷ XIX, trong bối cảnh cách mạng công nghiệp đang đặt ra nhu cầu cấp thiết về một hệ thống truyền tải điện hiệu quả hơn.

Giai đoạn khai mở (1885 – 1888): Từ lý thuyết đến bằng sáng chế

Năm 1885, nhà vật lý người Ý Galileo Ferraris là người đầu tiên nghiên cứu có hệ thống về nguyên lý từ trường quay (rotating magnetic field) — nền tảng lý thuyết của điện đa pha. Ngày 11/3/1888, ông công bố kết quả tại Viện Hàn lâm Khoa học Hoàng gia Turin, chứng minh rằng hai dòng xoay chiều lệch pha nhau có thể tạo ra từ trường quay liên tục.

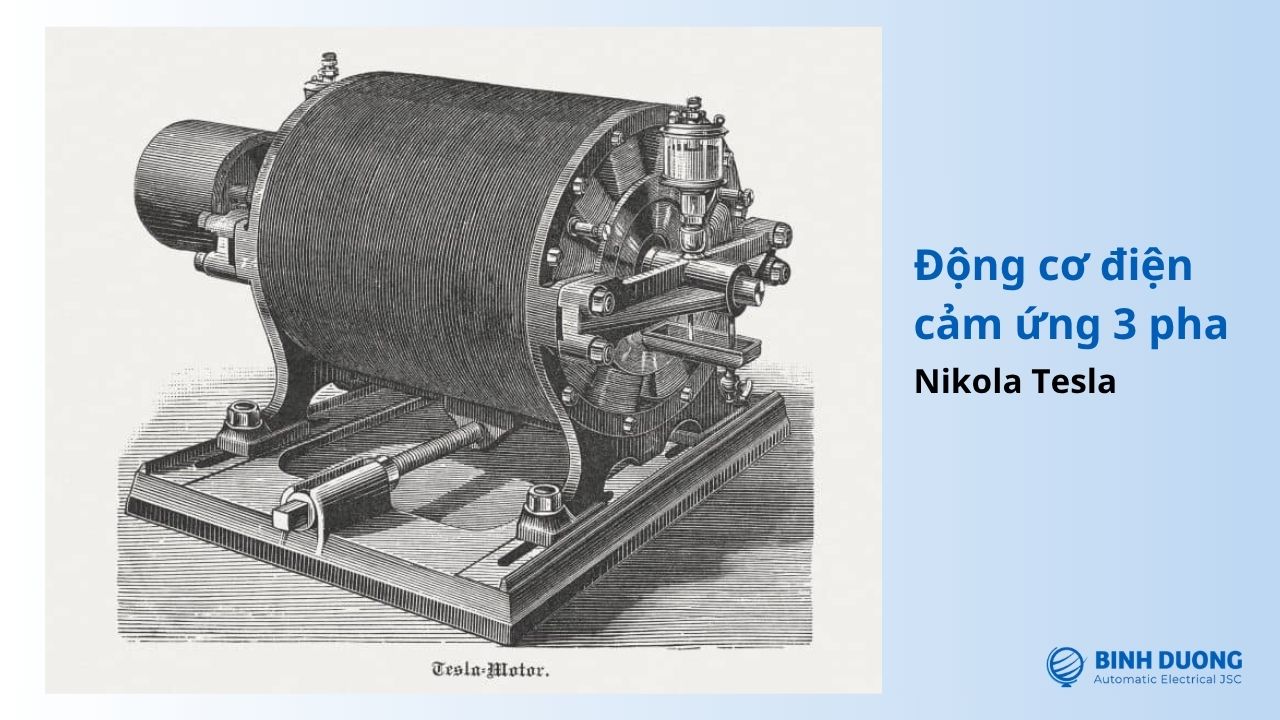

Động cơ điện cảm ứng 3 pha

Chỉ hai tháng sau, Nikola Tesla được cấp bằng sáng chế Hoa Kỳ số 381.968 cho thiết kế động cơ điện cảm ứng 3 pha — hồ sơ nộp từ tháng 10/1887. Tesla sau đó tiếp tục phát triển toàn bộ hệ thống điện đa pha, bao gồm máy phát, động cơ và hệ thống truyền tải, đặt nền móng cho điện xoay chiều AC chi phối hệ thống điện toàn cầu cho đến tận ngày nay.

Giai đoạn hiện thực hóa (1888 – 1891): Ba pha thống trị

Cũng trong năm 1888, kỹ sư người Nga gốc Đức Mikhail Dolivo-Dobrovolsky — làm việc tại công ty AEG (Đức) — đã phát triển hệ thống điện ba pha hoàn chỉnh đầu tiên trên thế giới, bao gồm máy phát điện 3 pha, động cơ điện 3 pha và nghiên cứu hai cấu hình đấu nối cơ bản vẫn còn dùng đến hôm nay: đấu sao (Y) và đấu tam giác (Δ). Ông cũng là người chứng minh rằng ba pha là số lượng pha tối ưu — nhiều hơn không cần thiết, ít hơn thì hiệu suất kém.

Cột mốc lịch sử quyết định diễn ra năm 1891 tại Triển lãm Điện kỹ thuật Quốc tế Frankfurt (Đức): Dolivo-Dobrovolsky trình diễn thành công việc truyền tải điện 3 pha trên khoảng cách 175 km từ Lauffen đến Frankfurt với hiệu suất lên đến 75% — một con số chưa từng có trong lịch sử. Thành tựu này đã bác bỏ hoàn toàn luận điểm của Thomas Edison rằng điện một chiều (DC) mới phù hợp để truyền tải đường dài, và đánh dấu chiến thắng dứt khoát của hệ thống điện xoay chiều 3 pha trong “cuộc chiến dòng điện” lừng danh.

Từ lịch sử đến ứng dụng tự động hóa hiện đại

Từ mốc Frankfurt 1891, điện 3 pha được chuẩn hóa và triển khai trên toàn thế giới với tốc độ chưa từng thấy. Ngày nay, hơn 130 năm sau những thí nghiệm đầu tiên của Ferraris và Tesla, điện 3 pha vẫn là xương sống của mọi hệ thống công nghiệp: biến tần (VFD) điều khiển tốc độ động cơ 3 pha, PLC ra lệnh cho contactor đóng cắt mạch 3 pha, robot công nghiệp hoạt động nhờ servo motor 3 pha — tất cả đều là di sản trực tiếp của những phát minh cuối thế kỷ XIX.

Cấu tạo và nguyên lý hoạt động của dòng điện 3 pha

Để hiểu tại sao điện 3 pha lại ưu việt đến vậy, cần bắt đầu từ nơi nó được sinh ra: máy phát điện xoay chiều 3 pha. Toàn bộ đặc tính kỹ thuật của dòng điện 3 pha — từ sự lệch pha 120°, đến từ trường quay, đến khả năng truyền tải công suất lớn — đều bắt nguồn từ cấu tạo vật lý của thiết bị này.

Cấu tạo máy phát điện 3 pha

Một máy phát điện xoay chiều 3 pha công nghiệp gồm hai bộ phận chính là stator (phần tĩnh) và rotor (phần quay), cùng các hệ thống phụ trợ đảm bảo vận hành ổn định liên tục.

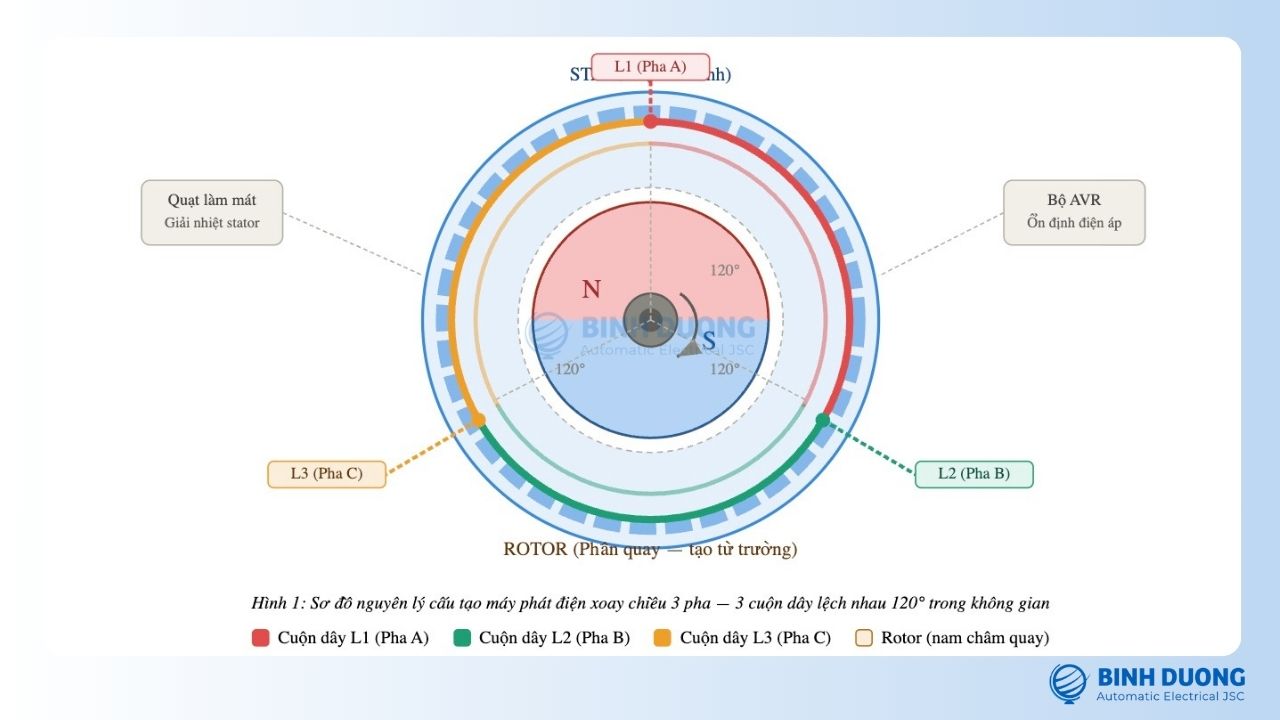

Cấu tạo máy phát điện 3 pha

1. Stator — Phần tĩnh (nơi sinh ra dòng điện)

Stator là phần tĩnh của máy phát, chứa các cuộn dây tạo ra dòng điện xoay chiều 3 pha. Cấu tạo stator gồm hai thành phần cốt lõi:

Lõi thép stator được ghép từ hàng trăm lá thép kỹ thuật điện mỏng (dày 0,35–0,5 mm), phủ sơn cách điện và ép chặt thành khối hình trụ rỗng. Kết cấu nhiều lớp mỏng này có mục đích rõ ràng về mặt kỹ thuật: giảm thiểu tổn hao do dòng điện xoáy (eddy current) — loại tổn thất nhiệt xuất hiện khi từ trường biến thiên đi qua vật liệu dẫn điện. Mặt trong lõi thép có các rãnh xẻ song song với trục để đặt dây quấn.

Dây quấn stator gồm ba bộ cuộn dây đồng hoàn toàn giống nhau và độc lập với nhau. Điểm khác biệt cốt lõi của máy phát 3 pha so với máy phát 1 pha nằm ở chỗ: các rãnh trên stator được chia đều làm ba phần để đặt ba bộ cuộn dây pha, và ba bộ dây này được đặt lệch nhau một góc chính xác là 120° trong không gian. Đây là yếu tố vật lý quyết định toàn bộ đặc tính điện của hệ thống.

2. Rotor — Phần quay (nơi tạo ra từ trường)

Rotor là phần chuyển động, tạo ra từ trường — có thể là nam châm vĩnh cửu hoặc cuộn dây được cấp dòng điện một chiều để sinh từ trường. Trong máy phát công nghiệp lớn (tuabin điện, máy phát diesel công suất cao), rotor thường là cuộn dây kích từ được cấp dòng một chiều từ bên ngoài, cho phép điều chỉnh cường độ từ trường — và do đó điều chỉnh điện áp đầu ra — thông qua bộ AVR (Automatic Voltage Regulator).

3. Các hệ thống phụ trợ

Bộ phận	Chức năng kỹ thuật
AVR (Bộ điều chỉnh điện áp tự động)	Đo điện áp đầu ra stator, tự động điều chỉnh dòng kích từ rotor để duy trì ổn định 380V/220V khi tải thay đổi
Hệ thống làm mát	Quạt gắn trên trục rotor hút không khí giải nhiệt stator và rotor liên tục
Vỏ bảo vệ	Chống xâm nhập bụi, nước, tác động cơ học — phân loại theo cấp IP (IP54, IP55…)
Vòng bi & trục	Đỡ và truyền moment quay từ động cơ sơ cấp (diesel, tua-bin) sang rotor

Nguyên lý hoạt động của dòng điện 3 pha

Bước 1 — Từ trường quay sinh ra bởi rotor

Khi động cơ sơ cấp (diesel, tua-bin hơi, tua-bin nước…) truyền cơ năng làm rotor quay, nam châm (hoặc cuộn kích từ) trên rotor tạo ra một từ trường quay liên tục trong lòng stator. Đây là điểm mấu chốt: từ trường không đứng yên mà quay cùng tốc độ với trục rotor.

Bước 2 — Cảm ứng điện từ Faraday tạo ra 3 suất điện động

Khi rotor quay với tốc độ không đổi, từ trường của nó sẽ lần lượt quét qua ba cuộn dây đặt lệch nhau 120° trong không gian ở các thời điểm khác nhau, từ đó cảm ứng ra ba dòng điện xoay chiều có cùng tần số, cùng biên độ nhưng lệch pha nhau đúng 120°. Theo định luật cảm ứng điện từ Faraday: khi từ thông biến thiên cắt qua cuộn dây, trong cuộn dây xuất hiện suất điện động tỉ lệ với tốc độ biến thiên từ thông đó.

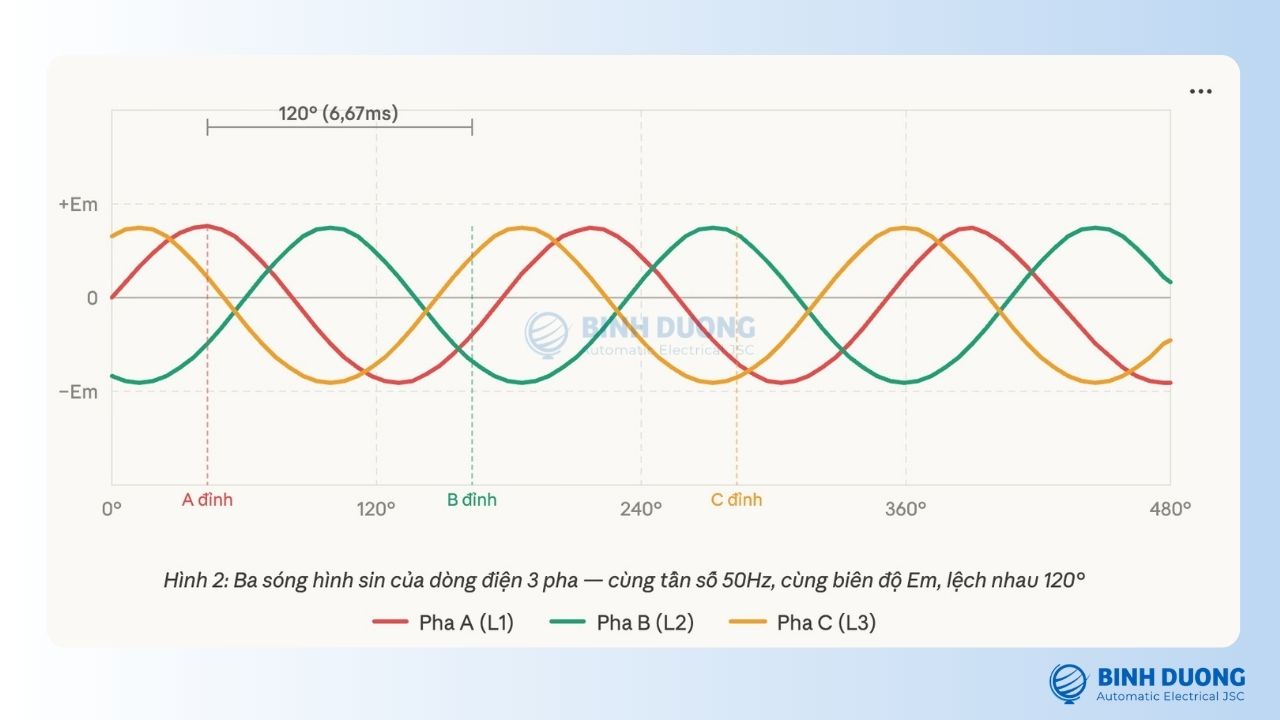

Kết quả là ba sóng hình sin hoàn toàn đối xứng, mỗi sóng lệch nhau 120° (tương đương 1/3 chu kỳ):

• eA = Em × sin(ωt) — Pha A (L1)
• eB = Em × sin(ωt − 120°) — Pha B (L2)
• eC = Em × sin(ωt − 240°) — Pha C (L3)

Trong đó Em là biên độ điện áp cực đại, ω = 2πf = 2π × 50 = 314 rad/s (tại Việt Nam, tần số lưới f = 50Hz).

Bước 3 — Tổng hợp ba pha: công suất không đổi theo thời gian

Dòng điện 3 pha công suất không đổi theo thời gian

Đây là ưu điểm kỹ thuật then chốt của điện 3 pha so với điện 1 pha. Hãy quan sát biểu đồ ba sóng hình sin dưới đây:

Tính chất quan trọng: Tại mọi thời điểm, tổng tức thời của ba điện áp luôn bằng 0 (eA + eB + eC = 0). Điều này có nghĩa là dòng điện trong dây trung tính bằng 0 khi tải cân bằng — đây là lý do hệ thống 3 pha tiết kiệm dây dẫn và tổn hao truyền tải thấp hơn hệ thống 1 pha cùng công suất.

Bước 4 — Thứ tự pha và ý nghĩa thực tiễn trong tự động hóa

Ba pha xuất hiện theo một thứ tự nhất định gọi là thứ tự pha (phase sequence). Tại Việt Nam và hầu hết các nước, thứ tự pha thuận là L1 → L2 → L3 (hay A → B → C). Đây không phải là chi tiết kỹ thuật đơn thuần — thứ tự pha quyết định chiều quay của động cơ 3 pha:

• Thứ tự pha thuận (L1→L2→L3): động cơ quay chiều thuận
• Đảo hai dây pha bất kỳ (ví dụ đổi L1↔L2): động cơ quay ngược chiều

Đây là nguyên tắc cơ bản trong lắp đặt và vận hành hệ thống tự động hóa: mỗi khi động cơ băng tải, bơm, quạt chạy ngược chiều sau khi bảo trì — nguyên nhân đầu tiên cần kiểm tra là thứ tự pha đấu nối tại contactor hoặc đầu cáp động lực.

Bước 5 — Từ máy phát đến người dùng: hệ thống 3 dây và 4 dây

Các dây dẫn nối giữa nguồn điện áp và tải được gọi là dây pha, và điện áp giữa hai dây pha bất kỳ được gọi là điện áp dây. Điện áp đo được giữa một dây pha và dây trung tính được gọi là điện áp pha.

Trong thực tế phân phối điện tại Việt Nam, có hai cấu hình dây phổ biến:

Cấu hình	Số dây	Đặc điểm	Ứng dụng
Hệ 3 dây	L1, L2, L3	Không có dây trung tính — chỉ lấy điện áp dây 380V	Tải 3 pha cân bằng: động cơ, máy biến áp công suất lớn
Hệ 4 dây	L1, L2, L3, N	Có dây trung tính — lấy được cả 220V lẫn 380V	Khu công nghiệp, tòa nhà: vừa cấp điện máy móc (380V) vừa cấp điện chiếu sáng, ổ cắm (220V)
Hệ 5 dây	L1, L2, L3, N, PE	Thêm dây PE nối đất bảo vệ	Tủ điện công nghiệp, hệ thống TN-S theo tiêu chuẩn IEC 60364

Lưu ý kỹ thuật quan trọng: Trong hệ thống tự động hóa, việc xác định đúng dây PE (nối đất bảo vệ) và dây N (trung tính) là bắt buộc. Nhầm lẫn hai dây này là nguyên nhân phổ biến gây rò điện, hư hỏng biến tần, PLC và nguy hiểm cho người vận hành.

Tóm tắt nguyên lý hoạt động: Rotor quay → từ trường quay → cảm ứng điện từ Faraday tạo ra 3 sóng sin lệch 120° trong 3 cuộn dây stator → 3 dây pha (+ dây trung tính) dẫn điện đến tải. Toàn bộ quá trình diễn ra liên tục ở tần số 50Hz — tức 50 chu kỳ mỗi giây, mỗi chu kỳ kéo dài 20ms.

Phân biệt điện 1 pha và điện 3 pha — So sánh chi tiết

Điện 1 pha và điện 3 pha đều là dòng điện xoay chiều (AC), nhưng khác nhau hoàn toàn về cấu trúc, thông số kỹ thuật và phạm vi ứng dụng. Hiểu rõ sự khác biệt này không chỉ giúp lựa chọn đúng nguồn điện cho thiết bị, mà còn là nền tảng bắt buộc khi thiết kế tủ điện, chọn biến tần hay tính toán công suất cho dây chuyền sản xuất.

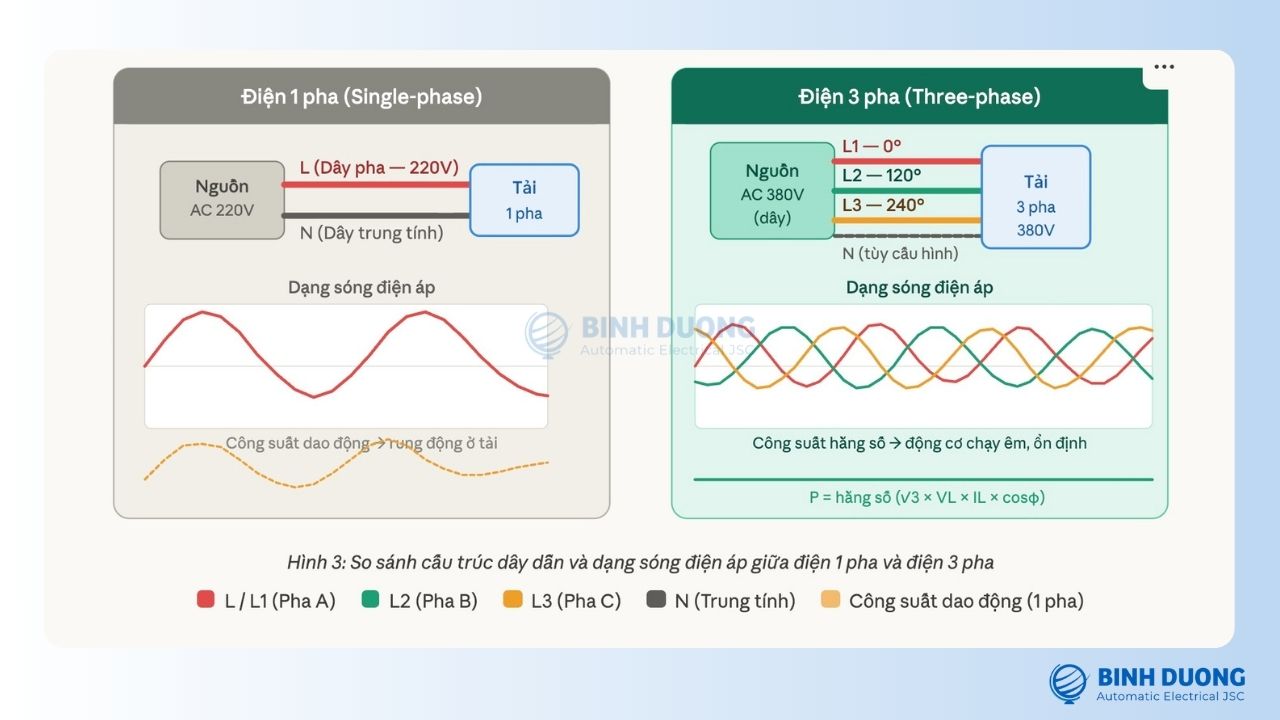

Phân biệt điện 1 pha và điện 3 pha

Bảng so sánh tổng quan — 10 tiêu chí kỹ thuật

Tiêu chí	Điện 1 phaGiờGio	Điện 3 pha
Số dây dẫn	2 dây: L (pha) + N (trung tính)	3–5 dây: L1 L2 L3 + N + PE
Điện áp (Việt Nam)	220V (hiệu dụng, pha – trung tính)	Điện áp pha: 220V · Điện áp dây: 380V
Tần số	50 Hz tại Việt Nam — giống nhau ở cả 2 hệ thống
Dạng sóng công suất	Dao động theo hình sin bình phương → công suất không đổi chỉ khi tải thuần trở	Hằng số tại mọi thời điểm (eA + eB + eC = 0) → không có điểm “công suất = 0”
Công suất tối đa thực tế	Thường dưới 7–10 kW cho một mạch đơn	Từ vài kW đến hàng MW — không giới hạn lý thuyết
Công thức công suất	P = V × I × cosφ	P = √3 × VL × IL × cosφ
Hiệu suất truyền tải	Thấp hơn — cần nhiều dây dẫn hơn để truyền cùng công suất	Cao hơn — truyền gấp 3 lần công suất chỉ cần thêm 1 dây so với 1 pha
Động cơ điện	Cần tụ khởi động; chạy kém ổn định; moment khởi động thấp; rung ở tải cao	Tự khởi động; chạy êm; moment khởi động lớn; phù hợp tải nặng liên tục
Chi phí lắp đặt	Thấp — dây ít, thiết bị bảo vệ đơn giản	Cao hơn — cần CB 3 cực, contactor 3 pha, cáp 4–5 lõi
Giá điện năng (EVN)	Biểu giá sinh hoạt (bậc thang) — thấp hơn ở mức tiêu thụ nhỏ	Cao hơn — xếp nhóm sản xuất kinh doanh, không áp dụng biểu giá sinh hoạt
Ứng dụng tiêu biểu	Hộ gia đình, văn phòng, cửa hàng nhỏ; thiết bị dưới 3 kW; đèn chiếu sáng	Nhà máy, khu công nghiệp; động cơ >3 kW; biến tần; máy hàn; máy nén khí; thang máy

Phân biệt tải 1 pha và tải 3 pha trong thực tế vận hành

Trong thực tế kỹ thuật, không phải lúc nào cũng có ranh giới rõ ràng giữa “thiết bị 1 pha” và “thiết bị 3 pha” — nhiều hệ thống hiện đại kết hợp cả hai. Hiểu đúng bản chất từng loại tải giúp kỹ sư tránh sai lầm trong tính toán tủ điện và lựa chọn thiết bị bảo vệ.

Tải 1 pha

Điện 1 pha là hệ thống điện chỉ có 2 dây dẫn: 1 dây nóng (pha) và 1 dây trung tính. Điện áp thông dụng tại Việt Nam là 220 V, thường được sử dụng trong các thiết bị dân dụng và hộ gia đình. Các thiết bị tải 1 pha phổ biến trong kỹ thuật bao gồm:

• Chiếu sáng công nghiệp và dân dụng: đèn LED, đèn huỳnh quang, đèn cao áp HPS/MH (với ballast 1 pha)
• Thiết bị văn phòng và tự động hóa nhẹ: máy tính công nghiệp, màn hình HMI, bộ nguồn PLC, cảm biến, relay
• Thiết bị gia dụng công suất trung bình: điều hòa 1 pha (dưới 18.000 BTU), máy giặt, bình nước nóng
• Máy hàn hồ quang nhỏ: dưới 5 kW

Hạn chế kỹ thuật cốt lõi của tải 1 pha: Vì công suất điện 1 pha dao động theo chu kỳ (2 lần bằng 0 mỗi chu kỳ 20 ms), động cơ 1 pha luôn có mômen quay không đều. Điều này gây rung động, giảm tuổi thọ vòng bi và tăng tiếng ồn — đặc biệt rõ ở tải lớn. Đây là lý do máy bơm, quạt công nghiệp và băng tải dứt khoát phải dùng động cơ 3 pha.

Tải 3 pha cân bằng

Tải 3 pha cân bằng là khi tổng trở ở ba pha hoàn toàn bằng nhau, dòng điện trên ba pha bằng nhau về biên độ và lệch nhau đúng 120°. Đây là trạng thái vận hành lý tưởng mà mọi kỹ sư thiết kế hệ thống điện cần hướng tới. Trong các ngành công nghiệp, có tới 70% các động cơ, máy móc hay thiết bị công nghiệp đều được thiết kế để sử dụng nguồn điện 3 pha để đạt hiệu quả cao nhất.

Thiết bị tải 3 pha cân bằng tiêu biểu trong tự động hóa:

Thiết bị	Công suất điển hình	Ghi chú kỹ thuật
Động cơ không đồng bộ 3 pha	0,75 kW – 500 kW	Loại tải phổ biến nhất trong công nghiệp
Biến tần (VFD) 3 pha	0,75 kW – hàng trăm kW	Đầu vào 3 pha, điều chỉnh tần số đầu ra
Máy bơm ly tâm công nghiệp	3 kW – 200 kW	Phải dùng 3 pha — bơm 1 pha không đủ moment
Máy nén khí công nghiệp	5,5 kW – 250 kW	Khởi động tải nặng → bắt buộc 3 pha
Thang máy, băng tải	1,5 kW – 45 kW	Cần moment khởi động lớn và ổn định tốc độ
Robot công nghiệp, máy CNC	3 kW – 50 kW	Servo motor 3 pha với encoder phản hồi

Nguyên nhân Tải 3 pha mất cân bằng

Tải mất cân bằng (unbalanced load) xảy ra khi ba pha chịu tải khác nhau — hiện tượng rất phổ biến trong thực tế khu công nghiệp khi nhiều tải 1 pha được phân bổ không đều lên ba pha. Hệ quả kỹ thuật cụ thể:

• Dòng điện dây trung tính tăng cao (lý thuyết bằng 0 khi cân bằng) → cáp trung tính phát nhiệt, nguy cơ cháy nổ
• Điện áp lệch pha → thiết bị điện tử nhạy cảm (biến tần, PLC, nguồn DC) hoạt động không ổn định hoặc hỏng sớm
• Động cơ 3 pha quá nhiệt và rung động → giảm tuổi thọ 10–30% theo từng mức độ mất cân bằng
• Tổn hao công suất tăng → chi phí vận hành cao hơn

Lưu ý vận hành: Tiêu chuẩn IEEE 112 khuyến cáo độ mất cân bằng điện áp không vượt quá 1% — nếu vượt 3%, động cơ cần giảm tải (derate) theo hệ số hiệu chỉnh. Đây là thông số bắt buộc cần đo định kỳ bằng Power Analyzer tại các tủ MCC.

Tải phi tuyến (Non-linear load)

Đây là dạng tải ngày càng phổ biến trong nhà máy hiện đại nhưng ít được đề cập: biến tần, UPS, bộ nguồn xung, đèn LED driver… đều là tải phi tuyến vì chúng không tiêu thụ dòng điện hình sin — thay vào đó chúng lấy dòng theo từng xung nhọn, tạo ra sóng hài bậc 3, 5, 7… làm méo dạng sóng điện áp lưới.

Hệ quả thực tế của sóng hài trong hệ thống điện 3 pha:

• Tụ bù công suất phản kháng bị quá tải và phát nổ (cộng hưởng sóng hài)
• Máy biến áp và cáp điện nóng bất thường dù dòng điện pha không vượt định mức
• Thiết bị đo lường hiển thị sai — cần dùng đồng hồ True RMS
• Relay bảo vệ tác động nhầm

Giải pháp phổ biến trong tự động hóa: lắp cuộn kháng đầu vào hoặc bộ lọc sóng hài tại tủ điện phân phối.

Điện 3 pha có dùng cho hộ gia đình được không?

Câu hỏi này xuất hiện thường xuyên — và câu trả lời là hoàn toàn được, nhưng cần cân nhắc kỹ về kinh tế và nhu cầu thực tế.

Khi nào hộ gia đình nên nâng cấp lên điện 3 pha?

Nên lắp điện 3 pha	Không cần thiết	Lưu ý khi lắp điện 3 pha tại nhà
Tổng công suất thiết bị trên 10 kW liên tục Có điều hòa 2 chiều ≥ 24.000 BTU (inverter 3 pha) Lắp thang máy gia đình (bắt buộc 3 pha) Có xưởng sản xuất nhỏ tại nhà: máy hàn, máy tiện, máy nén khí Lắp trạm sạc xe điện công suất lớn (≥ 22 kW) Hệ thống điện mặt trời áp mái ≥ 10 kWp	Chỉ dùng điện sinh hoạt thông thường (đèn, quạt, TV, tủ lạnh) Tổng công suất dưới 5–6 kW Không có thiết bị yêu cầu động cơ 3 pha Nhà chung cư (đã được phân phối 1 pha từ tủ tầng) Chi phí nâng cấp hạ tầng quá cao so với lợi ích	Giá điện sản xuất cao hơn điện sinh hoạt — cần tách công tơ Phải đăng ký với EVN, kiểm tra công suất trạm biến áp khu vực Dây trung tính phải đủ tiết diện (≥ tiết diện dây pha) Tủ điện phải có CB tổng 3 pha + CB nhánh từng tải Bắt buộc có relay bảo vệ mất pha nếu có động cơ

Lưu ý thực tiễn: Nhiều hộ gia đình lắp điện 3 pha nhưng vẫn chỉ dùng từng pha 220V riêng lẻ cho thiết bị 1 pha — hoàn toàn hợp lệ về kỹ thuật, nhưng cần đảm bảo phân bổ tải đều 3 pha để tránh mất cân bằng. Việc chỉ dùng 1 trong 3 pha sẽ làm tải mất cân bằng nghiêm trọng, gây hại cho máy biến áp khu vực và vi phạm quy định của EVN.

Xem thêm bài viết: Cách xem công tơ điện điện tử 3 pha: Ý nghĩa các thông số

Thủ tục đăng ký điện 3 pha hộ gia đình với EVN

Để lắp điện 3 pha tại nhà, chủ hộ cần thực hiện theo 4 bước cơ bản: (1) Nộp đơn đăng ký tại phòng kinh doanh điện lực địa phương hoặc qua app EVNHANOI/EVNHCMC; (2) Điện lực khảo sát hiện trạng trạm biến áp khu vực và đường dây; (3) Ký hợp đồng mua bán điện theo biểu giá sản xuất kinh doanh; (4) Điện lực lắp công tơ 3 pha và kéo đường dây từ trụ vào nhà. Toàn bộ quy trình thường mất 7–15 ngày làm việc.

Trong lắp đặt tủ điện và vận hành hệ thống tự động hóa, việc nắm vững sơ đồ đấu nối không chỉ dừng lại ở lý thuyết mà là yêu cầu sống còn để bảo vệ thiết bị. Tùy vào đặc tính của tải và điện áp nguồn, kỹ sư thường sử dụng hai sơ đồ cơ bản: đấu hình Sao (Y) và đấu hình Tam giác (Δ).

Sơ đồ đấu nối hình Sao (Ký hiệu Y)

Đấu nối hình sao là cách nối ba điểm cuối của ba cuộn dây pha (X, Y, Z hoặc U2, V2, W2) lại với nhau thành một điểm chung gọi là điểm trung tính. Ba điểm đầu (A, B, C hoặc U1, V1, W1) được nối trực tiếp vào ba dây pha của nguồn điện 3 pha.

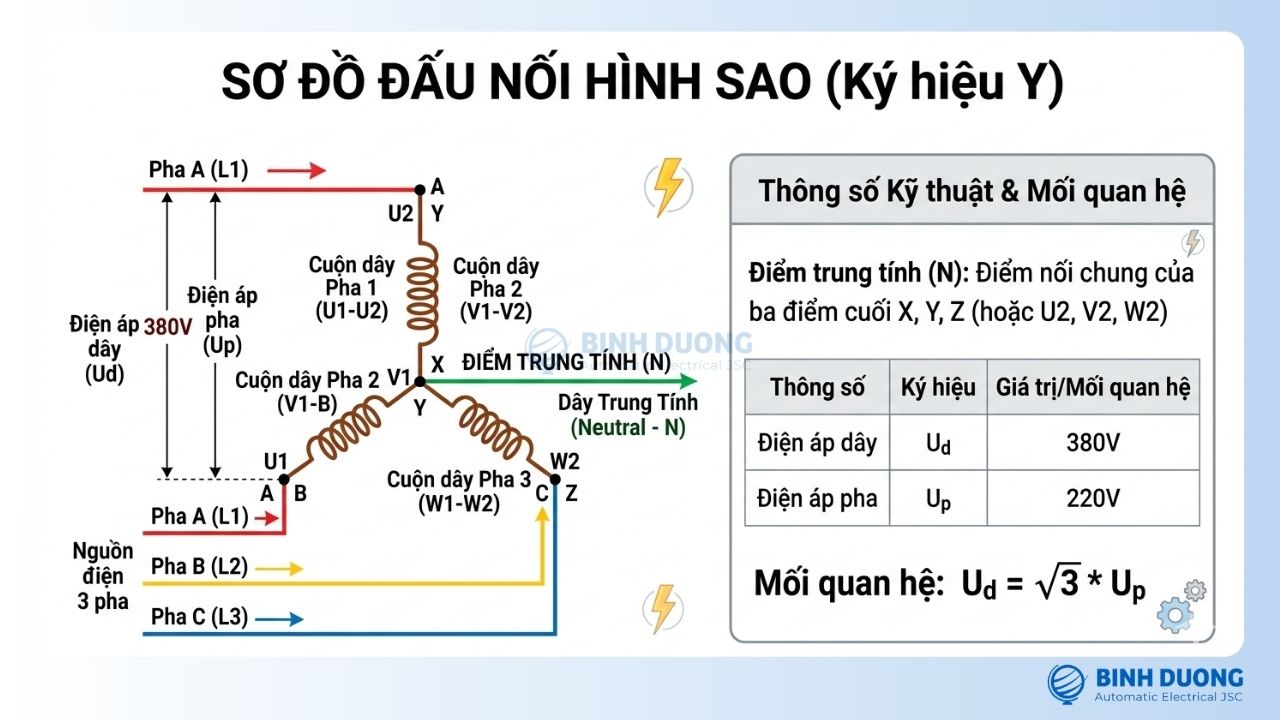

Sơ đồ đấu nối hình Sao

Thông số kỹ thuật

• Điện áp dây (UdUd​): 380V.

• Điện áp pha (UpUp​): 220V.

• Mối quan hệ: Ud=3×UpUd​=3​×Up​.

Đặc điểm vận hành

Khi đấu sao, điện áp đặt lên mỗi cuộn dây chỉ là 220V. Điều này giúp giảm áp lực cách điện và giảm dòng điện khởi động.

Ứng dụng tự động hóa

Thường dùng cho các động cơ có công suất trung bình hoặc dùng trong giai đoạn đầu của quá trình khởi động Sao – Tam giác. Đặc biệt, từ điểm trung tính này, kỹ sư có thể tách ra dây trung tính (N) để cấp nguồn 220V cho các thiết bị điều khiển như PLC, Sensor, hay màn hình HMI trong tủ điện.

Sơ đồ đấu nối hình Tam giác (Ký hiệu Δ)

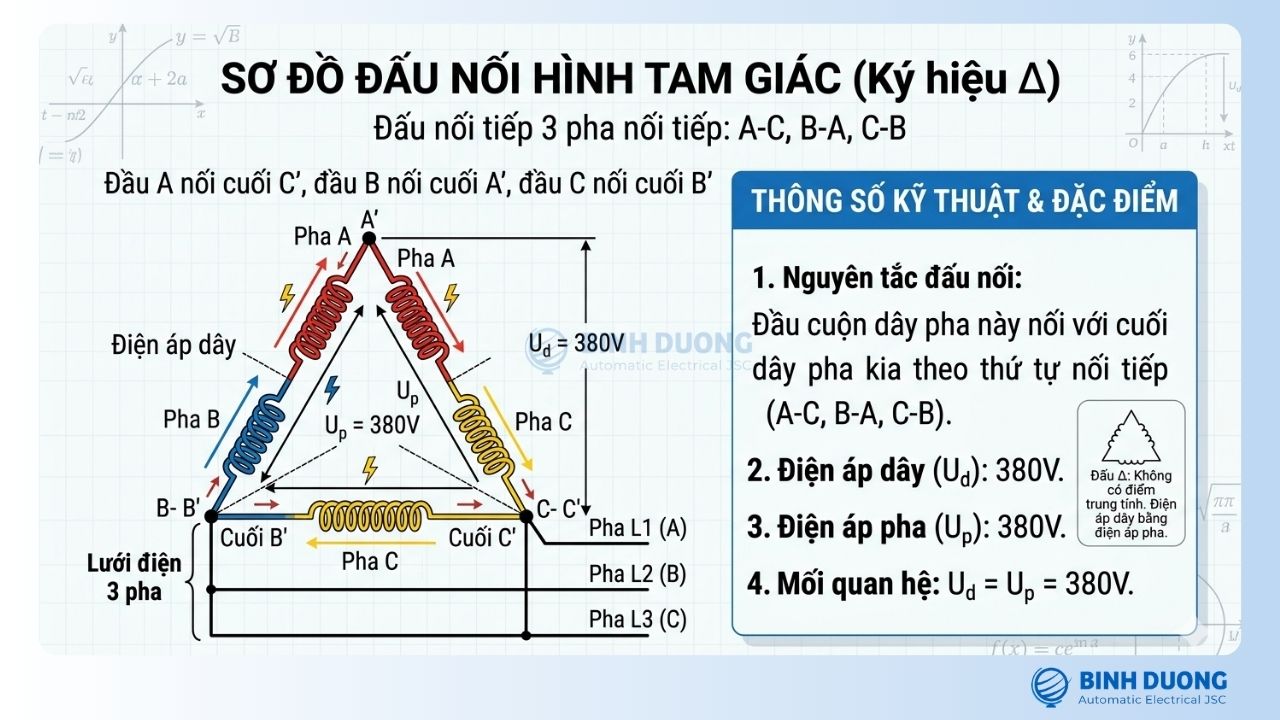

Sơ đồ đấu nối hình Tam giác

Đấu nối hình tam giác được thực hiện bằng cách lấy đầu cuộn dây pha này nối với cuối cuộn dây pha kia theo thứ tự nối tiếp (Đầu A nối cuối C, đầu B nối cuối A, đầu C nối cuối B). Ba điểm nối này sẽ là ba điểm tiếp nhận nguồn điện từ lưới.

Thông số kỹ thuật:

• Điện áp dây (UdUd​): 380V.

• Điện áp pha (UpUp​): 380V (Ud=UpUd​=Up​).

Đặc điểm vận hành: Khi đấu tam giác, mỗi cuộn dây của thiết bị chịu trực tiếp điện áp dây 380V. Điều này giúp động cơ đạt được mô-men xoắn (lực kéo) tối đa và công suất định mức cao nhất.

Ứng dụng tự động hóa: Sử dụng cho các động cơ vận hành tải nặng, băng tải công suất lớn hoặc các máy móc cần hoạt động ổn định ở tốc độ cao sau khi khởi động.

Lưu ý khi đọc nhãn động cơ và chọn sơ đồ đấu nối

Việc đấu sai sơ đồ dựa trên nhãn máy là nguyên nhân hàng đầu gây cháy động cơ ngay khi vừa nhấn nút Start.

Bảng hướng dẫn đấu nối theo nhãn động cơ (Lưới điện Việt Nam 380V)

$\Delta /Y$

Sơ đồ khởi động Sao – Tam giác

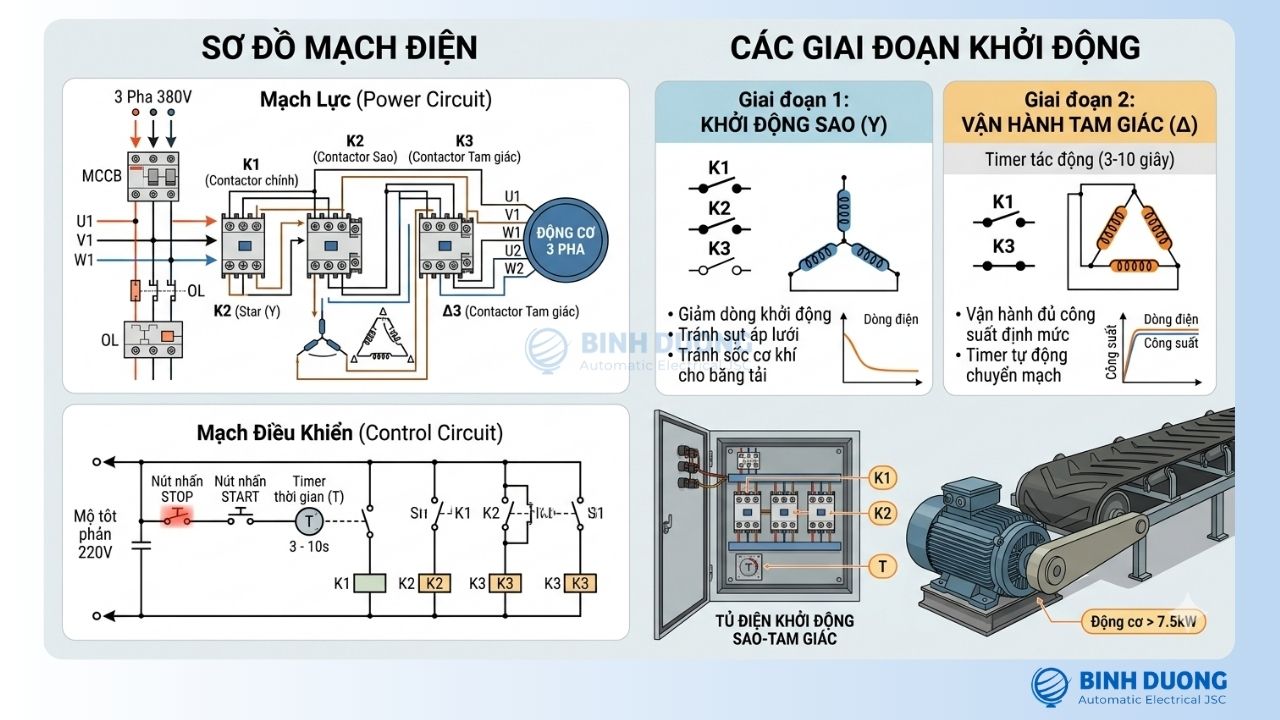

Sơ đồ khởi động Sao – Tam giác

Trong các hệ thống tự động hóa sử dụng động cơ công suất lớn (thường từ 7.5kW trở lên), kỹ sư không bao giờ cho động cơ chạy Tam giác ngay lập tức. Thay vào đó, họ sử dụng một mạch điều khiển gồm 3 Contactor và 1 Timer:

1. Giai đoạn 1 (Star): Động cơ khởi động ở sơ đồ Sao để giảm dòng khởi động (tránh sụt áp lưới, tránh sốc cơ khí cho băng tải).

2. Giai đoạn 2 (Chuyển mạch): Sau 3-10 giây, Timer tác động chuyển sang sơ đồ Tam giác để động cơ vận hành đủ công suất định mức.

Lời khuyên từ chuyên gia: Nếu hệ thống của bạn sử dụng biến tần (VFD) hoặc khởi động mềm (Soft Starter), bạn không cần dùng mạch sao – tam giác phức tạp này nữa. Tuy nhiên, bạn vẫn phải đảm bảo đấu nối đầu dây vào động cơ đúng theo sơ đồ Tam giác để biến tần điều khiển hiệu quả nhất.

Xem thêm bài viết: Mạch sao tam giác là gì? Sơ đồ nguyên lý, cách đấu nối

Lưu ý về thứ tự pha và bảo vệ thiết bị

Lỗi phổ biến nhất khi đấu nối dòng điện 3 pha là ngược pha.

• Hệ quả: Động cơ quay ngược chiều (cực kỳ nguy hiểm với máy nén khí hoặc bơm cao áp).

• Cách khắc phục: Đảo vị trí 2 trong 3 dây pha (L1, L2, L3) cho nhau.

• Giải pháp tự động hóa: Luôn lắp đặt Relay bảo vệ mất pha và ngược pha (Phase Failure Relay) tại đầu nguồn tủ điện. Thiết bị này sẽ ngăn contactor đóng điện nếu phát hiện thứ tự pha bị sai hoặc lưới điện bị mất 1 pha, bảo vệ động cơ khỏi việc bị cháy do quá nhiệt.

Các thiết bị hỗ trợ và bảo vệ dòng điện 3 pha trong hệ thống tự động hóa

Trong một dây chuyền sản xuất hiện đại, dòng điện 3 pha không chỉ được dẫn qua dây cáp mà còn được điều khiển, biến đổi và bảo vệ bởi một hệ sinh thái thiết bị phức tạp. Hiểu rõ các thiết bị này là chìa khóa để xây dựng một hệ thống tự động hóa vận hành ổn định, tránh các sự cố dừng máy (downtime) gây thiệt hại kinh tế lớn.

Thiết bị điều khiển và đóng cắt

Đây là “cánh tay” của hệ thống tự động hóa, thực hiện việc đóng ngắt dòng điện 3 pha công suất lớn dựa trên tín hiệu điều khiển nhỏ.

• Contactor (Khởi động từ): Là thiết bị đóng cắt điện từ cho phép điều khiển từ xa việc cấp nguồn cho động cơ 3 pha. Trong các tủ điện MCC (Motor Control Center), contactor thường đi kèm với các khối tiếp điểm phụ để phản hồi trạng thái về PLC.

• Relay trung gian: Thường dùng để cách ly dòng điều khiển và dòng động lực, đảm bảo an toàn cho các bộ điều khiển nhạy cảm.

Biến tần (VFD) và Khởi động mềm

Nếu điện 3 pha là nguồn năng lượng thô, thì biến tần và khởi động mềm chính là bộ não điều phối nhịp nhàng nguồn năng lượng đó cho hệ thống động cơ.

• Khởi động mềm (Soft Starter): Giúp tăng/giảm điện áp 3 pha dần dần, loại bỏ hiện tượng sụt áp lưới và “búa nước”.

• Biến tần (Variable Frequency Drive – VFD): Đây là thiết bị tối quan trọng trong tự động hóa. Biến tần nhận dòng điện 3 pha tần số cố định (50Hz) và biến đổi thành tần số thay đổi được, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ.

Giải pháp tối ưu với Biến tần GTAKE:

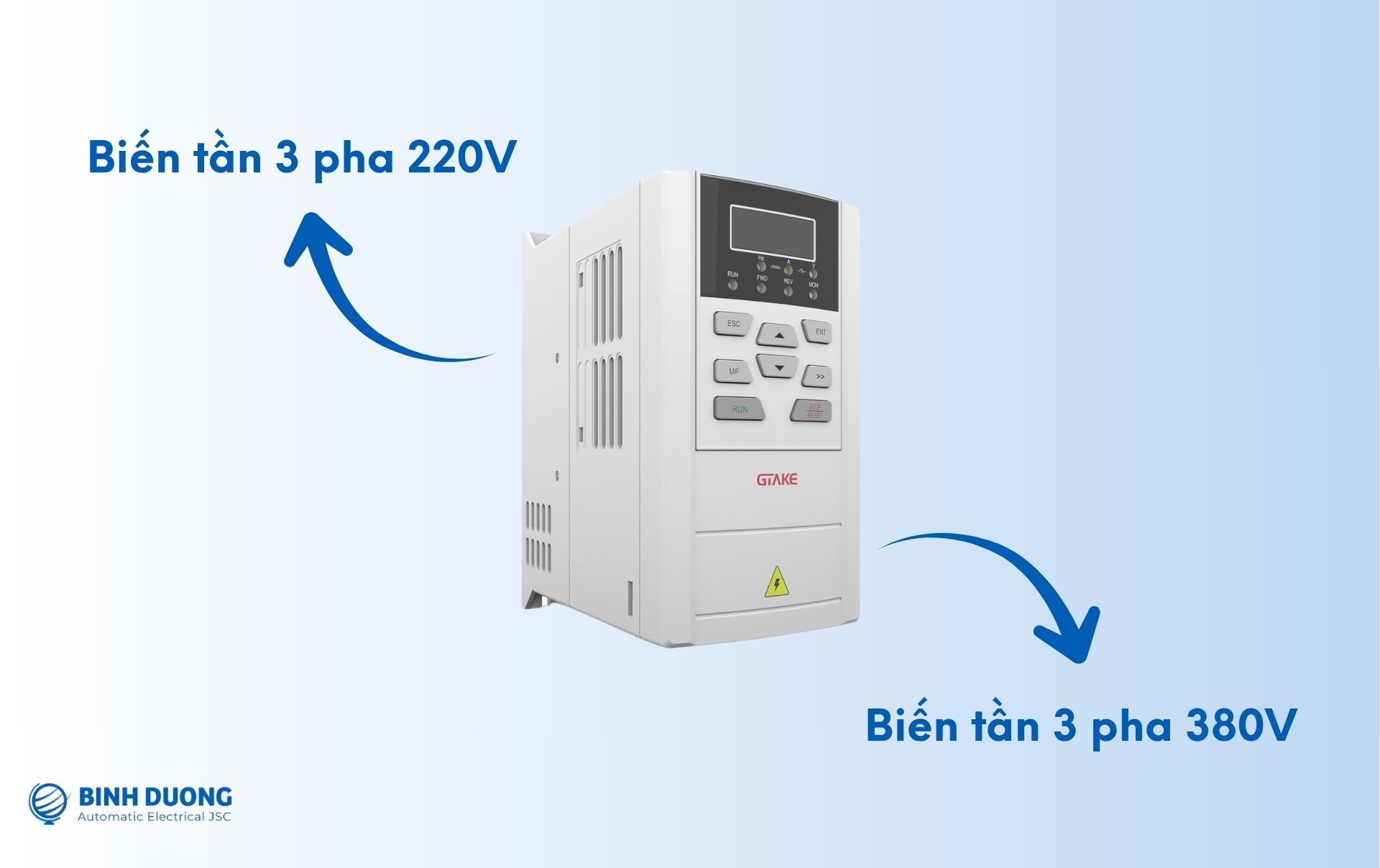

Biến tần 3 pha là gì?

Trong phân khúc biến tần 3 pha hiện nay, GTAKE nổi lên là thương hiệu hàng đầu với khả năng chịu tải khắc nghiệt và thuật toán điều khiển vector vòng hở/vòng kín cực kỳ chính xác.

• Hiệu suất vượt trội: Biến tần GTAKE giúp tối ưu hóa dòng điện 3 pha đầu vào, giảm thiểu tổn hao năng lượng và bảo vệ động cơ khỏi các sự cố quá tải, quá áp hay mất pha.

• Ứng dụng đa dạng: Từ các hệ thống bơm, quạt, máy nén khí đến các dây chuyền dệt nhuộm, bao bì phức tạp, GTAKE luôn đảm bảo sự ổn định tuyệt đối cho dòng điện động lực.

Giải pháp từ chuyên gia: Việc lựa chọn biến tần phù hợp với đặc tính dòng điện 3 pha tại nhà máy đòi hỏi sự tính toán kỹ lưỡng về công suất và chế độ bảo vệ. Bình Dương AEC tự hào là đơn vị phân phối chính hãng và cung cấp giải pháp kỹ thuật chuyên sâu về biến tần GTAKE tại Việt Nam. Chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp tối ưu hóa chi phí điện năng và bảo vệ hệ thống điện 3 pha của bạn trọn đời.

Thiết bị bảo vệ đặc chủng cho hệ thống 3 pha

Dòng điện 3 pha có những rủi ro đặc thù mà điện 1 pha không có. Do đó, các thiết bị bảo vệ dưới đây là bắt buộc phải có trong mọi tủ điện tiêu chuẩn:

Hệ thống giám sát và đo lường điện năng

Trong kỷ nguyên Công nghiệp 4.0, dòng điện 3 pha không chỉ được dùng mà còn được giám sát dưới dạng dữ liệu số thông qua các dòng biến tần hiện đại như GTAKE:

• Kết nối thông minh: Các dòng biến tần GTAKE hỗ trợ các chuẩn truyền thông RS485 (Modbus RTU), cho phép đẩy dữ liệu điện áp, dòng điện 3 pha về PLC hoặc hệ thống SCADA.

• Dự báo sự cố: Thông qua việc giám sát dòng điện 3 pha chạy qua biến tần, kỹ sư có thể dự báo sớm các hư hỏng của vòng bi hoặc sự cố kẹt tải để bảo trì phòng ngừa.

Giải đáp thắc mắc thường gặp về điện 3 pha (FAQ)

Dưới đây là tổng hợp những câu hỏi mà đội ngũ kỹ thuật của Bình Dương AEC thường xuyên nhận được từ khách hàng và đối tác khi triển khai các dự án tự động hóa.

Điện 3 pha ở Việt Nam bao nhiêu Vôn (V)?

Tại Việt Nam, giá trị chuẩn của điện áp dây (đo giữa 2 dây pha) là 380V, và điện áp pha (đo giữa 1 dây pha và 1 dây trung tính) là 220V. Tuy nhiên, bạn cần lưu ý một số máy móc nhập khẩu từ Nhật Bản hoặc Mỹ thường sử dụng điện 3 pha 200V/220V. Trong trường hợp này, bạn bắt buộc phải dùng máy biến áp hạ thế hoặc sử dụng biến tần GTAKE có dải điện áp đầu vào phù hợp để tránh làm hỏng thiết bị.

Điện 3 pha có mấy dây dẫn?

Hệ thống điện 3 pha thông dụng gồm 2 loại:

• Hệ thống 3 dây: Chỉ gồm 3 dây pha (L1, L2, L3), thường dùng cho các tải 3 pha cân bằng như động cơ điện.

• Hệ thống 4 dây: Gồm 3 dây pha và 1 dây trung tính (N). Đây là hệ thống phổ biến nhất vì nó cho phép lấy ra cả nguồn 380V (cho máy móc) và 220V (cho chiếu sáng, sinh hoạt).

• Hệ thống 5 dây: Gồm 3 dây pha, 1 dây trung tính và 1 dây nối đất bảo vệ (PE) để đảm bảo an toàn tuyệt đối chống rò điện.

Có thể dùng nguồn điện 1 pha để chạy động cơ 3 pha không?

Câu trả lời là CÓ. Đây là giải pháp cực kỳ phổ biến cho các hộ kinh doanh hoặc xưởng nhỏ không có điều kiện lắp điện 3 pha. Bạn có thể sử dụng biến tần GTAKE (dòng vào 1 pha 220V, ra 3 pha 220V). Biến tần này không chỉ giúp động cơ 3 pha hoạt động trên lưới điện 1 pha mà còn hỗ trợ khởi động êm, đảo chiều và bảo vệ động cơ toàn diện.

Tại sao động cơ 3 pha bị nóng bất thường và có tiếng hú?

Nguyên nhân phổ biến nhất là do hiện tượng mất pha hoặc lệch pha. Khi một trong ba pha gặp sự cố, động cơ sẽ cố gắng kéo tải bằng hai pha còn lại, dẫn đến dòng điện tăng vọt và làm cháy cuộn dây. Vì vậy hãy lắp đặt ngay các thiết bị bảo vệ hoặc sử dụng biến tần có tính năng phát hiện lỗi mất pha đầu ra như các dòng GTAKE tại Bình Dương AEC để bảo vệ tài sản của bạn.

Chi phí lắp đặt điện 3 pha cho hộ gia đình có đắt không?

Chi phí lắp đặt phụ thuộc vào khoảng cách từ trạm biến áp đến hộ gia đình và quy định của EVN tại địa phương. Thông thường, chi phí dao động từ vài triệu đến hơn mười triệu đồng cho vật tư (dây cáp, tủ điện, công tơ). Mặc dù đầu tư ban đầu cao hơn điện 1 pha, nhưng điện 3 pha giúp hệ thống điện nhà bạn ổn định hơn rất nhiều, đặc biệt khi sử dụng nhiều điều hòa hoặc thang máy.

Tại sao nên chọn biến tần GTAKE tại Bình Dương AEC cho hệ thống điện 3 pha?

GTAKE là dòng biến tần được thiết kế tối ưu cho lưới điện có độ ổn định không cao, khả năng chịu quá tải tốt và tích hợp đầy đủ các chế độ bảo vệ (quá dòng, quá áp, thấp áp, mất pha). Tại Bình Dương AEC, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn hỗ trợ:

• Khảo sát, tư vấn giải pháp tiết kiệm điện năng 3 pha miễn phí.

• Hỗ trợ cài đặt, đấu nối sơ đồ Sao/Tam giác chuẩn kỹ thuật.

• Chế độ bảo hành nhanh chóng, đảm bảo dây chuyền của bạn không bị gián đoạn.
