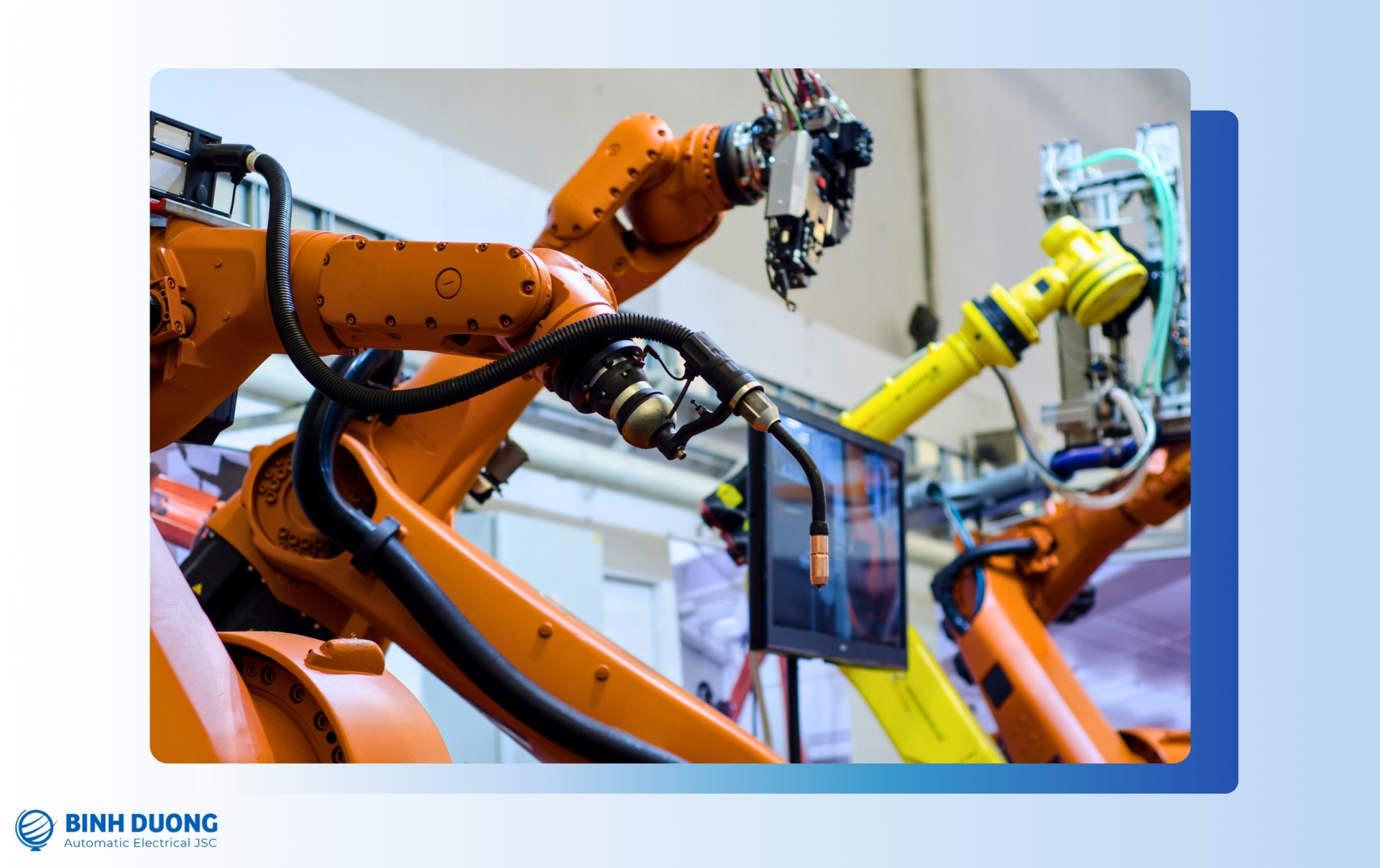

Cánh tay robot công nghiệp – Cấu trúc, Ứng dụng, Giá thành

Cánh tay robot công nghiệp, với cấu trúc cơ khí đặc trưng, đang ngày càng chứng minh vai trò quan trọng trong việc tối ưu hóa quy trình sản xuất. Từ các công việc lặp đi lặp lại đến những nhiệm vụ đòi hỏi độ chính xác cao, ứng dụng của robot vô cùng đa dạng. Vậy cấu trúc của cánh tay robot gồm những gì? Bài viết dưới đây sẽ cung cấp cho bạn cấu trúc cánh tay robot, ứng dụng, giá thành. Cùng tìm hiểu ngay!

Nguyên lý vận hành cánh tay Robot Công nghiệp

Cánh tay robot công nghiệp vận hành dựa trên nguyên lý mô phỏng chuyển động và chức năng của tay người, thông qua hệ thống lập trình chính xác. Toàn bộ hoạt động của nó được điều khiển bởi một hệ thống điện tử tích hợp, gồm bộ truyền động, cảm biến và vi xử lý.

Bộ điều khiển đóng vai trò như “bộ não”, tiếp nhận và xử lý tín hiệu điều khiển để hướng dẫn robot thực hiện các thao tác cụ thể. Nhờ sự phối hợp đồng bộ giữa các thành phần này, cánh tay robot có thể thực hiện các nhiệm vụ như gắp, di chuyển hay lắp ráp với độ chính xác và hiệu suất cao, đáp ứng được cả những quy trình sản xuất phức tạp.

Nguyên lý vận hành cánh tay Robot Công nghiệp

Cấu trúc Cánh tay robot công nghiệp

Cánh tay robot công nghiệp bao gồm các bộ phận chính được thiết kế để hoạt động đồng bộ, mang lại hiệu suất tối ưu trong các ứng dụng công nghiệp. Mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo độ chính xác, tốc độ và độ tin cậy của robot.

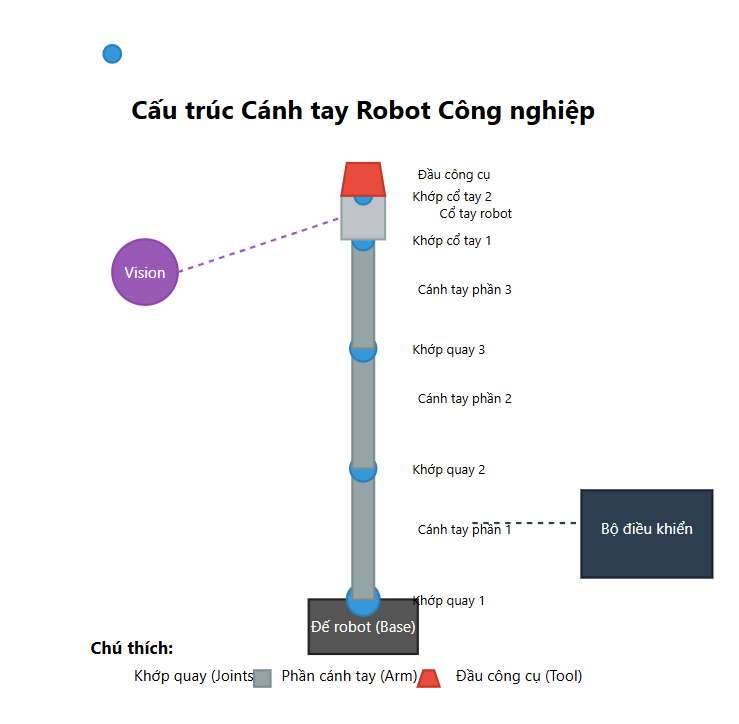

Cấu trúc cánh tay robot công nghiệp

Về cơ khí

Đế robot

Đế robot (Base) là phần cố định, đóng vai trò nền tảng vững chắc cho toàn bộ cánh tay robot. Được làm từ vật liệu chắc chắn như thép hoặc hợp kim nhôm, đế robot thường được thiết kế để có thể gắn chặt xuống nền nhà xưởng, đảm bảo độ ổn định tuyệt đối trong quá trình vận hành.

Đế robot

Trục robot

Khớp quay hay Trục Robot (Joints) bao gồm 4 hoặc 6 khớp tùy theo thiết kế, cho phép cánh tay robot di chuyển với 4 hoặc 6 bậc tự do. Mỗi khớp được điều khiển độc lập, tạo nên khả năng chuyển động linh hoạt, mô phỏng chính xác cánh tay con người. Hệ thống khớp này là yếu tố quyết định tính linh hoạt của robot.

Trục robot

Cánh tay

Cánh tay (Arm) được cấu tạo từ nhiều đoạn nối tiếp nhau, thường làm từ vật liệu nhẹ nhưng chắc chắn như hợp kim nhôm, sợi carbon, hoặc hợp kim titan. Chiều dài của cánh tay quyết định tầm với tối đa của robot (Arm reach max), đây là yếu tố quan trọng khi lựa chọn robot cho từng ứng dụng cụ thể.

Cánh tay robot

Cổ tay

Cổ tay (Wrist) thường bao gồm 3 khớp nhỏ với khả năng chuyển động đa chiều, giúp điều chỉnh góc độ chính xác của công cụ gắn trên robot. Phần này đóng vai trò quan trọng trong việc định hướng đầu công cụ một cách chính xác trong không gian làm việc.

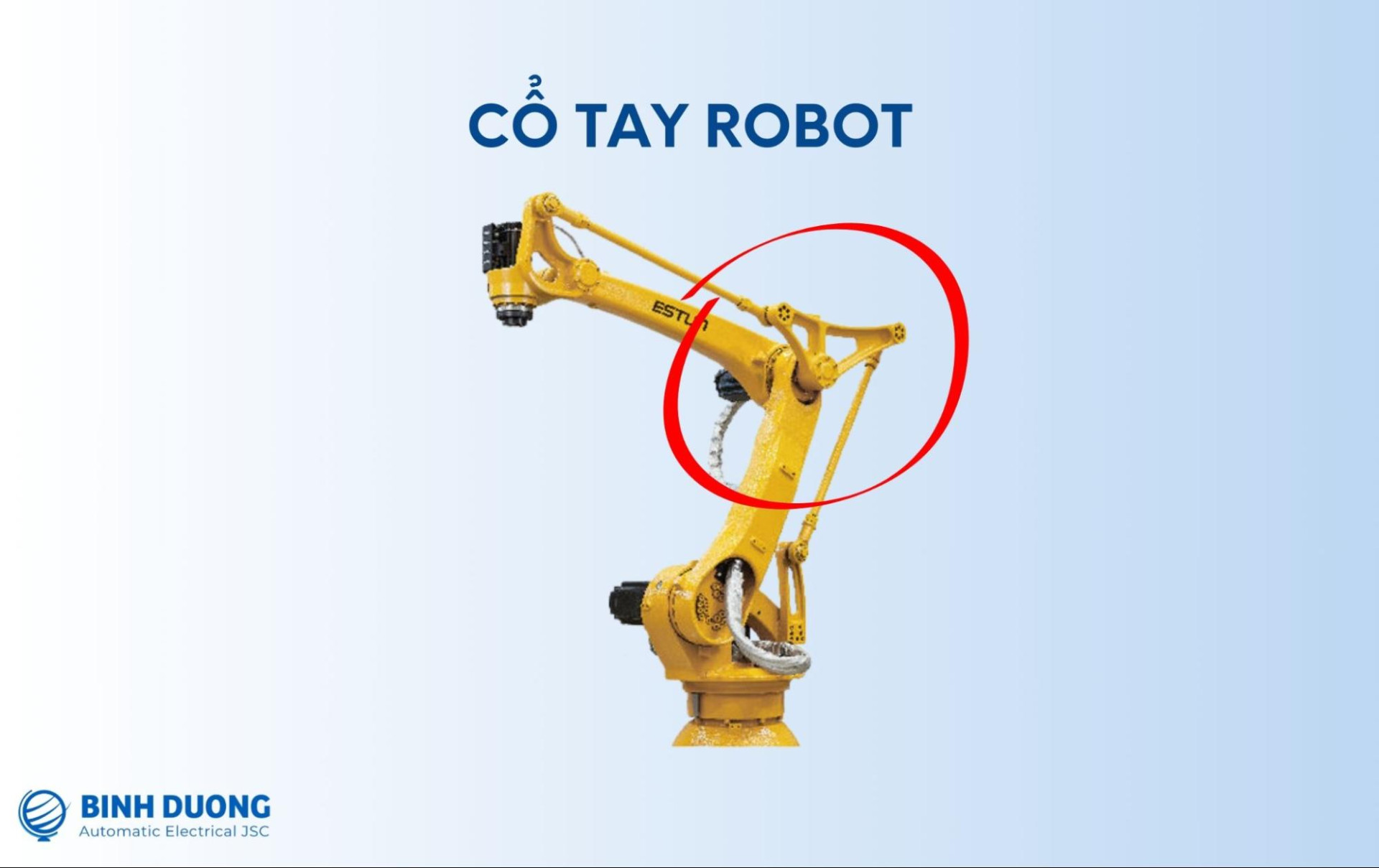

Cổ tay robot

Về bộ truyền động của cánh tay robot công nghiệp

Động cơ servo

Động cơ servo hoặc động cơ bước là bộ phận cung cấp năng lượng chuyển động cho các khớp quay. Hiện nay, đa số các robot công nghiệp sử dụng động cơ servo với khả năng vận hành mượt mà, điều khiển chính xác vị trí, tốc độ và gia tốc. Động cơ servo hiện đại còn tích hợp bộ mã hóa (encoder) giúp phản hồi vị trí chính xác đến bộ điều khiển.

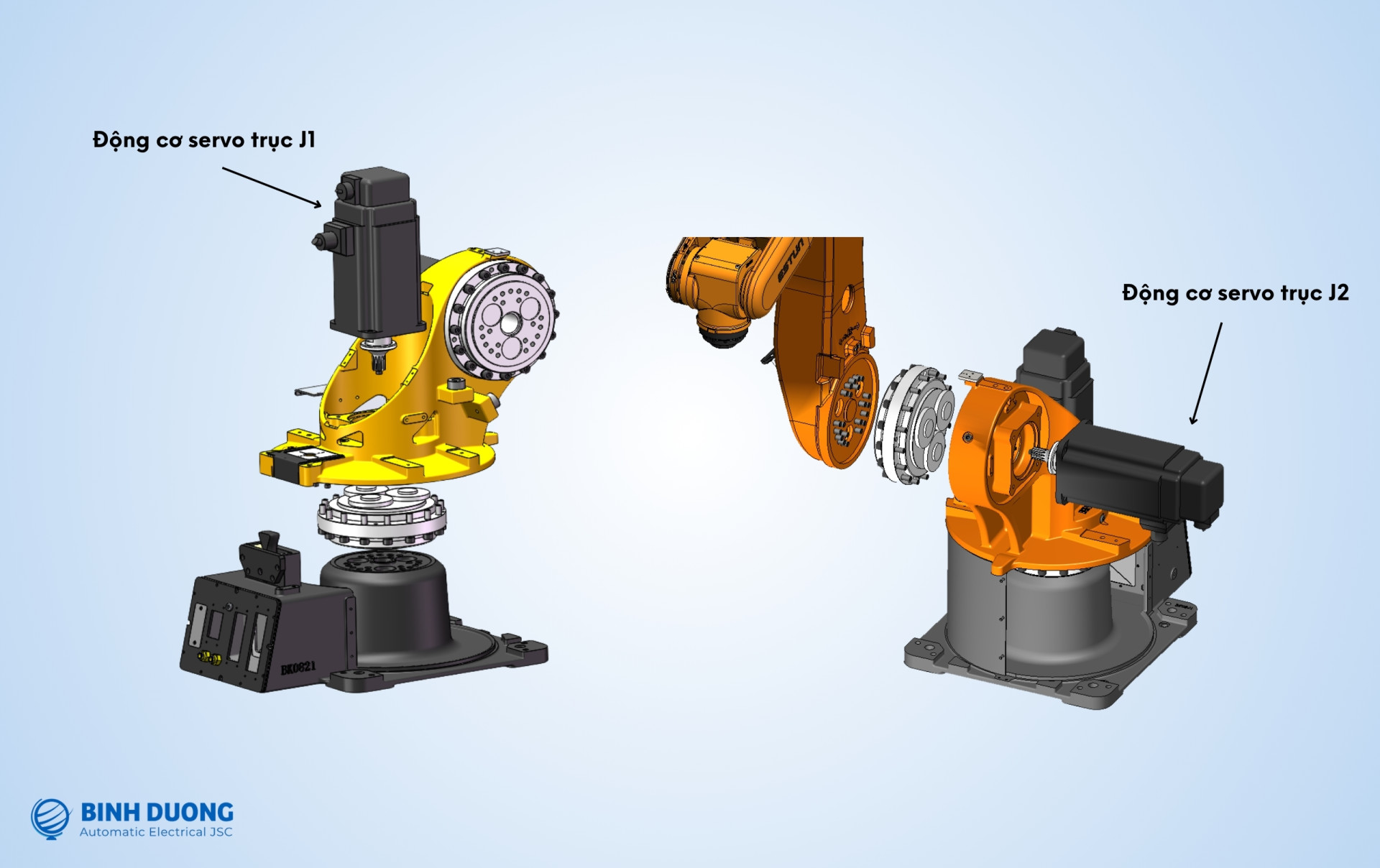

Động cơ servo

Bộ giảm tốc

Bộ giảm tốc (Gearbox) là thành phần quan trọng nhất trong cánh tay robot, có chức năng tăng mô-men xoắn và kiểm soát chính xác chuyển động của các khớp. Đáng chú ý, bộ giảm tốc quyết định các điểm dừng của các trục, đảm bảo độ chính xác cao và độ bền trong quá trình hoạt động liên tục. Chất lượng của bộ giảm tốc ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất làm việc của robot.

Bộ giảm tốc

Bộ điều khiển (Controller)

Bộ điều khiển là “bộ não” của cánh tay robot, chịu trách nhiệm xử lý tất cả các tính toán và điều phối các chuyển động. Được trang bị vi xử lý mạnh mẽ, bộ điều khiển thực hiện các thuật toán phức tạp như động học thuận, động học ngược và lập kế hoạch quỹ đạo.

Thông qua giao diện lập trình, người dùng có thể tạo ra các chương trình điều khiển robot thực hiện các nhiệm vụ cụ thể. Bộ điều khiển còn tích hợp các chức năng bảo vệ và an toàn, ngăn chặn va chạm và quá tải.

Bộ điều khiển

Cảm biến & Vision cánh tay robot công nghiệp

Hệ thống cảm biến

Hệ thống cảm biến trên cánh tay robot bao gồm nhiều loại khác nhau như cảm biến vị trí, cảm biến lực, cảm biến áp suất và cảm biến tiệm cận. Các cảm biến này cung cấp thông tin phản hồi liên tục về trạng thái hoạt động của robot, giúp bộ điều khiển điều chỉnh chuyển động một cách chính xác.

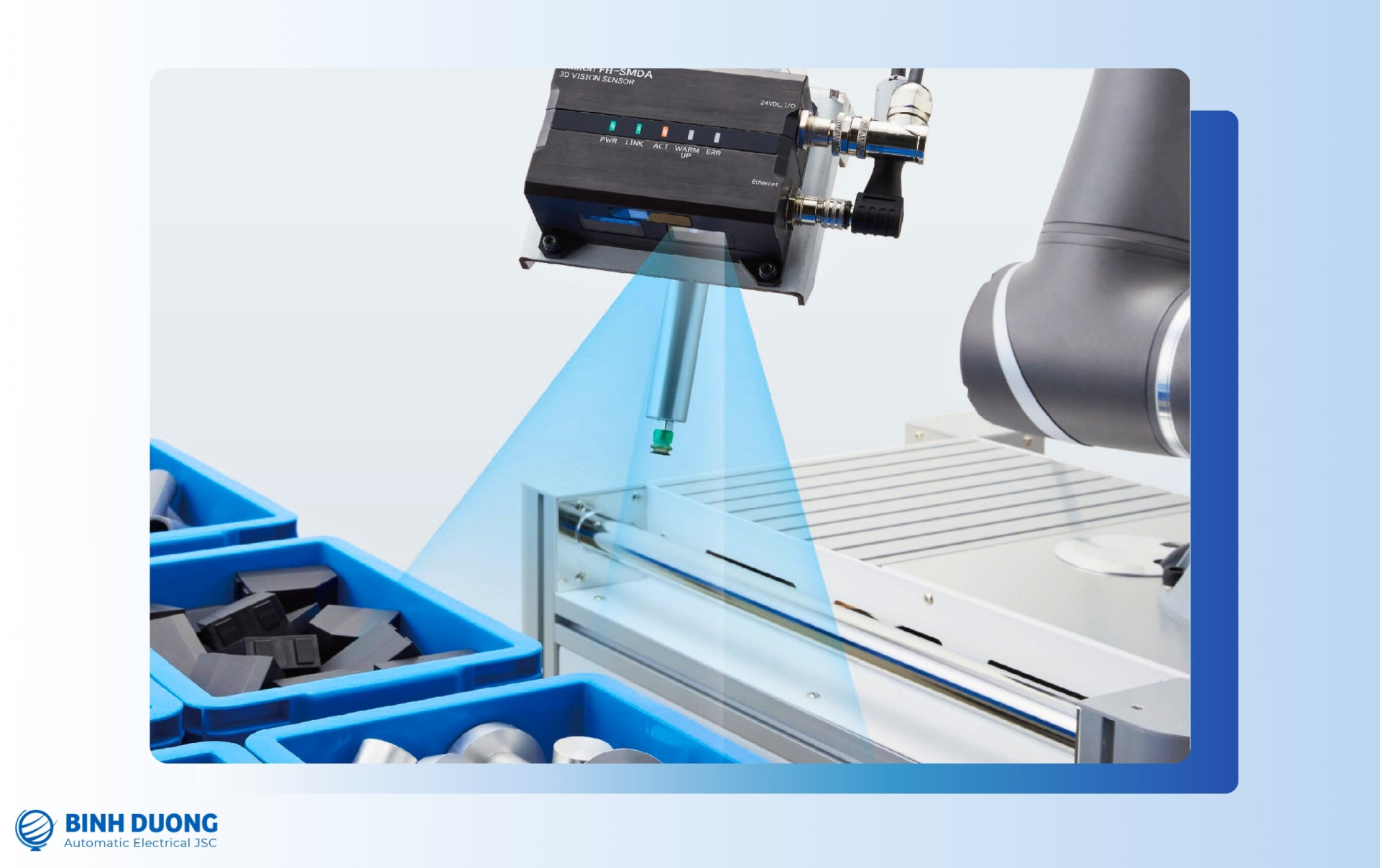

Hệ thống cảm biến

Hệ thống thị giác

Hệ thống thị giác (Vision) là công nghệ giúp robot “nhìn” và “hiểu” môi trường làm việc. Thông qua camera và phần mềm xử lý hình ảnh, robot có thể nhận diện vật thể, xác định vị trí và hướng, đo lường kích thước và kiểm tra chất lượng. Công nghệ thị giác đang ngày càng phát triển, cho phép robot làm việc trong môi trường phức tạp và thích ứng với sự thay đổi.

Hệ thống thị giác

Đầu công cụ (Tools)

Đầu công cụ là phần tiếp xúc trực tiếp với sản phẩm hoặc vật liệu, có nhiều loại khác nhau tùy theo ứng dụng cụ thể:

• Kẹp cơ khí (Gripper) với nhiều thiết kế khác nhau như kẹp 2 ngón, 3 ngón hoặc đa ngón, phù hợp với các vật thể có hình dạng và kích thước khác nhau.
• Kẹp hút chân không (Vacuum gripper) sử dụng áp suất âm để nâng và di chuyển các vật thể có bề mặt phẳng hoặc nhẹ như tấm kính, tấm kim loại mỏng.

Công cụ chuyên dụng được thiết kế riêng cho các ứng dụng cụ thể như đầu hàn, súng phun sơn, dụng cụ lắp ráp, đầu mài hoặc đầu cắt laser. Mỗi ứng dụng khác nhau đòi hỏi nhà cung cấp cánh tay robot phải tư vấn và thiết kế đầu công cụ robot phù hợp để đạt hiệu quả tối ưu.

Đầu công cụ

Nếu bạn có bất kỳ câu hỏi hay thắc mắc nào, vui lòng liên hệ Bình dương AEC qua số hotline để được hỗ trợ và giải đáp nhanh nhất!

Lợi ích của robot công nghiệp

Thay thế con người vào các vị trí nguy hiểm

Robot công nghiệp đóng vai trò quan trọng trong việc bảo vệ sức khỏe và an toàn của người lao động bằng cách thay thế con người trong các môi trường làm việc nguy hiểm. Tại các nhà máy luyện kim với nhiệt độ có thể lên tới hàng nghìn độ C, robot có thể làm việc liên tục mà không bị ảnh hưởng.

Đặc biệt trong các nhà máy hóa chất, robot thực hiện các thao tác với hóa chất độc hại, acid mạnh hoặc dung môi dễ cháy nổ, giảm thiểu rủi ro cho người lao động. Ngoài ra, robot còn được sử dụng trong các môi trường phóng xạ, không gian hạn chế, hoặc nơi có nguy cơ sụp đổ, giúp đảm bảo an toàn tối đa cho con người.

Robot hoạt động trong các ứng dụng trong các nhà máy luyện kim có nhiệt độ cao

Thay thế các tác vụ con người không làm được

Robot công nghiệp vượt trội hơn con người trong nhiều khía cạnh về khả năng vật lý. Với sức mạnh cơ học, robot có thể nâng và di chuyển các vật thể nặng từ vài chục đến hàng trăm kilogram một cách dễ dàng và chính xác. Robot có thể thực hiện các thao tác đòi hỏi độ chính xác siêu cao đến milimet hoặc micromet – vượt xa khả năng của bàn tay con người.

Cánh tay robot công nghiệp có thể hoạt động hiệu quả trong môi trường yêu cầu độ vô trùng tuyệt đối

Bên cạnh đó, Robot còn có thể làm việc liên tục 24/7 không nghỉ ngơi, không mệt mỏi và luôn duy trì được chất lượng công việc ổn định. Đặc biệt, trong các môi trường đòi hỏi vô trùng tuyệt đối như sản xuất dược phẩm hoặc thiết bị y tế, robot là lựa chọn lý tưởng để đảm bảo tiêu chuẩn.

Phân loại cánh tay robot công nghiệp

Cánh tay robot 6 trục

Cánh tay robot 6 trục là loại robot linh hoạt nhất, có khả năng di chuyển theo 6 bậc tự do, mô phỏng hoàn toàn khả năng chuyển động của cánh tay con người. Thiết kế này cho phép robot tiếp cận vật thể từ nhiều góc độ khác nhau, thực hiện các thao tác phức tạp như hàn 3D, phun sơn theo đường cong hoặc lắp ráp các chi tiết phức tạp. Robot 6 trục thường được sử dụng trong các ngành công nghiệp đòi hỏi độ chính xác cao và đa dạng về thao tác như ô tô, hàng không, điện tử và cơ khí chính xác.

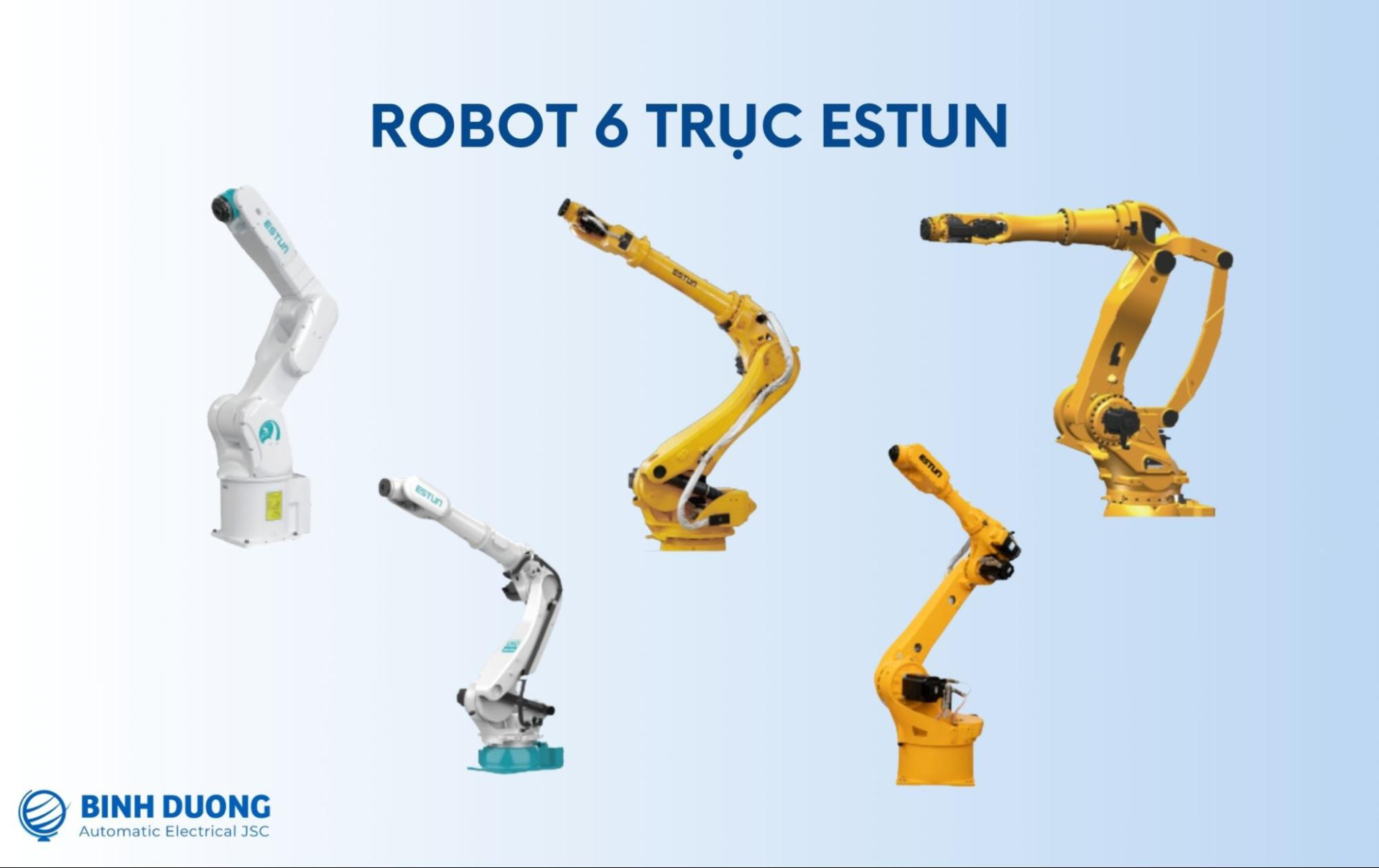

Robot 6 trục ESTUN

Cánh tay robot SCARA

Robot SCARA (Selective Compliance Assembly Robot Arm) được thiết kế tối ưu cho các thao tác lắp ráp trên mặt phẳng, với 4 trục chuyển động chính. Ưu điểm nổi bật của robot SCARA là tốc độ cực cao, độ chính xác tuyệt đối và diện tích lắp đặt nhỏ gọn. Loại robot này đặc biệt phù hợp cho các ứng dụng “pick and place” trong ngành điện tử, dược phẩm và thực phẩm, nơi cần thao tác nhanh và chính xác với các chi tiết nhỏ.

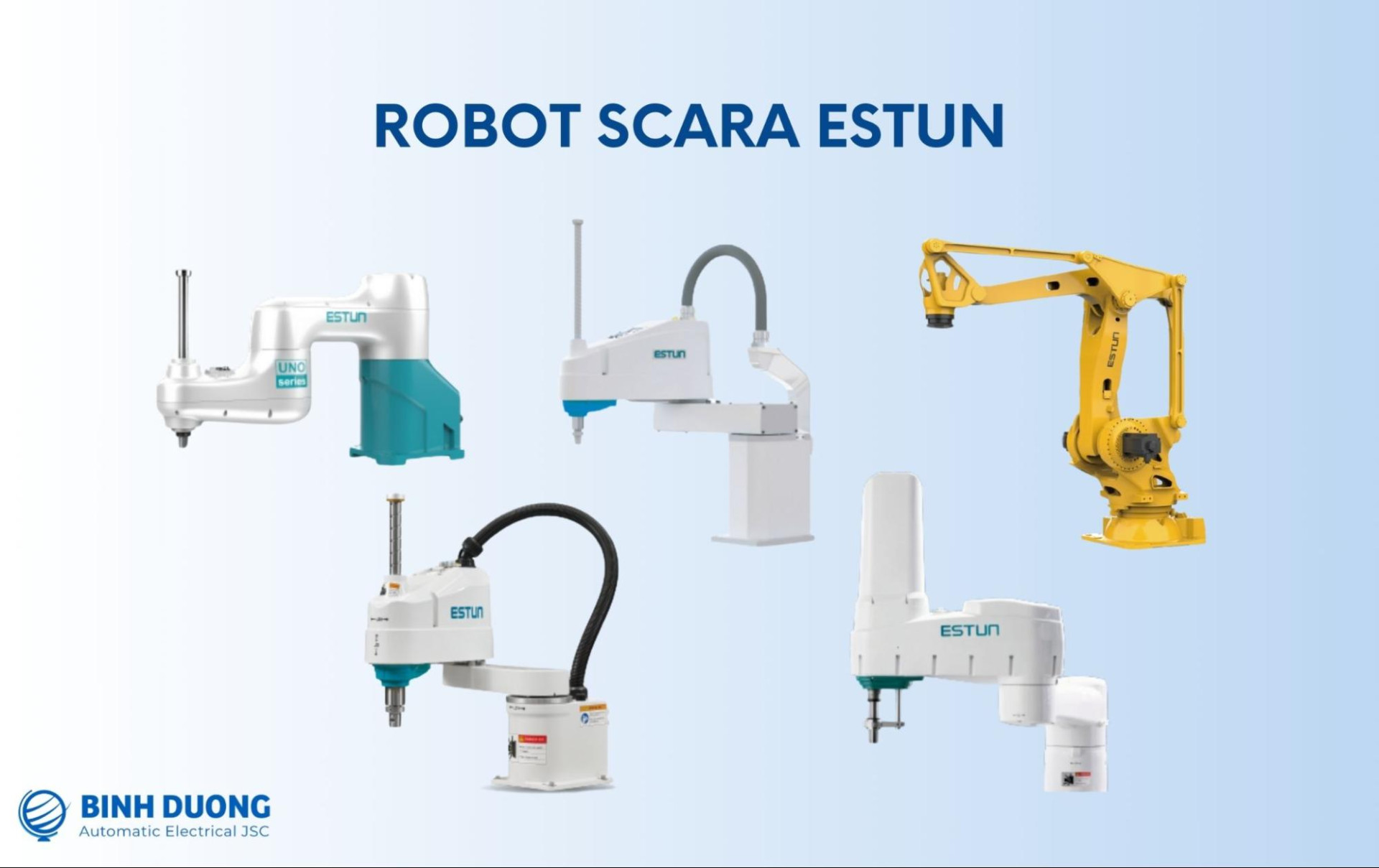

Robot SCARA ESTUN

Cánh tay robot chuyên dụng

Cánh tay robot xếp hàng thường chỉ cần 4 trục là đủ để đáp ứng tất cả các động tác cần thiết trong quy trình xếp hàng hóa lên pallet. Nhờ thiết kế đơn giản hóa này, giá thành của cánh tay robot chuyên dụng xếp hàng rất cạnh tranh so với robot 6 trục. Robot xếp hàng còn được tối ưu về tốc độ và khả năng nâng tải, phù hợp với môi trường làm việc đòi hỏi năng suất cao.

Ngoài ra còn có nhiều loại robot chuyên dụng khác như robot hàn, robot phun sơn, robot cắt laser, mỗi loại đều được thiết kế và tối ưu hóa cho một ứng dụng cụ thể. Việc sử dụng robot chuyên dụng không chỉ giúp tiết kiệm chi phí đầu tư ban đầu mà còn đem lại hiệu suất cao hơn so với việc sử dụng robot đa năng cho một công việc cụ thể.

>> Xem thêm: Robot ESTUN – Catalog, Giá thành, Nhà cung cấp

Giá cánh tay robot công nghiệp

Giá cánh tay robot công nghiệp có dao động rất lớn, phụ thuộc vào nhiều yếu tố như số trục, ứng dụng, tải trọng nâng, tầm với và nguồn gốc sản xuất. Việc hiểu rõ từng yếu tố ảnh hưởng đến giá thành sẽ giúp doanh nghiệp có sự so sánh và lựa chọn phù hợp với nhu cầu sản xuất và ngân sách đầu tư.

Giá cánh tay robot công nghiệp

Số trục cánh tay robot công nghiệp

Số lượng trục là yếu tố quyết định trực tiếp đến giá thành của cánh tay robot công nghiệp. Càng nhiều trục, giá robot càng cao do cần nhiều động cơ, bộ giảm tốc, hệ thống điều khiển phức tạp hơn và công nghệ lập trình tiên tiến hơn. Mỗi trục bổ sung không chỉ tăng chi phí sản xuất mà còn nâng cao tính linh hoạt và khả năng ứng dụng của cánh tay robot công nghiệp.

Giá robot 4 trục

Cánh tay robot 4 trục thường có giá rẻ hơn khoảng 20% so với robot 6 trục có cùng cân nặng và tầm với. Với giá khởi điểm từ 120 triệu VNĐ, robot 4 trục là lựa chọn kinh tế cho các doanh nghiệp vừa và nhỏ muốn tự động hóa các quy trình đơn giản. Robot 4 trục đặc biệt phù hợp cho các ứng dụng xếp hàng, lắp ráp đơn giản và các thao tác “nhặt và đặt đúng vị trí” cơ bản.

Giá robot 6 trục

Robot 6 trục với khả năng chuyển động linh hoạt nhất có giá thành cao hơn đáng kể, khởi điểm từ 300 triệu VNĐ, tùy thuộc vào tải trọng và tầm với tối đa. Mức giá này thường khá cao đối với các doanh nghiệp mới bắt đầu quan tâm đến việc sử dụng robot. Tuy nhiên, xét về lâu dài, đầu tư vào robot 6 trục có thể mang lại lợi ích lớn khi doanh nghiệp cần mở rộng hoặc thay đổi ứng dụng sản xuất mà không cần mua robot mới.

Nguồn gốc của cánh tay robot công nghiệp

Nhật Bản

Các hãng robot Nhật Bản như FANUC, EPSON, YASKAWA nổi tiếng với bề dày kinh nghiệm và chất lượng hàng đầu trong ngành. Chi phí sản xuất cao tại Nhật Bản, kết hợp với công nghệ tiên tiến và độ bền vượt trội, khiến giá cánh tay robot công nghiệp xuất xứ Nhật thường cao hơn so với các nước khác. Tuy nhiên, đầu tư vào robot Nhật Bản thường mang lại giá trị lâu dài với tuổi thọ cao và chi phí bảo trì thấp.

Robot 4 trục xuất xứ Nhật Bản có giá dao động từ 200 triệu đến 500 triệu VNĐ, trong khi robot 6 trục có giá từ 500 triệu đến trên 1 tỷ VNĐ, tùy thuộc vào thông số kỹ thuật cụ thể.

>> Xem thêm: Top 7 hãng cánh tay robot Nhật không thể bỏ qua

Trung Quốc

Các nhà sản xuất robot Trung Quốc như Estun, Inovance, Adtech nổi bật với khả năng cắt giảm chi phí đầu vào và nhân công, giúp giá thành cánh tay robot công nghiệp Trung Quốc thấp hơn từ 30-40% so với robot đến từ Nhật Bản và Châu Âu.

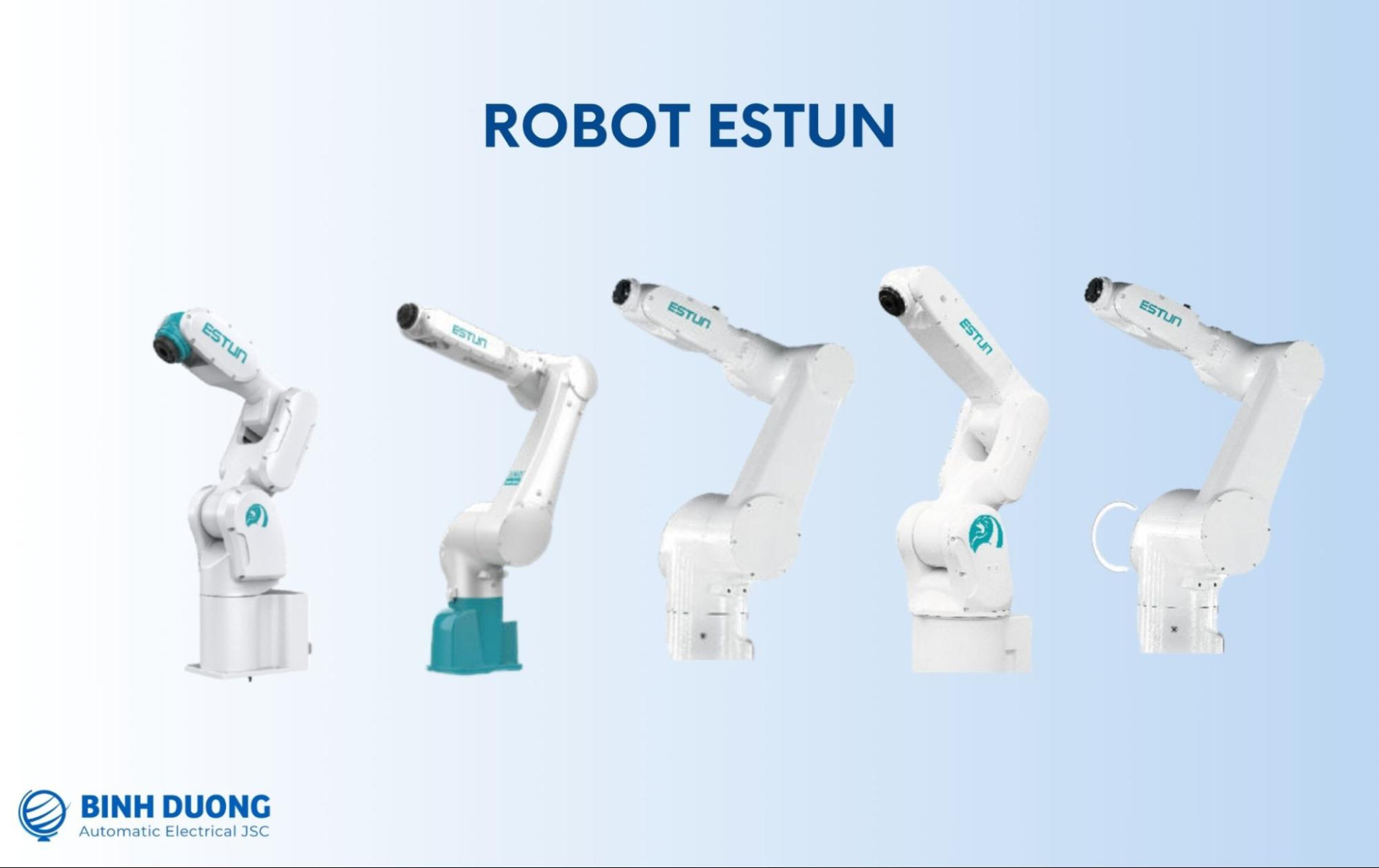

Bình Dương AEC – đơn vị phân phối chính thức cánh tay robot Estun tại Việt Nam

Tuy giá thành có rẻ hơn, nhưng chất lượng của các dòng robot đặc biệt là Estun, Inovance đều tương đương, không có sự chênh lệch lớn. Điều này giúp cánh tay robot công nghiệp Trung Quốc trở thành lựa chọn hợp lý cho các doanh nghiệp có ngân sách hạn chế nhưng vẫn muốn ứng dụng công nghệ tự động hóa.

Bình Dương AEC tự hào là đơn vị phân phối chính thức của robot ESTUN tại Việt Nam. Với vai trò là đối tác chiến lược, Bình Dương AEC cam kết mang đến cho khách hàng các giải pháp tự động hóa tiên tiến, chất lượng cao từ thương hiệu ESTUN – một trong những nhà sản xuất robot công nghiệp hàng đầu thế giới.

>> Xem thêm:

• Giải pháp kết hợp máy CNC và robot công nghiệp SCARA giúp tự động hóa dây chuyền sản xuất
• Giải pháp robot hàn công nghiệp Estun

Nếu bạn muốn tìm hiểu robot ESTUN, đừng ngần ngại liên hệ ngay Bình Dương AEC qua số hotline 0904.584.886 hoặc Zalo OA để được tư vấn và hỗ trợ  nhanh nhất nhé!

Tải trọng

Tải trọng của cánh tay robot công nghiệp, tương đương với khả năng nâng vật nặng tối đa, là yếu tố quan trọng ảnh hưởng đến giá thành. Robot có tải trọng cao hơn đòi hỏi động cơ mạnh mẽ hơn, khung gầm chắc chắn hơn và bộ phận cơ khí bền bỉ hơn, dẫn đến chi phí sản xuất và giá bán cao hơn.

Tải trọng của robot công nghiệp có dải rộng từ 3kg đến 700kg, với mỗi mức tải trọng phù hợp cho các ứng dụng khác nhau. Robot nhẹ (3-10kg) thường dùng cho các thao tác chính xác với các chi tiết nhỏ, trong khi robot trung bình (20-100kg) phù hợp cho lắp ráp và vận chuyển. Robot tải trọng cao (trên 100kg) được sử dụng trong các ngành công nghiệp nặng như ô tô, đúc, rèn.

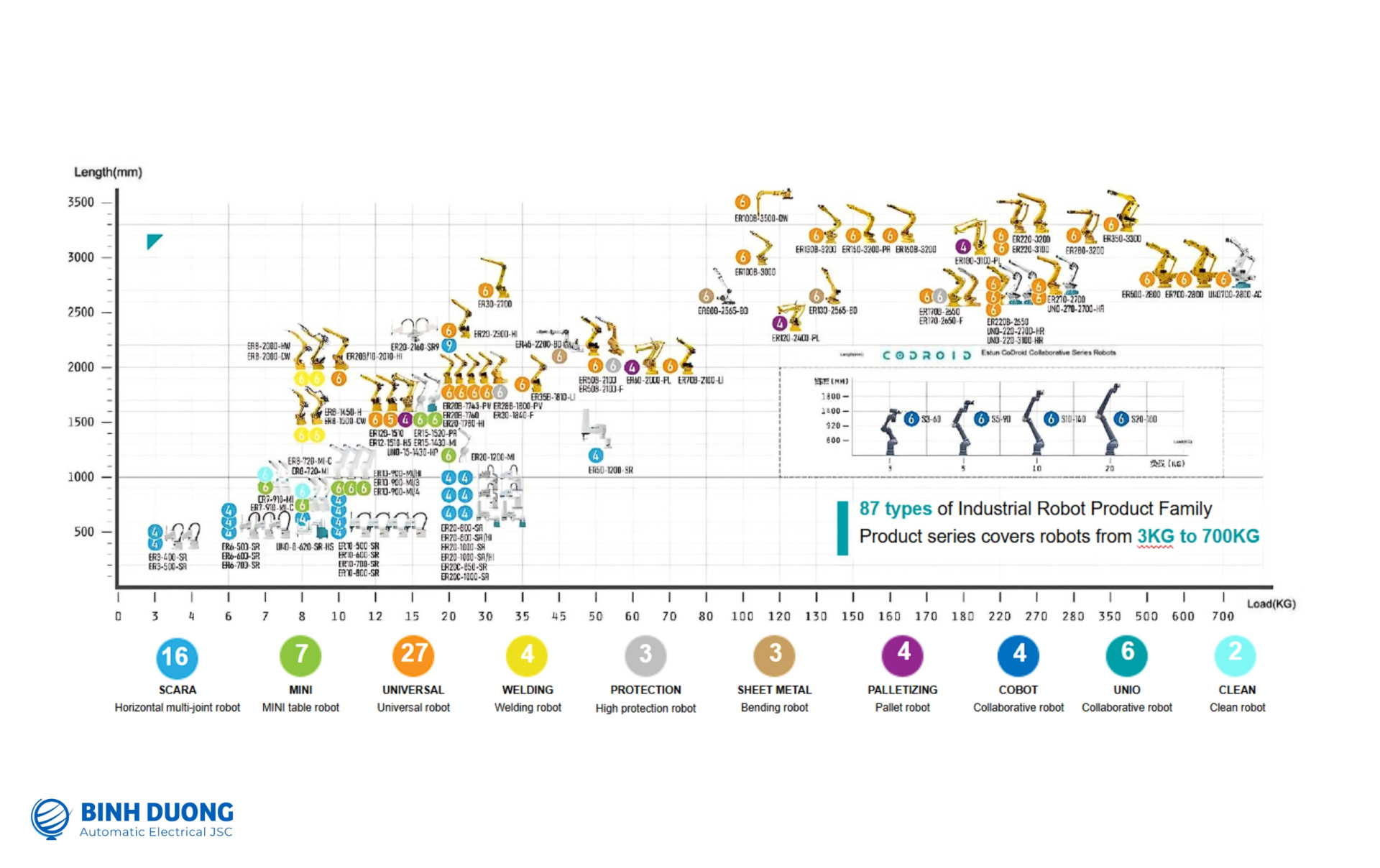

Tải trọng của cánh tay robot công nghiệp ESTUN

Tầm với tối đa

Tầm với tối đa của cánh tay robot công nghiệp, đo bằng khoảng cách xa nhất mà robot có thể tiếp cận, cũng ảnh hưởng đến giá thành. Tầm với càng dài thì giá thành càng cao trên cùng một mức tải trọng, do yêu cầu vật liệu và kỹ thuật chế tạo phức tạp hơn để đảm bảo độ chính xác và độ cứng vững.

Tuy nhiên, giá thành robot bị ảnh hưởng nhiều hơn bởi tải trọng so với chiều dài cánh tay. Điều này có nghĩa là một robot có tải trọng cao nhưng tầm với ngắn thường có giá cao hơn so với robot có tải trọng thấp nhưng tầm với dài. Sự cân nhắc giữa tầm với và tải trọng nên được dựa trên yêu cầu cụ thể của ứng dụng sản xuất.

Kết luận

Việc nắm rõ cấu trúc, ứng dụng và giá thành của cánh tay robot công nghiệp là bước đầu tiên để các doanh nghiệp có thể đưa ra những quyết định đầu tư thông minh và hiệu quả. Việc tích hợp robot vào quy trình sản xuất không chỉ giúp tối ưu hóa chi phí mà còn mở ra những cơ hội phát triển mới.

Nếu bạn có nhu cầu và tìm hiểu mua cánh tay robot ESTUN, liên hệ ngay Bình Dương AEC qua số hotline Bình Dương AEC qua số hotline 0904.584.886 hoặc Zalo OA để được tư vấn và tìm hiểu nhanh nhất nhé!
