Cảm biến quang Omron: Phân loại, thông số & báo giá 2026

Phân loại 3 chế độ hoạt động của cảm biến quang Omron

Thu Phát Độc Lập

Bộ phát và bộ thu lắp đối diện nhau. Vật thể đi vào giữa, chắn chùm sáng, bộ thu mất tín hiệu và kích hoạt ngõ ra. Chế độ này có khoảng cách phát hiện xa nhất, đến 15m với E3Z-T62 và 40m với E3JK-TR12-C, đồng thời là lựa chọn tin cậy nhất cho vật thể trong suốt như chai thủy tinh hoặc màng film nhựa.

Hạn chế là phải đi dây hai đầu riêng biệt, tăng thời gian và chi phí lắp đặt. Ứng dụng phổ biến gồm kiểm soát cửa thang nâng, phát hiện phôi lớn và dây chuyền logistics.

Phản Xạ Gương

Bộ phát và bộ thu tích hợp chung một thân. Ánh sáng chiếu đến tấm gương retroreflector đối diện rồi phản xạ ngược về bộ thu. Vật thể chắn ngang chùm sáng thì cảm biến kích hoạt. Khoảng cách đạt đến 4 m với E3Z-R61 và 11 m với E3JK-RR11-C, chỉ cần đi dây một phía nên lắp đặt gọn hơn so với thu phát độc lập.

Lưu ý: bề mặt phản xạ cao như inox bóng hoặc gương có thể gây nhiễu tín hiệu, cần chọn model có kính lọc phân cực thuộc dòng E3Z-R series. Ứng dụng tiêu biểu gồm phát hiện bao bì carton, pallet và chai thủy tinh.

Phản Xạ Khuếch Tán

Bộ phát và bộ thu chung một thân, không cần gương. Ánh sáng chiếu thẳng vào bề mặt vật thể rồi khuếch tán ngược về bộ thu. Đây là chế độ lắp đặt đơn giản nhất, không yêu cầu căn chỉnh hay phụ kiện bổ sung. Khoảng cách phát hiện dòng E3Z-D từ 100 mm đến 1 m phụ thuộc vào màu sắc và vật liệu bề mặt.

Phù hợp nhất cho ứng dụng khoảng cách gần như để phát hiện linh kiện PCB, nhãn chai và khay sản phẩm trên băng tải.

Bảng So Sánh 3 Chế Độ Hoạt Động

Cách chọn Model & Đấu dây cảm biến quang Omron

Chọn sai model cảm biến quang Omron không chỉ gây lãng phí chi phí mà còn dẫn đến lỗi phát hiện trong quá trình vận hành. Trả lời đúng 5 câu hỏi dưới đây giúp xác định chính xác model phù hợp ngay từ đầu.

5 Câu Hỏi Cần Xác Định Trước Khi Chọn Model

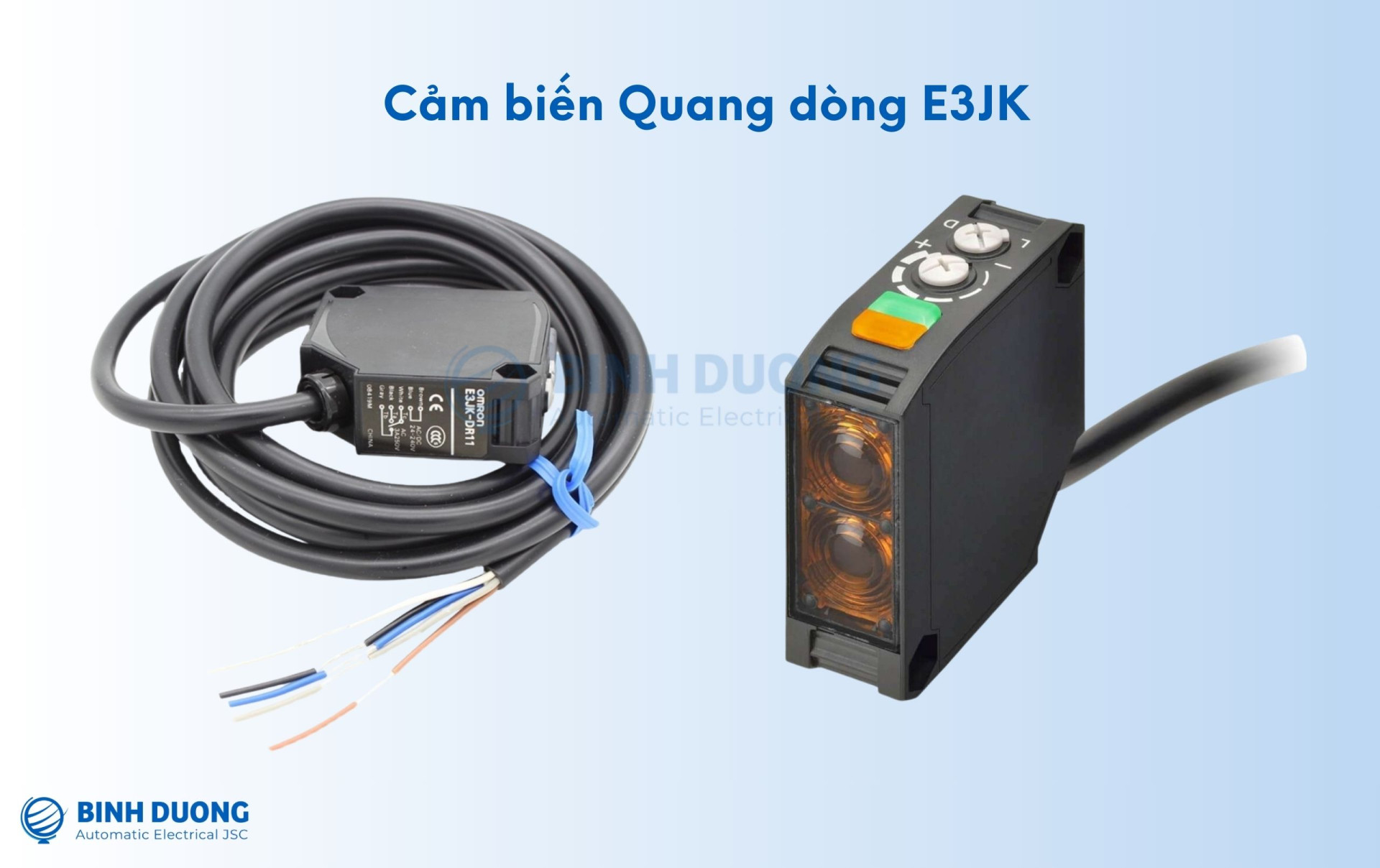

• Khoảng cách phát hiện yêu cầu là bao nhiêu? Dưới 1 m, chọn dòng E3Z diffuse. Từ 1 m đến 15 m, chọn E3Z through-beam. Trên 15 m đến 40 m cần nâng lên dòng E3JK through-beam.
• Vật thể trong suốt hay không trong suốt? Vật thể không trong suốt có thể dùng cả ba chế độ tùy khoảng cách. Vật thể trong suốt như chai thủy tinh hoặc film nhựa bắt buộc dùng through-beam hoặc retro-reflective có kính lọc phân cực thuộc dòng E3Z-R series.

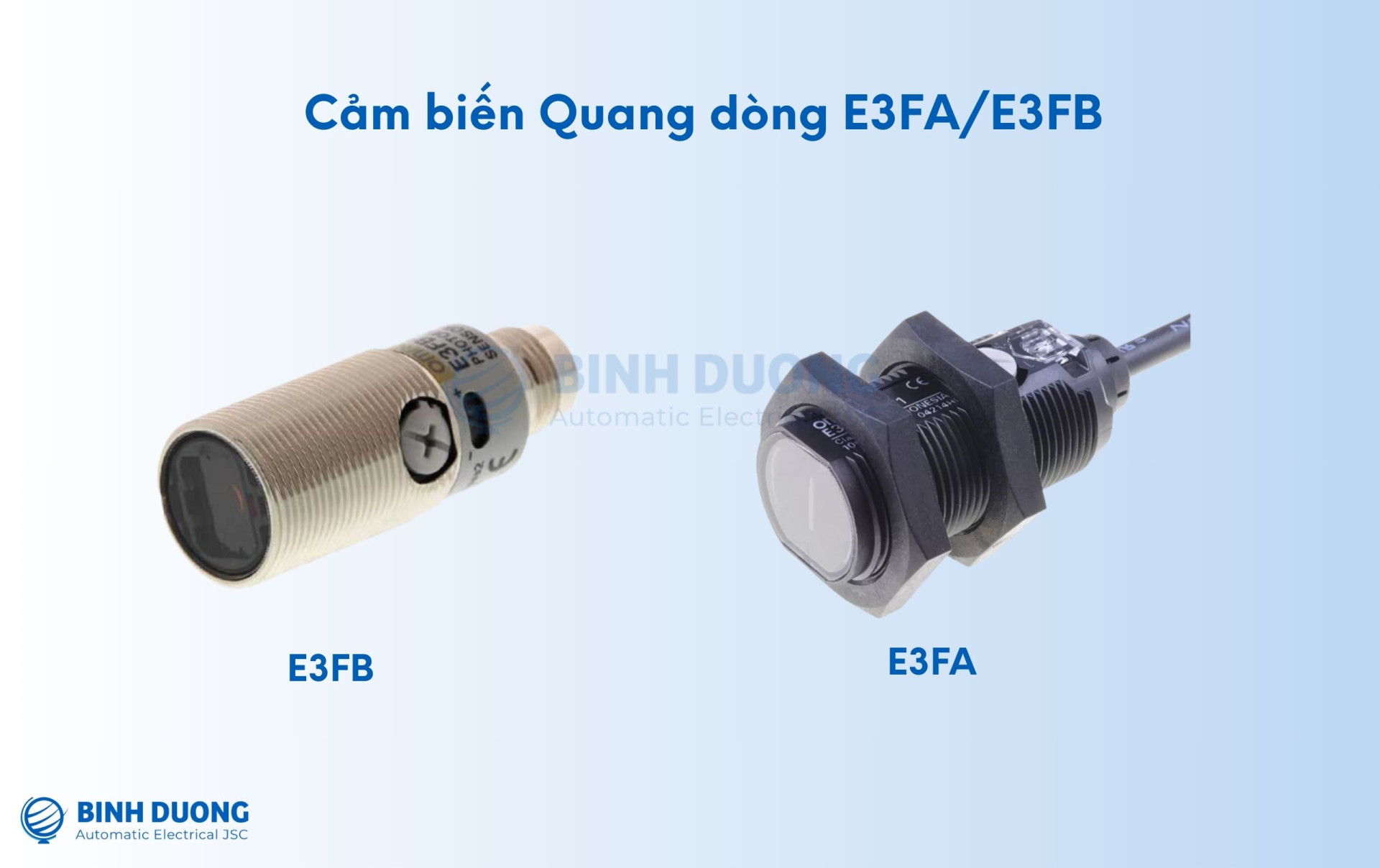

• Nguồn điện sẵn có tại vị trí lắp đặt là AC hay DC? Nguồn DC 12–24 V phù hợp với E3Z và E3FA. Nếu chỉ có nguồn AC hoặc cần linh hoạt cả AC lẫn DC, dòng E3JK hỗ trợ dải 24–240 VAC/DC là lựa chọn duy nhất phù hợp.
• PLC đang dùng cần ngõ vào NPN hay PNP? Model số lẻ như E3Z-D61, T61, R61 xuất tín hiệu NPN. Model số chẵn như E3Z-D62, T62, R62 xuất tín hiệu PNP. Tham khảo bảng chọn NPN/PNP theo hãng PLC ở mục 4 để xác định nhanh.
• Môi trường lắp đặt có bụi, dầu hoặc hóa chất không? Môi trường khắc nghiệt yêu cầu cấp bảo vệ tối thiểu IP67 và vỏ nhựa PBT chịu hóa chất. Cả ba dòng E3Z, E3FA và E3JK đều đáp ứng tiêu chí này, nên không cần lo ngại khi triển khai trong điều kiện nhà máy thực tế.

Cách đấu dây 3 màu cơ bản (NPN và PNP)

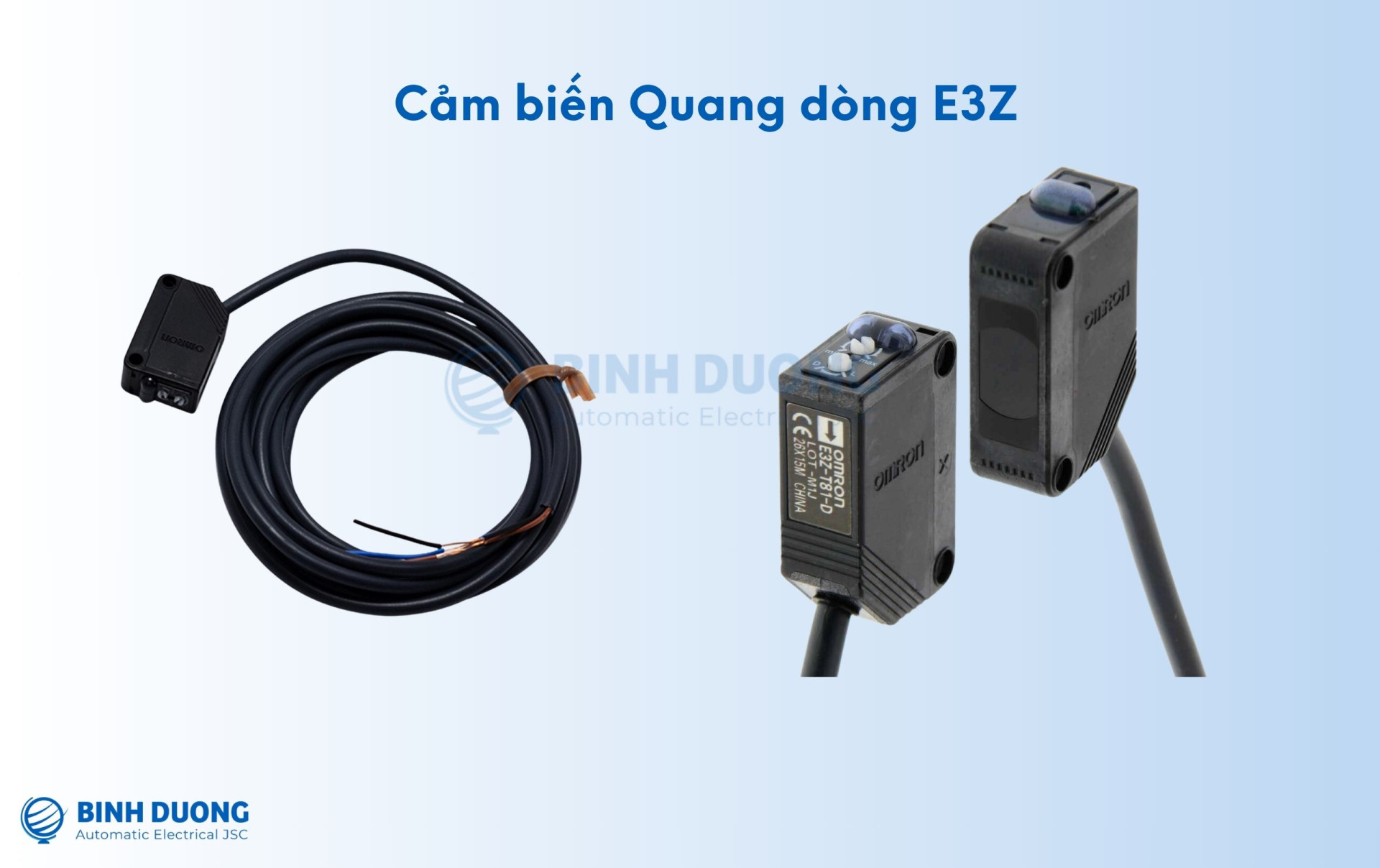

Cảm biến quang Omron dòng E3Z sử dụng chuẩn đấu dây 3 dây với quy ước màu thống nhất theo tiêu chuẩn IEC.

Với cảm biến NPN, dây đen kéo xuống 0 V khi kích hoạt. Với cảm biến PNP, dây đen kéo lên 24 V khi kích hoạt. Đây là điểm dễ nhầm lẫn nhất khi đấu nối cảm biến NPN và PNP. Chú ý cần kiểm tra kỹ loại ngõ vào PLC trước khi cấp điện.

Lưu ý: Dòng E3Z có mạch bảo vệ ngược cực nhưng không chịu được nguồn AC. Không cấp điện vượt quá 24,4 VDC để tránh hư hỏng mạch xử lý bên trong.
