Biến tần LS là thương hiệu biến tần hàng đầu tại Hàn Quốc được nhiều doanh nghiệp tin tưởng và sử dụng. Tuy nhiên, trong quá trình sử dụng, người dùng có thể gặp phải các mã lỗi biến tần LS khác nhau, gây ảnh hưởng đến hoạt động của hệ thống. Bài viết này sẽ cung cấp bảng mã lỗi biến tần LS chi tiết cùng với hướng dẫn khắc phục hiệu quả. Cùng tìm hiểu ngay!
Bảng mã lỗi biến tần LS IG5A
| Mã lỗi | Mô tả lỗi | Nguyên nhân gây lỗi | Cách khắc phục |
| OCt | Quá Dòng (Overcurrent) | – Thời gian Accel / Decel quá ngắn so với GD2 của tải.
– Tải lớn hơn định mức biến tần. Đầu ra biến tần được cấp khi động cơ chạy tự do. – Đã xảy ra ngắn mạch đầu ra hoặc lỗi nối đất. – Phanh cơ của động cơ hoạt động quá nhanh. |
– Tăng thời gian Accel / Decel.
– Thay thế biến tần có công suất phù hợp. – Tiếp tục hoạt động sau khi dừng động cơ hoặc sử dụng H22 (Tìm kiếm tốc độ). – Kiểm tra dây đầu ra. – Kiểm tra phanh cơ. |
| OC2 | Quá Dòng 2 (Overcurrent 2) | – Ngắn xảy ra giữa lên và xuống của IGBT
– Đầu ra biến tần xảy ra ngắn. – Thời gian Accel / Decel rất nhanh so với GD2 |
– Kiểm tra IGBT.
– Kiểm tra đầu ra Wring. – Tăng thời gian Accel / Decel. |
| Gft | Lỗi chạm đất (Ground fault current) | – Đã xảy ra lỗi nối đất ở dây đầu ra của biến tần
– Cách điện của động cơ bị hỏng do nhiệt |
– Kiểm tra dây của thiết bị đầu cuối đầu ra.
– Thay thế động cơ. |
| IOL | Quá tải biến tần (Inverter overload) | – Tải lớn hơn định mức biến tần. Quy mô tăng mô-men xoắn được đặt quá lớn. | – Nâng cấp công suất động cơ và biến tần hoặc giảm tải trọng.
– Giảm quy mô tăng mô-men xoắn. |
| OLt | Quá tải định mức (Overload trip) | Liên hệ ngay nhà cung cấp hoặc đơn vị sửa chữa uy tín để được khắc phục. | |
| OHt | Quá nhiệt biến tần (Inverter overheat) | – Hệ thống làm mát bị lỗi.
– Quạt làm mát cũ không được thay thế bằng quạt mới. – Nhiệt độ môi trường quá cao |
Kiểm tra các chất lạ bị tắc trong tản nhiệt.
Thay quạt làm mát cũ bằng quạt mới. Giữ nhiệt độ xung quanh dưới 50 ° C. |
| POt | Mất pha đầu ra (Output Phase loss) | – Tiếp điểm bị lỗi của công tắc từ ở đầu ra
– Dây đầu ra bị lỗi |
Kết nối công tắc từ ở đầu ra của biến tần một cách an toàn.
Kiểm tra dây đầu ra. |
Bảng mã lỗi biến tần LS IP5A
| Mã lỗi | Mô tả lỗi | Nguyên nhân gây lỗi | Cách khắc phục |
| OCt | Quá Dòng (Overcurrent) | – Thời gian Accel / Decel quá ngắn so với GD2 của tải.
– Tải lớn hơn định mức biến tần. Đầu ra biến tần được cấp khi động cơ chạy tự do. – Đã xảy ra ngắn mạch đầu ra hoặc lỗi nối đất. – Phanh cơ của động cơ hoạt động quá nhanh. |
– Tăng thời gian Accel / Decel.
– Thay thế biến tần có công suất phù hợp. – Tiếp tục hoạt động sau khi dừng động cơ hoặc sử dụng H22 (Tìm kiếm tốc độ). – Kiểm tra dây đầu ra. – Kiểm tra phanh cơ. |
| OC2 | Quá Dòng 2 (Overcurrent 2) | – Ngắn xảy ra giữa lên và xuống của IGBT
– Đầu ra biến tần xảy ra ngắn. – Thời gian Accel / Decel rất nhanh so với GD2 |
– Kiểm tra IGBT.
– Kiểm tra đầu ra Wring. – Tăng thời gian Accel / Decel. |
| Gft | Lỗi chạm đất (Ground fault current) | – Đã xảy ra lỗi nối đất ở dây đầu ra của biến tần
– Cách điện của động cơ bị hỏng do nhiệt |
– Kiểm tra dây của thiết bị đầu cuối đầu ra.
– Thay thế động cơ. |
| IOL | Quá tải biến tần (Inverter overload) | – Tải lớn hơn định mức biến tần. Quy mô tăng mô-men xoắn được đặt quá lớn. | – Nâng cấp công suất động cơ và biến tần hoặc giảm tải trọng.
– Giảm quy mô tăng mô-men xoắn. |
| OLt | Quá tải định mức (Overload trip) | Liên hệ ngay nhà cung cấp hoặc đơn vị sửa chữa uy tín để được khắc phục. | |
| OHt | Quá nhiệt biến tần (Inverter overheat) | – Hệ thống làm mát bị lỗi.
– Quạt làm mát cũ không được thay thế bằng quạt mới. – Nhiệt độ môi trường quá cao |
Kiểm tra các chất lạ bị tắc trong tản nhiệt.
Thay quạt làm mát cũ bằng quạt mới. Giữ nhiệt độ xung quanh dưới 50 ° C. |
| POt | Mất pha đầu ra (Output Phase loss) | – Tiếp điểm bị lỗi của công tắc từ ở đầu ra
– Dây đầu ra bị lỗi |
Kết nối công tắc từ ở đầu ra của biến tần một cách an toàn.
Kiểm tra dây đầu ra. |
Bảng mã lỗi biến tần LS IS7
| Mã lỗi | Nguyên nhân | Cách khắc phục |
| Over Load | – Tải lớn hơn công suất định mức của động cơ.
– Giá trị đặt (PRT-21) quá thấp. |
– Đảm bảo rằng động cơ và biến tần có công suất phù hợp. |
| Under Load | – Đã xảy ra sự cố kết nối tải động cơ.
– Giá trị đặt cho mức tải dưới (PRT-29 và PRT-30) nhỏ hơn mức tải tối thiểu của hệ thống. |
– Thay thế động cơ và biến tần bằng công suất thấp hơn.
– Tăng giá trị đặt cho mức tải. |
| Over Current1 | – Thời gian tăng tốc / giảm tốc quá ngắn so với quán tính của tải (GD2).
– Tải biến tần lớn hơn công suất định mức. – Phanh cơ của động cơ hoạt động quá nhanh. – Thời gian giảm tốc quá ngắn so với quán tính của tải (GD2). |
– Điều chỉnh thời gian tăng tốc, giảm tốc.
– Thay thế biến tần công suất cao hơn. – Kiểm tra phanh cơ. – Tăng thời gian giảm tốc. – Sử dụng bộ hãm. |
| Over Voltage | – Điện áp đầu vào quá cao.
Giá trị đặt cho bảo vệ nhiệt điện tử quá thấp. – Biến tần đã được vận hành ở tốc độ thấp trong một thời gian dài. |
– Kiểm tra xem điện áp đầu vào có cao hơn giá trị quy định hay không.
– Đặt mức nhiệt điện tử thích hợp. – Thay thế động cơ bằng kiểu cung cấp thêm nguồn điện cho quạt làm mát |
| Low Voltage /Low Voltage2 | – Điện áp đầu vào quá thấp.
Tải lớn hơn công suất nguồn được đấu nối vào hệ thống. – Công tắc tơ từ kết nối với nguồn điện bị lỗi kết nối |
– Tăng công suất nguồn.
– Thay thế công tắc tơ từ. |
| Ground Trip | – Đã xảy ra lỗi nối đất trong hệ thống dây đầu ra của biến tần.
– Cách điện của động cơ bị hỏng. |
– Thay thế động cơ.
– Giảm tải hoặc tần suất hoạt động. |
| E-Thermal | – Động cơ đã quá nóng.
– Tải biến tần lớn hơn công suất định mức. |
– Giảm tải hoặc tần suất hoạt động.
– Thay thế biến tần công suất lớn hơn. |
| Output Phase Open | – Công tắc tơ từ tính ở phía đầu ra bị lỗi kết nối.
– Hệ thống dây điện đầu ra bị lỗi. |
– Kiểm tra công tắc tơ từ ở phía đầu ra.
– Kiểm tra dây đầu ra. |
| Input Phase Open | – Công tắc tơ từ tính ở phía đầu vào bị lỗi kết nối.
Hệ thống dây điện đầu vào bị lỗi. – Tụ điện liên kết DC cần được thay thế. |
– Kiểm tra công tắc tơ từ ở phía đầu vào.
– Kiểm tra dây đầu vào. – Thay thế tụ điện liên kết DC. Liên hệ với nhà bán lẻ hoặc – – Bộ phận hỗ trợ khách hàng của LSIS. |
| Inverter OLT | – Tải lớn hơn công suất định mức của động cơ.
– Mức tăng mô-men xoắn quá cao. |
– Thay thế động cơ và biến tần bằng công suất lớn hơn.
– Giảm mức tăng mô-men xoắn. |
| Over Heat | – Có vấn đề với hệ thống làm mát.
– Quạt làm mát biến tần đã hoạt động trong một thời gian dài. – Nhiệt độ môi trường quá cao. |
– Kiểm tra xem có vật lạ cản trở đường vào, đầu ra hoặc lỗ thông hơi không.
– Thay quạt làm mát. – Giữ nhiệt độ môi trường xung quanh thấp hơn 50 ℃. |
| Over Current2 | – Dây đầu ra bị ngắn mạch.
– Có lỗi với chất bán dẫn điện tử (IGBT). |
– Kiểm tra dây đầu ra.
– Không vận hành biến tần. Liên hệ với nhà bán lẻ hoặc nhà sửa chữa để được hỗ trợ |
| NTC Open | – Nhiệt độ môi trường quá thấp.
– Có lỗi với cảm biến nhiệt độ bên trong. |
– Giữ nhiệt độ môi trường ở trên 10 ℃.
– Liên hệ với nhà bán lẻ hoặc Bộ phận hỗ trợ khách hàng của LSIS. |
| FAN Trip | – Có vật thể lạ trong lỗ thông hơi của biến tần nơi đặt quạt.
– Quạt làm mát cần được thay thế. |
– Lấy dị vật ra khỏi cửa vào hoặc đầu ra của không khí.
Thay quạt làm mát |
| IP54 FAN Trip | – Đầu nối quạt chưa được kết nối.
– Đầu nối nguồn cho bảng mạch PCB bên trong quạt chưa được kết nối. – Quạt làm mát cần được thay thế. |
– Kết nối đầu nối quạt.
– Kết nối đầu nối nguồn cho bảng mạch PCB bên trong quạt. – Thay quạt làm mát |
| No Motor Trip | – Động cơ không được kết nối với đầu ra biến tần. | – Kiểm tra các kết nối dây.
– Kiểm tra các giá trị của cả BAS-13 (Dòng định mức) và PRT-32 (Không cấp động cơ). |
Đơn vị cung cấp và sửa chữa biến tần LS
Bình Dương AEC
Bình Dương AEC là một đơn vị hàng đầu trong lĩnh vực điện tự động hóa tại Việt Nam, được thành lập từ năm 2006 với hơn 18 năm kinh nghiệm. Bình Dương AEC là nhà phân phối chính hãng của biến tần GTAKE, Màn hình HMI Flexem tại Việt Nam. Bên cạnh đó, Bình Dương AEC cũng là đại lý phân phối chính hãng các sản phẩm LS, bao gồm các biến tần và các thiết bị đóng cắt như aptomat, contactor, rơle nhiệt, v.v.
Bình Dương AEC sở hữu đội ngũ kỹ thuật viên giàu kinh nghiệm
Ngoài cung cấp các sản phẩm chính hãng, chúng tôi còn cung cấp dịch vụ sửa chữa biến tần chuyên nghiệp khi gặp mã lỗi biến tần LS, đảm bảo máy móc hoạt động ổn định và bền bỉ. Bình Dương AEC cam kết mang đến dịch vụ chuyên nghiệp, giá cả cạnh tranh và thời gian bảo trì nhanh chóng, giúp khách hàng tối ưu hóa quy trình sản xuất và tiết kiệm chi phí.
Dịch vụ trọn gói
Từ tư vấn thiết kế, cung cấp lắp đặt thiết bị, bảo hành bảo trì đào tạo chuyển giao công nghệ, Bình Dương AEC cam kết mang đến cho khách hàng giải pháp toàn diện và hiệu quả tốt nhất.
Sản phẩm chính hãng
Tất cả các sản phẩm của Bình Dương AEC đều được nhập khẩu chính hãng, đảm bảo chất lượng và độ bền cao.
Đội ngũ kỹ thuật chuyên nghiệp
Với đội ngũ kỹ sư giàu kinh nghiệm, Bình Dương AEC luôn sẵn sàng hỗ trợ khách hàng trong việc lựa chọn sản phẩm phù hợp, lắp đặt và giải quyết vấn đề nhanh chóng.
H4:Hệ thống quản lý chất lượng
Bình Dương AEC áp dụng hệ thống quản lý doanh nghiệp tinh gọn và hiệu quả, đảm bảo mọi hoạt động đều được thực hiện một cách chuyên nghiệp và khoa học.
Để được tư vấn và chọn mua biến tần phù hợp nhất với hệ thống của mình, liên hệ ngay Bình Dương AEC qua số hotline 0904.584.886 và hoặc Zalo OA để được hỗ trợ nhanh nhất!
Quy trình sửa biến tần LS
Quy trình chẩn đoán lỗi thường gặp của biến tần LS
Xác định mã lỗi
- Tham khảo bảng mã lỗi biến tần LS để xác định chính xác nguyên nhân
- Tra cứu mã lỗi biến tần LS trong tài liệu kỹ thuật
- Kiểm tra lỗi biến tần LS IG5A thông qua mã hiển thị
Kiểm tra hiện tượng
- Xác định biến tần LS báo lỗi ERR trong trường hợp nào
- Kiểm tra biến tần LS lỗi đèn RUN nháy bất thường
- Ghi nhận các biểu hiện kèm theo mã lỗi biến tần LS
Quy trình xử lý lỗi biến tần LS điện áp
1. Xử lý lỗi over voltage biến tần LS
- Kiểm tra nguồn cấp khi biến tần báo quá áp
- Điều chỉnh thông số khi xuất hiện lỗi điện áp cao
- Lắp đặt điện trở hãm phù hợp
2. Xử lý lỗi điện áp thấp trên biến tần LS
- Kiểm tra đầu vào khi biến tần LS lỗi điện áp thấp
- Đo điện áp DC-link
- Kiểm tra tụ lọc nguồn
3. Quy trình xử lý lỗi quá dòng
Xử lý lỗi OC2 biến tần LS
- Kiểm tra tình trạng ngắn mạch
- Điều chỉnh thông số khi xuất hiện mã lỗi biến tần LS – quá dòng
- Kiểm tra kết nối đầu ra
Kiểm tra phần cứng
- Kiểm tra IGBT khi có lỗi quá dòng
- Đo kiểm điện trở cách điện của động cơ
- Điều chỉnh thời gian tăng/giảm tốc
4. Quy trình sửa chữa biến tần LS dòng IG5A
Sửa biến tần LS dòng IG5A
- Tham khảo bảng mã lỗi biến tần LS IG5A
- Xử lý lỗi biến tần IG5A theo quy trình chuẩn
- Kiểm tra các linh kiện chuyên dụng
Xử lý mã lỗi biến tần LS C03 và LS IG5A
- Kiểm tra kết nối truyền thông
- Cài đặt lại thông số truyền thông
- Kiểm tra đường truyền tín hiệu
5. Quy trình xử lý lỗi đặc thù
Xử lý mã lỗi biến tần LS 220IG5
- Kiểm tra nguồn cấp chuẩn
- Kiểm tra kết nối đầu ra
- Điều chỉnh thông số phù hợp với tải
Xử lý mã lỗi biến tần LS G5A
- Kiểm tra các thông số đặc thù
- Cài đặt lại thông số vận hành
- Kiểm tra hệ thống làm mát
6. Quy trình kiểm tra sau sửa chữa mã lỗi biến tần LS
Kiểm tra không tải
- Chạy biến tần không tải sau quá trình sửa chữa biến tần LS
- Kiểm tra các thông số vận hành
- Kiểm tra nhiệt độ hoạt động
Kiểm tra có tải
- Tăng tải dần đến định mức
- Kiểm tra đáp ứng thực tế
- Theo dõi các thông số vận hành
7. Quy trình bảo dưỡng định kỳ
- Làm sạch hệ thống làm mát
- Kiểm tra các kết nối điện
- Cập nhật thông tin về bảng mã lỗi biến tần LS IG5A mới nhất
- Lưu trữ dữ liệu lỗi để phân tích
Thay thế biến tần LS
Biến tần GTAKE
GTAKE là một trong những thương hiệu tần số nổi tiếng hàng đầu tại Việt Nam đặc biệt trong các ngành công nghiệp nặng. Được biết đến với chất lượng cao, hiệu suất ổn định và giá cả cạnh tranh. Tại Việt Nam, Bình Dương AEC là đơn vị phân phối độc quyền của GTAKE, đảm bảo cung cấp sản phẩm chính hãng và dịch vụ bảo hành chuyên nghiệp. So với biến tần LS, biến tần GTAKE nổi bật với nhiều tính năng vượt trội, giúp cải thiện đáng kể hiệu suất vận hành.

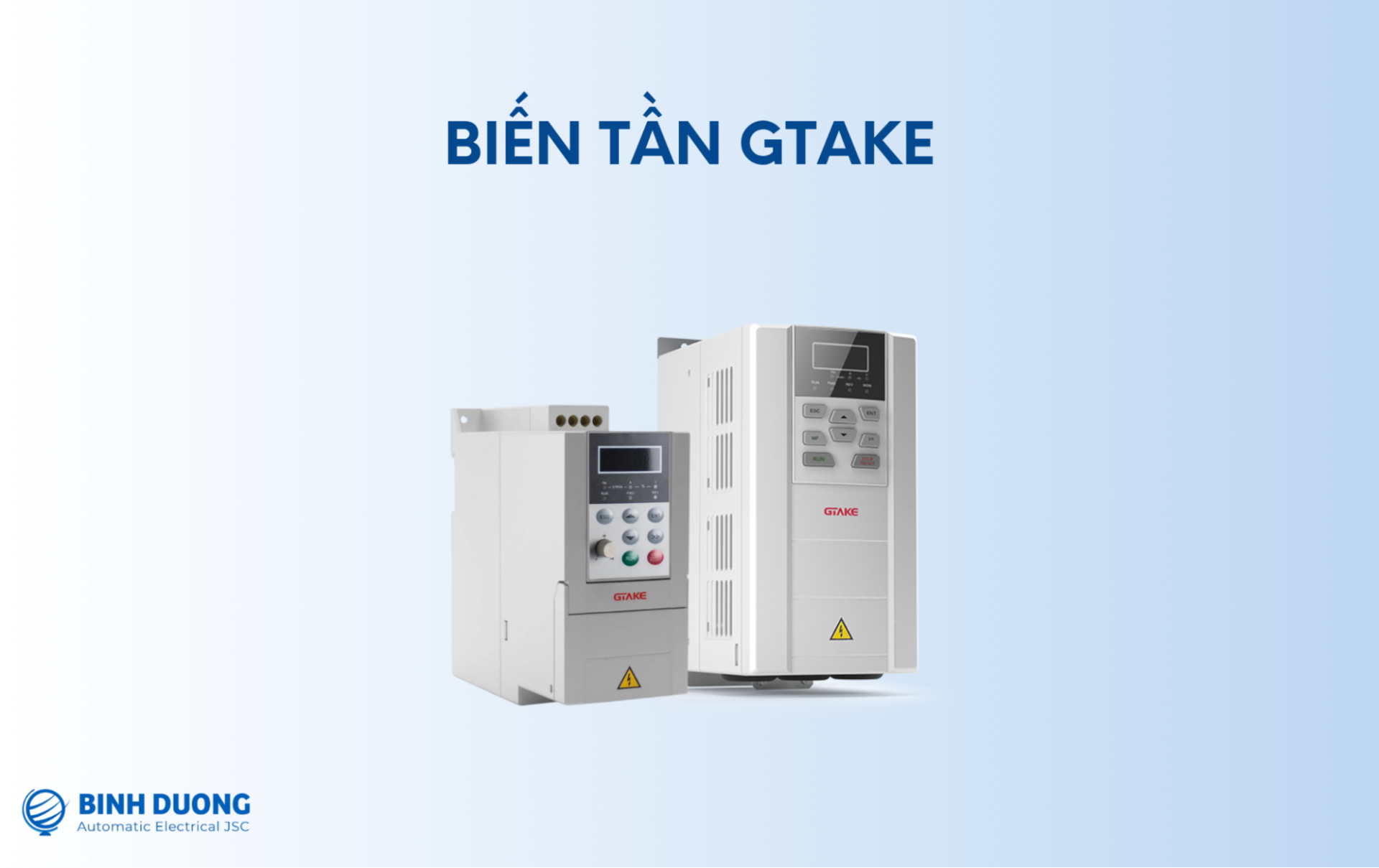

Biến tần GTAKE
Một trong những lý do quan trọng để thay thế biến tần LS bằng biến tần GTAKE là khả năng điều khiển chính xác và linh hoạt hơn trong các ứng dụng yêu cầu vận tốc và mô-men xoắn biến đổi. Biến tần GTAKE trang bị công nghệ tiên tiến, cho phép điều chỉnh tốc độ động cơ mượt mà hơn, giảm thiểu rung lắc và tiếng ồn trong quá trình hoạt động.
Ngoài ra, biến tần GTAKE còn được thiết kế với các tính năng thông minh như giám sát từ xa và tự động điều chỉnh thông số, giúp người dùng dễ dàng theo dõi và tối ưu hóa hiệu suất. Nhờ vào khả năng tiết kiệm năng lượng vượt trội, biến tần GTAKE không chỉ giúp giảm chi phí vận hành mà còn góp phần bảo vệ môi trường.
Các dòng biến tần GTAKE nổi tiếng có thể kể đến:
- Biến tần GK620 3 pha 380V 0.75 – 500kW
- GK820 3 pha 380V 1.5kW – 500kW
- GK900 3 pha 380V 0.75kW đến 500kW
Biến tần Inovance
Inovance là nhà sản xuất biến tần số 1 tại Trung Quốc. Được phát triển với công nghệ tiên tiến và quy trình sản xuất hiện đại, Inovance mang lại khả năng điều khiển động cơ chính xác, đáp ứng tốt nhu cầu đa dạng trong các ứng dụng công nghiệp. Hoàng Ngân TEC là đơn vị phân phối chính hãng biến tần Inovance tại Việt Nam.
Hoàng Ngân TEC là đơn vị phân phối chính hãng biến tần Inovance tại Việt Nam
Một trong những ưu điểm lớn nhất của biến tần Inovance so với biến tần LS là khả năng tiết kiệm năng lượng hiệu quả, giúp giảm thiểu chi phí điện năng và nâng cao hiệu suất vận hành. Biến tần cho phép người dùng quản lý quy trình sản xuất một cách dễ dàng và hiệu quả.

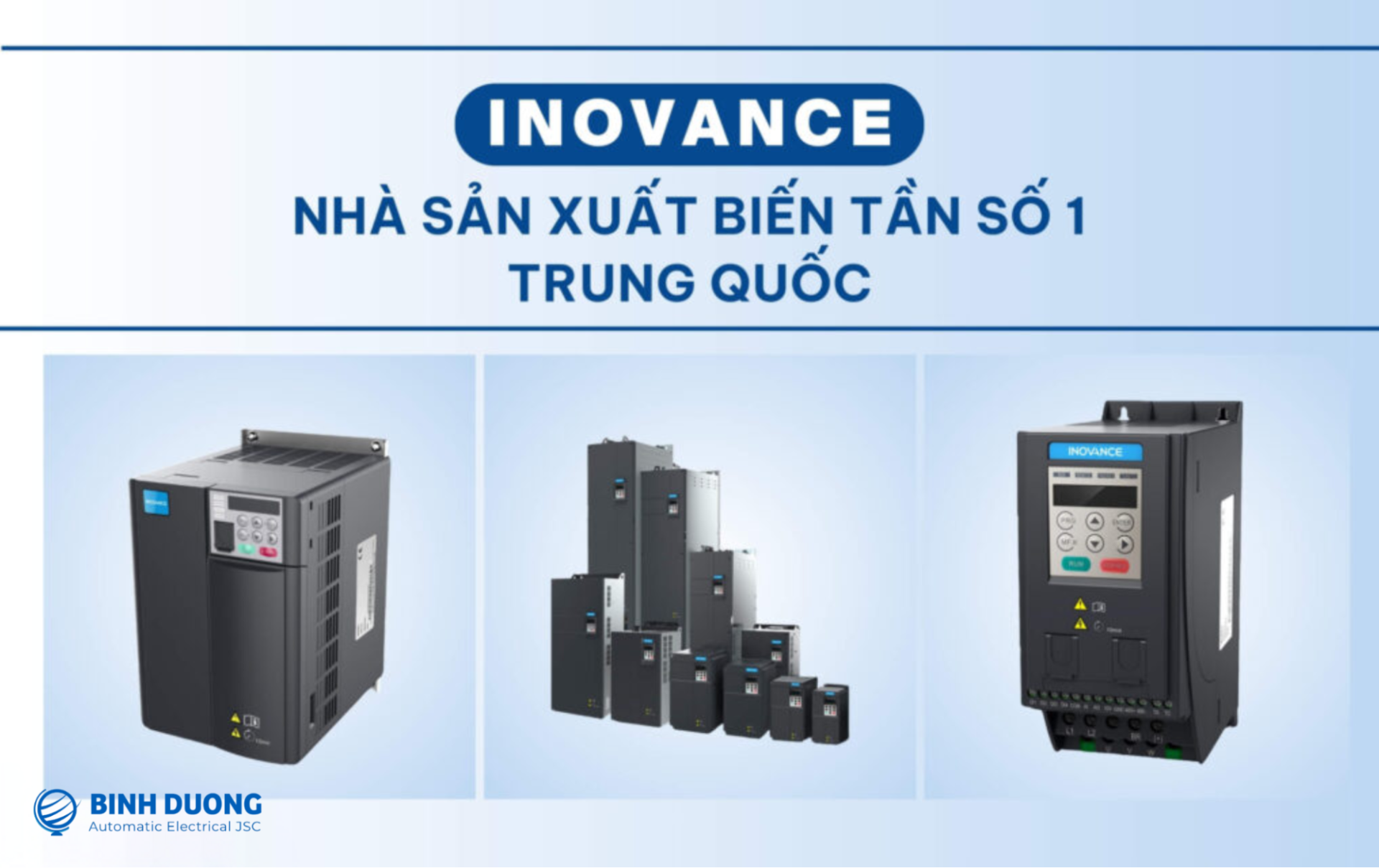

Biến tần Inovance là thương hiệu biến tần số 1 tại Trung Quốc
Hơn nữa, biến tần Inovance được thiết kế để hoạt động ổn định trong các điều kiện khắc nghiệt, với độ bền cao và khả năng chống ẩm, chống bụi vượt trội. Điều này không chỉ kéo dài tuổi thọ của thiết bị mà còn giảm thiểu chi phí bảo trì. Đặc biệt, với chất lượng vượt trội nhưng biến tần Inovance lại có giá thành ngang biến tần LS, giúp người dùng vừa sở hữu được biến tần hiệu quả nhưng với chi phí phải chăng.
Một số dòng sản phẩm nổi bật của biến tần Inovance có thể kể đến như:
Kết luận
Trong quá trình vận hành, việc nhận diện và khắc phục mã lỗi biến tần LS là điều thiết yếu để đảm bảo hệ thống hoạt động mượt mà và hiệu quả. Hy vọng những thông tin về mã lỗi biến tần LS trên đã giúp bạn nhanh chóng xử lý các sự cố có thể xảy ra khi sử dụng biến tần. Nếu lỗi không tự xử lý được, liên hệ ngay Bình Dương AEC qua số hotline 0904.584.886 và hoặc Zalo OA để được tư vấn và hỗ trợ nhanh nhất!
