Các cổng kết nối truyền thông HMI

Trong thời đại công nghiệp 4.0, việc tối ưu hóa quy trình sản xuất là vô cùng quan trọng, và các cổng kết nối truyền thông trên HMI đóng vai trò then chốt trong việc này. Hãy cùng Bình Dương AEC tìm hiểu các loại cổng kết nối truyền thông HMI phổ biến nhất hiện nay, thông qua bài viết này nhé!

Các cổng kết nối truyền thông HMI

RS232/422/485

RS-232, RS-422 và RS-485 là ba tiêu chuẩn giao tiếp nối tiếp được phát triển bởi Hiệp hội các ngành công nghiệp điện tử (EIA). RS-232, RS-422 và RS-485 cũng là các cổng kết nối vật lý cơ bản nhất trên các HMI. Mỗi tiêu chuẩn đều có những đặc điểm riêng biệt về tốc độ truyền dữ liệu, khoảng cách và số lượng thiết bị kết nối.

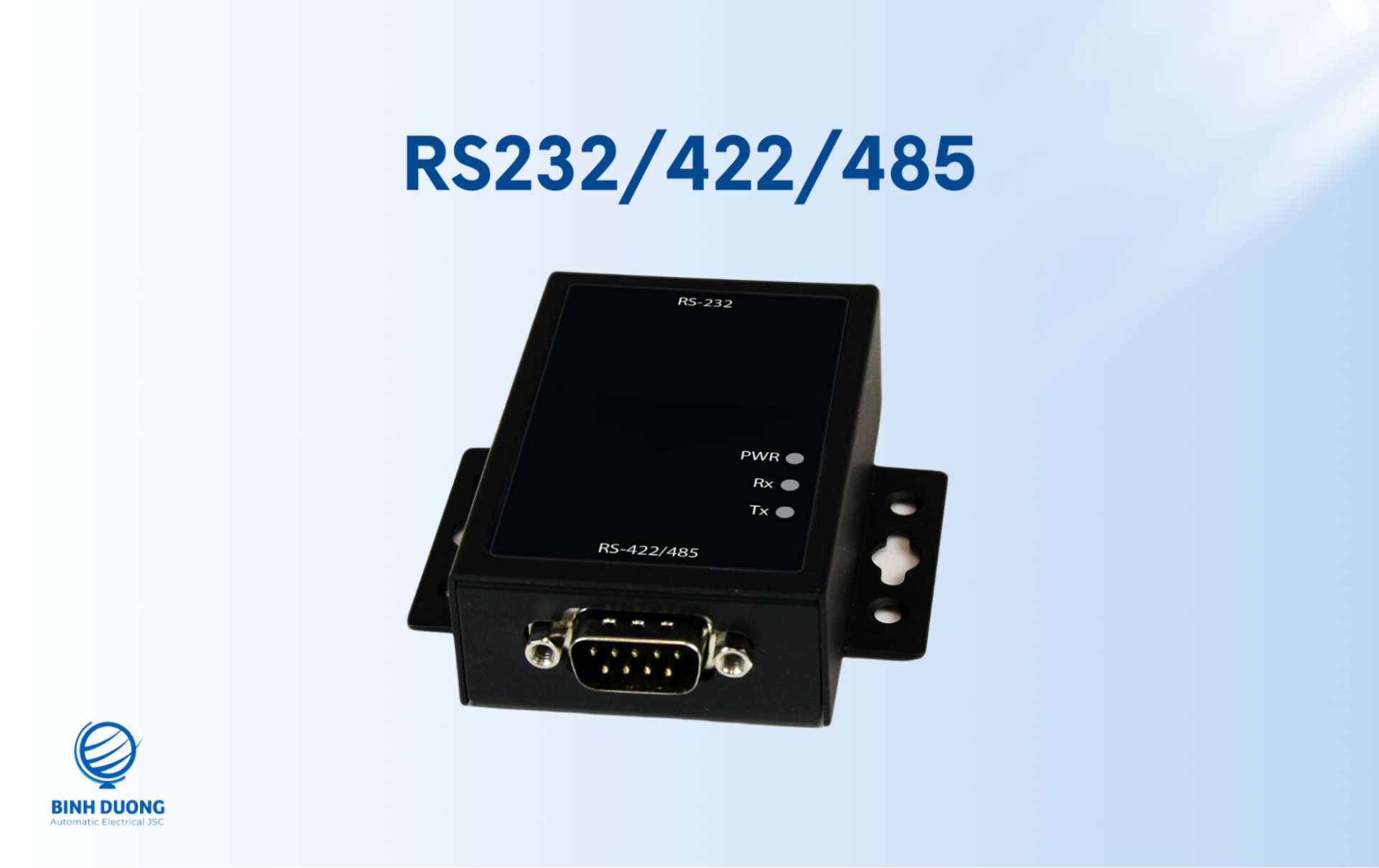

Truyền thông HMI RS232/422/485

• RS-232, tiêu chuẩn lâu đời và phổ biến nhất, thường được sử dụng để kết nối các thiết bị đơn giản như chuột và bàn phím với máy tính. Tuy nhiên, RS-232 lại có hạn chế về khoảng cách và khả năng nhiễu.
• RS-422 là phiên bản nâng cấp của RS-232, cho phép truyền dữ liệu với tốc độ cao hơn và khoảng cách xa hơn. RS-422 thường được sử dụng trong các ứng dụng công nghiệp cần sự ổn định.
• RS-485 là tiêu chuẩn phổ biến khác trong công nghiệp, cho phép kết nối nhiều thiết bị trên cùng một bus và có khả năng chống nhiễu tốt.

USB

Cổng USB (Universal Serial Bus) trên màn hình HMI là một cổng kết nối đa năng, cho phép bạn kết nối HMI với nhiều thiết bị ngoại vi khác nhau. Cổng USB này đóng vai trò quan trọng trong việc truyền dữ liệu, nâng cấp phần mềm, và mở rộng khả năng của HMI.

Cổng 4 – Truyền thông  HMI USB

Bên cạnh đó, USB còn đóng vai trò quan trọng trong việc sao lưu toàn bộ dữ liệu cơ cấu, dữ liệu quá trình của HMI để bảo vệ dữ liệu và khôi phục khi cần thiết. Ngoài ra, bạn có thể dễ dàng chuyển các file hình ảnh, logo, font chữ, hoặc các file cấu hình khác từ máy tính cá nhân vào HMI thông qua cổng USB

Sử dụng cổng USB trên HMI để nạp chương trình cho HMI:

>> Xem thêm: Hướng dẫn nạp chương trình HMI Flexem bằng USB – YouTube

Ethernet

Ethernet là một công nghệ mạng sử dụng để kết nối các thiết bị máy tính với nhau, tạo thành một mạng nội bộ (LAN). Ethernet cung cấp tốc độ truyền dữ liệu rất cao, giúp cho việc truyền tải các dữ liệu lớn, phức tạp trở nên nhanh chóng và mượt mà.

Truyền thông HMI Ethernet – Cổng số 6

Với Ethernet, HMI có thể kết nối với nhiều thiết bị khác nhau trong cùng một mạng, tạo thành một hệ thống tự động hóa tích hợp. Qua cổng Ethernet, người dùng có thể truy cập và điều khiển HMI từ xa thông qua mạng Internet, giúp cho việc giám sát và quản lý hệ thống trở nên thuận tiện hơn.

MODBUS

MODBUS là một giao thức truyền thông công nghiệp có thể giao tiếp và trao đổi dữ liệu với các thiết bị khác trong hệ thống tự động hóa, như PLC (Bộ điều khiển logic khả trình), biến tần, cảm biến, v.v. Nó hoạt động như một “cổng” để các thiết bị này có thể truyền tải và nhận các thông tin về trạng thái, dữ liệu đo lường, lệnh điều khiển, v.v.

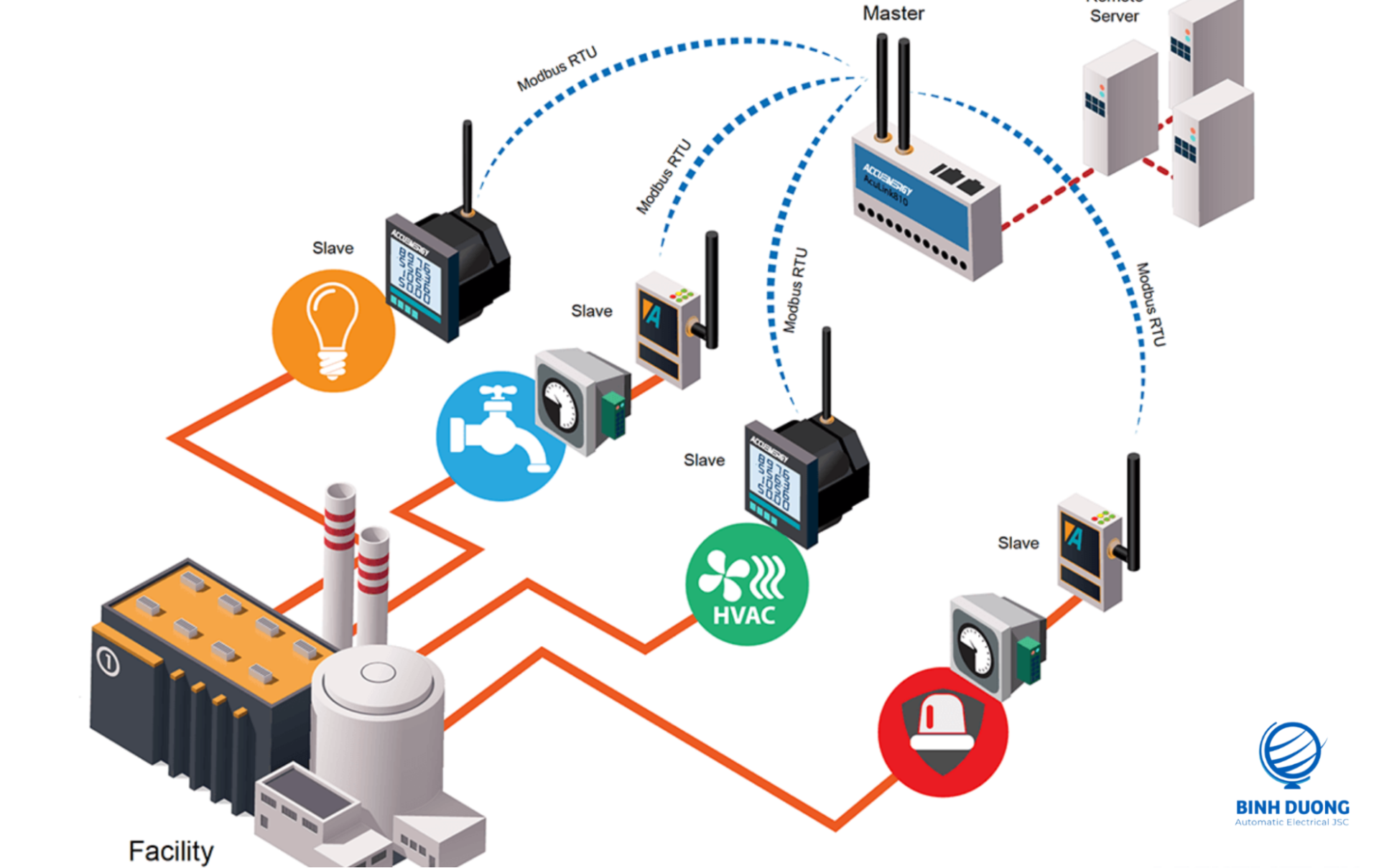

Giao thức MODBUS

Thông thường, HMI sử dụng cổng MODBUS để đọc dữ liệu từ các thiết bị khác, như giá trị cảm biến, trạng thái của các thiết bị điều khiển, v.v. Bên cạnh đó, HMI gửi các lệnh điều khiển đến các thiết bị khác qua thông qua MODBUS, ví dụ như thay đổi tốc độ của một động cơ, bật/tắt một van. Đặc biệt bạn có thể sử dụng truyền thông HMI MODBUS để thay đổi cấu hình HMI.

MQTT

Cổng MQTT trong HMI là một thành phần quan trọng đóng vai trò là cầu nối giữa các thiết bị công nghiệp, cảm biến và hệ thống điều khiển với phần mềm HMI. Nó cho phép các thiết bị này giao tiếp và trao đổi dữ liệu một cách hiệu quả, giúp cho việc giám sát và điều khiển quá trình sản xuất trở nên dễ dàng hơn.

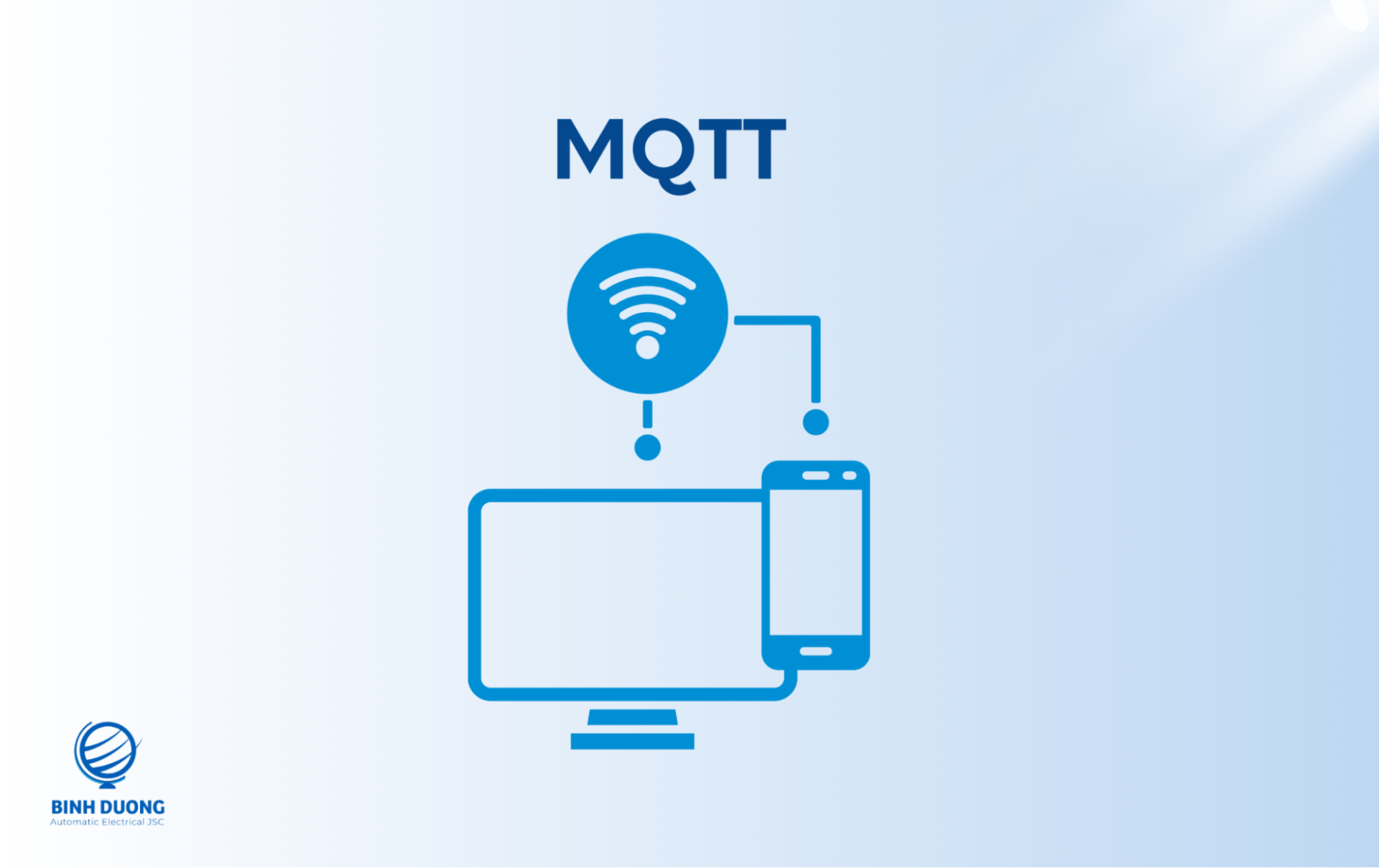

Truyền thông HMI MQTT (Message Queuing Telemetry Transport)

Cụ thể, trong HMI, MQTT đóng vai trò như một trung gian, nó nhận các dữ liệu từ các thiết bị công nghiệp (như PLC, cảm biến,…) và chuyển đổi sang định dạng MQTT. Sau đó, các dữ liệu này được gửi đến một broker MQTT (máy chủ MQTT) để phân phối cho các thiết bị hoặc ứng dụng khác đã đăng ký.

EtherNET/IP

EtherNet/IP là cổng đóng vai trò quan trọng trong việc truyền dữ liệu giữa HMI và các thiết bị khác trong hệ thống tự động hóa. HMI sử dụng dữ liệu nhận được từ EtherNet/IP để hiển thị trực quan các thông số quá trình, trạng thái thiết bị, đồ thị và biểu đồ.

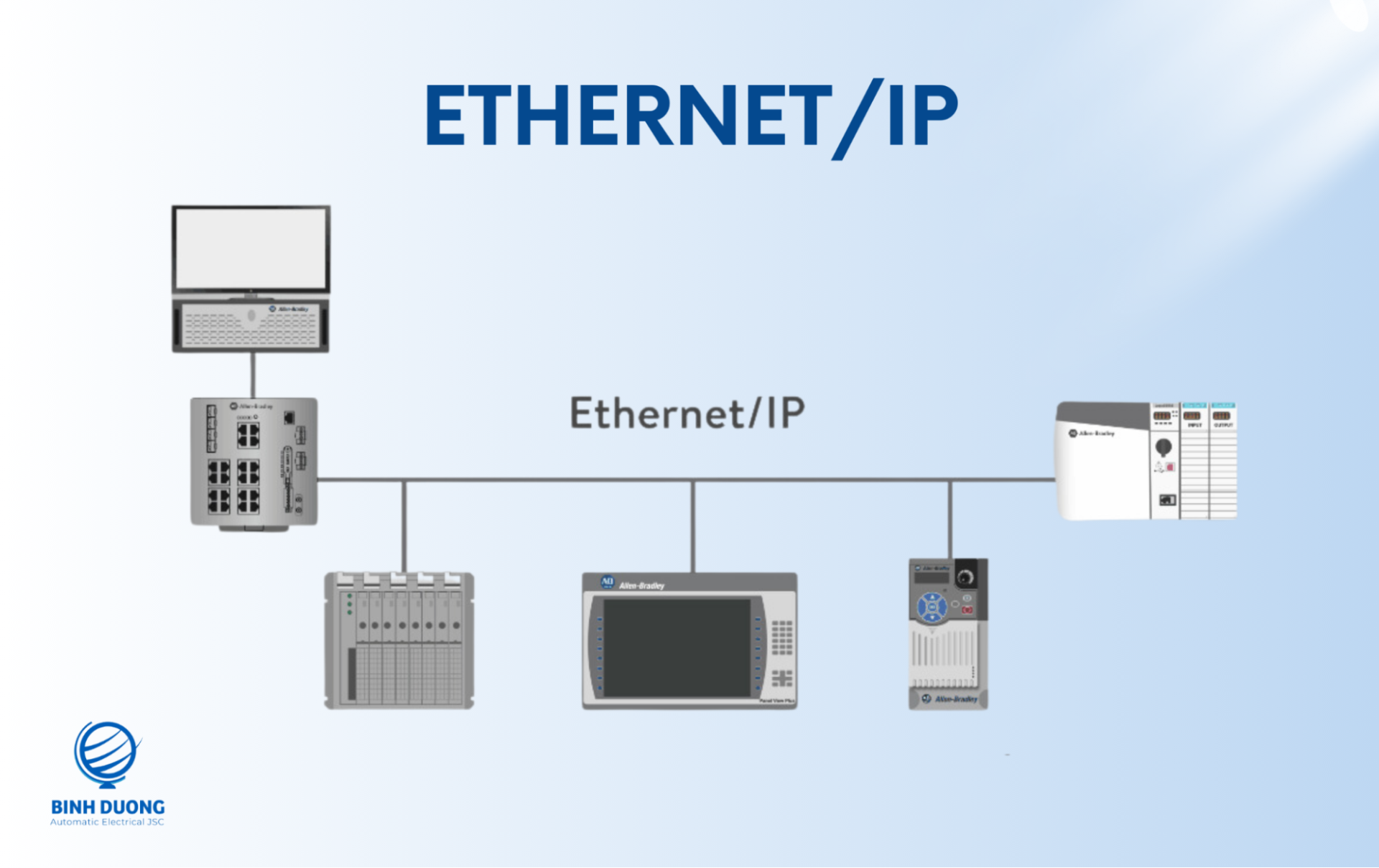

Truyền thông HMI EtherNet/IP

Người vận hành có thể điều khiển các thiết bị thông qua HMI, với các lệnh điều khiển được gửi qua EtherNet/IP. Ngoài ra, HMI còn cho phép người dùng cấu hình các thông số của hệ thống, và những thông số này sẽ được lưu trữ và truyền đi qua EtherNet/IP.

CANOpen

CANopen là một giao thức truyền thông công nghiệp được xây dựng dựa trên giao thức CAN (Controller Area Network). Nó cung cấp một lớp ứng dụng cho CAN, mang đến nhiều tính năng và khả năng mở rộng hơn cho HMI. biến CAN thành một giao thức mạnh mẽ và linh hoạt cho các hệ thống tự động hóa.

Truyền thông HMI CANOpen

CANopen trong HMI đóng vai trò quan trọng trong việc kết nối các thiết bị khác nhau trong hệ thống, bao gồm cảm biến, bộ điều khiển, động cơ và HMI. Giao thức CANopen cho phép truyền dữ liệu giữa các thiết bị một cách nhanh chóng và hiệu quả, đảm bảo thông tin luôn được cập nhật kịp thời.

Profinet

Profinet là truyền thông HMI được thiết kế để thu thập dữ liệu từ và điều khiển thiết bị trong các hệ thống công nghiệp, đặc biệt mạnh mẽ trong việc cung cấp dữ liệu theo thời gian thực với độ trễ rất thấp.

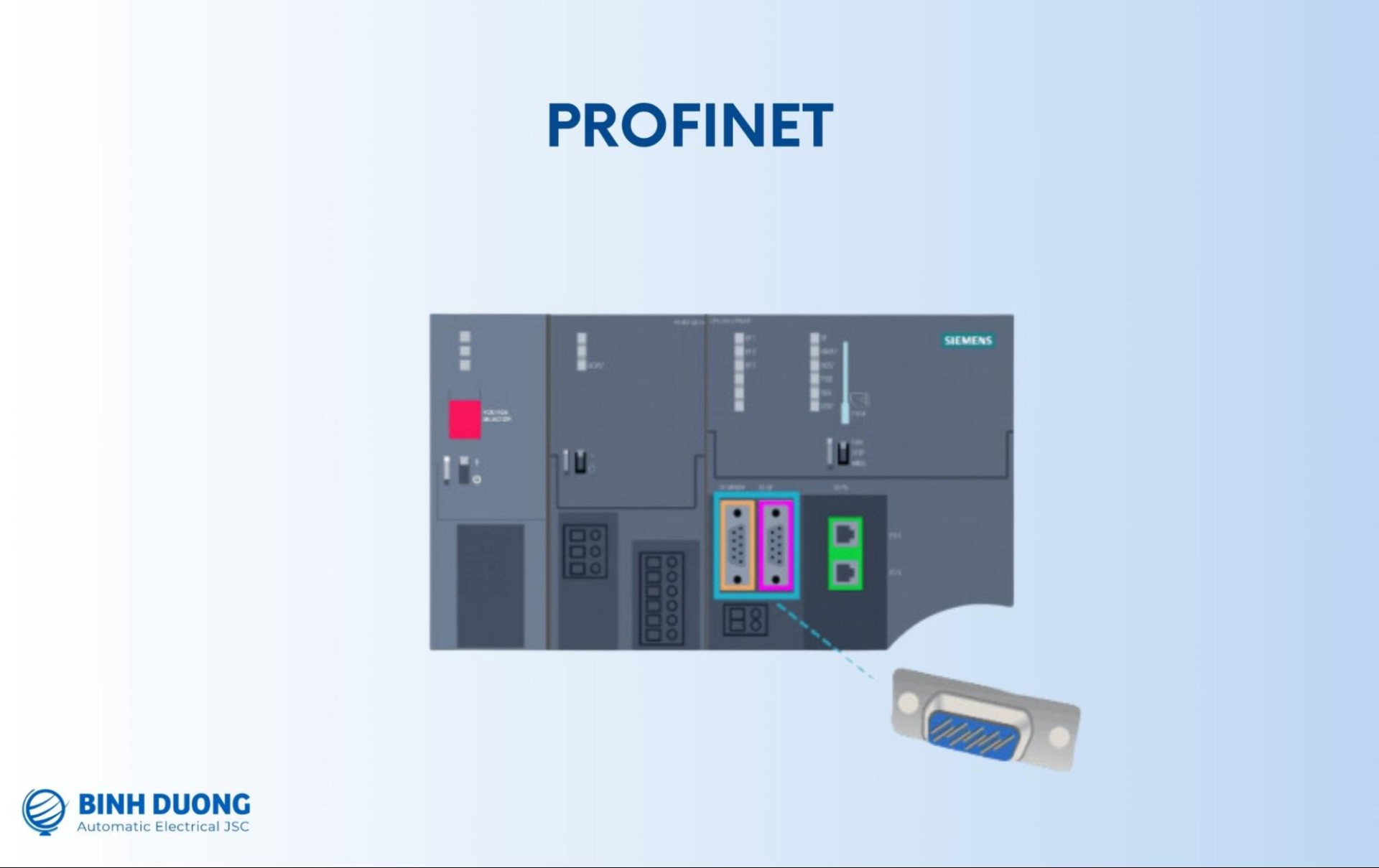

Cổng Profinet

Khi hoạt động, profinet cho phép HMI trao đổi dữ liệu với các thiết bị khác trong hệ thống tự động hóa như PLC, biến tần, cảm biến, … Điều này giúp HMI hiển thị các thông số quá trình, trạng thái của các thiết bị và cho phép người vận hành điều khiển các thiết bị này một cách trực tiếp.

Tại sao cần quan tâm đến các cổng truyền thông trên HMI

Khả năng kết nối truyền thông là yếu tố cực kỳ quan trọng khi lựa chọn HMI (Giao diện người-máy). Do đó, việc xem xét kỹ lưỡng các cổng truyền thông có sẵn là cần thiết để đảm bảo rằng thiết bị có thể tương thích và đáp ứng nhu cầu sử dụng trong hệ thống của bạn.

Nâng cao tính linh hoạt

Ngoài việc tăng cường hiệu quả sản xuất, HMI còn nâng cao tính linh hoạt trong quy trình làm việc. Các cổng truyền thông trên HMI hỗ trợ nhiều giao thức khác nhau, cho phép kết nối với nhiều loại thiết bị. Điều này không chỉ giúp mở rộng hệ thống dễ dàng mà còn cho phép kết nối thêm các thiết bị mới mà không cần thay đổi phần cứng của HMI, từ đó tạo ra một môi trường sản xuất linh hoạt và dễ dàng thích ứng với sự thay đổi.

Lời kết

Các cổng kết nối truyền thông HMI không chỉ là cầu nối giữa các thiết bị mà còn là yếu tố quyết định đến hiệu quả và tính linh hoạt trong quy trình sản xuất. Việc lựa chọn HMI với các cổng phù hợp sẽ giúp doanh nghiệp tối ưu hóa hoạt động, giảm thiểu lỗi và nâng cao năng suất. . Nếu bạn có bất kì câu hỏi gì vui lòng liên hệ Bình Dương AEC qua số hotline 0904.584.886 và hoặc Zalo OA để được hỗ trợ nhanh nhất nhé
