Với nhu cầu vận chuyển hàng hoá và vật liệu tăng cao hiện nay, thang nâng hàng đã trở thành một thiết bị quan trọng trong các ngành công nghiệp và xây dựng. Bởi thường xuyên phải nâng hàng hóa cồng kềnh với trọng lượng lớn khiến thiết bị xuất hiện tình trạng giật cục, sụt áp và nhanh chóng hao mòn cơ khí. Để khắc phục những hạn chế trên, Bình Dương AEC giới thiệu đến bạn giải pháp lắp đặt biến tần cho thang nâng hàng giúp giảm sốc cơ khí.
Thang nâng hàng là gì?
Thang nâng hàng là thiết bị được thiết kế nhằm mục đích di chuyển hàng hóa giữa các tầng tại các nhà xưởng, kho hàng hay công trình xây dựng. Hoạt động chính của thang nâng hàng là tải hàng, nâng hạ giúp hỗ trợ cho việc xuất nhập kho, vận chuyển vật liệu xây dựng.
Với các công việc yêu cầu tần suất di chuyển hàng hoá lớn thì việc ứng dụng thang hàng giúp tiết kiệm thời gian, gia tăng hiệu quả công việc và giảm chi phí nhân công bê vác. Ngoài ra, với sự đa dạng trong tải trọng, khi lắp đặt thang nâng hàng mang đến cho người sử dụng nhiều tiện lợi và đáp ứng nhiều yêu cầu khác nhau trong công việc.

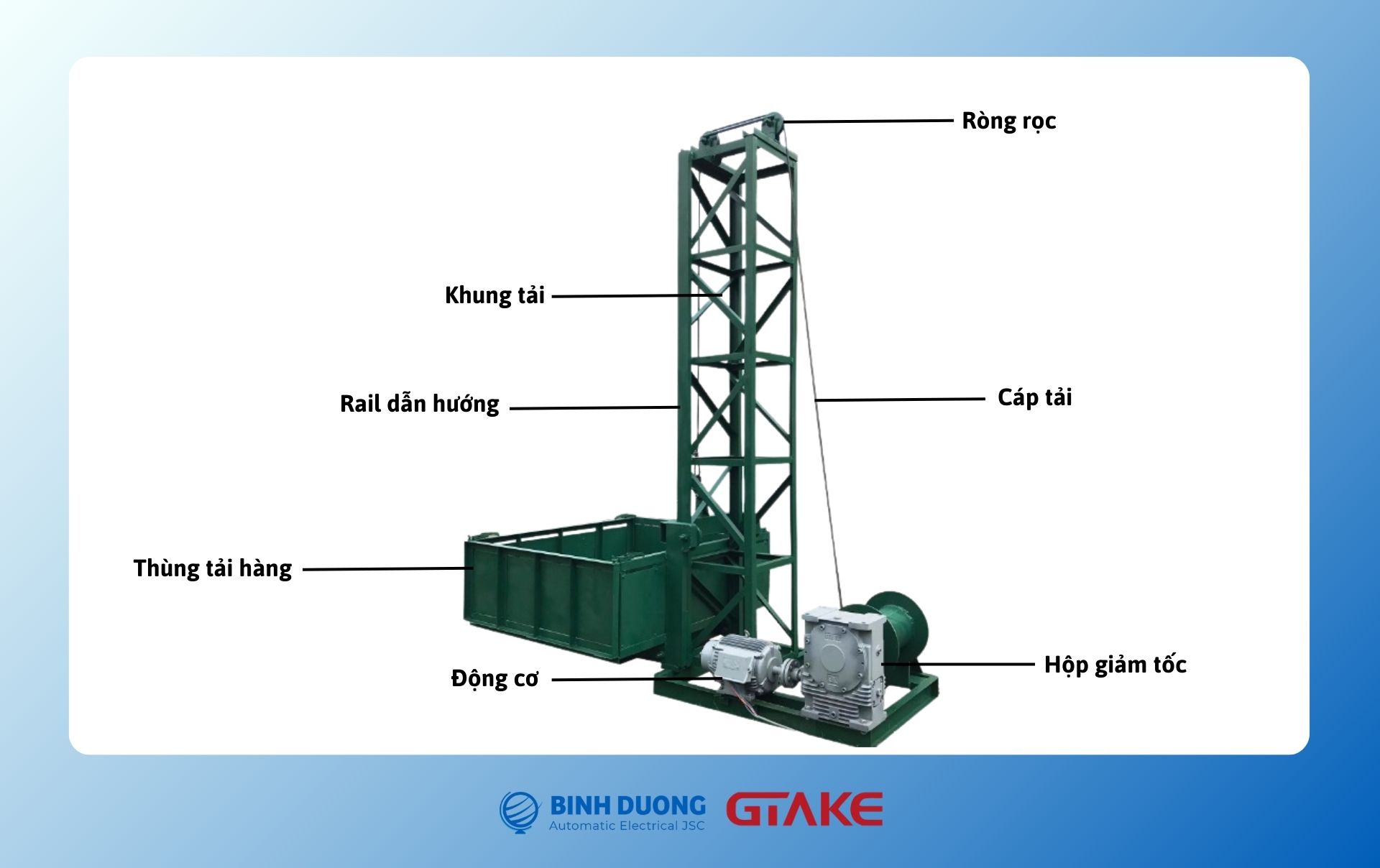

Cấu tạo của thang nâng hàng
Thang nâng hàng có cấu tạo khá đơn giản với khung nâng hạ, động cơ và hệ điện điều khiển:
- Khung nâng hạ: Thường được làm bằng thép hoặc nhôm, bao gồm trụ thẳng đứng và thùng hàng với nhiều thiết kế và mức độ chịu tải khác nhau phù hợp với nhu cầu sử dụng.
- Động cơ: Là bộ phận cung cấp lực kéo thùng hàng nâng lên và hạ xuống, thường là máy tời chuyên dụng có tải trọng phù hợp với khối lượng của hàng hoá.
- Hệ điện điều khiển: Bao gồm tủ điện, mạch điện điều khiển, nút gọi tầng, biến tần cho thang hàng, v.v. sử dụng để điều khiển động cơ.
Thực trạng hiện nay của khách hàng
Hệ thống này sử dụng phanh cơ khí, gây sốc cao và thường xuyên gây ra hiện tượng giật cục bộ.
Việc khởi động trực tiếp làm sụt áp, ảnh hưởng trực tiếp đến các thiết bị khác và hệ thống điện
Thường dừng không chính xác khi tải thay đổi gây khó khăn khi vận hành
Giải pháp của Bình Dương AEC cho thang nâng hàng
Nguyên lý hoạt động của biến tần cho thang nâng hàng
Hoạt động theo nguyên lý điều khiển vòng kín và được tích hợp vào mạch điều khiển của thang nâng hàng giúp biến tần có thể thay đổi tần số dòng điện cho động cơ dẫn tới có thể thay đổi tốc độ quay của trục động cơ giúp vận hành mượt mà và êm ái.
Khi người vận hành chọn chức năng nâng hạ trên bảng điều khiển, tín hiệu này được gửi đến bộ điều khiển của biến tần để bắt đầu vận hành. Lúc này, biến tần sử dụng mạch chỉnh lưu để chuyển đổi nguồn điện xoay chiều từ lưới điện thành nguồn điện một chiều ổn định. Phần mạch trung gian sẽ lưu trữ và cung cấp nguồn điện một chiều này cho hệ thống.
Tiếp theo, mạch nghịch lưu của biến tần sẽ tiếp nhận nguồn điện một chiều từ mạch trung gian và chuyển đổi nó thành dòng điện xoay chiều có tần số và điện áp phù hợp để cung cấp cho động cơ thang nâng. Hệ thống này điều chỉnh tần số và điện áp đầu ra của dòng điện xoay chiều, cho phép kiểm soát tốc độ và hướng di chuyển của thang.
Động cơ thang nâng nhận nguồn điện từ mạch nghịch lưu, tốc độ và hướng di chuyển sẽ được điều chỉnh bởi bộ điều khiển. Bộ điều khiển này cũng đảm bảo an toàn cho động cơ bằng cách ngăn ngừa các sự cố như quá tải, quá dòng và quá nhiệt. Theo tín hiệu từ biến tần, động cơ thang nâng di chuyển thang lên hoặc xuống theo hướng đã chọn, đảm bảo quá trình vận hành mượt mà và an toàn.

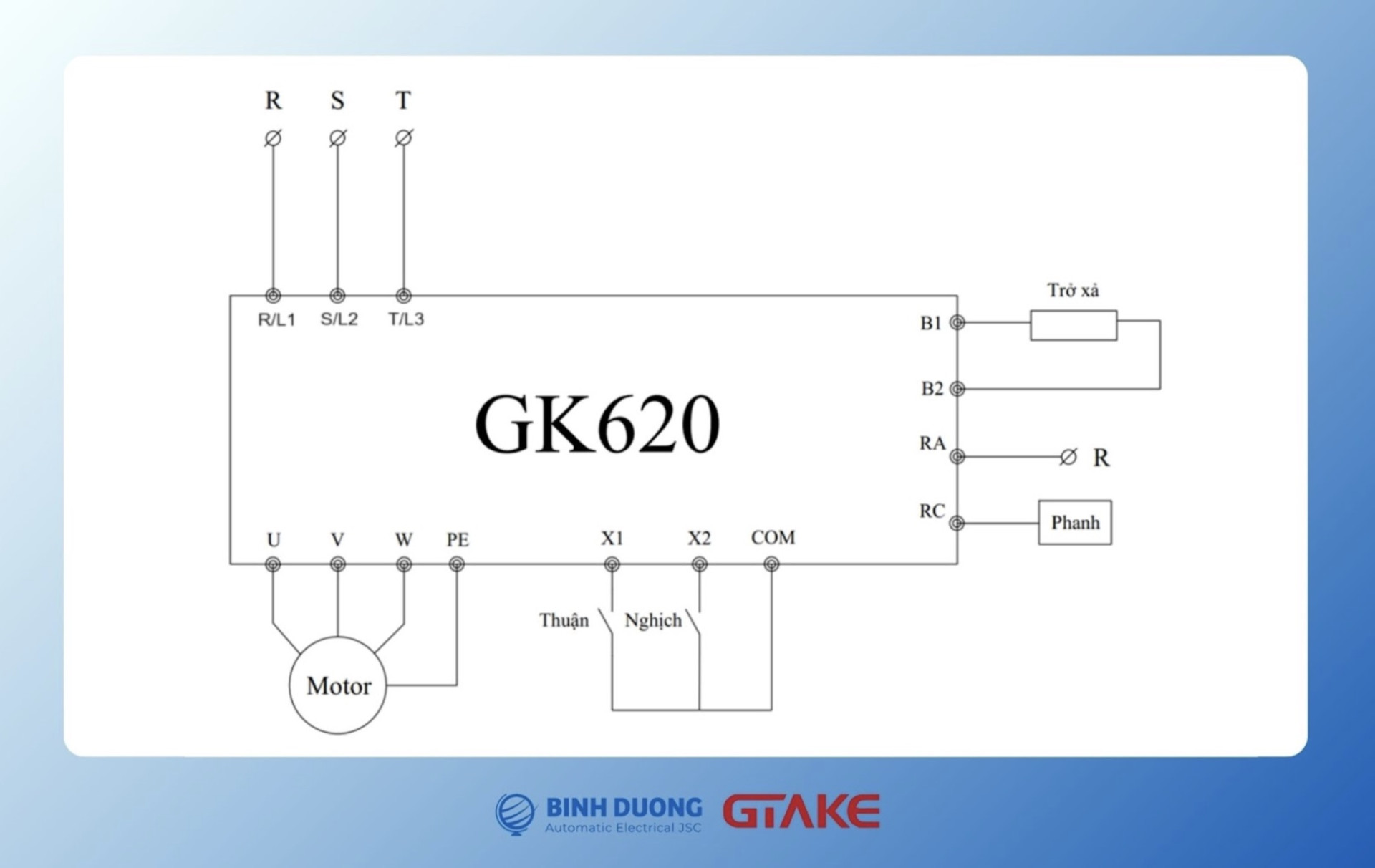

Sơ đồ đấu nối biến tần GTAKE GK620 cho thang nâng hàng
Thông số cài đặt biến tần GTAKE GK620 cho thang nâng hàng
Để ứng dụng biến tần cho thang nâng hàng có thể tận dụng được tối đa tính năng, bạn cần lưu ý cài đặt đúng các thông số cho GTAKE GK620 như dưới đây:
| Thông số cài đặt | Giá trị cài đặt | Đơn vị | Giải thích |
| A0-03 | 3 | Reset biến tần về mặc định | |
| B1-00 | 1 | Lệnh chạy qua công tắc ngoài | |
| B1-18 | 1 | Kích hoạt trở xả | |
| B2-01 | 2 | Giây (s) | Thời gian tăng tốc |
| B2-02 | 1 | Giây (s) | Thời gian giảm tốc |
| C0-01 | 3 | Chân X1 chạy thuận | |
| C0-02 | 4 | Chân X2 chạy ngược | |
| C1-02 | 10 | Dùng tiếp điểm relay RA-RC để đóng mở phanh | |
| C1-10 | 5 | Hz | Tần số mở phanh |
| C1-11 | 4 | Hz | Tần số đóng phanh |
| Cài đặt thông số động cơ | |||
| D0-01 | kW | Công suất định mức động cơ | |
| D0-02 | V | Điện áp định mức động cơ | |
| D0-03 | A | Dòng điện định mức động cơ | |
| D0-04 | Hz | Tần số định mức | |
| D0-05 | Số cặp cực động cơ | ||
| D0-06 | Vòng/phút | Tốc độ định mức động cơ | |
Lợi ích khi lắp đặt biến tần GTAKE GK620 cho thang nâng hàng
Trước những khó khăn mà khách hàng đang gặp phải, Bình Dương AEC đề xuất lắp đặt biến tần GTAKE GK620 cho thang nâng hàng giúp quy trình vận hành hiệu quả hơn:
- Có thể cài đặt nhiều cấp tốc độ khác nhau giúp vận hành linh hoạt hơn, giảm sốc cơ khí, do đó kéo dài tuổi thọ của các kết cấu cơ khí.
- Tăng năng suất vận chuyển, tốc độ chạy.
- Giúp thang vận hành êm ái, mượt mà hơn, loại bỏ dòng khởi động và tránh giật cơ khí khi dừng gấp.
- Khởi động qua biến tần giúp chống sụt áp của hệ thống điện và không ảnh hưởng đến các thiết bị đang vận hành khác.
- Tiết kiệm năng lượng, giảm chi phí bảo trì mang lại lợi ích kinh tế cho người dùng.
Giải pháp lắp đặt biến tần cho máy xúc điện
| Biến tần GTAKE GK620 |
|
>> Tham khảo bài viết: Biến tần thang máy là gì? Mua biến tần thang máy giá tốt ở đâu?
