Hiện nay, băng tải là một bộ phận không thể thiếu trong dây chuyền sản xuất, giúp vận chuyển hàng hóa, tối ưu quy trình sản xuất. Để có thể vận hành ổn định, việc lắp đặt biến tần cho băng tải là cần thiết nhằm kiểm soát tốc độ và tối ưu hóa năng lượng tiêu thụ. Bình Dương AEC xin giới thiệu đến bạn ứng dụng biến tần GTAKE GK620 cho hệ thống băng tải đem lại hiệu suất ổn định, vận hành êm ái với chi phí phù hợp nhất.

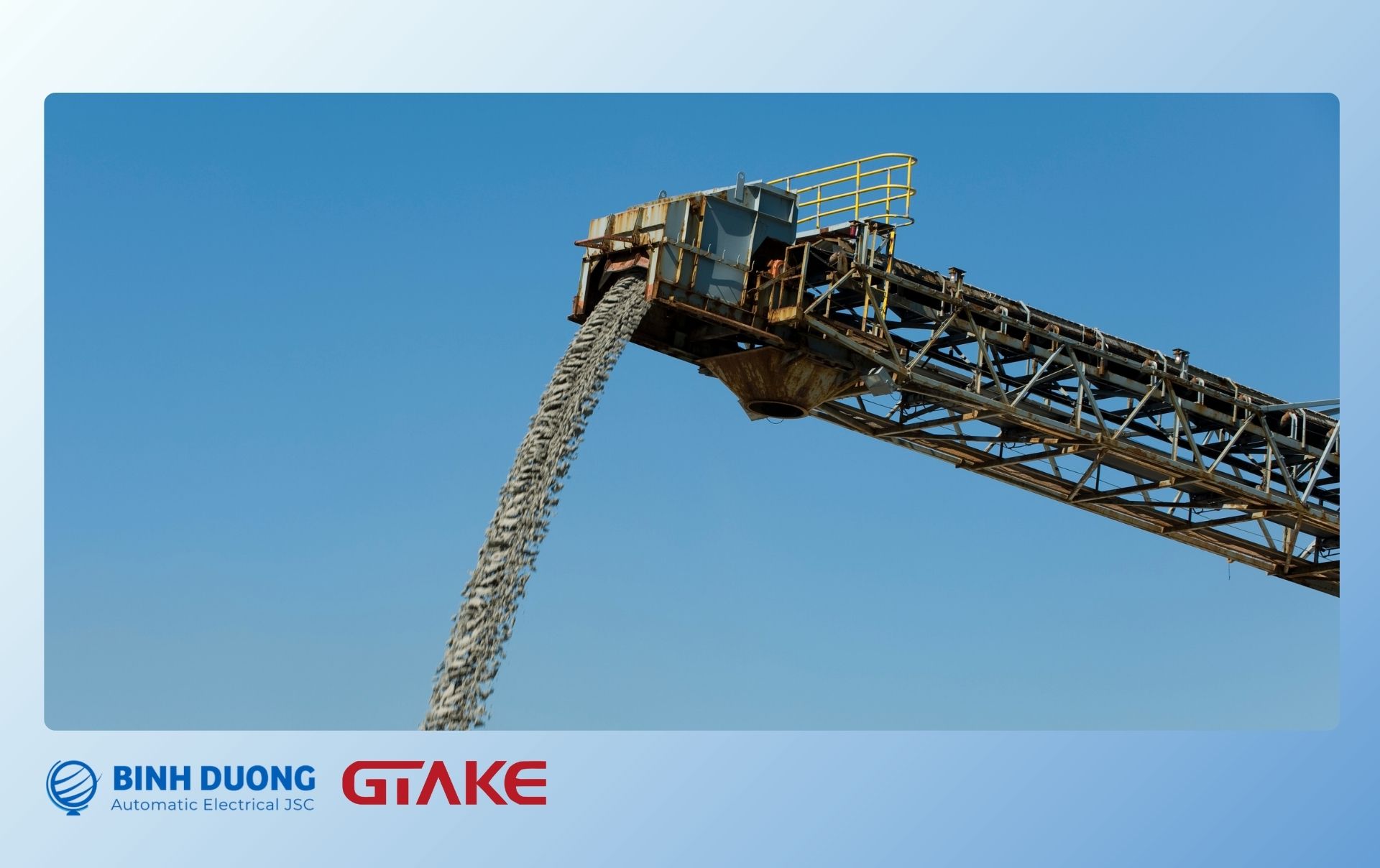

Băng tải là gì?
Băng tải hay còn được gọi là băng chuyền là một bộ máy cơ khí giúp vận chuyển đồ vật, hàng hóa từ điểm này sang điểm khác trong quy trình sản xuất. Băng tải giúp công đoạn vận chuyển hàng hóa bằng sức lao động thông thường. Nhờ đó, tiết kiệm thời gian, giảm chi phí và tạo nên môi trường làm việc gọn gàng và an toàn hơn cho người lao động và nhà máy.
Băng tải là một bộ phận quan trọng trong dây chuyền sản xuất, tạo năng suất và giá trị kinh tế cao cho doanh nghiệp, thường được ứng dụng trong các ngành đóng gói, chế biến thực phẩm, chế tạo máy, v.v.

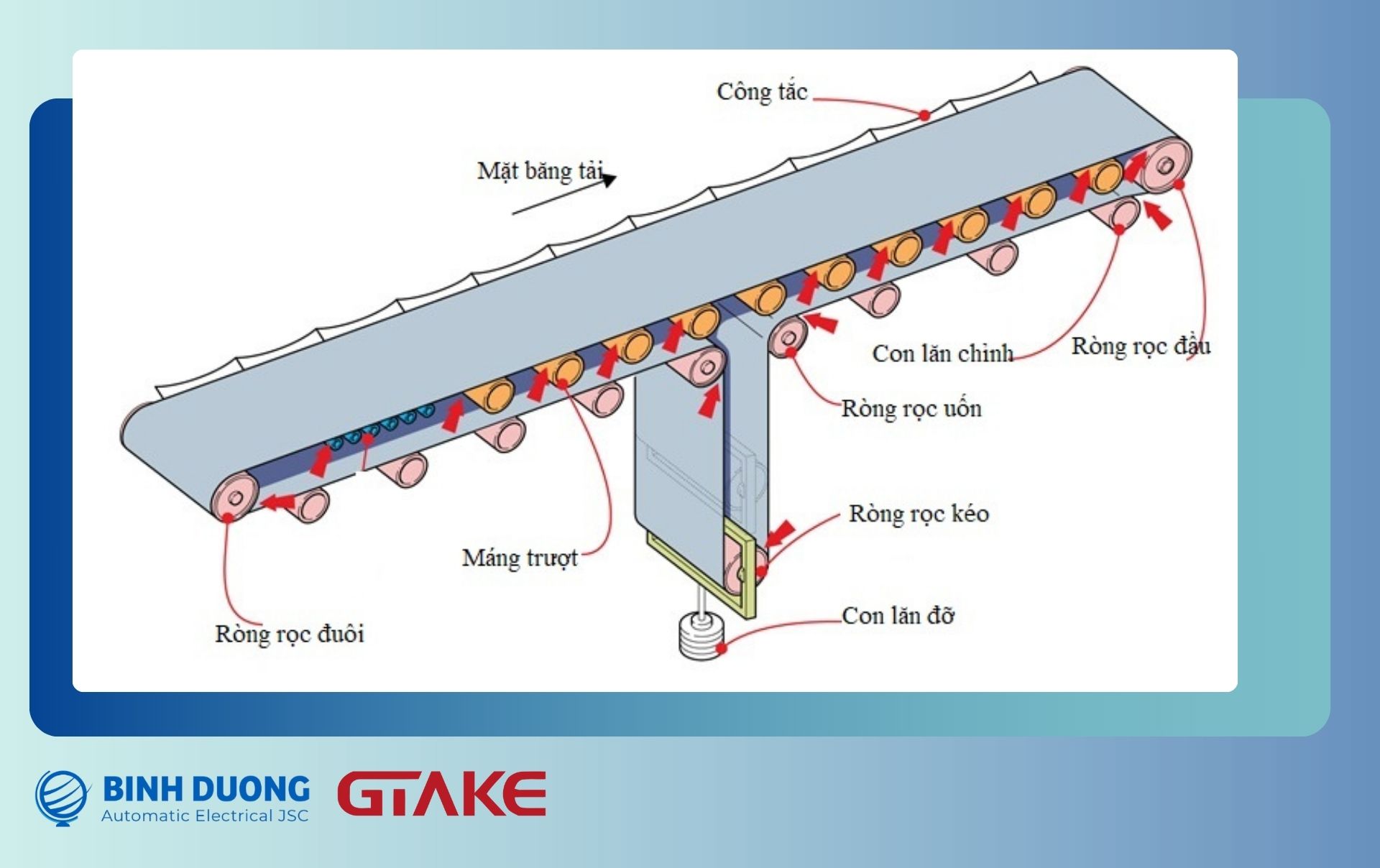

Cấu tạo của băng tải
Tuỳ ứng dụng và mục đích khác nhau mà băng tải có cấu tạo đơn giản hoặc phức tạp. Tuy nhiên về cơ bản băng tải có cấu tạo gồm 6 phần:
- Mặt tải: Đây là phần chính của băng tải, là dải vật liệu liên tục bằng belt, con lăn, xích, lưới, v.v. tùy vào nhu cầu sử dụng.
- Khung tải: Chịu lực cho toàn bộ băng tải, gồm thanh chắn, chân đỡ và các thành phần chịu lực khác.
- Hệ thống trục lăn: Các trục lăn dọc theo băng tải, hỗ trợ di chuyển hệ thống nhờ vòng bi hoặc ổ đỡ. Kích thước trục thường gặp là Ø50, Ø60, Ø76, Ø89, Ø102, v.v.
- Bộ điều khiển: Gồm PLC, biến tần, cảm biến, rơ-le, contactor.
- Cơ cấu truyền động: Rulo kéo, con lăn đỡ, nhông xích.
- Động cơ giảm tốc: Nhiều mức công suất khác nhau từ 25W đến 2.2KW
- Hệ thống hỗ trợ và chống trượt: Gồm bánh xe và hệ thống giữ cho băng tải ổn định, tránh trượt.
Thực trạng hiện nay của khách hàng
Không thể điều chỉnh tốc độ phù hợp cho từng loại hàng hóa, từng khúc trên băng tải.
Dễ gây ra sụt áp làm ngắt máy, dán đoạn quá trình sản xuất.
Vận hành với độ ồn cao, tiêu thụ nhiều năng lượng
Giải pháp của Bình Dương AEC cho băng tải

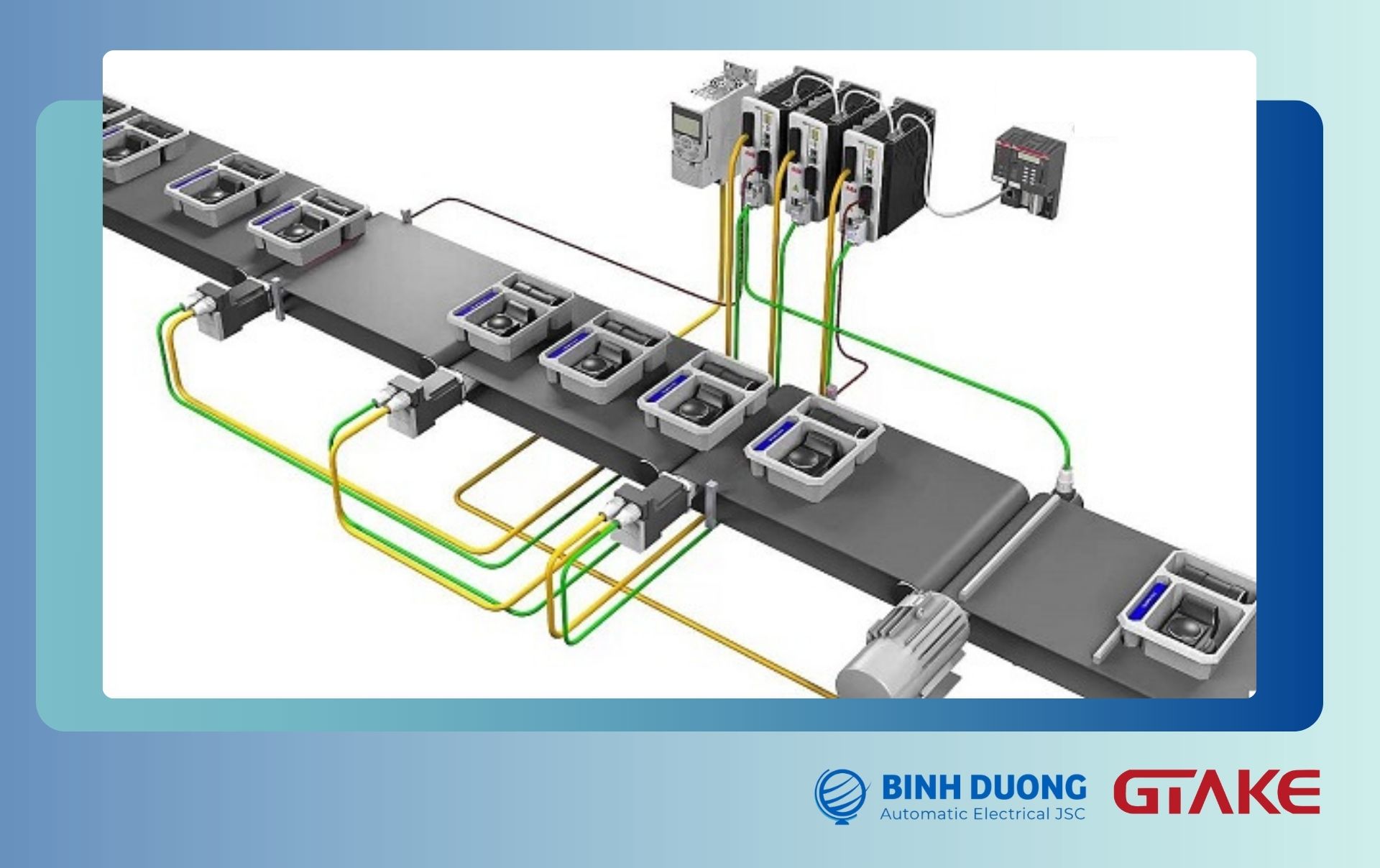

Nguyên lý hoạt động của biến tần cho băng tải
Biến tần cho băng tải nhằm điều chỉnh tốc độ động cơ, giúp băng tải có thể vận hành linh hoạt theo tùy nhu cầu của ngành công nghiệp. Biến tần hoạt động theo nguyên lý thay đổi tần số và điện áp cung cấp cho động cơ, từ đó có thể kiểm soát và điều chỉnh tốc độ của băng tải.
Khi cần thay đổi tốc độ động cơ để phù hợp với hàng hoá hoặc quy trình vận hành, biến tần điều chỉnh tốc độ động cơ phù hợp, đảm bảo băng tải có thể hoạt động ổn định, an toàn. Ngoài ra, biến tần cho băng tải có thể điều chỉnh các tham số như momen, tải trọng giúp cho hệ thống có thể tiết kiệm năng lượng, duy trì sự ổn định cho băng tải.

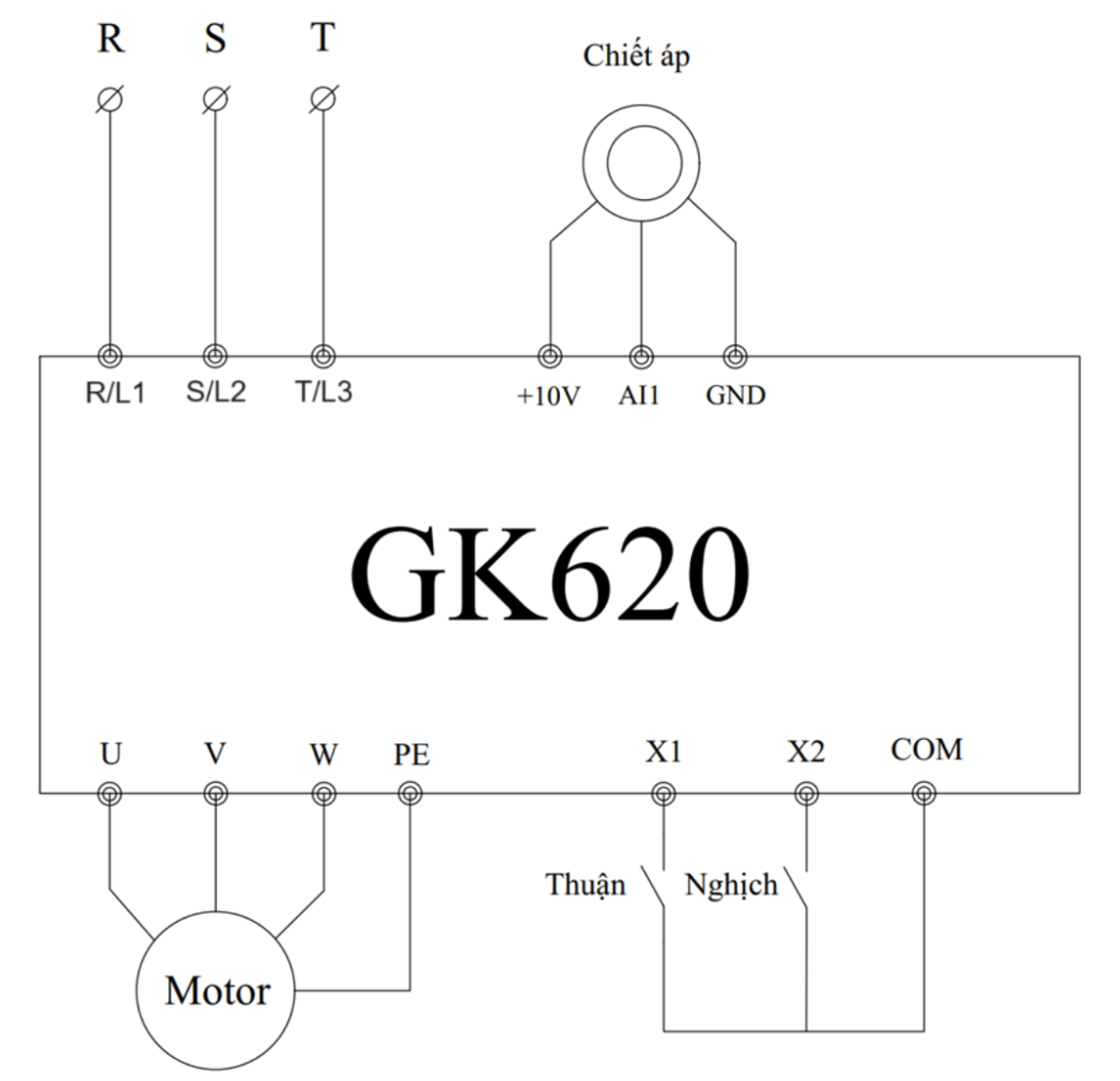

Sơ đồ đấu nối biến tần GTAKE GK620 cho băng tải
- Sơ đồ đấu nối di chuyển băng tải:
Thông số cài đặt biến tần GTAKE GK620 cho băng tải
Ứng dụng biến tần cho băng tải mang đến giải pháp linh hoạt và hiệu quả. Để phát huy tối đa các tính năng của biến tần GK620, bạn cần thiết lập các thông số như sau:
| Thông số cài đặt | Giá trị cài đặt | Đơn vị | Giải thích |
| A0-03 | 3 | Reset biến tần về mặc định | |
| B0-01 | 2 | Điều chỉnh tốc độ qua chiết áp đấu AI1 | |
| B1-00 | 1 | Lệnh chạy qua công tắc ngoài | |
| B2-01 | 6 | Giây (s) | Thời gian tăng tốc |
| B2-02 | 6 | Giây (s) | Thời gian giảm tốc |
| C0-01 | 3 | Chân X1 chạy thuận | |
| C0-02 | 4 | Chân X2 chạy ngược | |
| Cài đặt thông số động cơ | |||
| D0-01 | kW | Công suất định mức động cơ | |
| D0-02 | V | Điện áp định mức động cơ | |
| D0-03 | A | Dòng điện định mức động cơ | |
| D0-04 | Hz | Tần số định mức | |
| D0-05 | Số cặp cực động cơ | ||
| D0-06 | Vòng/phút | Tốc độ định mức động cơ | |
Lợi ích khi lắp đặt biến tần GTAKE GK620 cho băng tải

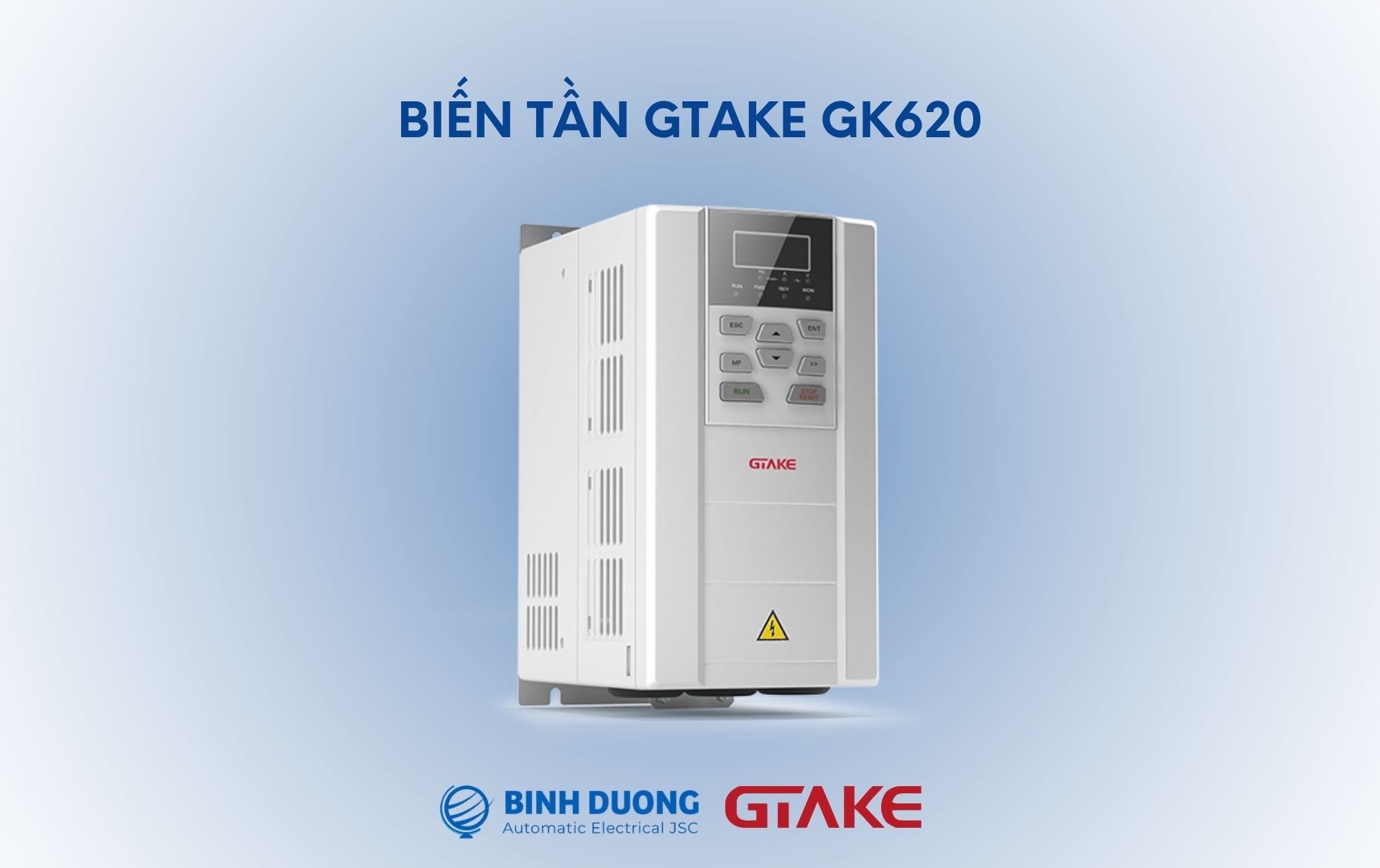

Là dòng biến tần đa năng, GTAKE GK620 được tích hợp với nhiều yêu cầu điều khiển băng tải khác nhau giúp mang lại nhiều lợi ích cho khách hàng:
- Cho phép điều khiển tốc độ băng tải phù hợp với từng loại hàng hoá và quy trình vận hành khác nhau.
- Giảm dòng điện và momen khởi động giúp dòng điện không tăng quá cao tránh tình trạng sụt điện áp, đảm bảo khởi động êm ái, không giật cục.
- Băng tải vận hành trơn tru, ổn định và điều khiển chính xác hơn, có thể chống rung ở tốc độ cao.
- Tiết kiệm điện năng tối đa nhờ giảm dòng khởi động và chạy phù hợp với yêu cầu khác nhau của tải.
- Đơn giản hóa hệ thống vận hành, giảm được chi phí đầu tư và bảo dưỡng.

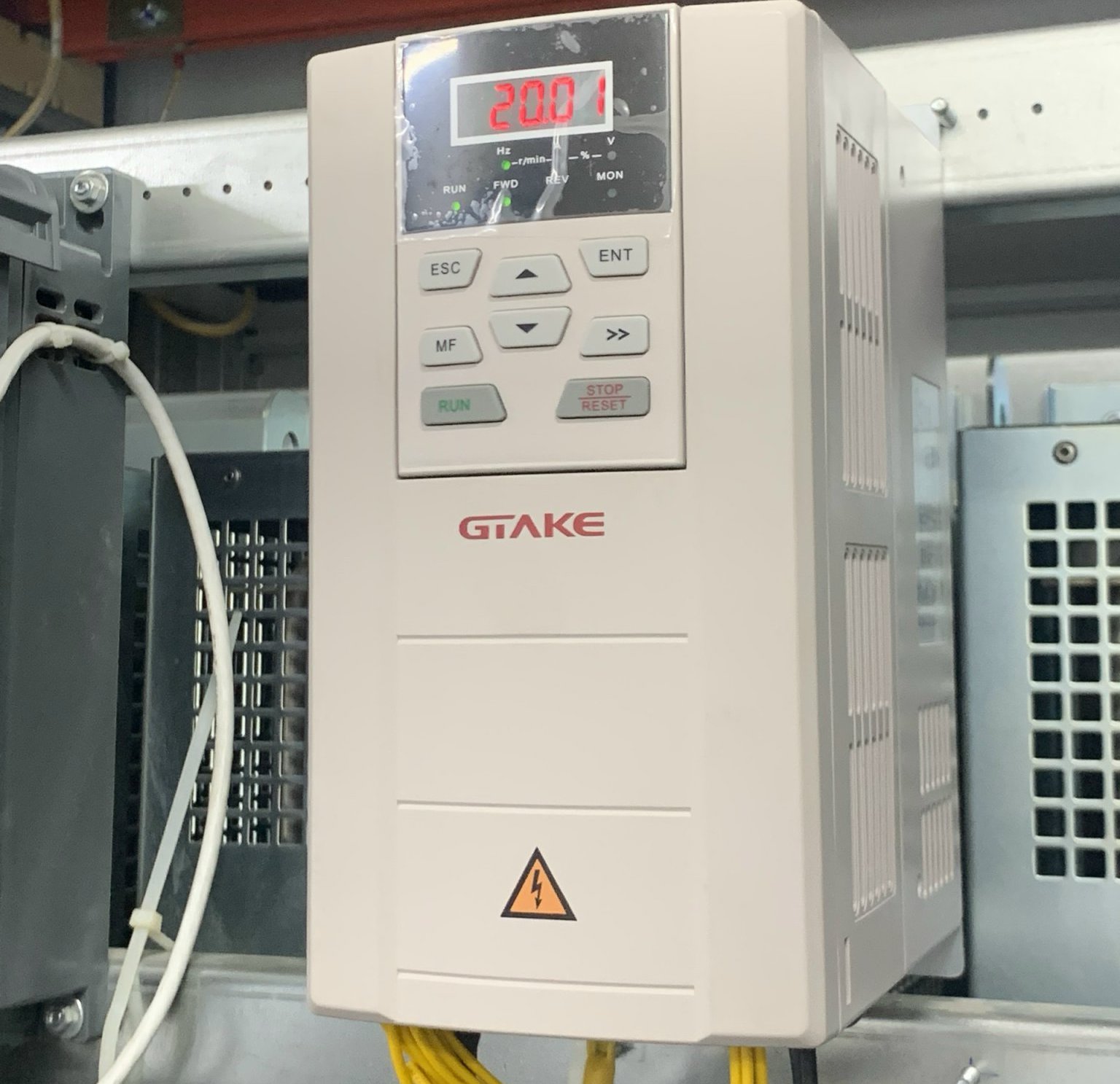

Giải pháp lắp đặt biến tần cho băng tải
| Biến tần GK620 | Với AC 3 pha 380V (-10%) – 480V (+10%) công suất từ 0.75kW đến 450kW tải nặng, 1.5kW đến 500kW tải nhẹ. |
| Tủ điện cho băng tải gồm | Biến tần GK620, PLC, HMI |
