Cẩu tháp là máy công trình quan trọng trong thi công nhà cao tầng, công trình xây dựng quy mô lớn. Để có thể điều khiển và vận hành hệ thống cẩu tháp hiệu quả, kiểm soát tốc độ quay động cơ cần cầu và điều chỉnh vận tốc nâng hạ một cách chính xác thì biến tần là thiết bị không thể thiếu. Cùng Bình Dương AEC khám phá giải pháp ứng dụng biến tần cẩu tháp giúp điều chỉnh công suất điện cẩu tháp hiệu quả.
Cẩu tháp là gì?
Cẩu tháp là loại máy công trình có tác dụng cẩu các thiết bị, máy móc hay các vật nặng ở một độ cao lớn, thường được ứng dụng trong thi công nhà cao tầng, công trình xây dựng. Máy cẩu tháp được lắp ráp từ các đoạn tháp rời và tăng dần theo chiều cao của công trình, có tầm với khá lớn.
Việc ứng dụng cẩu tháp trong sản xuất và xây dựng giúp di chuyển hàng hóa, thiết bị một cách nhanh chóng và giảm thiểu sức lao động và phù hợp với các ngành nghề như xây dựng, cảng biển hay vận chuyển.
Cấu tạo của cẩu tháp
Cẩu tháp là một bộ máy công trình có kích thước lớn với nhiều phần nối với nhau, tuy nhiên nhìn chung cẩu tháp có cấu tạo gồm 5 phần chính:
- Các đoạn lắp ghép: Gồm các đoạn giàn thép được lắp ghép với nhau bằng các mối ghép bu lông chắc chắn. Ở vị trí chân tháp, các đoạn lắp ghép được cố định và liên kết với nhau tạo sự ổn định cho cẩu tháp.
- Cần tháp và cần đối trọng: Cần đối trọng cùng với cần tháp được lắp khớp với phần đầu của tháp ở phương nằm ngang giúp nâng hạ, di chuyển và điều khiển theo nhu cầu sử dụng
- Xe con: Xe con sử dụng hệ thống cáp kéo cho phép điều chỉnh tầm với của cẩu giúp mang vật nâng di chuyển đến vị trí làm việc.
- Thiết bị pa lăng: Bao gồm các puli cố định lắp trên xe con, giúp điều khiển việc nâng, hạ vật liệu.
- Cột ráp: Là các phần nối với nhau để điều chỉnh chiều cao của chân cẩu tháp, giúp tăng hoặc giảm chiều cao của cẩu.
Thực trạng hiện nay của khách hàng
Cẩu bị rung lắc, giật cục trong quá trình điều khiển dẫn đến nhanh hư hỏng cơ khí và không đảm bảo an toàn.
Các mối nối, khớp nối cơ khí và phanh hãm nhanh hỏng, khiến chi phí bảo dưỡng tăng cao.
Việc ngắt bảo vệ khi xảy ra sự cố không hiệu quả, khiến động cơ thường xuyên bị lỗi, hư hỏng.
Tủ điện điều khiển cồng kềnh, đấu nối phức tạp
Giải pháp của Bình Dương AEC cho cẩu tháp
Nguyên lý hoạt động của biến tần cho cẩu tháp
Biến tần cẩu tháp hoạt động theo nguyên lý điều chỉnh tần số và điện áp của nguồn điện, từ đó có thể kiểm soát tốc độ và lực kéo của động cơ. Quá trình này bao gồm 3 giai đoạn:
Giai đoạn 1 – Bộ chỉnh lưu: Là giai đoạn biến tần sử dụng một cầu diode để chuyển đổi dòng AC đầu vào thành dòng DC. Thiết kế này chỉ cho phép dòng điện đầu ra có cực duy nhất, bất kể cực đầu vào, đảm bảo dòng DC ổn định cho các giai đoạn tiếp theo.
Giai đoạn 2 – Điều chỉnh điện áp: Biến tần sử dụng Bộ điều chế độ rộng xung (PWM) giúp lấy dòng DC ở đầu vào và tạo ra các xung có độ rộng thay đổi ở đầu ra, làm dao động điện áp đầu ra theo yêu cầu. Thông qua việc điều chỉnh tần suất và sử dụng tụ điện, biến tần có thể tạo ra một công suất điện cẩu tháp với đầu ra ổn định và phù hợp với yêu cầu vận hành của cẩu tháp.
Giai đoạn 3 – Bộ biến tần: Lúc này, nguồn DC đã được điều chỉnh điện áp sẽ chuyển đổi ngược lại thành nguồn AC với tần số mong muốn. Bộ biến tần ở giai đoạn này tạo ra dòng điện xoay chiều có dạng gần giống sóng hình sin, giúp tối ưu hóa hiệu suất hoạt động của động cơ cho cẩu tháp.

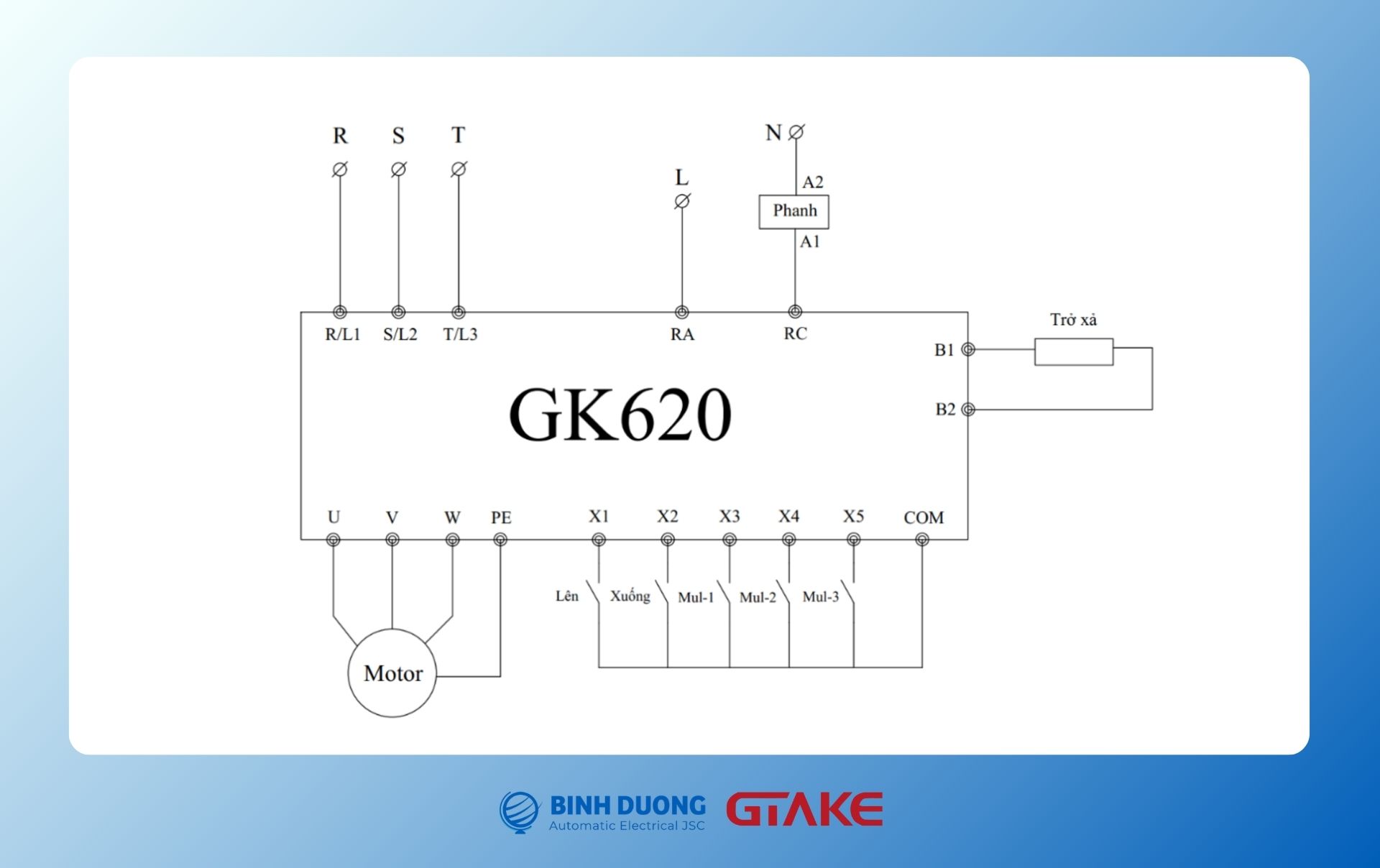

Sơ đồ đấu nối biến tần GTAKE GK620 cho cẩu tháp
Bộ phận nâng hạ:
Bộ phận di chuyển xe con:
Bộ phận mâm xoay:

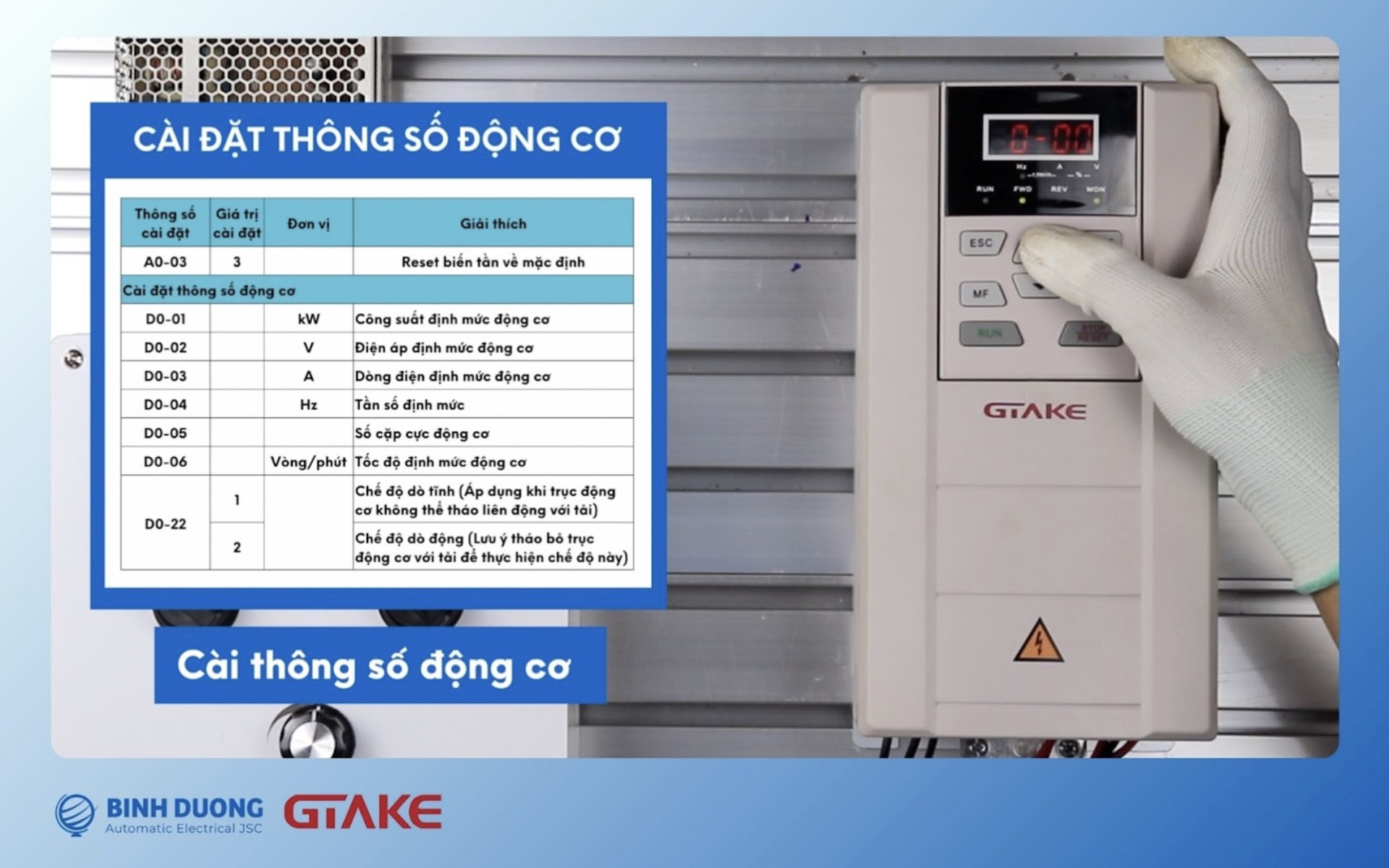

Thông số cài đặt biến tần GTAKE GK620 cho cẩu tháp
Bộ phận nâng hạ
| Thông số cài đặt | Giá trị cài đặt | Đơn vị | Giải thích |
| A0-03 | 3 | Reset biến tần về mặc định | |
| Cài đặt thông số động cơ | |||
| D0-01 | kW | Công suất định mức động cơ | |
| D0-02 | V | Điện áp định mức động cơ | |
| D0-03 | A | Dòng điện định mức động cơ | |
| D0-04 | Hz | Tần số định mức | |
| D0-05 | Số cặp cực động cơ | ||
| D0-06 | Vòng/phút | Tốc độ định mức động cơ | |
| D0-22 | 1 | Chế độ dò tĩnh (Áp dụng khi trục động cơ không thể tháo liên động với tải) | |
| 2 | Chế độ dò động (Lưu ý tháo bỏ trục động cơ với tải để thực hiện chế độ này) | ||
| Ấn nút RUN trên màn hình keypad -> chờ màn hình hiển thị TUNE cho đến khi tắt -> hoàn thành bước cài đặt và dò thông số động cơ | |||
| Cài đặt thông số nâng hạ | |||
| B0-01 | 8 | Chế độ đa cấp tốc độ | |
| B1-00 | 1 | Lệnh chạy bằng công tắc/nút nhấn ngoài | |
| B1-18 | 1 | Kích hoạt trở xả | |
| C0-01 | 3 | Chân X1 chạy thuận | |
| C0-02 | 4 | Chân X2 chạy nghịch | |
| C0-03 | 15 | Chân X3 chạy đa cấp tốc độ 1 | |
| C0-04 | 16 | Chân X4 chạy đa cấp tốc độ 2 | |
| C0-05 | 17 | Chân X5 chạy đa cấp tốc độ 3 | |
| C1-02 | 10 | Dùng rơle RA-RC để đóng mở phanh | |
| C1-10 | 5 | Hz | Tần số mở phanh |
| C1-11 | 4 | Hz | Tần số đóng phanh |
| D1-09 | % | Bù Mômen (Tùy vào thực tế để xem có cần cài thông số này không) | |
| F1-02 | 20 | % | Tần số đa cấp tốc độ 0 (10Hz) |
| F1-03 | 40 | Tần số đa cấp tốc độ 1 (20Hz) | |
| F1-04 | 60 | Tần số đa cấp tốc độ 2 (30Hz) | |
| F1-05 | 80 | Tần số đa cấp tốc độ 3 (40Hz) | |
| F1-06 | 100 | Tần số đa cấp tốc độ 4 (50Hz) | |
Bộ phận Xe con và Mâm xoay
| Thông số cài đặt | Giá trị cài đặt | Đơn vị | Giải thích |
| A0-03 | 3 | Reset biến tần về mặc định | |
| Cài đặt thông số động cơ | |||
| D0-01 | kW | Công suất định mức động cơ | |
| D0-02 | V | Điện áp định mức động cơ | |
| D0-03 | A | Dòng điện định mức động cơ | |
| D0-04 | Hz | Tần số định mức | |
| D0-05 | Số cặp cực động cơ | ||
| D0-06 | Vòng/phút | Tốc độ định mức động cơ | |
| D0-22 | 1 | Chế độ dò tĩnh (Áp dụng khi trục động cơ không thể tháo liên động với tải) | |
| 2 | Chế độ dò động (Lưu ý tháo bỏ trục động cơ với tải để thực hiện chế độ này) | ||
| Ấn nút RUN trên màn hình keypad -> chờ màn hình hiện thị TUNE cho đến khi tắt -> hoàn thành bước cài đặt và dò thông số động cơ | |||
| Cài đặt thông số nâng hạ | |||
| B0-01 | 8 | Chế độ đa cấp tốc độ | |
| B1-00 | 1 | Lệnh chạy bằng công tắc/nút nhấn ngoài | |
| B1-18 | 1 | Kích hoạt trở xả | |
| C0-01 | 3 | Chân X1 chạy thuận | |
| C0-02 | 4 | Chân X2 chạy nghịch | |
| C0-03 | 15 | Chân X3 chạy đa cấp tốc độ 1 | |
| C0-04 | 16 | Chân X4 chạy đa cấp tốc độ 2 | |
| C1-02 | 10 | Dùng rơle RA-RC để đóng mở phanh | |
| C1-10 | 5 | Hz | Tần số mở phanh |
| C1-11 | 4 | Hz | Tần số đóng phanh |
| F1-02 | 10 | % | Tần số đa cấp tốc độ 0 (5Hz) |
| F1-03 | 50 | Tần số đa cấp tốc độ 1 (25Hz) | |
| F1-04 | 80 | Tần số đa cấp tốc độ 2 (40Hz) | |
Lợi ích khi lắp đặt biến tần GTAKE GK620 cho cẩu tháp
Biến tần GTAKE GK620 được ứng dụng vào hệ thống cẩu tháp giúp khắc phục những nhược điểm của phương pháp điều khiển truyền thống, đem lại hiệu suất hoạt động cao. Một số lợi ích của ứng dụng biến tần cẩu tháp như:
- Hệ thống vận hành êm ái, điều khiển chính xác và chống rung khi ở tốc độ cao. Quá trình khởi động và dừng được thực hiện nhẹ nhàng bằng cách điều chỉnh lượng thời gian tăng/giảm tốc.
- Khả năng điều chỉnh tốc độ linh hoạt theo nhu cầu của tải giúp vận hành dễ dàng
- Momen khởi động lớn giúp đáp ứng được việc nâng tải ban đầu. Khả năng chịu quá tải ngắn hạn lớn giúp động cơ hoạt động mạnh mẽ hơn và nâng cao độ tin cậy.
- Khi xảy ra sự cố biến tần sẽ dừng hoạt động đồng thời hiển thị mã lỗi lên màn hình. Khả năng ghi lại lịch sử lỗi giúp thuận tiện cho việc khắc phục lỗi.
Giải pháp lắp đặt biến tần cho cẩu tháp
| Biến tần GTAKE GK620 | Với AC 3 pha 380V (-10%) – 480V (+10%) công suất từ 0.75kW đến 450kW tải nặng, 1.5kW đến 500kW tải nhẹ. |
| Giải pháp tự động hoá cho cẩu tháp gồm: | Biến tần GTAKE GK620, IoT HMI Flexem 6000 series, PLC Flexem |
Sử dụng biến tần cẩu tháp GK620 giúp ổn định công suất điện cẩu tháp, điều khiển động cơ nâng hạ tải trọng nặng, di chuyển xe con linh hoạt hay vận hành hệ thống cẩu tháp một cách chính xác. Ngoài ra, với tính năng điều chỉnh tốc độ mượt mà, bảo vệ hệ thống khỏi quả tải giúp an toàn vận hành cẩu tháp, đảm bảo hiệu suất làm việc liên tục.
