Cảm biến tiệm cận 3 dây DC CL08-RN2D
260.000₫
Cảm biến tiệm cận 3 dây DC CL08-RN2D CHANKO
- Loại cảm biến: Cảm biến tiệm cận
- Khoảng cách nhận diện: 2mm
- Điện áp: 12-24VDC (10-30VDC)
- Kích thước: M8
- Chế độ đầu ra: NPN/PNP
- Hãng: CHANKO
- Chất lượng: Mới 100%
- Bảo hành: 18 tháng
Liên hệ qua Zalo OA hoặc Hotline 0904.584.886 để được báo giá thương mại ngay!
Tổng quan
Cảm biến tiệm cận 3 dây DC CL08-RN2D thuộc dòng cảm biến tiệm cận điện cảm hình trụ CL08 loại non-embedded, hoạt động dựa trên nguyên lý cảm ứng từ. Sản phẩm có khả năng nhận diện trong khoảng cách 2mm. Với kích thước M8 nhỏ gọn, cảm biến này rất phù hợp để lắp đặt trong không gian hạn chế và đáp ứng đa dạng các nhu cầu ứng dụng. Sản phẩm đảm bảo chất lượng và độ bền cao, được sản xuất bởi thương hiệu Chanko uy tín.
Giới thiệu chung cảm biến tiệm cận 3 dây DC CL08-RN2D
- Độ lặp lại chính xác cao
- Độ trôi nhiệt độ thấp
- Khả năng chống nhiễu mạnh
- Tần số đáp ứng cao
- Dây cáp tiêu chuẩn 2m
- Cấu trúc mạnh mẽ và bền bỉ, hoạt động ổn định và đáng tin cậy, độ đồng nhất tốt, hiệu suất chi phí cao
- Cấp bảo vệ IP67
Bảng mã cảm biến tiệm cận 3 dây DC CL08-RN2D
| Chế độ đầu ra | CL08 – Cáp 2m | CL08 – Đầu nối | |
| (1) NPN | NO | CL08-RN2DN1 | CL08-RN2DN1-A |
| NC | CL08-RN2DN2 | CL08-RN2DN2-A | |
| (2) PNP | NO | CL08-RN2DP1 | CL08-RN2DP1-A |
| NC | CL08-RN2DP2 | CL08-RN2DP2-A | |
Lưu ý:
- Cảm biến tiệm cận NPN: khi có vật thể, đầu ra sẽ “hạ xuống” – đầu ra LOW khi có vật thể (đầu ra của cảm biến sẽ chuyển về trạng thái thấp – 0V).
- Cảm biến tiệm cận PNP: khi có vật thể, đầu ra sẽ “nâng lên” – đầu ra HIGH khi có vật thể.
Đại lý cung cấp cảm biến tiệm cận 3 dây DC CL08-RN2D
Bình Dương AEC cung cấp mã sản phẩm cảm biến tiệm cận Chanko CL08-RN2D. Là đại lý phân phối chính hãng các sản phẩm cảm biến Chanko tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ báo giá ngay qua Zalo OA hoặc Hotline 0904.584.886 hôm nay.

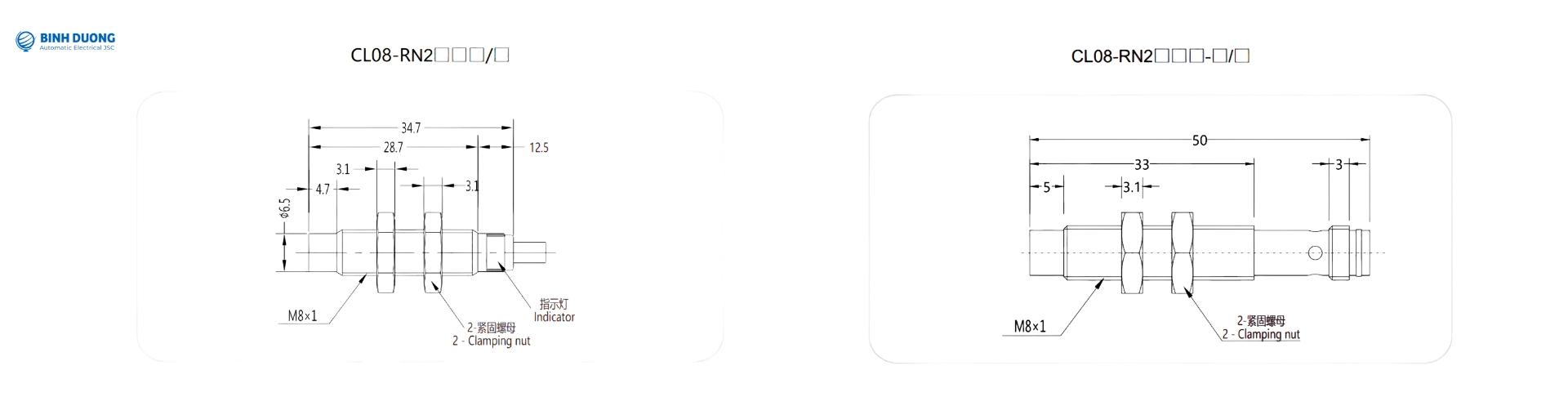

Kích thước
Kích thước
| Mã sản phẩm | CL08-RN2D (cáp 2m) | CL08-RN2D-A (đầu nối) |
| Kích thước (mm) | M8×1×35 | M8×1×50 |
Sơ đồ mạch điện
Sơ đồ mạch điện
Sơ đồ mạch điện DC 3 dây NPN/PNP cho loại cáp 2m
Thông số kỹ thuật
Thông số kỹ thuật
| Thông số |
Giá trị |
| Mã sản phẩm | CL08-RN2D |
| Loại | Điện cảm – hình trụ chuẩn (Non-embedded) |
| Kích thước | M8 |
| Khoảng cách nhận diện | 2mm |
| Khoảng cách cài đặt | 0 – 1.6mm |
| Vật chuẩn nhận diện | Sắt 8×8×1mm |
| Tần số đáp ứng | 800Hz |
| Sai số khoảng cách | Trong vòng 10% khoảng cách nhận diện |
| Điện áp nguồn | DC 12-24V ±10%, nhấp nhô (P-P) dưới 10% |
| Dòng tiêu thụ | Dưới 35mA |
| Dòng đầu ra | Dưới 200mA |
| Chỉ thị | Đèn LED đỏ |
| Đầu ra điều khiển | NPN hoặc PNP transistor, đầu ra thu hở (open-collector) |
| Chế độ tác động | NO / NC |
| Mạch bảo vệ | Chống cực tính ngược nguồn, chống ngắn mạch đầu ra, chống xung đột nguồn |
| Ảnh hưởng nhiệt độ | Trong khoảng -25~+70°C, thay đổi khoảng cách nhận diện trong ±10% so với +23°C |
| Ảnh hưởng điện áp | Trong ±15% điện áp định mức, thay đổi khoảng cách nhận diện trong ±1% |
| Điện trở cách điện | Trên 50MΩ (DC 500V megohmmeter) |
| Điện áp chịu đựng | AC 1.000V, 50/60Hz, 1 phút |
| Chống rung | 10–55Hz, biên độ 1.5mm, 2 giờ mỗi chiều X/Y/Z |
| Chống va đập | 500 m/s², 3 lần mỗi chiều X/Y/Z |
| Cấp bảo vệ | IP67 (tiêu chuẩn IEC) |
| Vật liệu vỏ | Đồng thau mạ niken; mặt nhận diện: ABS chịu nhiệt; cáp: PVC |
| Trọng lượng | Khoảng 31g (loại cáp 2m) |
| Phụ kiện kèm theo | 2 đai ốc, 1 vòng đệm răng trong, giấy chứng nhận |
