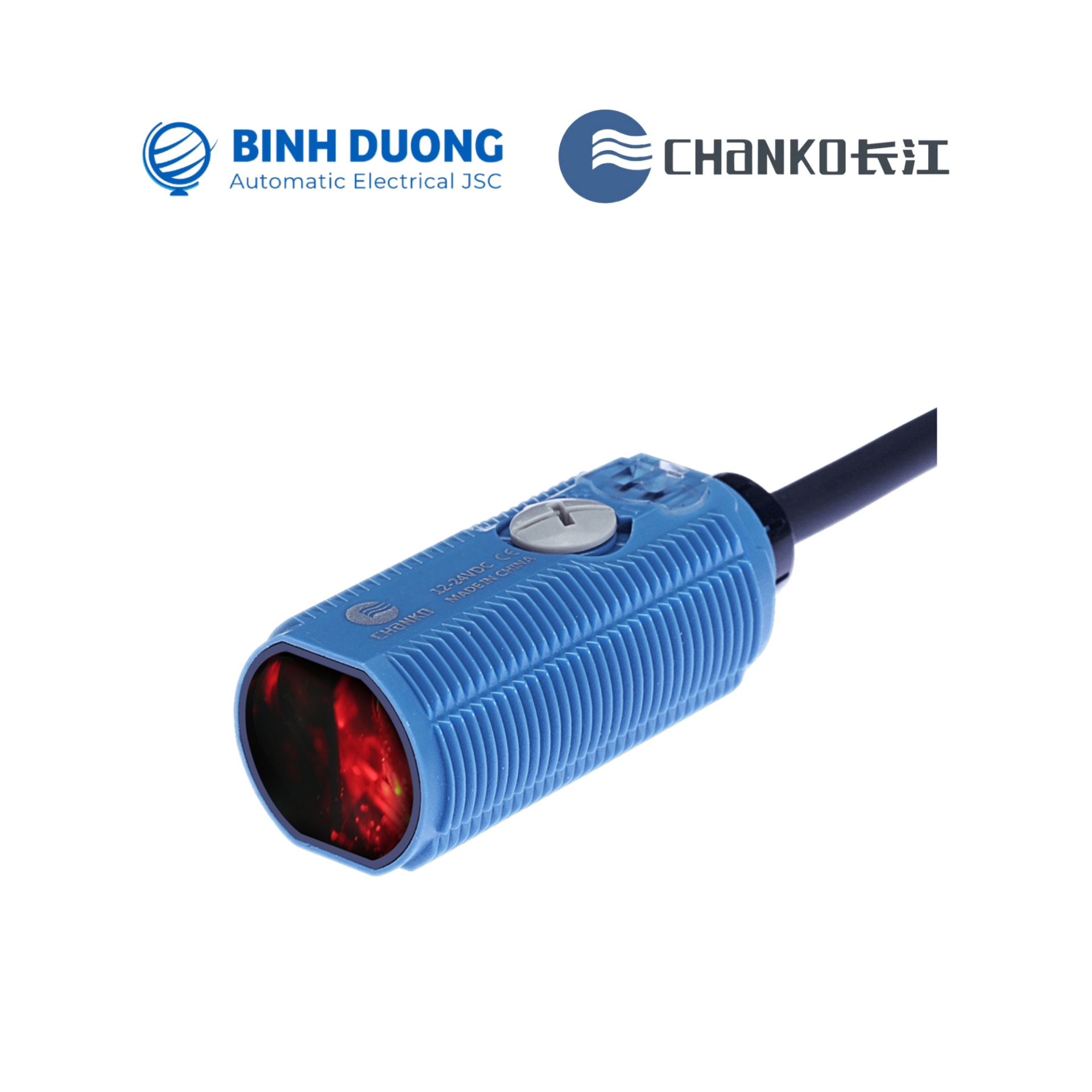

Cảm biến quang điện CPA-DF100 nhận diện 100mm
Brand
0₫
- Loại cảm biến: Cảm biến quang điện
- Khoảng cách nhận diện: 100mm
- Điện áp: DC12~34V (DC10-30V)
- Kích thước: M18
- Nguyên lý: Phản xạ khuếch tán
- Hãng: CHANKO
- Chất lượng: Mới 100%
- Bảo hành: 18 tháng
Liên hệ qua Hotline 0904.584.886 hoặc Zalo OA để được báo giá thương mại ngay!
Tổng quan
Cảm biến quang điện CPA-DF100 thuộc dòng cảm biến quang điện CPA, hoạt động dựa trên nguyên lý phản xạ khuếch tán. Sản phẩm có khoảng cách phát hiện lên đến 100mm, đảm bảo chính xác và nhanh chóng. Về cấu tạo, loại cảm biến này có thiết kế chắc chắn, dễ sử dụng và lắp đặt. Cảm biến sử dụng công nghệ hồng ngoại, hoạt động ổn định và đáp ứng nhiều ứng dụng khác nhau.
Giới thiệu chung cảm biến quang điện CPA-DF100
- Đèn LED trạng thái màu đỏ, hiển thị trực quan trạng thái hoạt động của cảm biến.
- Sử dụng công nghệ hồng ngoại để phát hiện vật thể
- Thời gian phản ứng nhanh 0.5ms.
- Linh hoạt trong việc thiết lập chế độ hoạt động theo yêu cầu (Dark ON/Light ON).
- Hình trụ, thiết kế nhỏ gọn và dễ dàng lắp đặt.
- Phản xạ chùm xuyên qua lên đến 15m, phản xạ khuếch tán lên đến 1m.
Bảng mã cảm biến quang điện CPA-DF100
| Loại cảm biến | Phản xạ khuếch tán | ||
| Loại | Đầu ra NPN | Cáp | CPA-DF100N3 |
| Đầu ra NPN | Đầu nối | CPA-DF100N3-A | |
| Đầu ra PNP | Cáp | CPA-DF100P3 | |
| Đầu ra PNP | Đầu nối | CPA-DF100P3-A | |
Đại lý cung cấp cảm biến quang điện CPA-DF100
Bình Dương AEC cung cấp mã sản phẩm cảm biến quang điện Chanko. Là đại lý phân phối chính hãng các sản phẩm cảm biến Chanko tại Việt Nam, Bình Dương AEC đảm bảo khách hàng sẽ có giá tốt nhất khi mua cảm biến tại đây. Liên hệ báo giá ngay qua Zalo OA hôm nay.

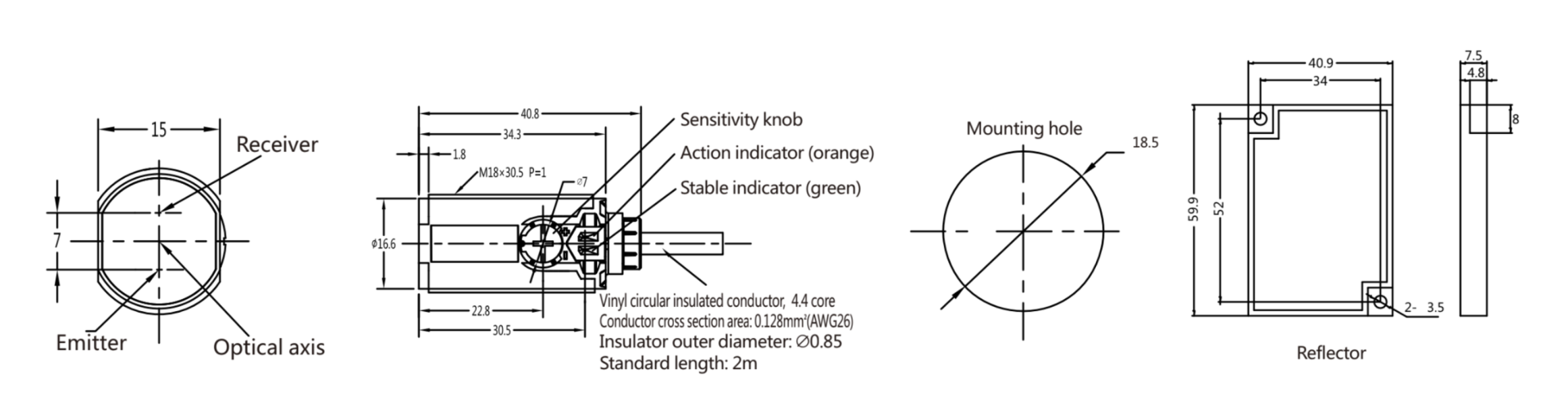

Kích thước
Kích thước
Sơ đồ mạch điện
Sơ đồ mạch điện
Thông số kỹ thuật
Thông số kỹ thuật
| Loại cảm biến | Phản xạ khuếch tán | ||
| CPA-DF100*3 | |||
| Khoảng cách nhận diện | 100mm | ||
| Đường kính điểm (Giá trị tham chiếu) | 40×45mm | ||
| Đối tượng phát hiện tiêu chuẩn | Giấy trắng: 300×300mm | ||
| Khoảng cách chênh lệch | Khoảng cách nhận diện nhỏ hơn 20% | ||
| Góc định hướng | – | ||
| Nguồn sáng (Bước sóng) | Diode phát quang hồng ngoại đỏ (bước sóng 850 nm) | ||
| Điện áp | DC12~34V với độ nhiễu đỉnh-đỉnh nhỏ hơn 10% (DC10-30V) | ||
| Dòng điện tiêu thụ | Dưới 25mA | ||
| Điều khiển đầu ra | NPN/PNP (đầu ra mở mạch collector) nhỏ hơn 100mA (điện áp dư nhỏ hơn 3V), điện áp nguồn tải nhỏ hơn 30V | ||
| Chế độ hoạt động | Chọn chế độ Dark ON / Light ON bằng kết nối dây | ||
| Đèn báo hiệu | Đèn báo hoạt động (màu cam)
Đèn báo ổn định (màu xanh) Đèn báo nguồn (màu xanh): chỉ dành cho bộ phát chùm tia |
||
| Mạch bảo vệ | Bảo vệ ngược chiều nguồn điện, hấp thụ xung điện, bảo vệ ngắn mạch tải | ||
| Thời gian phản hồi | 1ms (0.5ms đang được nâng cấp) | ||
| Điều chỉnh độ nhạy | Nút điều chỉnh duy nhất | ||
| Ánh sáng môi trường (Phía đầu thu) | Độ chiếu sáng bề mặt thu sáng:
– Đèn sợi đốt: dưới 3000 lux – Ánh sáng mặt trời: dưới 10000 lux |
||
| Phạm vi nhiệt độ hoạt động | Hoạt động: -25 ~ 55 °C / Bảo quản: -40 ~ 70 °C (tránh đóng băng, không ngưng tụ) | ||
| Phạm vi độ ẩm | Hoạt động: 35~85% RH / Bảo quản: 35~95%RH (không ngưng tụ) | ||
| Điện trở cách điện | Điện trở cách điện giữa toàn bộ phần sạc và vỏ phải lớn hơn 20MΩ khi đo bằng máy megger DC 500V | ||
| Điện áp chịu đựng | AC 1000V 50/60Hz được áp dụng trong vòng 1 phút giữa toàn bộ phần sạc và vỏ máy | ||
| Độ rung | Dao động lên xuống 1,5mm với tần số 10-55Hz theo từng hướng X/Y/Z trong mỗi 2 giờ | ||
| Va đập | 300m/s² mỗi 10 lần theo hướng X/Y/Z | ||
| Cấp bảo vệ | Tiêu chuẩn IEC IP65 (Lưu ý: không có nút điều chỉnh IP67) | ||
| Trọng lượng (Trạng thái đóng gói/Chỉ cảm biến) | Dây cáp (2m) | Trọng lượng cáp: khoảng 50g | |
| Đầu nối | Trọng lượng đầu nối M12: khoảng 55g | ||
| Vật liệu | Vỏ | ABS | |
| Thấu kính/Cửa sổ hiển thị | PDM | ||
| Núm vặn | POM | ||
| Ốc vít | ABS | ||
| Phụ kiện | Hướng dẫn sử dụng, đai ốc M18 (2) | ||
