Giải pháp Tự động hóa dây chuyền máy nhuộm sợi bobbin

Nhuộm sợi bobbin là công đoạn then chốt quyết định chất lượng màu sắc trong ngành dệt may. Bobbin được nhuộm bằng công nghệ áp suất cao, giúp màu thấm đều từ lõi đến bề mặt. Vậy bobbin là gì và giải pháp tự động hóa nhuộm sợi của Bình Dương AEC mang lại hiệu quả như thế nào? Cùng Bình Dương khám phá chi tiết tại bài viết này!

Khái niệm máy nhuộm sợi Bobbin

Máy nhuộm bobbin hay còn gọi là máy nhuộm sợi cuộn là thiết bị chuyên dụng trong ngành dệt may, được thiết kế để nhuộm sợi đã được cuộn thành ống trước khi đưa vào công đoạn dệt hoặc đan vải.

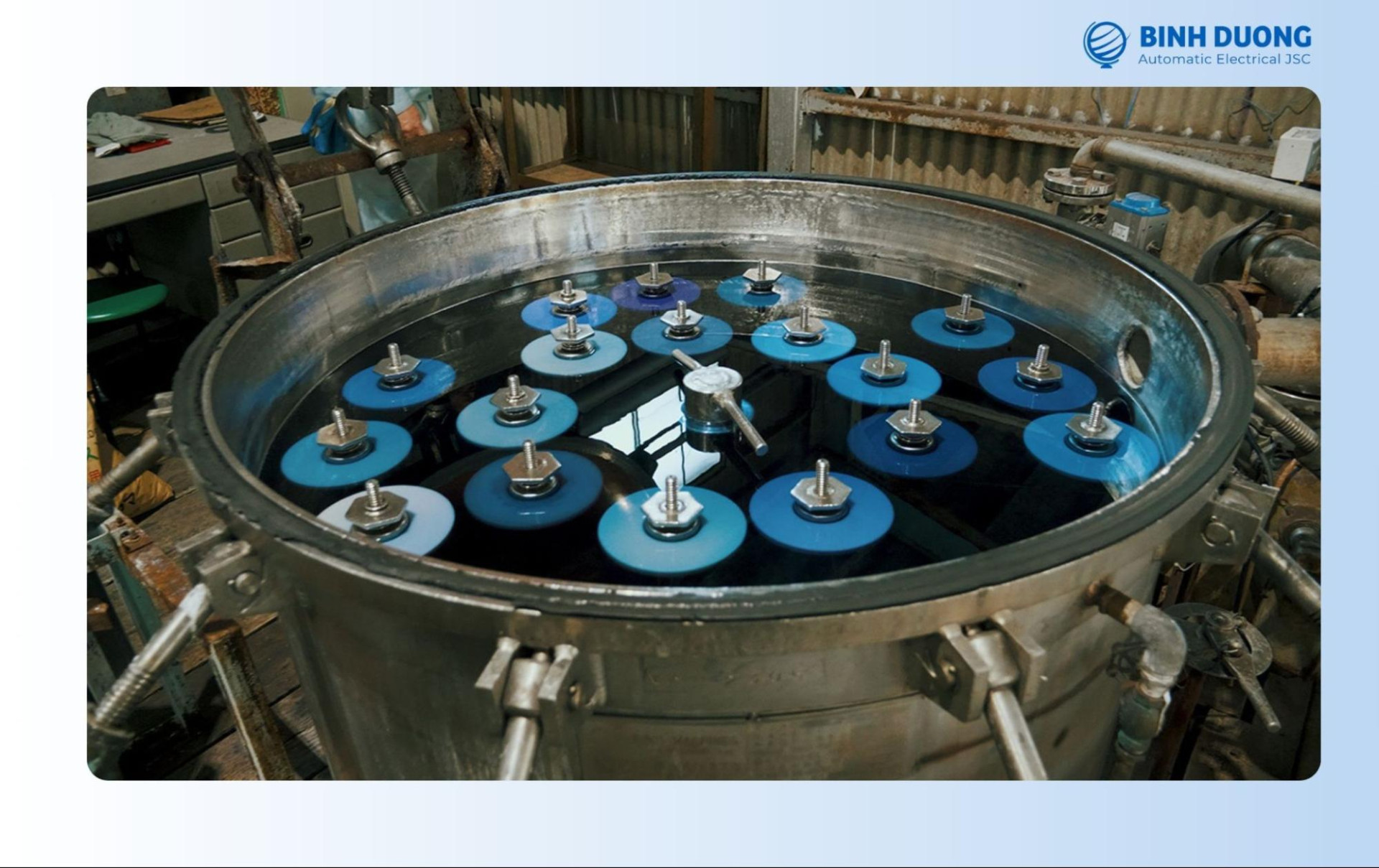

Tìm hiểu máy nhuộm sợi Bobbin là gì?

Khác với phương pháp nhuộm sợi truyền thống, công nghệ nhuộm bobbin sử dụng dòng chảy cưỡng bức trong môi trường áp suất cao. Công nghệ này giúp đẩy dung dịch nhuộm xuyên qua từng sợi, đảm bảo màu nhuộm thấm đều từ lõi đến bề mặt. Đây là giải pháp tối ưu cho các sản phẩm dệt kim cao cấp, đòi hỏi độ bền màu và đồng đều màu sắc tuyệt đối.

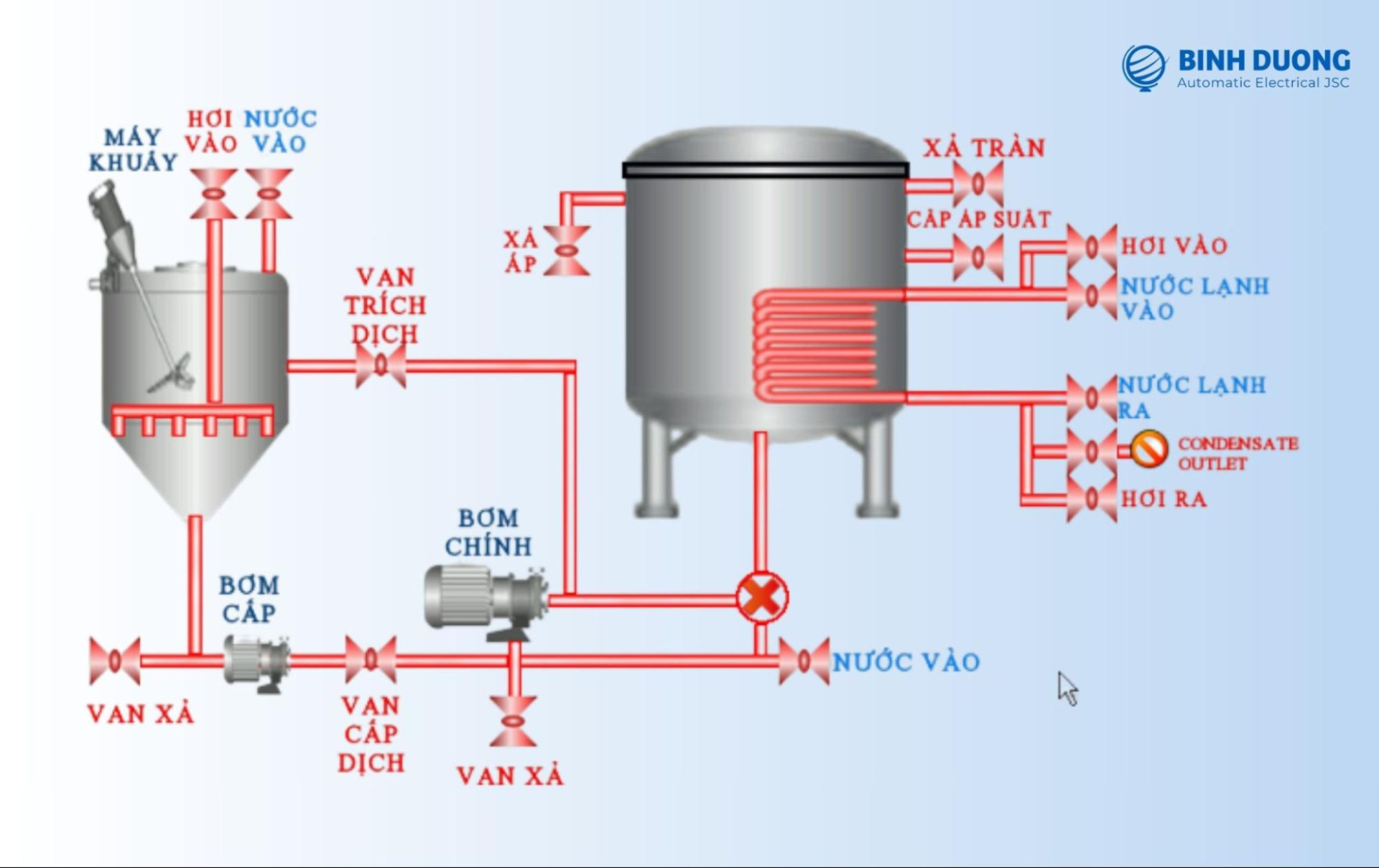

Cấu tạo hệ thống nhuộm sợi bobbin bao gồm 7 phần chính:

Cấu tạo hệ thống nhuộm sợi bobbin

• Buồng áp suất kín: Nơi chứa các bobbin sợi trong quá trình nhuộm, chịu áp suất 0–20 bar và nhiệt độ 0–2000°C. Buồng được chế tạo bằng vật liệu chống ăn mòn INOX, đảm bảo độ bền và an toàn khi tiếp xúc với dung dịch nhuộm ở áp suất cao.
• Hệ thống bơm tuần hoàn: Sử dụng bơm ly tâm công suất lớn để duy trì dòng chảy dung dịch nhuộm qua các bobbin. Hệ thống giúp phân bố màu đều, ổn định lưu lượng và tích hợp bộ lọc loại bỏ tạp chất, nâng cao chất lượng nhuộm.
• Ống bobbin đặc biệt: Ống rỗng có nhiều lỗ nhỏ giúp dung dịch nhuộm đi qua dễ dàng từ trong ra ngoài. Thiết kế này đảm bảo sợi thấm đều, bền màu. Vật liệu chế tạo thường là thép không gỉ hoặc nhựa chịu nhiệt.
• Hệ thống gia nhiệt: Gia nhiệt bằng hơi nước hoặc điện trở, kiểm soát chính xác với sai số ±1°C. Bộ trao đổi nhiệt hiệu suất cao giúp tăng tốc độ gia nhiệt, tiết kiệm năng lượng và giữ ổn định nhiệt độ trong suốt quá trình nhuộm.
• Hệ thống điều khiển tự động: Gồm PLC trung tâm và màn hình cảm ứng HMI, cho phép cài đặt nhiệt độ, áp suất, thời gian và chu kỳ đảo chiều. Hệ thống lưu trữ công thức nhuộm, đảm bảo tái lập kết quả ổn định giữa các mẻ.
• Các van điều khiển: Bao gồm van cấp nước, xả đáy, cấp hóa chất, van hơi và khí nén. Các van phối hợp hoạt động tự động, giúp điều tiết chính xác lưu lượng, áp suất và đảm bảo an toàn cho toàn bộ quá trình nhuộm.

*Lưu ý: các thông số cài đặt nhiệt độ và thời gian xử lý có thể thay đổi tuỳ theo loại sợi.

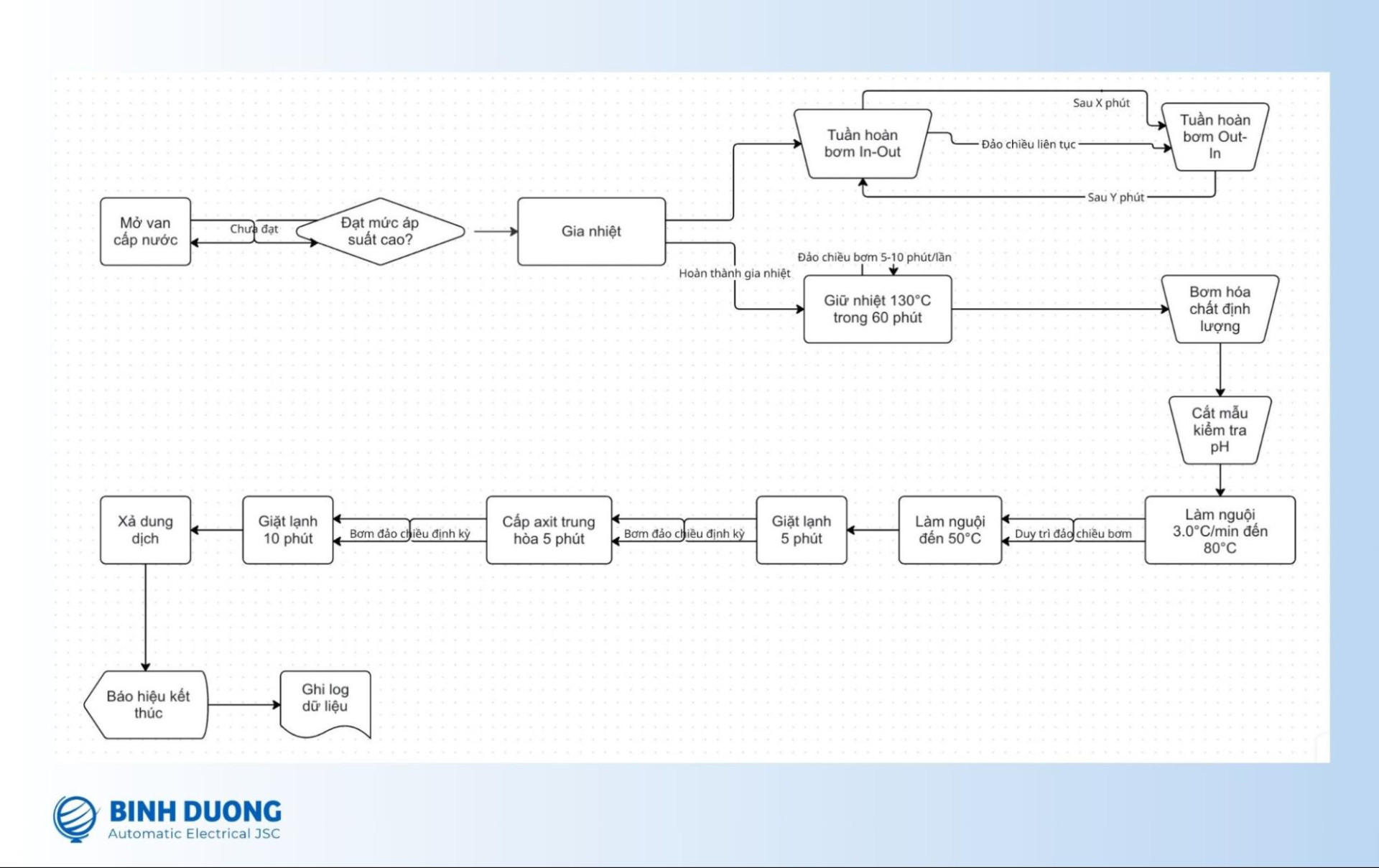

Các công đoạn nhuộm sợi của khách hàng

1. Cấp nước vào buồng nhuộm: Công nhân mở van bằng tay để cấp nước đến mức ước lượng, không có cảm biến đo chính xác.
2. Khởi động tuần hoàn: Sau khi cấp nước, người vận hành khởi động bơm thủ công để tạo dòng chảy.
3. Gia nhiệt và kiểm soát nhiệt độ: Công nhân điều chỉnh van hơi hoặc điện trở bằng tay để tăng nhiệt.
4. Trích dịch và khuấy hóa chất: Dung dịch nhuộm sợi được hút ra và chuyển đến bồn khuấy thủ công.
5. Cấp dung dịch nhuộm: Sau khi khuấy, người vận hành bơm dung dịch trở lại buồng nhuộm bằng thao tác cơ.
6. Duy trì nhiệt độ và thời gian: Công nhân phải theo dõi đồng hồ nhiệt và điều chỉnh van hơi liên tục.
7. Giảm nhiệt và xả dung dịch: Khi kết thúc nhuộm sợi, người vận hành mở van xả và cấp nước lạnh thủ công để hạ nhiệt.
8. Gọi người vận hành và ghi log: Công nhân trực tại chỗ, theo dõi đồng hồ và ghi lại thông số bằng tay, không có tín hiệu báo tự động

Vấn đề dây chuyền nhuộm sợi Bobbin của khách hàng

Hiện trạng quy trình nhuộm sợi của khách hàng phụ thuộc hoàn toàn vào thao tác thủ công và thiếu hệ thống giám sát thời gian thực. Điều này không chỉ gây áp lực lớn lên nhân sự vận hành mà còn khiến chất lượng thành phẩm thiếu sự đồng nhất. Dưới đây là các vấn đề trọng yếu trước khi áp dụng giải pháp tự động hóa:

Bình Dương AEC cung cấp giải pháp tự động hóa toàn diện cho dây chuyền máy nhuộm bobbin, giúp khách hàng khắc phục mọi khó khăn và nâng cao hiệu quả sản xuất.

Lựa chọn cấu hình thiết bị

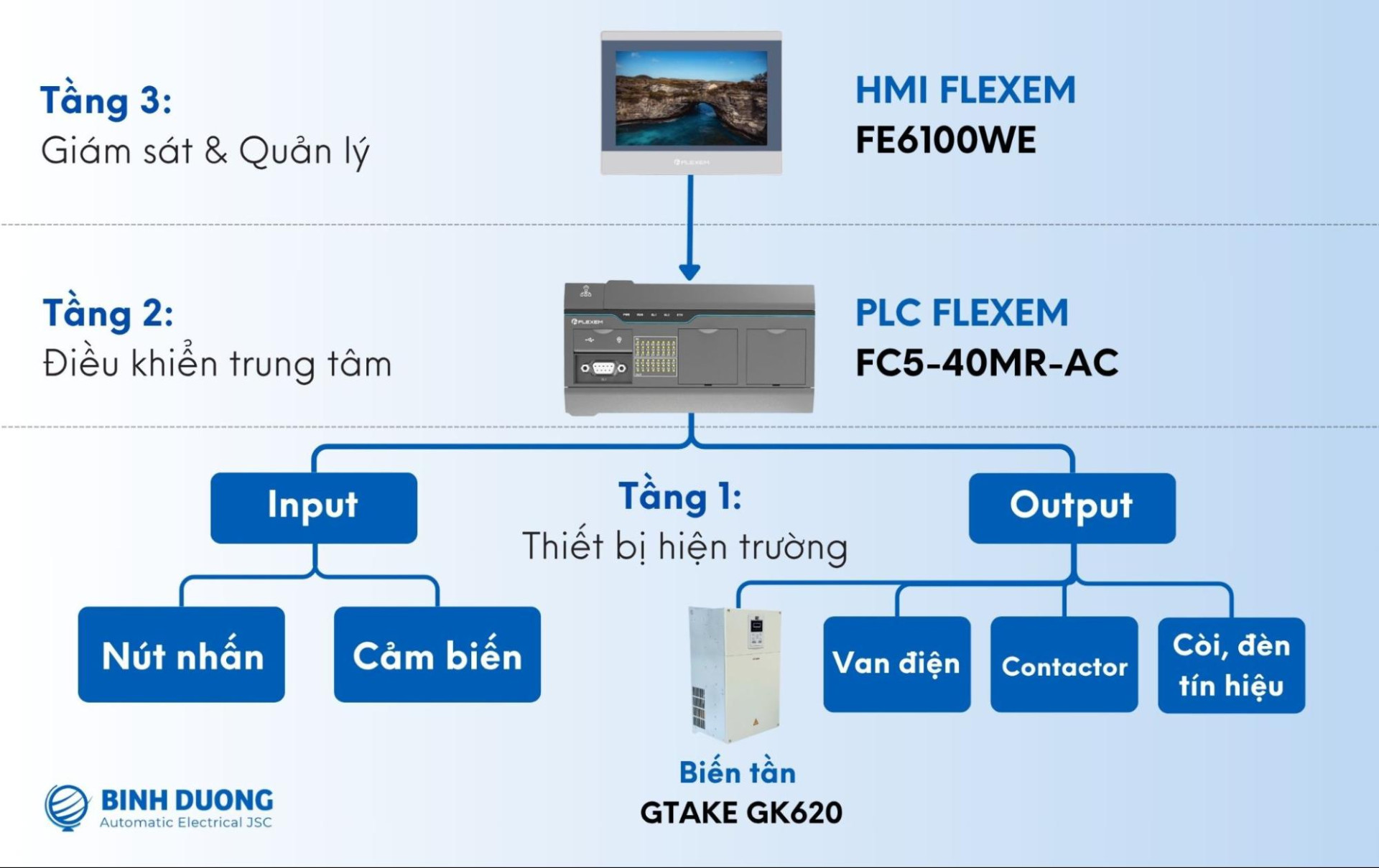

Giải pháp của Bình Dương AEC được thiết kế theo kiến trúc 3 tầng, tích hợp các thiết bị chính hãng chất lượng cao:

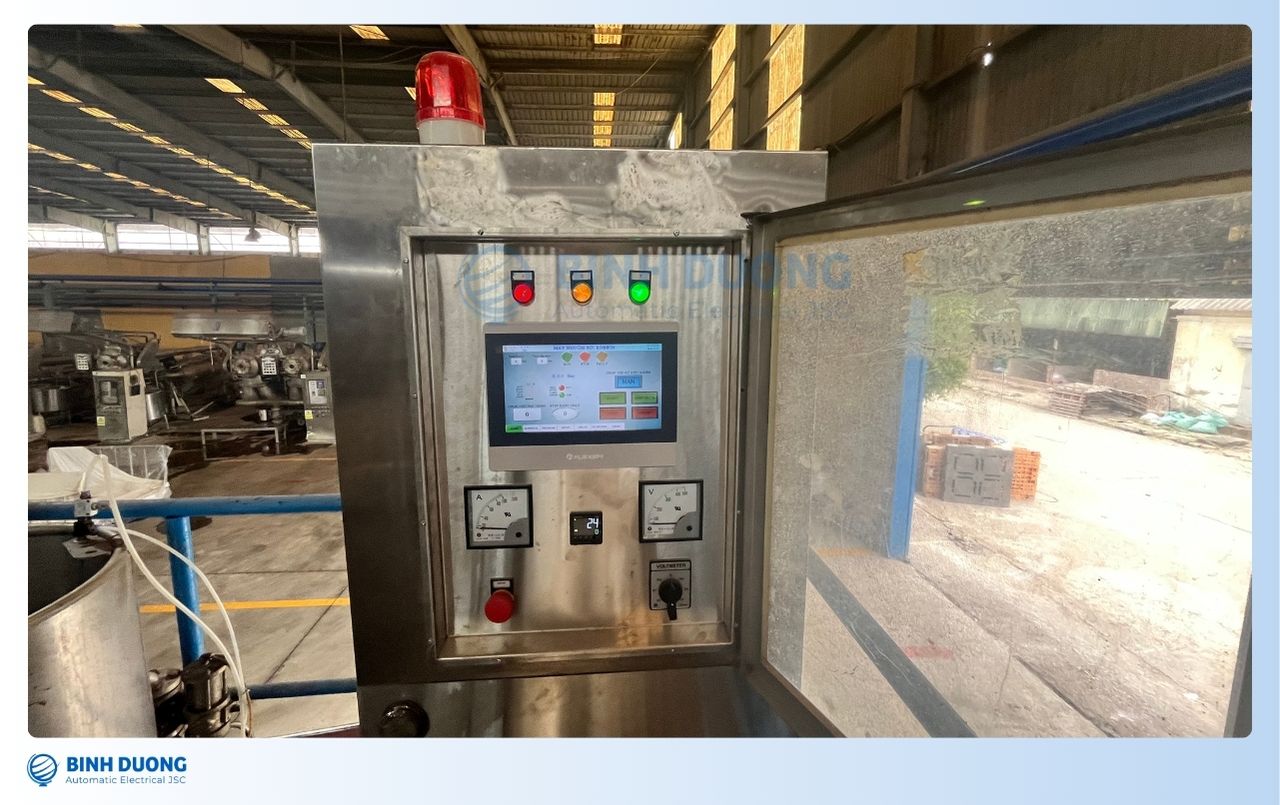

Sau khi áp dụng hệ thống tự động hóa PLC – HMI do Bình Dương AEC thiết kế và lắp đặt, dây chuyền nhuộm sợi bobbin của khách hàng đã đạt hiệu quả vận hành vượt trội so với trước đây.

Toàn bộ các công đoạn từ cấp nước, gia nhiệt, cấp hóa chất, tuần hoàn đến làm nguội được điều khiển tự động theo công thức lập trình sẵn. Nhờ đó, hệ thống loại bỏ hoàn toàn thao tác thủ công, giảm sai lệch do con người và đảm bảo chất lượng ổn định giữa các mẻ nhuộm.

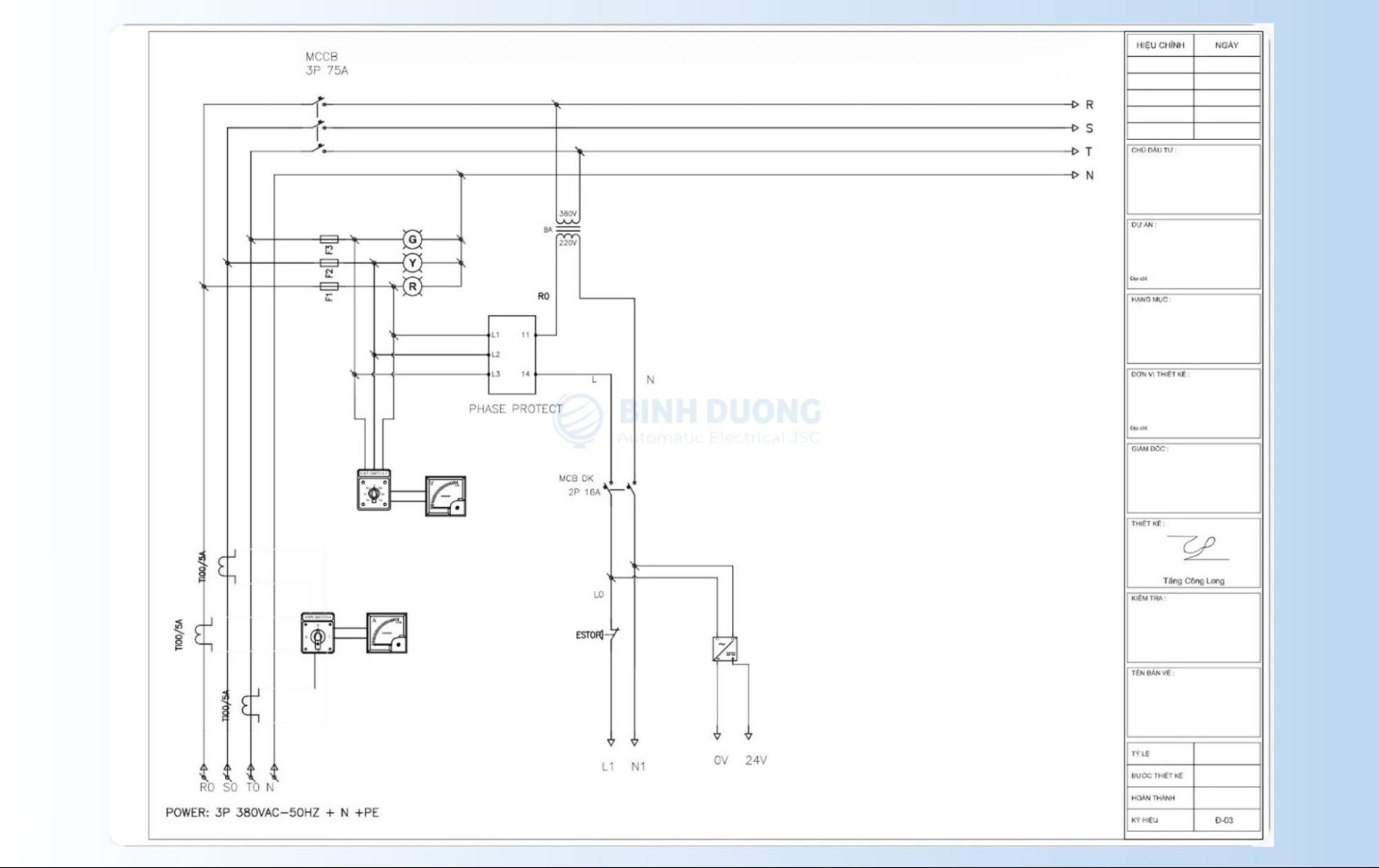

Để đảm bảo hệ thống vận hành bền bỉ và an toàn, quy trình thao tác trên tủ điện biến tần – PLC của Bình Dương AEC được chuẩn hóa qua 3 giai đoạn chính

1. Kiểm tra và Khởi động hệ thống

Trước khi cấp nguồn, kỹ thuật viên cần kiểm tra an toàn điện áp 3 pha (380–400V) và chắc chắn áp suất buồng nhuộm đã về 0 bar. Sau khi bật CB tổng, chờ màn hình HMI khởi động xong, người vận hành nên chọn chế độ Manual để kiểm tra nhanh tình trạng hoạt động của bơm, van và chiều quay động cơ trước khi đưa vào sản xuất chính thức

2. Vận hành tự động

Quá trình sản xuất được thực hiện hoàn toàn trên màn hình cảm ứng. Người dùng chỉ cần chọn Recipe (Công thức) đã cài đặt sẵn các thông số như: nhiệt độ, thời gian giữ nhiệt và chu kỳ đảo chiều bơm. Sau khi nhấn nút START, PLC sẽ tự động điều khiển tuần tự các công đoạn: Cấp nước =>Gia nhiệt => Ổn định nhiệt độ => Làm nguội và Xả thải mà không cần can thiệp thủ công

3. Kết thúc và Lưu ý an toàn

Khi mẻ nhuộm hoàn tất, HMI sẽ phát tín hiệu báo kết thúc. Kỹ thuật viên tiến hành tắt bơm tuần hoàn, ngắt CB tổng và vệ sinh tủ điện. Đặc biệt lưu ý: Tuyệt đối không được mở nắp nồi nhuộm khi áp suất trong buồng lớn hơn 0 bar hoặc nhiệt độ còn cao trên 60°C để đảm bảo an toàn tuyệt đối cho người vận hành.

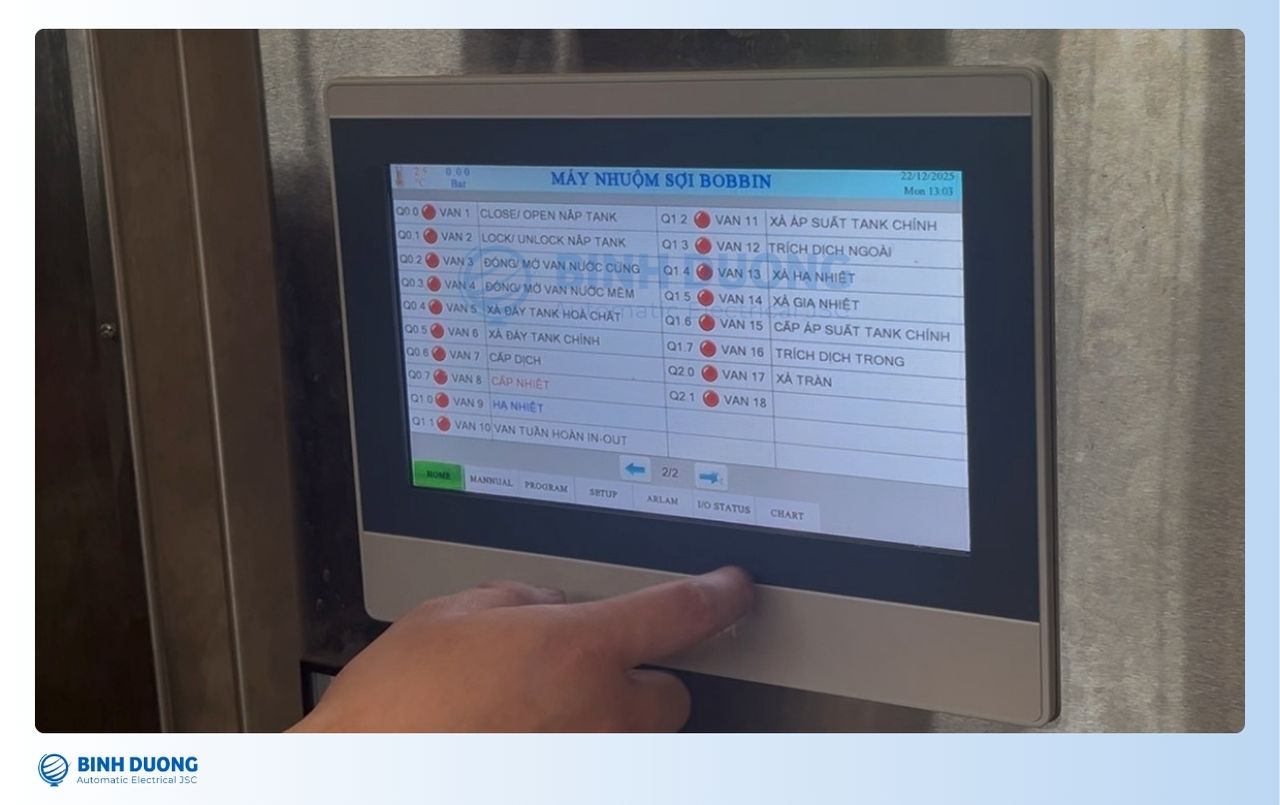

Tại giao diện PROGRAM, hệ thống điều khiển của Bình Dương AEC cung cấp tính năng lập trình theo chuỗi bước. Thay vì phải thao tác thủ công từng van, người vận hành chỉ cần sắp xếp các mã lệnh chức năng vào các ô trống theo trình tự mong muốn.

Trên giao diện thực tế, quy trình nhuộm sợi Bobbin được số hóa thành một chuỗi các bước logic liên kết chặt chẽ. Màn hình hiển thị dòng chảy của quy trình thông qua các mũi tên điều hướng, bắt đầu từ bước khởi tạo đến khi kết thúc.Khi hệ thống chạy, ô trạng thái đang hoạt động sẽ sáng màu để người giám sát biết chính xác máy đang ở công đoạn nào giúp người vận hành nắm được quy trình theo thời gian thực.

Sau khi thay thế quy trình vận hành thủ công bằng hệ thống điều khiển tự động PLC – HMI do Bình Dương AEC thiết kế, dây chuyền nhuộm sợi Bobbin của khách hàng đã ghi nhận những bước tiến vượt bậc về cả năng suất lẫn chất lượng.

Hệ thống hoạt động ổn định, khép kín hoàn toàn từ khâu cấp nước, gia nhiệt, châm hóa chất đến làm nguội, giúp loại bỏ triệt để sai sót do thao tác của con người.

Dưới đây là những con số minh chứng cho hiệu quả của dự án:

Nếu bạn đang tìm kiếm một đơn vị uy tín để nâng cấp hệ thống điều khiển, Bình Dương AEC chính là đối tác tin cậy chuyên cung cấp giải pháp tự động hóa toàn diện cho ngành dệt nhuộm. Chúng tôi không chỉ lắp đặt tủ điện, mà còn mang đến giải pháp thông minh cho dây chuyền sản xuất của bạn.

Giải pháp tự động hóa dây chuyền nhuộm sợi bobbin

Tại sao nên lựa chọn giải pháp từ Bình Dương AEC?

• Công nghệ hiện đại: Tích hợp bộ đôi điều khiển PLC và HMI Flexem cùng biến tần GTAKE, đảm bảo hệ thống vận hành với độ chính xác tuyệt đối.

• Tối ưu chi phí: Giảm 75% nhân sự vận hành và tiết kiệm tới 40% điện năng tiêu thụ nhờ công nghệ biến tần tiên tiến.

• Chất lượng chuẩn quốc tế: Kiểm soát nhiệt độ và áp suất với sai số cực thấp, nâng tỷ lệ thành phẩm đạt chuẩn lên đến 99%.

• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng khảo sát, lắp đặt và hỗ trợ xử lý sự cố tức thời, đảm bảo dây chuyền không bị gián đoạn.
