Cảm biến quang điện phản xạ khuếch tán CPK-DF1M
460.000₫
-
oại cảm biến: Cảm biến quang điện
-
Phương thức phát hiện: Phản xạ khuếch tán
-
Khoảng cách nhận diện: 1m
-
Điện áp: 12-24VDC (Dải hoạt động rộng 10-30VDC)
-
Kiểu dáng thân: Khối vuông lớn
-
Chế độ đầu ra: NPN + PNP Đầu ra Transistor Push-pull tích hợp
-
Hãng: CHANKO
-
Chất lượng: Mới 100%
Liên hệ qua Zalo OA hoặc Hotline 0904.584.886 để được báo giá thương mại ngay.
Tổng quan
Cảm biến quang điện phản xạ khuếch tán CPK-DF1M khoảng cách 1m là dòng cảm biến quang điện của CHANKO. Thiết bị hoạt động theo nguyên lý thu phát trực tiếp, bắt chính xác lượng ánh sáng phản hồi từ bề mặt vật thể trong phạm vi 1 mét. Sản phẩm có độ bền cao, mạch đầu ra linh hoạt và chuyên dùng cho hệ thống băng tải, máy đóng gói, quản lý kho bãi thông minh và các dây chuyền tự động hóa.
Giới thiệu chung cảm biến quang điện CPK-DF1M
Cảm biến quang điện phản xạ khuếch tán CPK-DF1M tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật thiết kế công nghiệp cao cấp:
-
Nguyên lý thu phát trực tiếp tối ưu không gian: Thiết bị phát hiện vật thể dựa trên lượng ánh sáng phản xạ từ chính bề mặt vật quay trở lại đầu thu, không cần sử dụng gương phản xạ hay bộ thu rời giúp tinh gọn tối đa khu vực lắp đặt.
-
Đầu ra đẩy kéo Push-pull đa năng: Trang bị sẵn đầu ra đẩy kéo tích hợp cả NPN + PNP, cấu trúc dây 4 lõi MR3 giúp tùy chọn trạng thái Light ON hoặc Dark ON linh hoạt trực tiếp qua sơ đồ đấu nối.
-
Vỏ ABS và Cấp bảo vệ IP67: Kết cấu vỏ dạng vuông bằng nhựa ABS cứng cáp kết hợp thấu kính PMMA. Thiết bị đạt tiêu chuẩn IP67 kháng bụi tuyệt đối và chống thấm nước hiệu quả, an tâm vận hành trong môi trường công nghiệp.
Bảng mã cảm biến quang điện phản xạ khuếch tán CPK-DF1M
| Kiểu kết nối | Mã sản phẩm chính thức | Chế độ đầu ra |
| Cáp đúc PVC 2m | CPK-DF1MR3 | Push-pull (NPN + PNP tích hợp) |
| M12 Trunk Type (Đầu nối) | CPK-DF1MR3-A | Push-pull (NPN + PNP tích hợp) |
Đại lý cung cấp cảm biến quang điện phản xạ khuếch tán CPK-DF1M
Bình Dương AEC là đơn vị phân phối dòng cảm biến quang điện phản xạ khuếch tán CPK-DF1M khoảng cách 1m chính hãng CHANKO tại thị trường Việt Nam. Sản phẩm có đầy đủ giấy tờ, chính sách bảo hành chính hãng từ nhà máy và sẵn sàng hỗ trợ kỹ thuật 24/7. Liên hệ nhận báo giá thương mại qua Zalo OA hoặc Hotline 0904.584.886 ngay.

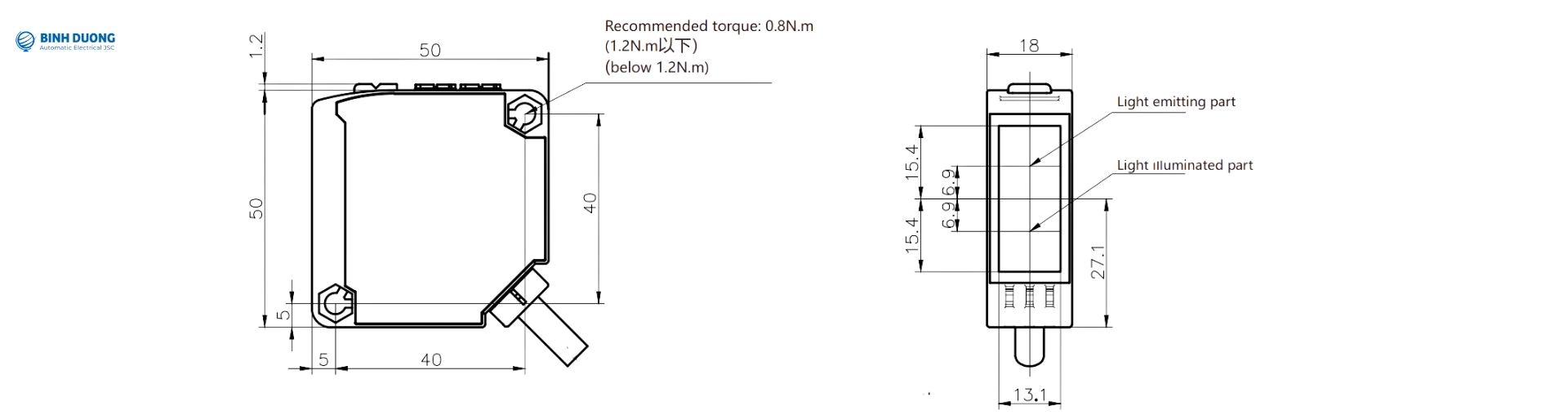

Kích thước
Kích thước
| Mã sản phẩm | Kích thước mặt cắt thân vỏ | Chi tiết hiển thị trên thân cảm biến |
|
CPK-DF1MR3
CPK-DF1MR3-A |
18mm × 50mm × 50mm | Đèn báo trạng thái (Cam), Đèn báo ổn định (Xanh), Núm chỉnh độ nhạy, Công tắc gạt chế độ |
Sơ đồ mạch điện
Sơ đồ mạch điện
Thông số kỹ thuật
Thông số kỹ thuật
| Thông số | Giá trị |
| Mã sản phẩm | CPK-DF1MR3 / CPK-DF1MR3-A |
| Phương thức phát hiện | Phản xạ khuếch tán |
| Kiểu cấu trúc vỏ | Dạng khối vuông lớn |
| Khoảng cách nhận diện | 1 mét |
| Vật chuẩn nhận diện | Giấy trắng tiêu chuẩn kích thước 200 × 200mm |
| Nguồn sáng phát xạ | LED ánh sáng hồng ngoại bước sóng ổn định |
| Điện áp nguồn cấp | DC 12-24V |
| Dòng điện tiêu thụ | Dưới 25mA |
| Dòng đầu ra tải | Tối đa 100mA |
| Thời gian đáp ứng | Dưới 2ms nhanh chóng |
| Chỉ thị hiển thị | Đèn LED màu cam, Đèn LED màu xanh |
| Chế độ tác động | Light ON / Dark ON |
| Mạch bảo vệ tích hợp | Bảo vệ ngắn mạch đầu ra, bảo vệ ngược cực tính nguồn |
| Nhiệt độ môi trường | Vận hành ổn định trong dải nhiệt độ công nghiệp khắt khe |
| Vật liệu chế tạo | Khung vỏ: Nhựa ABS chịu lực; Thấu kính/Cửa sổ hiển thị: PMMA cao cấp |
| Kiểu kết nối dây | Cáp PVC đúc tròn tiết diện 0.3mm² dài 2m chuẩn hãng |
| Cấp bảo vệ vỏ | IP67 chống bụi xâm nhập và chống thấm nước hoàn hảo |
| Phụ kiện kèm theo | Tài liệu hướng dẫn sử dụng |
